Ürün Adı : MDS-P2 PIC Mikrodenetleyici Eğitim Seti
Fiyat : 830,51 TL + KDV
Kdv Dahil :
980,00 TL
Adet :
MDS-P2 PIC Mikrodenetleyici Eğitim Seti
 Ürün Bilgisi Ürün Yorumları Benzer Ürünler Taksit Seçenekleri Önerileriniz


MDS-P2 PIC Mikrodenetleyici Eğitim Seti


MDS-P2 PIC Mikrodentleyici Eğitim Setinin Kullanım Amacı:
  1.  Microchip firmasının ürünü olan PIC mikrodenetleyicilerin bir başka cihaza ihtiyaç duymadan, sorunsuz programlamasını yapmak.
  2.  Programlanan bir PIC mikrodenetleyiciyi yerinden sökmeden, uygulama modunda otomatik olarak çalıştırmak ve program fonksiyonlarının incelenmesini sağlamak.
  3.  Deney seti kapsamı dışında, kullanıcının geliştireceği ve üreteceği bir modülün de Eğitim seti üzerinde ilave edilerek kullanılabilmesine imkan sağlamak.



EĞİTİM SETİNİN GENEL TANITIMI:



  1.  MDS-P2 PIC Mikrodentleyici Eğitim Seti, içi antistatik malzemeyle kaplı, dışı darbelere dayanıklı, alüminyum kaplı özel kabine sahiptir. Setin bütün üniteleri aynı kabin içerisinde bulunmaktadır. Kabinin kapağı istendiği zaman sökülebilir özelliktedir.
  2.  MDS-P2 PIC mikrodentleyici eğitim setinin kullanıcı seviyesi olarak, mikrodenetleyici programlamaya yeni başlayanlardan profesyonel tasarım yapanlara kadar her kesime hitap edebilecek düzeyde seçilmiştir.
  3.  PIC Mikrodenetleyici programlandıktan sonra kendiliğinden deney moduna geçer. Eğitim seti, PIC mikrodenetleyicinin programlanması ve devre üzerinden sökülmeden çalıştırılmasına imkan verecek niteliktedir.
  4.  MDS-P2 PIC Mikrodentleyici Eğitim Setinin beslemesi bir açma kapama anahtarı ile kontrol edilebilir nitelikte olup, bir LED gösterge ile durum takip edilebilir. Eğitim seti, üzerinde kolay erişilebilir nitelikte bir sigorta ile korunmaktadır.
  5.  Eğitim seti, programlama veya uygulama modunda olduğu birer LED gösterge ile izlenebilir.
  6.  Eğitim seti modüler yapıya sahiptir ve kabin içerisine tek bir board halinde monte edilmiştir.
  7. Eğitim seti, kabin içerisine tek bir board halinde monte edilmiştir.
  8.  Tüm portlar herhangi bir modül girişine veya çıkışına sabit bağlı olmadığından, istenilen port istenilen herhangi bir modüle giriş veya çıkış olarak bağlanabilir.
  9.  Portlar sabit olmadığı gibi port pinleri de seçilerek herhangi bir modül ile kullanılabilir.
  10.  Modüllerden birinde oluşabilecek bir arızadan dolayı Eğitim setinin diğer üniteleri etkilenmez. Modülün yenisi ile değiştirilmesi veya tamiri çok kolaydır. Modül yenisi ile değiştirildikten veya tamir edildikten sonra yerine takılarak, setin bütünlüğünü kısa zamanda yeniden kazandırılabilir.
  11.  Modüllerden herhangi biri yerinden kolayca sökülebilir. Geliştirilen yeni bir modül sökülenin yerine takılabilir. Bu özellik öğrencilerin eğitimi açısından çok önemlidir. Öğrencinin kendi tasarımını eğitim setine modül olarak ilave etmesi mümkündür. Bu da öğrencinin güvenini artıran önemli bir unsurdur.
  12.  Geliştirme için ayrılan modül kullanılarak, üzerinde yeni bir tasarım yapılabilir ve eğitim setine yeni bir modül olarak eklenebilir.
  13.  Bağlantı sırasında 10’lu IDC yassı şerit kablo kullanılır. Dolayısıyla set üzerinde kablo karmaşası yoktur.
  14.  Eğitim setinde kullanılacak olan MICROCHIP PIC 16Fxx-12Cxx-18Fxx mikrodenetleyici komut setinin tüm özelliklerini kapsamaktadır.
  15.  Eğitim seti, MICROCHIP-MPLAB-PIC BASIC PRO-JAL-CCSC-HITEC-IAR-C-PIC C ve benzer C derleyicileri ile tamamen uyumludur.
  16.  Eğitim seti üzerindeki mikrodenetleyiciler USB ve Seri PORT(RS232) aracılığı ile programlanır.
  17.  Eğitim seti üzerinde programlama ve deneme soketlerinin yanı sıra seri üretime yönelik hızlı ve ergonomik programlama için bir ZIF soket bulunmaktadır.
  18.  Eğitim seti üzerindeki osilatöre ait kristal 4 MHz ve 20MHz olarak seçilebilmektedir. Tüm soketlerde +5V, GND standart olarak bulunmaktadır.
  19.  Eğitim seti üzerindeki tüm PIC soketlerine bağlı olan RESET devresi mevcuttur. Yazılı PIC’in hangi sokette olduğu önemli değildir. Yeniden çalıştırmak için bir kez RESET butonuna basmak yeterlidir.
  20.  Eğitim seti üzerinde bulunan ICSP soketi kullanılarak bir başka devredeki PIC’in yerinden sökülmeden programlanması yapılabilir.
  21.  Daha geniş haberleşmeye imkan tanımak için eğitim seti üzerinde PS2 klavye konektörü, IDC2 konektörü ve USB haberleşme konektörleri hazır durumdadır.
  22.  Eğitim seti üzerinde, yeni devre oluşturmaya imkan verecek şekilde proje board bulunmaktadır.
  23.  Eğitim seti ile birlikte verilen "Kullanım Kılavuzu ve Deneyler" kitapçığında, eğitim seti üzerinde bulunan modüllerle ilgili birer örnek bulunmaktadır. Kitapta deneylere ait özellikler, elektronik devre şemaları, eğitim seti bağlantı resimleri, deneyde kullanılan PIC dışındaki diğer eleman özellikleri, tablolar ve diğer bilgilere yer verilmiştir.



MDS-P2 PIC MIKRODENETLEYICI EGITIM SETI DONANIMLARI:

  • Eğitim seti seçime bağlı olarak USB veya SERI porttan programlama özelliğine sahiptir.

  • Programlama ve uygulama soketleri dışında hızlı programlamaya yönelik 40 pin ZIF soket.

  • Tüm PIC soketlerindeki PIC’ler için RESET devresi ve butonu.

  • Güç anahtarı ve gösterge LED’i

  • Programlama ve deney modu durumunu gösteren LED göstergeler

  • Programlama için USB veya RS232 seri port seçme anahtarı

  • 4 x 4 Keypad tuş takımı devresi

  • 2 satır 16 karakter alfanümerik LCD devresi

  • 64 x 128 piksel grafik LCD modülü devresi

  • LCD’ler için ayrı ayrı parlaklık ayarları devresi

  • Seri EEPROM (I2C 24C32) devresi

  • RTC (Real Time Clock) gerçek zaman saati devresi

  • RTC deneyleri için 32.768 KHz kristal devresi

  • Pozitif ısı katsayılı (PTC) eleman devresi

  • Negatif ısı katsayılı (NTC) eleman devresi

  • Hall effect sensor devresi

  • LM35 ısı sensörü devresi

  • Foto direnç (LDR) devresi

  • Analog giriş için çok turlu 0’dan +5 volta timpot devresi

  • Analog giriş için 2 adet 0’dan +5volta trimpot devresi

  • Buzzer devresi

  • 4 adet 7 parçalı display (ortak katotlu) devresi

  • 8 Adet LED gösterge devresi

  • 8 Adet mini buton ve 8li DIP swich devresi

  • Step motor (1.8 deg/step) ve step motor sürücü devresi

  • DC motor ve mosfet DC motor devresi

  • DC motor ve DC motor devrini optocoupler elemanı ile sayma devresi

  • RS232 ve RS485 haberleşme arabirimi devresi

  • USB haberleşme konektörü

  • PS2 PC klavye giriş konektörü

  • ICSP çıkış konektörü (devre üzeri programlama özelliği)

  • Microchip Dubugger IDC2 (in-circuit debugger) soketi

  • Her port için TTL haberleşme soketleri

  • 8 Kanal 10 bit ADC devresi

  • 8 Bit DAC devresi

  • Kayan yazı devresi (8 karakter 5x7 nokta LED matrix display)

  • USB porttan (USB den RS232 dönüştürücü) ve seri porttan programlama devresi

  • Opto diyak ile sürülen 3 adet Triyak devresi (Harici yükler kontrol edilebilir.) Sıfır geçiş dedektörü.

  • 433 Mhz ASK modüleli seri veri haberleşme için RF ALICI/VERİCİ devresi

  • FSK moduleli seri veri haberleşme için Infrared ALICI ve VERICI devresi

  • Rotary encoder devresi (A-B encoder)

  • Kare dalga osilatör devresi (0-250 Khz)

  • Potansiyometre (2 adet ayarlı 1 adet çok turlu 0-5 volt aralığında DC çıkışlı) devresi

  • Eğitim seti üzerine montajlı Proje boardu

  • Program ,Deney ve Power led göstergeleri devresi

  • Programlama ve deneyler için seçilebilir 4Mhz, 20Mhz osilatör devresi

  • Her port için hazırlanmış özel genişleme soketleri.

  • Kullanıcının gereksinim duyacağı kendi modülünü hazırlaması için boş modül

Besleme ünitesi:

Şebeke girişi : 220V AC/50Hz (±%10)

Şebeke giriş kablosu: IEC/1,5 metre topraklı

Açma kapama anahtarı: Basmalı tip. Işık göstergeli

Eğitim seti besleme ünitesi: SMPS (Swich mode power supply) +5V, +12, volt 2 Amper kısa devre korumalı

Sigorta: Kolay erişilebilir. Sökülüp takılabilir. Vidalı tip.



Bağlantılar:

Portlarla üniteler arası: 10’lu IDC yassı kablo, 1mm kablolu jak

Entegreler: Her entegreye ait entegre soketi



Eğitim seti kabini:  İç kısmı anti statik malzeme kaplı, dışı alüminyum yapılı, darbelere dayanıklı

Eğitim seti montajı: Kabin içerisine tek board halinde



Eğitim setine dahil olan standart aksesuarlar:

  1. 1 Adet PIC 16F877A entegresi
  2. 1 Adet 16F628A entegresi
  3. 1 Adet USB programlayıcı kablosu
  4. 1 Adet Seri iletişim ve seri programlama kablosu
  5. 4 Adet IDC 10’lu yassı kablo
  6. 6 Adet pin bağlantı kablosu
  7. 1 Adet kullanım kılavuzu ve deneyler kitabı
  8. 1 Adet CD

CD içeriği ;

  • PIC ile ilgili gerekli (lisans gerektirmeyen) yazılımlar.

  • PIC Programlama yazılımları.

  • Hizmet programları.

  • Örnek programlar.

  • Veri katalogları.

  • PIC Projeleri.



EĞİTİM SETİ İLE PROGRAMLANABİLECEK PIC MIKRODENETLEYİCİLERİN LİSTESİ:

12CXXXX

16CXXX

16FXXXX



18FXXXX



12C508

16C505

16F54

16F874

18F 2420

18F4580

12C508A

16C554

16F57 (ICSP)

16F874A

18F1220 (ICSP)

18F4585

12C509

16C558

16F59 (ICSP)

16F876

18F1320 (ICSP)

18F4610

12C509

16C61

16F627

16F876A

18F2220

18F4620

12C671

16C62

16F627A

16F877

18F2221

18F4680

12C672

16C620

16F628

16F877A

18F2320

18F6520 (ICSP)

12CE518

16C620A

16F628A

16F88

18F2321

18F6525 (ICSP)

12CE519

16C621

16F630

16F913

18F2410

18F6585 (ICSP)

12CE673

16C621A

16F631

16F914

18F242

18F6620 (ICSP)

12CE674

16C622

16F631-I (ICSP)

16F916

18F2420

18F6621 (ICSP)



16C622A

16F636

16F917

18F2431

18F6680 (ICSP)

12FXXXX

16C62A

16F639

16LF627A

18F2450

18F6720 (ICSP)

12F629

16C62B

16F639-I

16LF628A

18F2455

18F8520 (ICSP)

12F635

16C63

16F648A



18F248

18F8525 (ICSP)

12F675

16C63A

16F685



18F2480

18F8585 (ICSP)

12F683

16C64

16F685-I (ICSP)



18F2510

18F8620 (ICSP)



16C64A

16F687



18F2515

18F8621 (ICSP)



16C65

16F687-I (ICSP)



18F252

18F8680 (ICSP)



16C65A

16F688



18F2520

18F8720 (ICSP)



16C65B

16F688-I (ICSP)



18F2525





16C66

16F689



18F2550





16C66A

16F690



18F258





16C67

16F690-I (ICSP)



18F2580





16C71

16F716



18F2585





16C710

16F72



18F2610





16C711

16F73



18F2620





16C712

16F737



18F2680





16C716

16F74



18F4220





16C71A

16F747



18F4221





16C72

16F76



18F4320





16C72A

16F767



18F4321





16C73

16F77



18F4331





16C73A

16F777



18F4410





16C73B

16F818



18F442





16C74

16F819



18F4420





16C745

16F83



18F4450





16C74A

16F84



18F4455





16C74B

16F84A



18F448





16C76

16F87



18F4480





16C765

16F870



18F4510





16C77

16F871



18F4515





16C773

16F872



18F452





16C774


16F873



18F4520




1

PROGRAMLAMA MODÜLÜ (PAM)


PIC Programlama Modülü

  •  Üzerinde proje geliştirilecek olan PIC''in takılarak programlandığı ve çalıştırıldığı modüldür.
  •  8,20, 28 ve 40 pin’li PDIP tipi PIC'lerin yerleştirilebileceği soketler yer alır.
  •  Programlama modülü üzerinde yerleşik programlayıcı devresi vardır. PAM üzerine takılan bir PIC’in Programlaması PC’nin USB port’undangönderilen verilerle yapılır.
  •  Ana modül üzerinde bulunan 5 adet 2x5 header pin konektör vasıtasıyla diğer uygulama modüllerine bağlantı yapılır. 2x5 header soket ile yapılan bağlantıda bir port pinlerinin pinlerinin tamamı 2x5 ICD flat kablo aracılığı ile uygulama modüllerine bağlanır. Program geliştirirken pin bağlantısında esneklik sağlamak amacıyla 1x10 sıralı header soketler de bulunmaktadır. Set ile verilen 2’li ve 4’lü bağlantı kabloları aracılığı ile PAM’ın bir portunun istenilen pini uygulama modülü üzerindeki istenilen bir pine bağlanabilir.
  •  Her port konektörü üzerinde bulunan 10 pinden 2’si diğer modüle gerilim sağlamak için, geriye kalan 8 pin de bir port’taki data pin’leridir.
  •  Sisteme güç girişi PAM modülü üzerinden yapılır. Diğer modüllere 10’lu veya 2’li veri kabloları ile taşınır.

2


KAYAN YAZI MODÜLÜ (KYM)

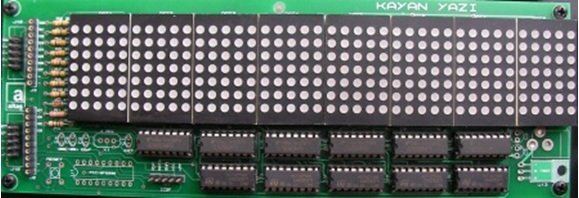

Kayan Yazı Kartı
  •  Sabit veya kayan yazı uygulamalarının yapıldığı uygulama modülüdür.
  •  8 adet 5x8 matriks blok LED’lerden oluşturulmuştur. 8 harf aynı anda display üzerinde görüntülenebilmektedir.
  •  Sütunlar 4094 entegresi ile sürülmektedir.
  •  Satırlar ise PIC'in iki portundan (8’i data 4’ü kontrol pini) 8 bit'lik veriler ile sürülebilmektedir.

3



RS232&RS485 SERİ İLETİŞİM MODÜLÜ (RS232-RS485)

RS232 Seri iletişim Kartı
  •  MDS-P2 deney seti ile seri iletişim uygulamaları geliştirebilmek amacıyla tasarlanan modüldür.
  •  DB9 seri port girişiyle PC arasındaki bağlantı RS232 kablosuyla yapılır.
  •  Modül üzerinde MAX232 gerilim uyumlaştırıcı entegre ve RS485 entegresi bulunmaktadır.
  •  RS485 entegresi bulunan diğer cihazlarla seri haberleşebilmek için gerekli pin bağlantı uçları konektör üzerine çıkarılmıştır.

4



ALFANÜMERİK ve GRAFİK LCD MODÜLÜ (LCD&GLCD)

Grafik LCD Kartı

  •  Değişik tipte (Örneğin GDM12864A, GDM12864B gibi) grafik LCD’leri yerleştirebileceğiniz, soketlerin yer aldığı modüldür.
  •  Ayrıca 8 bit data formatında alfanümerik LCD’ye yazı yazdırma deneyleri yapmak için, 44780 uyumlu chip’li LCD‘leri yerleştirebileceğiniz soketler de yer alır (1x14 ve 2x8 sıralı header pinler bulunmaktadır.)

5



4x7 SEGMENT DISPLAY MODÜLÜ (4x7SEG)


7segment Display Karti

  •  4’lü ortak katot display ve 74LS47 sürücü entegresinin yer aldığı modüldür.
  •  74LS47 entegresine ve ortak anot uçları sürmek için gönderilen veriler tek bir porta bağlanır.
  •  7 segment display’ler ortak anotludur ve her biri BC327 PNP transistörle sürülmektedir.
  •  4 displayde de rakam görüntülemek için PIC programlanırken tarama yöntemi kullanılır.

6



STEP MOTOR MODÜLÜ (STP)



Step Motor Kartı



  •  ULN2003 entegresi ve üzerinde 5V ile çalıştırılabilen STEP motor bulunan modüldür.
  •  Step motor deneyleri için tasarlanmıştır. Step motor sürücüsü devrenin üzerinde olduğu içinmodülü PIC ana modülünün herhangi bir port’una bağlayarak doğrudan çıkış ünitesi olarak kullanabilir.

7



LED MODÜLÜ (LED)

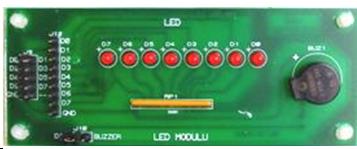

Led Kartı
  •  8 adet LED’in yan yana dizilerek bir porttan gönderilen binary sayıları izlemek amacıyla kullanılır.
  •  Modül üzerinde bir de Buzzer bulunmaktadır. Bu buzzer kullanılmak istendiğinde J10 jumperi BUZZER tarafına alınır.
  •  PIC programlamayı öğrenmenin ilk aşamalarında yapılabilecek basit deneyleri bu modül kullanılarak yapılabilir.
  •  LED’lere 330 ohm’luk dirençler seri olarak bağlandıktan sonra uçları GND’ye bağlıdır (High aktif sürmeye uygun).

8

PS2/USB MODÜLÜ (PS2/USB)

PS2 USB Kartı
  •  Bilgisayar klavyesinden PIC’e senkron seri iletişim protokolü ile veri yollamak için veya PIC ile bilgisayar USB portu arasında seri iletişim uygulamaları yapmak için kullanılır.
  •  Modül üzerinde 1 adet PS2 klavye konektörü, 1 adet de B tipi USB port konektörü bulunmaktadır.

9



ANALOG GİRİŞ MODÜLÜ (ANLG)

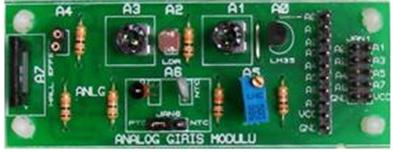

Analog Giriş
  •  PAM üzerindeki PIC’e analog veri girişi sağlamak amacıyla tasarlanmış modüldür.
  •  PIC'e 8 ayrı kanaldan analog giriş yapmaya olanak sağlar. Devrede 2 adet normal trimpot, bir adet çok turlu trimpot, LM35 (ısı sensörü), LDR (ışık sensörü), PTC ve NTC ısı sensörleri, Hall effect sensörü yer almaktadır. A4 girişine ise kullanıcının ihtiyacına göre kendi istediği analog giriş sensörü yerleştirebilmesi için pin’ler yer alır.

10



OPTODİYAK MODÜLÜ (ODM)

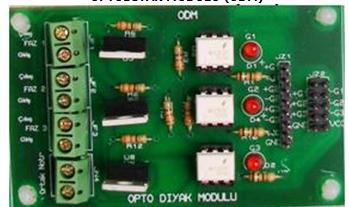

Optodiyak Kartı
  •  Bu modül üzerinde 3 adet opto izolatör aracılığı ile sürülen 3 adet triyak bulunmaktadır.
  •  Kontrol edilmek üzere 3 ayrı kanallı AC gerilim ile çalışan alıcı bağlanabilir. Alıcı uçlarının bağlantılarının yapılabilmesi için üç adet giriş/çıkış ve bir adet ortak nötr bağlantılarının yapılabilmesi için klemens bulunmaktadır.

11



DC MOTOR ve DEVIR SAYMA MODÜLÜ (DCM)

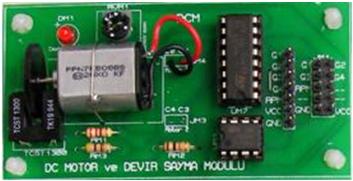

Devir Sayma Kartı
  •  Modül L293D sürücü entegresi ile 5 voltluk DC motor kontrol deneyleri yapmak için kullanılır.
  •  PWM metodu ile motor hız kontrolü ve dönüş yönü değiştirme uygulamaları yapmak için ideal bir modüldür.
  •  Modül ile ayrıca motor devir sayısını ve hızını ölçmek için IR alıcı-verici sensörleri bulunmaktadır.
  •  IR sensörden okunan gerilimi yükseltmek için bir de LM741 opamp devresi yer almaktadır.

12



ADC MODÜLÜ (ADC)

ADC Kartı
  •  Üzerinde ADC0804 entegresinin bulunduğu modüldür.
  •  AG pininden girilen 0-5 V arasındaki analog gerilim, 8 bit’lik dijital veriye dönüştürülür.
  •  Analog veri girişi ANLG modülünün istenilen bir analog eleman çıkışına 2’li bağlantı kablosu ile bağlanabilir.
  •  Dijital veri 2x5 lik header pinlerden kablo aracılığı ile PAM üzerindeki herhangi bir porta bağlanabilir.

13


DAC MODÜLÜ (DAC)

DAC Kartı
  •  Üzerinde DAC0808 entegresi ve LM741 OPAMP’ının bulunduğu modüldür.
  •  2x5 lik header konektöre PAM üzerindeki herhangi bir porttan alınan dijital veriyi analog gerilime dönüştürmek amacıyla tasarlanmıştır. LM741 entegresi ise DAC’ın çıkışındaki gerilimi 0~5V arasında değişebilen gerilime yükseltmek amacıyla kullanılmıştır.
  •  Modül üzerindeki DIP switch, PAM’dan bağımsız olarak DAC0808 entegresine dijital veri sağlayabilmek amacıyla konulmuştur. Dijital veri PAM üzerindeki PIC'den gönderilmek istenildiğinde bu DIP switch’ler OFF konumuna alınır.
  •  DAC0808 entegresinin besleme gerilimi +12 V pozitif güç kaynağı gerektirir. Bu gerilimi sağlamak amacıyla PAM üzerinde +12V, GND pinleri bulunmaktadır. 2’li bağlantı kablosu ile bu gerilim modül üzerine taşınabilir.

14



4x4 KEYPAD MODÜLÜ (KEYPAD)

  •  İsteğe bağlı olarak 4x4 veya 4x3 keypad deneylerinin yapılabileceği modüldür.
  •  Devrede 16 buton yer alır. Matrix dizili bu butonlardan PIC'in 8 pin’ine 16 ayrı butondan girilen verilerin alınması sağlanır.
  •  Satır ve sütunlar 10K dirençlerde pull-up yapılmıştır.

15



GELİŞTİRME MODÜLÜ-1 (GM-1)

Geliştirme Modülü
  •  Set üzerinde 2 adet geliştirme modülünden küçük boyutta olanıdır.
  •  MDS-P2 deney setinin geliştirilebilir olabilmesini sağlamak amacıyla yerleştirilmiş delikli pertinax işlevi görür. PAM üzerindeki portlara bağlantı için gerekli 2x5 ve 1x10 header konektörler yer almaktadır.
  •  Kullanıcının kendisinin geliştirdiği bir giriş veya çıkış modülünü kurarak set üzerinde kolaylıkla kullanabilmesini sağlamak amacıyla üretilmiş bir modüldür.

16



EXTRA PIC MODÜLÜ (EXT-PIC)

Extra PIC Kartı



  •  Microchipfirmasına ait 18 pin’li PIC mikrodenetleyicinin kullanılabileceği modüldür.
  •  Sol tarafta A portu sağ tarafta da B potu pinleri 2x5 header konektörlere çıkarılmıştır.
  •  Genellikle iki PIC arasında haberleşme uygulamalarında kullanılabilir.
  •  Bir başka sete ait PAM üzerindeki PIC kullanılarak gönderilen verilerin seri haberleşme ve uzaktan kumanda (IR veya RF) deneylerinde sıkça kullanılacak bir modüldür.
  •  Örneğin 4x4KEYPAD modülünden PIC vasıtasıyla okunan veriyi PAM üzerindeki PIC’e seri olarak gönderme uygulamasında kullanılabilir.

17



GELİŞTİRME MODÜLÜ-2 (GM-2)

PIC Geliştirme Modülü
  •  Set üzerinde 2 adet geliştirme modülünden büyük boyutta olanıdır.
  •  MDS-P2 deney setinin geliştirilebilir olabilmesini sağlamak amacıyla yerleştirilmiş delikli pertinax işlevi görür. PAM üzerindeki portlara bağlantı için gerekli 2x5 ve 1x10 header konektörler yer almaktadır.
  •  Kullanıcının kendisinin geliştirdiği bir giriş veya çıkış modülünü kurarak set üzerinde kolaylıkla kullanabilmesini sağlamak amacıyla üretilmiş bir modüldür.

18



BUTON ve DIP SWITCH MODÜLÜ (BDM)

Dip Switch Kartı



  •  Dijital giriş (5V, 0V) yapabilmek amacıyla üzerine 8 adet buton yerleştirilen modüldür.
  •  Butonlara bağlanan 10K lık dirençlerle girişler pull-up yapılmıştır (5V’a bağlı olduğunda normalde lojik-1 verir). Butona basılınca lojik-0 (0V) modül çıkışına gönderilir.
  •  Bir port pinine girilen Lojik verinin sürekli "1”veya "0”olarak kalması gereken uygulamalarda kullanılabilecek bir de 8’li DIP switch bulunmaktadır. DIP switch On konumunda iken çıkış konektörüne lojik ”0”gönderilmektedir.

19



IR ve RF VERICI MODÜLÜ (IR&RF_V)

IR RF Alıcı

  •  IR ve RF ile uzaktan kumanda deneyleri yapmak için verici elemanların yer aldığı modüldür.
  •  IR (Infra Red) iletişim için, modül üzerinde IR verici LED ve modülasyon frekansını üreten LM555 devresi bulunmaktadır.
  •  RF (Radyo Frekans) iletişim için 433 MHz’lik ASK verici devresi yer alır.

20


ROTARY PULSE ENCODER MODÜLÜ (ROTARY)

Rotary Pulse Kartı
  •  Üzerinde Rotary Pulse Encoder ve bu RPE’nin ürettiği kodlanmış dijital çıkışı görebilmek amacıyla iki adet LED bulunan modüldür.
  •  RPE, genellikle ses üreten cihazlarda volume ayarını dijital olarak yapmak amacıyla kullanılır. Dijital pot olarak da adlandırılmaktadır. Bu elemanın çalışmasını öğrenebilmek ve uygulamalar geliştirebilmek için tasarlanmış çok kullanışlı bir modüldür.

21


1-25 KHz KARE DALGA OSİLATÖR MODÜLÜ (OSC)

Kare Dalga Osilatör Kartı
  •  1-25 KHz arasında kare dalga üreten modüldür. Modül üzerindeki LM555 entegresinden alınan osilatör frekansını ayarlamak için 4 adet 2’li jumper ile farklı kapasitede kondansatörler seçilebilmektedir.
  •  Seçilen frekans aralıklarında lineer değişebilen frekanslar elde etmek için bir adet trimpot bulunmaktadır.

22


I2C İLETİŞİM MODÜLÜ (I2C)

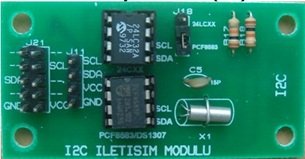

12c Kartı
  •  I2C seri iletişim modu ile iletişim sağlanabilecek elemanlarla uygulamalar yapabilmek amacıyla hazırlanan bir modüldür.
  •  24Cxx serisi EEPROM’ların PIC'e harici olarak bağlantısı ve veri alış veriş uygulamaları yapılabilir. Devre üzerinde 24C32 ve PCF8583 entegreleri hazır olarak bulunmaktadır.
  •  Ayrıca bu devre ile PCF8583 takılı bulunan sokete DS1307 dijital ısı sensörünü de takarak deneyebilirsiniz.
  •  Saat uygulamalarında gerekli hassasiyeti sağlamak için gerekli olan 32 KHz’lik kristal osilatör devre modül üzerindedir.

23



IR ve RF ALICI MODÜLÜ (IR&RF_A)

ır rf

  •  IR ve RF ile uzaktan kumanda deneyleri yapmak için alıcı elemanların yer aldığı modüldür.
  •  IR (Infra Red) iletişim için devre üzerinde 38 KHz’lik IR alıcı,
  •  RF (radyo Frekans) iletişim için 433 MHz’lik RF alıcı devresi elemanları bulunmaktadır.



Facebook'da Paylaş Twitter'da Paylaş FriendFeed'de Paylaş Google Favorilere Ekle Yahoo! Favorilere Ekle
Etiketler:
Kapat

  • Alışveriş Sepeti

    Alışveriş sepetinizde
    ürün bulunmamaktadır.

  • Kullanıcı Menusu
    Email
    :
    Şifre
    :
    Beni Hatırla
  • PİL PUNTALAMA
    Pil Puntalama
  • elektronik malzeme 1
  • elektronik malzeme taksit
  • online alışveriş

Bu site, IdeaSoft®AkıllıE-ticaret Sistemi ile hazırlanmıştır.
