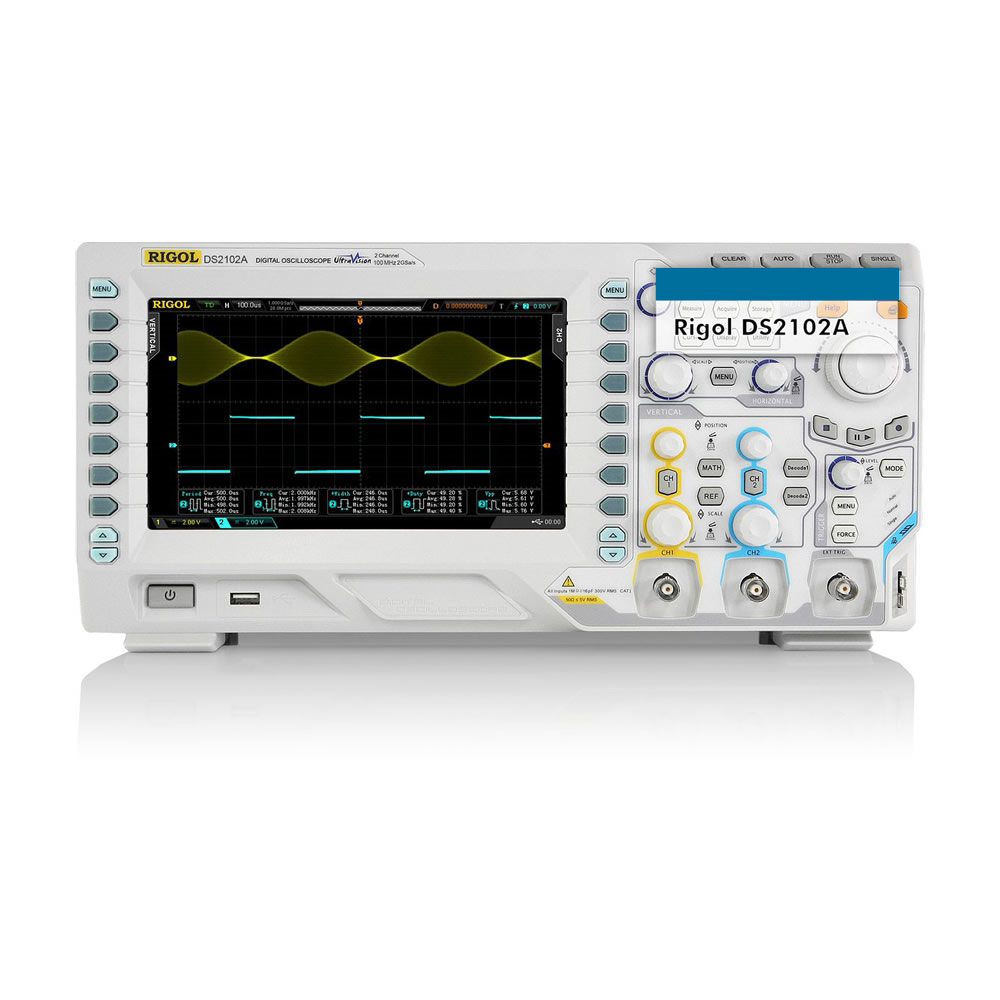

Rigol DS2102A 100MHz 2 Kanal Dijital Hafızalı Osiloskop
Rigol DS2102A yüksek kaliteli ve performanslı, 100MHz, 2 Kanallı, Dijital Hafızalı Osiloskoptur.
Bu yüksek performans, sadece gerçek zamanlı anlık sinyali yakalamak için değil, aynı zamanda tekrarlanan sinyal ayrıntıları gözlemlemek sağlamaktadır.
DS2102A-S’ nin 50.000 wfms / s tarama hızı kullanıcılar için anlık sinyallerin ve anormal sinyallerin daha hızlı yakalanmasını kolaylaştırır.
- 14Mpts standart Hafıza derinliği 56Mpts Opsiyonel artırılabilir hafıza derinliği.
- Düşük gürültü seviyesi, Dinamik Aralığı ( Dynamic Range) : 500uV/div ~ 10V/div arasında
- 2GSa/s Gerçek Zamanlı örnekleme oranı
- 50,000 wfms/s 'e kadar Dalgaformu Yakalama Hızı
- 65,000 Ekran görüntüsüne kadar gerçek zamanlı hardaware dalgaformu kaydedicisi, tekrar gösterme ve analiz fonksiyonu (Standart)
- Yenilkçi Ultravision Teknolojisi
- Standart seri veri yolu (Serial Buses) tetikleme : RS232/UART,I2C,CAN ve Flexray
- 8 inç TFT ( 800 x 480) WVGA
- Satndart 3 Yıl Garanti Süresi*
Rigol Osiloskopları kalite olarak dünyadaki en iyi markalardan biridir. Ayrıca test ve ölçü cihazları konusunda kendisi AR-GE yapan sınırlı sayıdaki üreticilerden biridir.
*Kullanıcı hataları hariçtir.
| Mükemmel İsabet, Düşük Gürültülü Giriş DS2000A serisi osiloskoplar, Rigol tarafından yeni geliştirilm ölçümlendirme giriş katı sayesinde çok küçük boyutlu sinyalleri b detaylıca ölçebilir. Dikey çözünürlük, 500 uV (0.5 mV) seviyesind başlar. Yandaki resimde de görüldüğü gibi, 1 mV değerindeki bir ka dalga bile, açık ve net bir şekilde görüntülenebilir. |
|
| Mükemmel Frekans Cevabı Bahsi geçen yeni ölçümlendirme giriş katı ile, sinyallerin transie frekans cevaplarını en hassas şekilde görüntüleyebilirsiniz. Yanda resimde gördüğünüz sinyalin yükselme zamanı yalnızca 1.4 nanosaniy genliği ise yaklaşık 5 milivolttur. |
|
| Derin Hafıza Bu ürün ile, 14M noktayı detaylıca inceleyebilir, yakalan dalgaformundan örnek alablirsiniz. Opsiyonel hafıza modülü ile (MEMDS2) bu rakam 56M’ a çıkabilir. |
|
| Gerçek Zamanlı Dalgaformu Kaydı, Yeniden Oynatma ve Analiz Yüksek örnekleme oranıyla Rigol DS2000A, güçlü belleğinin yardımıyla saniyede 50000 dalgaformunu kaydedebilir. Kaydedilen b dalgaformları, görüntülenebilir ve analiz edilebilir. |
|
| Hassasiyet Ölçümlendirme Ekranı Kompleks sinyal karakteristikleri ve, yüksek çözünürlük gerektiren tü değerler, tamamıyla ekrana yansıtılabilir. |
|
| Serial Bus tetikleme fonksiyonları (RS232, IIC ve SPI) Cihaz içeriğinde, seri bus sistemleri ile tetikleme mevcuttur. |
|
| Serial Bus Decoding Fonksiyonu Opsiyonel "SD-DS2 Decoding Kit” ile, serial bus sistemlerin analizini yapabilir, decode edebilir ve direk olarak byte değerleriy görüntüleyebilirsiniz. RS232/UART, IIC ve SPI protokolleri destekler. Aksesuarlar sekmesinde bu ürünü inceleyebilirsiniz. |
|
| Çok Sayıda Tetikleme Seçeneği Rigol osiloskopları, profesyonel kullanım için sayıca çeşitli tetiklem seçenekleri sunar. Haricen, özel tetikler (Windows, Nth Edge, Dela Timeout, Runt, RS232/UART, IIC ve SPI) opsiyonel olarak "ADS1000Z Advanced Trigger” ürünüyle elde edilebilir. Aksesuarl sekmesinde bu ürünü inceleyebilirsiniz. |
|
| Runt Trigger Modu Bu modda, osiloskobunuz, tepe noktalarda oluşan osilasyonlar tetiklemesini de yapar. Bu osilasyonlar, hiçbir zaman tam genli ulaşamayan kısa darbekerdir. Bu tetikleme modu için, 3 ayrı gerili threshold değeri tanımlanabilir, örnek olarak %10, %50 ve %90 olar belirlediğiniz threshold değerlerinde, sinyaliniz ilk iki değeri aş üçüncü değere ulaşamazsa, cihaz tetiklemeyi gerçekleştirir (trigg fire.). |
|
| İleri Düzey Matematiksel İşlemler DS1000Z sersi osiloskoplar, önceden tanımlı formülleriyle komple sinyalleri çözebilen modern ve kaliteli ileri düzey matematik sistemiy donatılmışlardır. |
|
| Maskelenmiş Pass/Fail Testi Pass/Fail testi, haberleşme ağları ve hatları gibi çeşitli çevres etmenlerin sorunlarını çözmek için kullanılabilir. |
|
| İstatistiki Otomatik Ölçümlendirme Bu cihaz, aynı anda 5 parametreye kadar (rise-fall, genlik, dar genişliği, duty cycle ve çok daha fazla parametre) ölçümü simulta yapar, ve her bir parametre için ayrı ayrı istatistiki veriyi tutar görüntüler. |
|
| Kullanıma Hazır 2 CH. Dalgaformu Jeneratörü Bu cihaz, kullanıcıya 2 kanallı, 14 bit çözünürlüklü, 25 MHz bantgenişliğine ve 200 MSa/s örnekleme oranına sahip bir dalgaformu jeneratörünü kullanıma sunar. |
| Kanal Sayısı | : | 2 Kanal |
| Frekans Değeri | : | 100 Mhz |
| Kullanım Türü | : | Masaüstü Tipi |
