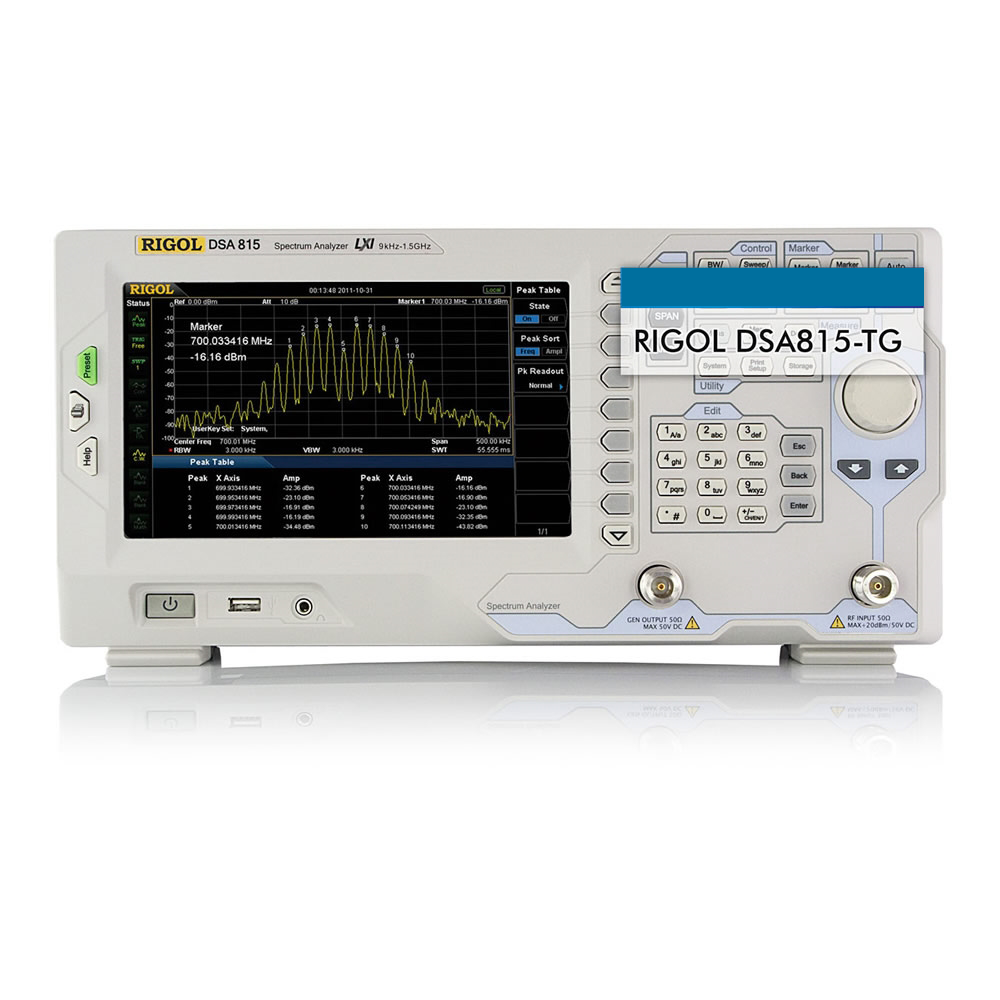

Rigol DSA815 -TG 9kHz ile 1.5GHz Arası Spektrum Analizörü

DSA815-TG 9kHz ile 1.5GHz arasında frekans bandı olan Tracking Jeneratörlü Spektrum analizördür.

DSA815-TG spektrum analizörün eşsiz geniş ekranı , kompakt tasarımı ve kolay kullanım arayüzü ile kablosuz haberleşme testi ve kablosuz cihaz üretimi yanı sıra saha uygulamarı için ideal bir test cihazıdır.

DSA815-TG Spektrum analizörü 20.3 cm (8") geniş ekranı ile Otomatik Ayarlama, oto kapsam ve otomatik ölçekleme gibi tüm işlevsel fonksiyonları ayrınlı görmek mümkündür. Bu fonksiyonlar geleneksel spectrum analizörlerde manuel yapılmasına rağmen , dijital spectrum analizölerin sinyal kazanımını ve parametrelerin ölçümünü otomatik olarak yapmasını mümkün kılar. Bu şekilde DSA815-TG kullanıcılara RF test ve ölümünde bensersiz bir deneyim sağlar.

Rigol IF Dijital Tasarımının Başlıca Faydaları;

1. Zayıf ve Küçük Sinyalleri Ölçme Kabiliyeti : Bu teknoloji temellerinde , IF filtre görüntülenebilen averaj gürültü seviyesini mükemmel seviyede düşürerek, dar ve küçük bantgenişliği ayarlarını mümkün kılar.
2. Frekansa göre Zayıf ve Küçük Sinyalleri Ayırt Etme Kabiliyeti: IF filtreyi en küçük bant genişliği ayarları ile kullanarak sinyalleri sadece 100Hz frekans farkı ile gözlemlemek mümkündür.
3. Yüksek Doğruluklu Genlik Okumaları : Bu teknoloji neredeyse filtre anahtarlamadan, referans seviyesi kararsızlığı, ölçek bozulması hatalarını elemenin yanında geleneksel Analog IF tasarım kullanıldığında görülen genliğin logaritmik ve doğrusal ekran arasında anahtarlama sürecinde üretilen hataların tümünü eler.
4. Yüksek Güvenirlilik: Geleneksel Analog tasarımlar ile karşılaştırıldığında; Dijital IF büyük ölçüde donanım karmaşıklığını azaltır, Kanal yaşlanması ve parçaların arızalanmasına katkıda bulunan sıcaklık hassasiyetinin neden olduğu sistem kararsızlığını azaltır.
5. Yüksek Ölçüm Hızı: Dijital IF Teknolojisini Kullanmak bantgenişliği hassasiyetini ve filtre seçiciliğini geliştrir, zaman taramasını minimize ederek ölçüm hızını artırır.

100Hz RBW ile birbirine çok yakın iki sinyalin açıkça ayrılması	RBW ayarlarını değiştirdiğiniz de spektrumların farklı renklerdeki izlerinin karşılaştırılması
AM Sinyalin Demodüle edilmesi için Zero Span	Spektrum Tepe değerlerini Tepe Tablosu Fonksiyonu ile aynı anda okunması
Standart ön yükseltici ile –130dBm altındaki sinyalin ölüçümü	-88dBc/Hz @10 kHz offset Phase Noise
EMI Ölçümü (EMI Filtre & Quasi-Peak Dedektör & Pass-Fail) Opsiyonel	RF Demo Kiti  doğrudan kontrol etmek için yardımcı yazılım
RF Demo Kit (Alıcı) Opsiypnel	DSA Aksesuar Paketi (DSA Utility Kit) Opsiyonel
