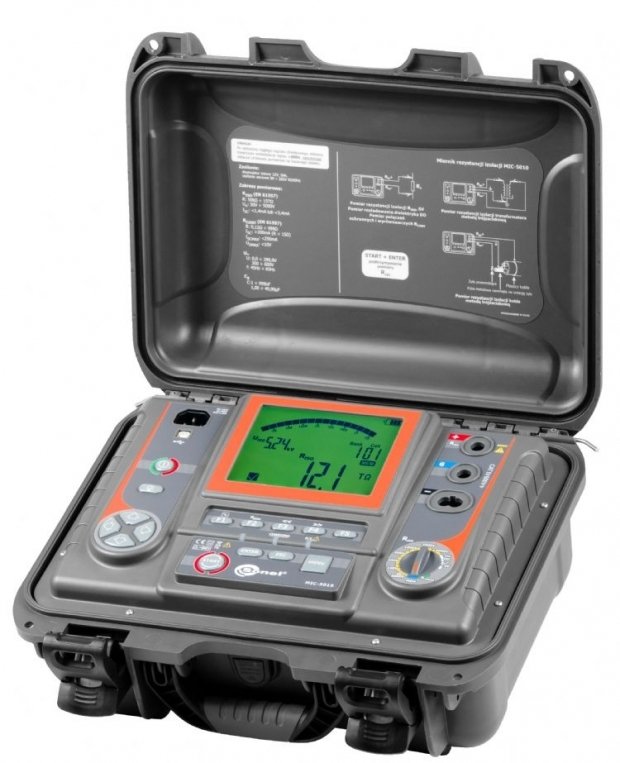

Sonel MIC-5050 İzolasyon Direnci Test Cihazı
İzolasyon direnci ölçümü:
- Voltaj test aralığı; 50.....1000V - 10V aralıklarla ve 1000...5000V kademesinde 25V aralıklarla ölçüm voltajı
- Sürekli olarak kaçak akım veya izolasyon direnci göstergesi
- İzolasyon direnç ölçümünden sonra kapasitif voltaj ölçümü için otomatik deşarj
- 5 saniye aralıklarla akustik sinyalleme
- T1, T2 ve T3 test zamanları seçerek bir veya iki emilim katsayısı ölçümü, 1.....600saniye arasında
- 1 saniyeden başlayıp 99 dakika 59 saniyeye kadar ayarlanabilir ölçüm zamanı
- Polarizasyon indeksi (PI) ve dielektrik emme oranı (DAR)
- Ölçüm sırasında asıl test voltajı belirtme
- 1.2 mA veya 3mA test akımı
- 2 veya 3 kutuplu ölçüm
- Yüklü objelerin ölçümü için koruma
- Basamak voltaj izolasyon direnci ölçümü
- Dielektrik deşarj hesaplaması (DD)
- Test kablolarıyla 20 metreye kadar ölçüm
Diğer Özellikler:
- EN61557-4 standardına göre, akım>200 mA akım ile koruyucu bağlantıların ve eş potansiyel baranın süreklilik ölçümü
- Riso ve Rcont ölçümleri için ayarlanabilir limitler (MIC-5010)
- İzolasyon direnç testi sırasında kaçak akım ölçümü
- Riso ölçümü sırasında kapasitans ölçümü
- 0...600V arasında DC ve AC voltaj ölçümü
- PC'ye aktarmak için wireless bağlantısı (USB-OR-1 adaptörü ile) ya da USB kablosu ile
- 5.6 inch aydınlatmalı LCD ekran
- Güç ünitesi: batarya; düşük pil belir si, hızlı şarj edilebilir batarya
- Aydınlatmalı klavye
- Yüksek gürültülü yerlerdeki ölçümler için dijital filtre fonksiyonu (10s, 30s, 60s)
- Yüksek gürültü seviyesi engelleyici, EN-61326 standardına göre gürültü engelleme
Ölçüm aralığı acc. IEC 61557-2 için:50k ... 15,0 TΩ (IISOnom = 1,2 mA veya 3 mA)
|
Aralık |
Çözünürlük |
Doğruluk |
|
0,0...999 kΩ |
1 kΩ |
±(3% m.v. + 10 digits) |
|
1.00...9,99 MΩ |
0,01 MΩ |
|
|
10.0...99,9 MΩ |
0,1 MΩ |
|
|
100...999 MΩ |
1 MΩ |
|
|
1.00...9,99 GΩ |
0,01 GΩ |
|
|
10.0...99,9 GΩ |
0,1 GΩ |
|
|
100...999 GΩ |
1 GΩ |
±(3.5% m.v. + 10 digits) |
|
1.00...9,99 TΩ |
0,01 TΩ |
±(7.5% m.v. + 10 digits) |
|
10.0...15,0 TΩ |
0,1 TΩ |
±(10% m.v. + 10 digits) |
Ölçüm voltajına bağlı olarak ölçülen direncin değerleri
|
Voltaj UISO |
Ölçüm aralığı |
|
250 V |
500 GΩ |
|
500 V |
1.00 TΩ |
|
1000 V |
2.00 TΩ |
|
2500V |
5.00 TΩ |
|
5000V |
15.0 TΩ |
Kaçak akım ölçümü
|
Aralık |
Çözünürlük |
Doğruluk |
|
0…ILmax |
m, µ, n [A] |
Direnç ölçümlere göre hesaplanan |
- ILmax – kabloların kısa devresindeki maksimum akım
- Çözünürlük ve birimler, bireysel izolasyon direncinin ölçüm kademesinden gelir
Step voltaj izolasyon direnç ölçümü
|
Hedef voltaj |
Ölçüm gerilimi dizisi |
|
1 kV |
200, 400, 600, 800, 1000 V |
|
2.5 kV |
0.5, 1, 1.5, 2, 2.5 kV |
|
5 kV |
1, 2, 3, 4, 5 kV |
- Her ''adım”ın süre 30 saniyeden 5 dakikaya kadar ayarlanabilir
- Her voltaj adımının sonucu hafızaya kaydedilir
Kapasite ölçümü
|
Aralık |
Çözünürlük |
Doğruluk |
|
1...999 nF |
1 nF |
±(5% m.v. + 5 digits) |
|
1.00...49.99 µF |
0.01 µF |
- Kapasite ölçüm sonucu RISO ölçümden sonra görüntülenir
