50Kg Ağırlık Sensörü

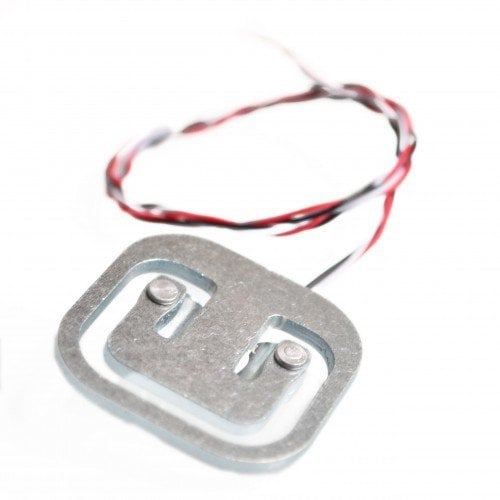

50Kg Ağırlık Sensörü (Load Cell) – Yarı Köprü Tipi

50Kg Ağırlık Sensörü, hassas ağırlık ölçümü gerektiren projeler ve tartım sistemleri için tasarlanmış yarı köprü (half-bridge) yapıya sahip kare tip load cell sensördür. Tek başına 50 kg’a kadar ölçüm kapasitesi sunar; birden fazla sensörün paralel veya köprüleme yöntemiyle kullanılması sayesinde daha yüksek tartım kapasitelerine kolayca ölçeklenebilir.

Dayanıklı alüminyum alaşımlı gövdesi, uzun ömürlü kullanım ve mekanik stabilite sağlar. İç yapısında yer alan 1000 ohm yarı köprü strain gauge sayesinde yük altında güvenilir ve tekrarlanabilir analog sinyal üretir. HX711 gibi yaygın load cell amplifikatör modülleri ile tam uyumlu çalışır.

Kullanım ve Bağlantı

Sensör üzerinde 3 adet kablo bulunmaktadır:

• Kırmızı: Sinyal (+)

• Beyaz: Sinyal (–)

• Mavi: Besleme (+) / Excitation

5V – 10V DC aralığında besleme ile çalışır ve uygulanan yüke bağlı olarak analog çıkış verir. Data hattındaki voltaj değeri okunarak ağırlık ölçümü yapılır.

Birden fazla sensör birlikte kullanıldığında kapasite şu şekilde artırılabilir:

• 2 adet sensör: 100 kg

• 4 adet sensör: 200 kg

Öne Çıkan Özellikler

• 50 kg ölçüm kapasitesi (tek sensör)

• Yarı köprü (half-bridge) yapı

• HX711 ve benzeri load cell modülleriyle uyumlu

• Yüksek hassasiyet ve düşük hata oranı

• Kompakt ve kare tasarım

• Dayanıklı alüminyum gövde

• Uzun ömürlü ve stabil ölçüm performansı

Kullanım Alanları

• Platform terazileri

• Huni (hopper) tartım sistemleri

• Bant kantarları

• Endüstriyel ve hobi tartım projeleri

• Arduino / Raspberry Pi tabanlı ölçüm uygulamaları

• Elektronik tartı ve ölçüm sistemleri

Teknik Özellikler

• Kapasite: 50 kg

• Yapı: Yarı köprü (Half-Bridge)

• Çıkış Hassasiyeti: 1.1 ± 0.15 mV/V

• Kapsamlı Hata: %0.2 F.S

• Doğrusal Olmama: %0.2 F.S

• Tekrarlanabilirlik: %0.1 F.S

• Histerezis: %0.2 F.S

• Creep: %0.1 F.S / 3 dk

• Sıfır Drift: %0.1 F.S / 1 dk

• Besleme Gerilimi: 5 – 10 V DC

• Giriş / Çıkış Direnci: 1000 ± 50 Ω

• Aşırı Yük Kapasitesi: %150 F.S

• Çalışma Sıcaklığı: -10 °C ~ +50 °C

• Malzeme: Alüminyum alaşım

• Ölçüler: 34 × 34 × 8 mm

• Ağırlık: ~21 g
