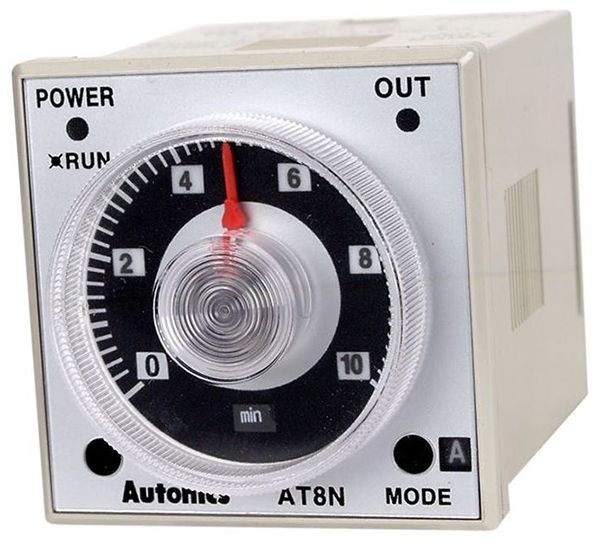

Autonics AT8N-1 Analog Multifonksiyon Zaman Rölesi – 12V DC, 48×48 mm, 8 Pin
Autonics AT8N-1, 12 V DC ile beslenen, W48 × H48 mm ön panel ölçüsünde, 8 pinli soket tipi analog multifonksiyon zaman rölesidir. Ön paneldeki ayar düğmesi ve seçici anahtarlar sayesinde 0,05 saniyeden 100 saate kadar 16 farklı zaman aralığı ve 6 çıkış çalışma modu kolayca ayarlanır.
Çalışma moduna göre gecikmeli 2 kontak (DPDT) veya 1 gecikmeli + 1 ani kontak çıkışı verir. Kontak kapasitesi 250 V AC 5 A / 30 V DC 5 A (rezistif yük) olduğundan küçük motorlar, kontaktör bobinleri, valfler ve sinyal devreleri doğrudan anahtarlanabilir. 12 V DC ile çalışan araç üstü ekipmanlar, akülü sistemler ve 12 V kontrol panoları için uygundur.
Önemli: AT8N-1 yalnızca 12 V DC (±%10) besleme ile çalışır. 24 V veya 220 V AC panolar için uygun değildir:
- 100-240 V AC / 24-240 V DC için AT8N
- 24 V AC / 24 V DC için AT8N-2
Ürün soket tiplidir; 8 pinli soket (PG-08 veya PS-08(N)) ayrıca satılır.
Öne Çıkan Özellikler
- 12 V DC besleme, maks. 1,5 W tüketim
- 0,05 sn – 100 saat geniş zaman ayar aralığı, 16 zaman skalası
- 6 çıkış modu: gecikmeli çalışma, tek darbe, flaşör (OFF/ON başlangıç), aralık (interval)
- Çıkış: gecikmeli DPDT (2c) veya gecikmeli SPDT + ani SPDT (moda göre)
- 250 V AC 5 A / 30 V DC 5 A röle kontak kapasitesi
- Güç ve çıkış durum LED'leri
- 48 × 48 mm, 8 pin soket tipi – panel veya DIN ray montajı (soket ile)
- Tekrarlama hatası ≤ ±%0,2 ±10 ms
- Panel montaj braketi dahil
Zaman Aralıkları
Zaman aralığı, ön paneldeki skala anahtarı (0,5 / 1 / 5 / 10) ve birim anahtarı (SEC / MIN / HOUR / 10H) birlikte seçilerek belirlenir; süre ise ana ayar düğmesiyle ayarlanır.
| Skala | SEC / MIN / HOUR birimlerinde | 10H biriminde |
|---|---|---|
| 0,5 | 0,05 – 0,5 | 0,5 – 5 saat |
| 1 | 0,1 – 1 | 1 – 10 saat |
| 5 | 0,5 – 5 | 5 – 50 saat |
| 10 | 1 – 10 | 10 – 100 saat |
Örnek: Skala 5 ve birim MIN seçildiğinde süre 0,5 ile 5 dakika arasında ayarlanır.
Çıkış Çalışma Modları
AT8N-1 güç verildiğinde başlayan (Power ON Start) zaman rölesidir; zamanlama, cihaza enerji verildiği anda başlar ve enerji kesildiğinde sıfırlanır.
| Mod | Çalışma | Kontak yapısı |
|---|---|---|
| A | Gecikmeli çalışma: enerji verildikten ayarlanan süre sonra çıkış çeker | Gecikmeli DPDT (2c) |
| A1 | Tek darbe: süre dolunca çıkış 0,5 sn çekip bırakır | Gecikmeli SPDT + ani SPDT |
| B | Gecikmeli çalışma 2: ani kontak enerjiyle, gecikmeli kontak süre sonunda çeker | Gecikmeli SPDT + ani SPDT |
| F | Flaşör (OFF başlangıç): çıkış ayarlanan sürelerle kapalı/açık tekrarlar | Gecikmeli DPDT (2c) |
| F1 | Flaşör (ON başlangıç): çıkış önce açık, sonra sürelerle tekrarlar | Gecikmeli SPDT + ani SPDT |
| I | Aralık (interval): enerjiyle çıkış hemen çeker, süre dolunca bırakır | Gecikmeli SPDT + ani SPDT |
Flaşör modlarında ayarlanan süre en az 100 ms olmalıdır. Süre, zaman aralığı veya mod değişiklikleri cihazın enerjisi kesikken yapılmalıdır.
Ön Panel
- Zaman ayar düğmesi: süreyi analog skala üzerinden ayarlar
- Zaman skalası anahtarı: 0,5 / 1 / 5 / 10
- Zaman birimi anahtarı: SEC / MIN / HOUR / 10H
- Çıkış modu anahtarı: A / A1 / B / F / F1 / I
- Güç LED'i ve gecikmeli çıkış LED'i
Montaj ve Soket
AT8N-1 standart 8 pinli (oktal) tabana takılır. Montaj seçenekleri:
- DIN ray montajı: PS-08(N) soket ile
- Panel önü montajı: panel kesimine yerleştirilip ürünle birlikte gelen braket ile sabitlenir, arkadan PG-08 soket takılır
Panel kesim ölçüsü 45 × 45 mm'dir (+0,6 mm tolerans). Yan yana montajda cihaz merkezleri arasında en az 65 mm bırakılmalıdır. Bağlantı şeması ürün gövdesi üzerinde yer alır; kablolama öncesi besleme pinleri ve DC kutuplar mutlaka kontrol edilmelidir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Marka / Model | Autonics AT8N-1 |
| Seri | ATN (analog zaman rölesi) |
| Ürün tipi | Analog multifonksiyon zaman rölesi |
| Besleme gerilimi | 12 V DC ±%10 |
| Güç tüketimi | Maks. 1,5 W |
| Zaman ayar aralığı | 0,05 sn – 100 saat (16 aralık) |
| Zamanlama başlangıcı | Güç verildiğinde başlar (Power ON Start) |
| Çıkış modları | A, A1, B, F, F1, I (6 mod) |
| Kontrol çıkışı | Röle – Gecikmeli DPDT (2c) veya Gecikmeli SPDT (1c) + Ani SPDT (1c) |
| Kontak kapasitesi | 250 V AC 5 A, 30 V DC 5 A (rezistif yük) |
| Geri dönüş süresi | ≤ 100 ms |
| Tekrarlama hatası | ≤ ±%0,2 ±10 ms |
| Ayar hatası | ≤ ±%5 ±50 ms |
| Gerilim / sıcaklık hatası | ≤ ±%0,5 / ≤ ±%2 |
| Röle ömrü | Mekanik ≥ 10.000.000, elektriksel ≥ 100.000 çalışma (250 V AC 5 A rezistif) |
| İzolasyon direnci | ≥ 100 MΩ (500 V DC) |
| Dielektrik dayanım | 2.000 V AC, 50/60 Hz, 1 dakika |
| Gürültü bağışıklığı | ±500 V kare dalga (1 µs darbe genişliği) |
| Titreşim | 0,75 mm genlik, 10-55 Hz, X/Y/Z her yönde 1 saat |
| Darbe | 300 m/s² (yaklaşık 30 G), X/Y/Z her yönde 3 kez |
| Çalışma / depolama sıcaklığı | -10…+55 °C / -25…+65 °C (donma ve yoğuşma olmadan) |
| Ortam nemi | %35-85 RH |
| Ön panel ölçüsü | W48 × H48 mm |
| Panel kesim ölçüsü | 45 × 45 mm (+0,6) |
| Bağlantı | 8 pin soket tipi (soket ayrıca satılır) |
| Ağırlık | Yaklaşık 87 g (ambalajlı yaklaşık 134 g) |
Kullanım Alanları
- 12 V DC kontrol panoları ve akülü sistemler
- Araç üstü ekipmanlar, mobil makineler ve iş makinesi uygulamaları
- Motor, fan ve pompaların gecikmeli devreye alınması
- Uyarı lambası ve korna için flaşör (yanıp sönme) devreleri
- Belirli süre çalışıp duran (interval) dozajlama ve yağlama sistemleri
- Kompresör, valf ve konveyör zamanlama uygulamaları
- Eğitim setleri ve 12 V otomasyon prototipleri
ATN Serisi Model Karşılaştırması
| Model | Besleme | Pin | Zamanlama başlangıcı |
|---|---|---|---|
| AT8N-1 | 12 V DC | 8 pin | Güç verildiğinde |
| AT8N | 100-240 V AC / 24-240 V DC | 8 pin | Güç verildiğinde |
| AT8N-2 | 24 V AC / 24 V DC | 8 pin | Güç verildiğinde |
| AT11DN | 100-240 V AC / 24-240 V DC | 11 pin | START sinyaliyle (DPDT) |
| AT11EN | 100-240 V AC / 24-240 V DC | 11 pin | START sinyaliyle (SPDT + ani) |
START, RESET ve INHIBIT girişleriyle sinyal kontrollü zamanlama ve sinyal OFF gecikmeli çalışma gerekiyorsa 11 pinli AT11DN / AT11EN modelleri tercih edilmelidir.
Kullanımda Dikkat Edilmesi Gerekenler
- Cihaza yalnızca 12 V DC ±%10 besleme uygulayın; 24 V veya AC şebeke gerilimi cihaza zarar verir.
- İzoleli ve akım sınırlı (Class 2 / SELV) güç kaynağı kullanın.
- Süre, zaman aralığı ve mod ayarlarını enerji kesikken değiştirin.
- Beslemeyi kontak sıçraması olmayan bir anahtar ile verin.
- Endüktif yüklerde (bobin, motor) kontak kapasitesinin rezistif yük değerinin altında kaldığını göz önünde bulundurun.
- Güç kablolarını yüksek gerilim hatlarından ayrı çekin.
Paket İçeriği
- 1 × Autonics AT8N-1 analog zaman rölesi
- 1 × Panel montaj braketi
- Kullanım kılavuzu
8 pinli soket (PG-08 veya PS-08(N)) pakete dahil değildir, ayrıca sipariş edilmelidir.
