Autonics AT8N Analog Multifonksiyon Zaman Rölesi
- Güvenli Ödeme
- Kurumsal / Faturalı Satış
- Teknik Destek
- Havale / Kredi Kartı ile Ödeme
Autonics AT8N Analog Multifonksiyon Zaman Rölesi – 100-240V AC / 24-240V DC, 48×48 mm, 8 Pin

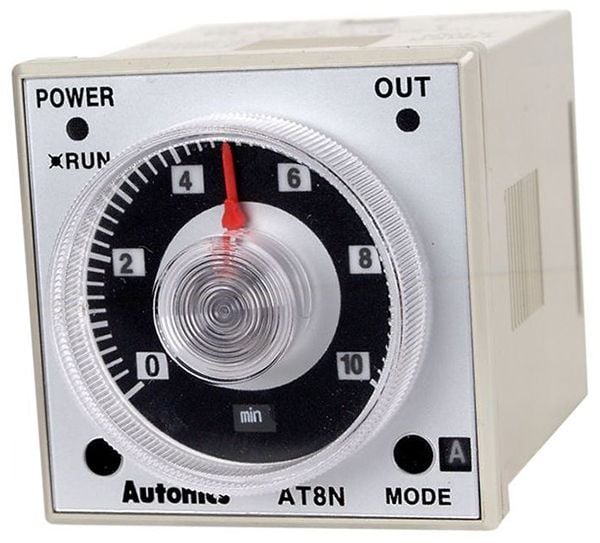

Autonics AT8N, 100-240 V AC ve 24-240 V DC geniş aralıklı (universal) besleme ile çalışan, W48 × H48 mm ön panel ölçüsünde, 8 pinli soket tipi analog multifonksiyon zaman rölesidir. Ön paneldeki ayar düğmesi ve seçici anahtarlar sayesinde 0,05 saniyeden 100 saate kadar 16 farklı zaman aralığı ve 6 çıkış çalışma modu kolayca ayarlanır.
Tek bir model hem 220 V AC hem de 24 V DC panolarda kullanılabildiği için stok ve yedek parça yönetimini kolaylaştırır. Çalışma moduna göre gecikmeli 2 kontak (DPDT) veya 1 gecikmeli + 1 ani kontak çıkışı verir. Kontak kapasitesi 250 V AC 5 A / 30 V DC 5 A (rezistif yük) olduğundan kontaktör bobinleri, valfler, küçük motorlar ve sinyal devreleri doğrudan anahtarlanabilir.
Önemli: AT8N soket tiplidir; 8 pinli soket (DIN ray için PS-08(N), panel arkası için PG-08) pakete dahil değildir ve ayrıca satılır. 12 V DC sistemler için AT8N-1, 24 V AC/DC sistemler için AT8N-2 modeli de mevcuttur.
Öne Çıkan Özellikler
- Universal besleme: 100-240 V AC 50/60 Hz ve 24-240 V DC
- 0,05 sn – 100 saat geniş zaman ayar aralığı, 16 zaman skalası
- 6 çıkış modu: gecikmeli çalışma, tek darbe, flaşör (OFF/ON başlangıç), aralık (interval)
- Çıkış: gecikmeli DPDT (2c) veya gecikmeli SPDT + ani SPDT (moda göre)
- 250 V AC 5 A / 30 V DC 5 A röle kontak kapasitesi
- ±2 kV gürültü bağışıklığı
- Güç ve çıkış durum LED'leri
- 48 × 48 mm, 8 pin soket tipi – panel veya DIN ray montajı (soket ile)
- Tekrarlama hatası ≤ ±%0,2 ±10 ms
- Panel montaj braketi dahil
Zaman Aralıkları
Zaman aralığı, ön paneldeki skala anahtarı (0,5 / 1 / 5 / 10) ve birim anahtarı (SEC / MIN / HOUR / 10H) birlikte seçilerek belirlenir; süre ise ana ayar düğmesiyle ayarlanır.
| Skala | SEC / MIN / HOUR birimlerinde | 10H biriminde |
|---|---|---|
| 0,5 | 0,05 – 0,5 | 0,5 – 5 saat |
| 1 | 0,1 – 1 | 1 – 10 saat |
| 5 | 0,5 – 5 | 5 – 50 saat |
| 10 | 1 – 10 | 10 – 100 saat |
Örnek: Skala 5 ve birim MIN seçildiğinde süre 0,5 ile 5 dakika arasında ayarlanır.
Çıkış Çalışma Modları
AT8N güç verildiğinde başlayan (Power ON Start) zaman rölesidir; zamanlama, cihaza enerji verildiği anda başlar ve enerji kesildiğinde sıfırlanır.
| Mod | Çalışma | Kontak yapısı |
|---|---|---|
| A | Gecikmeli çalışma: enerji verildikten ayarlanan süre sonra çıkış çeker | Gecikmeli DPDT (2c) |
| A1 | Tek darbe: süre dolunca çıkış 0,5 sn çekip bırakır | Gecikmeli SPDT + ani SPDT |
| B | Gecikmeli çalışma 2: ani kontak enerjiyle, gecikmeli kontak süre sonunda çeker | Gecikmeli SPDT + ani SPDT |
| F | Flaşör (OFF başlangıç): çıkış ayarlanan sürelerle kapalı/açık tekrarlar | Gecikmeli DPDT (2c) |
| F1 | Flaşör (ON başlangıç): çıkış önce açık, sonra sürelerle tekrarlar | Gecikmeli SPDT + ani SPDT |
| I | Aralık (interval): enerjiyle çıkış hemen çeker, süre dolunca bırakır | Gecikmeli SPDT + ani SPDT |
Flaşör modlarında ayarlanan süre en az 100 ms olmalıdır. Süre, zaman aralığı veya mod değişiklikleri cihazın enerjisi kesikken yapılmalıdır.
Ön Panel
- Zaman ayar düğmesi: süreyi analog skala üzerinden ayarlar
- Zaman skalası anahtarı: 0,5 / 1 / 5 / 10
- Zaman birimi anahtarı: SEC / MIN / HOUR / 10H
- Çıkış modu anahtarı: A / A1 / B / F / F1 / I
- Güç LED'i ve gecikmeli çıkış LED'i
Montaj ve Soket
AT8N standart 8 pinli (oktal) tabana takılır. Montaj seçenekleri:
- DIN ray montajı: PS-08(N) soket ile
- Panel önü montajı: panel kesimine yerleştirilip ürünle birlikte gelen braket ile sabitlenir, arkadan PG-08 soket takılır
Panel kesim ölçüsü 45 × 45 mm'dir (+0,6 mm tolerans). Yan yana montajda cihaz merkezleri arasında en az 65 mm bırakılmalıdır. Bağlantı şeması ürün gövdesi üzerinde yer alır; kablolama öncesi besleme pinleri mutlaka kontrol edilmelidir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Marka / Model | Autonics AT8N |
| Seri | ATN (analog zaman rölesi) |
| Ürün tipi | Analog multifonksiyon zaman rölesi |
| Besleme gerilimi | 100-240 V AC ±%10, 50/60 Hz · 24-240 V DC ±%10 |
| Güç tüketimi | AC: maks. 4,3 VA · DC: maks. 2 W |
| Zaman ayar aralığı | 0,05 sn – 100 saat (16 aralık) |
| Zamanlama başlangıcı | Güç verildiğinde başlar (Power ON Start) |
| Çıkış modları | A, A1, B, F, F1, I (6 mod) |
| Kontrol çıkışı | Röle – Gecikmeli DPDT (2c) veya Gecikmeli SPDT (1c) + Ani SPDT (1c) |
| Kontak kapasitesi | 250 V AC 5 A, 30 V DC 5 A (rezistif yük) |
| Geri dönüş süresi | ≤ 100 ms |
| Tekrarlama hatası | ≤ ±%0,2 ±10 ms |
| Ayar hatası | ≤ ±%5 ±50 ms |
| Gerilim / sıcaklık hatası | ≤ ±%0,5 / ≤ ±%2 |
| Röle ömrü | Mekanik ≥ 10.000.000, elektriksel ≥ 100.000 çalışma (250 V AC 5 A rezistif) |
| İzolasyon direnci | ≥ 100 MΩ (500 V DC) |
| Dielektrik dayanım | 2.000 V AC, 50/60 Hz, 1 dakika |
| Gürültü bağışıklığı | ±2 kV kare dalga (1 µs darbe genişliği) |
| Titreşim | 0,75 mm genlik, 10-55 Hz, X/Y/Z her yönde 1 saat |
| Darbe | 300 m/s² (yaklaşık 30 G), X/Y/Z her yönde 3 kez |
| Çalışma / depolama sıcaklığı | -10…+55 °C / -25…+65 °C (donma ve yoğuşma olmadan) |
| Ortam nemi | %35-85 RH |
| Ön panel ölçüsü | W48 × H48 mm |
| Panel kesim ölçüsü | 45 × 45 mm (+0,6) |
| Bağlantı | 8 pin soket tipi (soket ayrıca satılır) |
| Ağırlık | Yaklaşık 87 g (ambalajlı yaklaşık 134 g) |
Kullanım Alanları
- 220 V AC ve 24 V DC kumanda panoları
- Motor, fan ve pompaların gecikmeli devreye alınması
- Yıldız-üçgen yol vermede ve sıralı kalkışta zaman gecikmesi
- Uyarı lambası ve korna için flaşör (yanıp sönme) devreleri
- Belirli süre çalışıp duran (interval) dozajlama ve yağlama sistemleri
- Kompresör, valf, konveyör ve paketleme makinelerinde zamanlama
- Havalandırma, aydınlatma ve bina otomasyonu uygulamaları
ATN Serisi Model Karşılaştırması
| Model | Besleme | Pin | Zamanlama başlangıcı |
|---|---|---|---|
| AT8N | 100-240 V AC / 24-240 V DC | 8 pin | Güç verildiğinde |
| AT8N-1 | 12 V DC | 8 pin | Güç verildiğinde |
| AT8N-2 | 24 V AC / 24 V DC | 8 pin | Güç verildiğinde |
| AT11DN | 100-240 V AC / 24-240 V DC | 11 pin | START sinyaliyle (DPDT) |
| AT11EN | 100-240 V AC / 24-240 V DC | 11 pin | START sinyaliyle (SPDT + ani) |
START, RESET ve INHIBIT girişleriyle sinyal kontrollü zamanlama ve sinyal OFF gecikmeli çalışma gerekiyorsa 11 pinli AT11DN / AT11EN modelleri tercih edilmelidir.
Kullanımda Dikkat Edilmesi Gerekenler
- Besleme gerilimini belirtilen aralıkta tutun (100-240 V AC veya 24-240 V DC); 12 V DC ile çalışmaz.
- Süre, zaman aralığı ve mod ayarlarını enerji kesikken değiştirin.
- Beslemeyi kontak sıçraması olmayan bir anahtar ile verin.
- Endüktif yüklerde (bobin, motor) kontak kapasitesinin rezistif yük değerinin altında kaldığını göz önünde bulundurun.
- Kaçak akım oluşturabilecek elemanlarla seri beslemede, kılavuzdaki R-C devresi önerisine uyun.
- Sinyal ve güç kablolarını yüksek gerilim hatlarından ayrı çekin.
Paket İçeriği
- 1 × Autonics AT8N analog zaman rölesi
- 1 × Panel montaj braketi
- Kullanım kılavuzu
8 pinli soket (PG-08 veya PS-08(N)) pakete dahil değildir, ayrıca sipariş edilmelidir.
Kartal Otomasyon ile İletişime GeçinAutonics AT8N için toplu alım, proje bazlı fiyat, besleme gerilimine göre model seçimi, soket, stok ve teslimat bilgisi almak için bize ulaşın.
Telefon: 0535 977 58 01 Kartal Otomasyon | Endüstriyel Otomasyon ve Ölçüm Çözümleri |
