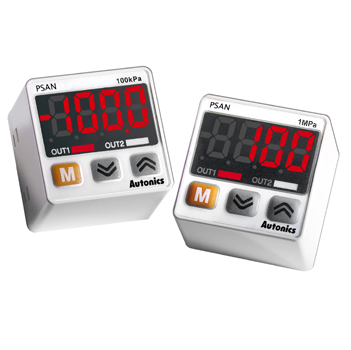

Autonics PSAN-V01CPA-RC1/8 Dijital Vakum Basınç Sensörü

Autonics PSAN-V01CPA-Rc1/8 Dijital Vakum Basınç Sensörü

Autonics PSAN-V01CPA-Rc1/8, pnömatik otomasyon sistemlerinde vakum seviyesinin izlenmesi ve kontrol edilmesi için geliştirilmiş, dijital göstergeli bir basınç sensörüdür. 0 ile -101,3 kPa nominal ölçüm aralığı, iki bağımsız PNP transistör kontrol çıkışı ve 4-20 mA analog akım çıkışı sayesinde vakum uygulamalarında hem basınç bilgisinin takip edilmesini hem de belirlenen eşiklere göre kontrol sinyali üretilmesini sağlar.

Autonics PSAN serisine ait bu model, 12-24 V DC besleme gerilimi, aydınlatmalı dijital gösterge, programlanabilir çıkış fonksiyonları ve Rc1/8 pnömatik basınç bağlantısı ile endüstriyel vakum sistemleri, pnömatik tutucular, otomatik taşıma mekanizmaları ve üretim hatlarında kullanılabilir.

Sensörün üzerinde bulunan LED ekran, ölçülen basıncın takip edilmesine olanak tanır. İki PNP çıkış, ayarlanan basınç koşullarına göre anahtarlanırken 4-20 mA analog çıkış vakum bilgisinin uyumlu PLC analog girişine veya kontrol sistemine aktarılmasını sağlar.

Önemli model bilgisi: PSAN-V01CPA-Rc1/8, negatif basınç ölçen, iki PNP çıkışlı ve 4-20 mA analog çıkışlı modeldir. PNP dijital çıkışlar ve analog akım çıkışı birbirinden farklı sinyal türleridir.

Autonics PSAN-V01CPA-Rc1/8 Öne Çıkan Özellikleri

• Vakum basınç ölçümü: 0,0 ile -101,3 kPa nominal ölçüm aralığı.
• Dijital LED gösterge: Ölçülen basıncın doğrudan görüntülenmesi.
• İki bağımsız PNP çıkış: İki farklı basınç koşulu için ayrı anahtarlama.
• 4-20 mA analog çıkış: Basınç bilgisinin analog kontrol sistemlerine aktarılması.
• 0,1 kPa gösterim adımı: Vakum basıncının hassas görüntülenmesi.
• Seçilebilir tepki süresi: 2,5 / 5 / 100 / 500 / 1000 ms dijital çıkış seçenekleri.
• NO/NC çalışma seçimi: Çıkışların uygulamaya göre yapılandırılması.
• Histerezis ayarı: Basınç eşiklerinde istenmeyen çıkış dalgalanmalarının azaltılması.
• Pencere karşılaştırma: Basıncın belirli aralıkta olup olmadığının kontrolü.
• Sıfır noktası ayarı: Uygun koşullarda gösterim referansının düzenlenmesi.
• Tepe değer izleme: Ölçülen maksimum ve minimum basınç değerlerinin takibi.
• Çoklu basınç birimi: kPa, bar, psi ve diğer desteklenen birimlerle görüntüleme.
• 12-24 V DC besleme: Endüstriyel kontrol sistemleriyle kullanım.
• Rc1/8 bağlantı: Arkadan pnömatik basınç bağlantısı.
• Konnektörlü tasarım: Çıkarılabilir elektrik bağlantısı.
• 2 metre kablo: 5 damarlı bağlantı kablosu.
• Kompakt yapı: 30 × 30 mm ön panel ölçüleri.
• IP40 koruma: Kuru ve uygun şekilde korunan iç mekân uygulamaları için.

Autonics PSAN-V01CPA-Rc1/8 Teknik Özellikleri

Dijital Vakum Basınç Sensörü Nasıl Çalışır?

Autonics PSAN-V01CPA-Rc1/8, pnömatik sistemdeki basıncı atmosfer basıncına göre değerlendirir.

Vakum oluşturulduğunda ölçülen gösterge basıncı negatif değerlere geçer. Sensör bu basınç değişimini elektronik olarak algılar ve LED ekran üzerinde görüntüler.

Ölçülen değer, kullanıcı tarafından belirlenen basınç eşikleriyle karşılaştırılarak OUT1 ve OUT2 kontrol çıkışlarının durumları değiştirilebilir.

Aynı zamanda analog akım çıkışı üzerinden basınç bilgisi bir PLC, veri toplama sistemi veya uyumlu kontrol cihazına aktarılabilir.

Önemli: Bu model negatif basınç (vakum) ölçümü için tasarlanmıştır. Pozitif basınç ölçümü için aynı serinin uygun farklı modelleri seçilmelidir.

0 ile -101,3 kPa Vakum Ölçüm Aralığı

PSAN-V01CPA-Rc1/8 modelinin nominal ölçüm aralığı 0,0 ile -101,3 kPa arasındadır.

Bu değerler atmosfer basıncına göre gösterge basıncını ifade eder.

0 kPa, ortam atmosfer basıncına eşit durumu temsil eder.

Negatif değerler ise atmosfer basıncının altındaki vakum seviyesini gösterir.

Sensörün gösterim ve ayar aralığı +5,0 ile -101,3 kPa arasında belirtilmiştir.

0,1 kPa gösterim adımı, basınç seviyesinin ekrandan ayrıntılı şekilde izlenmesini sağlar.

Gösterge basıncının mutlak basınçtan farklı olduğu unutulmamalıdır. Mutlak basınç değeri, bulunduğu ortamın atmosfer basıncına bağlıdır.

İki Bağımsız PNP Kontrol Çıkışı

Autonics PSAN-V01CPA-Rc1/8, iki bağımsız PNP açık kolektör kontrol çıkışına sahiptir.

Bu çıkışlar OUT1 ve OUT2 olarak adlandırılır.

Her çıkış için uygun basınç eşikleri ve çalışma mantığı ayarlanabilir.

Örneğin bir vakum tutucu sisteminde, bir çıkış yeterli vakum seviyesinin oluştuğunu bildirmek, ikinci çıkış ise başka bir basınç koşuluna bağlı kontrol sinyali üretmek için kullanılabilir.

PNP çıkışı aktif olduğunda uyumlu PLC girişine pozitif besleme yönünde anahtarlama sinyali sağlar.

• OUT1: Birinci PNP dijital kontrol çıkışı.
• OUT2: İkinci PNP dijital kontrol çıkışı.
• Maksimum yük akımı: 100 mA.
• Maksimum yük gerilimi: 30 V DC.
• PNP artık gerilimi: Maksimum 2 V DC.

Çıkışların aktif olacağı koşullar, cihazın parametre ayarlarına bağlıdır.

4-20 mA Analog Akım Çıkışı

PSAN-V01CPA-Rc1/8, iki dijital kontrol çıkışına ek olarak 4-20 mA DC analog akım çıkışı sunar.

Bu çıkış, ölçülen vakum basıncının uyumlu bir analog giriş tarafından izlenmesi için kullanılır.

4-20 mA sinyali, ayarlanan ölçeklendirme değerlerine göre basınç bilgisini temsil eder.

Ölçüm aralığı ile analog akım çıkışı arasındaki ilişki, cihazın uygun parametreleri ve bağlı kontrol cihazının analog giriş ölçeklendirmesi dikkate alınarak yapılandırılmalıdır.

Analog akım çıkışının tepki süresi 70 ms, doğrusallığı ise üretici verilerine göre ±%1 F.S. sınırları içindedir.

Önemli model ayrımı: PSAN-V01CPV-Rc1/8 analog gerilim çıkışlı (1-5 V DC) modeldir. PSAN-V01CPA-Rc1/8 ise analog akım çıkışlıdır (4-20 mA DC).

Çıkış Modları ve Histerezis Ayarı

Autonics PSAN serisinde, farklı basınç kontrol uygulamalarına yönelik programlanabilir çıkış çalışma modları bulunur.

• Histerezis modu: Belirlenen eşiklerde kararlı anahtarlama davranışı oluşturulabilir.
• Pencere karşılaştırma: Basıncın belirli alt ve üst sınırlar arasında bulunup bulunmadığı kontrol edilebilir.
• Histerezisli pencere karşılaştırma: Basınç aralığı kontrolüyle birlikte histerezis uygulanabilir.
• Otomatik hassasiyet ayarı: Tanımlanan basınç koşullarına göre algılama ayarı yapılabilir.
• Zorlanmış çıkış kontrolü: Uygun test modunda dijital çıkış davranışı kontrol edilebilir.

Histerezis özelliği, basıncın eşik değerine yakın küçük değişimler göstermesi durumunda çıkışın sürekli açılıp kapanmasını azaltmaya yardımcı olur.

İstenen çıkış davranışı, üreticinin kullanım kılavuzunda açıklanan parametreler üzerinden ayarlanmalıdır.

Dijital Gösterge ve Basınç Birimleri

PSAN-V01CPA-Rc1/8, 4½ haneli, 7 segment LED ekrana sahiptir.

Ekran üzerinden ölçülen basınç değerleri, ayar parametreleri ve çıkış durumları takip edilebilir.

Vakum modelinde desteklenen basınç birimleri şunlardır:

• kPa – Kilopaskal
• kgf/cm² – Kilogram-kuvvet/santimetrekare
• bar
• psi – Pound/inç kare
• mmHg – Milimetre cıva
• inHg – İnç cıva
• mmH₂O – Su sütunu birimi

Cihaz üzerindeki tuşlar yardımıyla uygun ölçüm birimi ve ayar parametreleri seçilebilir.

Ayrıca maksimum/minimum değer izleme, sıfır noktası ayarı ve parametre kilitleme gibi işlevler bulunur.

Elektriksel Bağlantılar ve Kablo Renkleri

Autonics PSAN-V01CPA-Rc1/8, çıkarılabilir konnektörlü, 5 damarlı bağlantı yapısına sahiptir.

Üretici kullanım kılavuzundaki bağlantı renkleri aşağıdaki şekildedir:

• Kahverengi: Pozitif DC besleme (+V).
• Mavi: Negatif besleme (0V).
• Siyah: PNP dijital kontrol çıkışı OUT1.
• Beyaz: PNP dijital kontrol çıkışı OUT2.
• Turuncu: 4-20 mA analog akım çıkışı.

Nominal besleme gerilimi 12-24 V DC ±%10 değerindedir.

Sensörün dijital PNP çıkışları, uyumlu PLC dijital girişlerine bağlanmalıdır.

Analog çıkış ise 4-20 mA akım girişini destekleyen uygun bir analog kontrol kanalına bağlanmalıdır.

Elektriksel bağlantı uyarısı: Dijital PNP çıkışları ve analog akım çıkışı birbirinin yerine kullanılmamalıdır.

Elektriksel bağlantılar enerji kesilmiş durumda yapılmalı ve üreticinin bağlantı şemasına uyulmalıdır.

Sensör doğrudan 100-240 V AC şebeke gerilimiyle çalışmaz.

Rc1/8 Basınç Portu ve Montaj

PSAN-V01CPA-Rc1/8 modelinde basınç bağlantısı, sensörün arka kısmında bulunan Rc1/8 dişi pnömatik port üzerinden yapılır.

Bağlantı sırasında uygun diş standardına sahip pnömatik rakor kullanılmalıdır.

Sızdırmazlık için uygun bağlantı yöntemi uygulanmalı, dişli bağlantıya aşırı kuvvet verilmemelidir.

Üreticinin kullanım kılavuzuna göre basınç portu sıkma torku 10 N·m değerini aşmamalıdır.

Sensör gövdesine doğrudan burulma yükü uygulanmaması için uygun anahtar ile metal bağlantı kısmından tutulmalıdır.

Önemli: Bu modelin basınç bağlantısında sadece hava ve aşındırıcı olmayan gazlar kullanılmalıdır. Sıvılar, yağlar ve aşındırıcı gazlar için uygun akışkan tipindeki farklı modeller değerlendirilmelidir.

Autonics PSAN-V01CPA-Rc1/8 Kullanım Alanları

Autonics PSAN-V01CPA-Rc1/8, vakum seviyesi takibinin ve basınç eşiklerine göre kontrolün gerekli olduğu pnömatik otomasyon uygulamalarında kullanılabilir.

• Vakum pompası sistemlerinde basınç izleme
• Vakumlu tutucu ve vantuz uygulamaları
• Robotik pick-and-place sistemleri
• Pnömatik parça taşıma mekanizmaları
• Otomatik montaj ve paketleme makineleri
• Üretim hatlarında vakum seviyesi kontrolü
• PLC ile dijital basınç eşik kontrolü
• 4-20 mA analog veri toplama uygulamaları
• Vakum oluşumunun doğrulanması gereken makineler
• Endüstriyel hava ve gaz vakum kontrol sistemleri

Uygulamada kullanılan akışkanın, basınç aralığının ve kontrol sisteminin çıkış uyumluluğunun doğrulanması gerekir.

IP40 Koruma ve Çalışma Koşulları

Autonics PSAN-V01CPA-Rc1/8, IP40 koruma sınıfına sahiptir.

Bu sınıf, belirli boyuttaki katı cisimlerin girişine karşı korumayı ifade eder.

IP40 suya karşı koruma anlamına gelmez. Bu nedenle sensör, su sıçraması, yıkama ve yoğun nem gibi koşullardan korunmalıdır.

Çalışma sıcaklığı -10 °C ile +50 °C, ortam nemi ise %30-80 RH aralığındadır.

Yoğuşma, aşındırıcı gazlar, doğrudan su teması ve üreticinin belirttiği sınırlar dışındaki koşullardan kaçınılmalıdır.

Güvenlik notu: Bu sensör tek başına sertifikalı bir personel güvenliği sistemi değildir. Kritik makine güvenliği uygulamalarında uygun güvenlik ekipmanları kullanılmalıdır.
