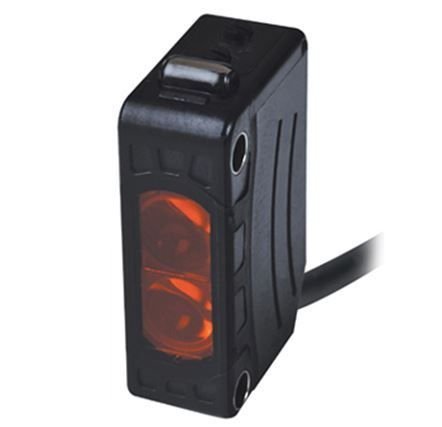

Autonics BJ100-DDT-P 100 mm PNP Cisimden Yansımalı Fotoelektrik Sensör

Autonics BJ100-DDT-P 100 mm PNP Cisimden Yansımalı Fotoelektrik Sensör

Autonics BJ100-DDT-P, endüstriyel otomasyon sistemlerinde nesnelerin varlığını ve geçişini temassız olarak algılamak üzere geliştirilmiş, 100 mm algılama mesafesine sahip cisimden yansımalı fotoelektrik sensördür. 850 nm kızılötesi LED ışık kaynağı, PNP açık kolektör çıkışı ve maksimum 1 ms tepki süresi sayesinde üretim hatları, konveyör sistemleri, paketleme makineleri ve otomatik montaj uygulamalarında kullanılabilir.

Autonics BJ serisinin kompakt modellerinden biri olan BJ100-DDT-P, Light ON / Dark ON seçilebilir çalışma modları, ayarlanabilir algılama hassasiyeti, kırmızı çalışma LED'i, yeşil kararlılık LED'i ve IP65 koruma sınıfı ile endüstriyel nesne algılama uygulamalarına yönelik bir çözüm sunar.

Cisimden yansımalı algılama sisteminde verici ve alıcı aynı sensör gövdesi içerisinde bulunur. Sensörün gönderdiği kızılötesi ışık, algılanacak nesneden yansıyarak alıcıya geri döner. Bu nedenle karşı tarafta ayrı bir alıcı sensör veya reflektör kullanılması gerekmez.

Önemli: Autonics BJ100-DDT-P, 100 mm (10 cm) algılama mesafeli PNP çıkışlı modeldir. BJ100-DDT modeli NPN çıkışlı, BJ1M-DDT-P modeli ise 1 metre algılama mesafeli farklı bir üründür.

Autonics BJ100-DDT-P Öne Çıkan Özellikleri

• 100 mm algılama mesafesi: Mat beyaz referans hedefe göre 10 cm algılama aralığı.
• Cisimden yansımalı sistem: Hedef üzerinden geri dönen ışıkla temassız algılama.
• 850 nm kızılötesi LED: Fotoelektrik algılama için kızılötesi ışık kaynağı.
• PNP açık kolektör çıkışı: Uyumlu PLC dijital girişlerine bağlantı.
• Light ON / Dark ON: Anahtarla seçilebilen iki çalışma modu.
• Maksimum 1 ms tepki süresi: Hızlı ürün geçişlerinin algılanmasına uygun elektronik yapı.
• 12-24 V DC besleme: Endüstriyel DC otomasyon sistemleriyle kullanım.
• Maksimum 30 mA tüketim: Düşük akım tüketimli sensör yapısı.
• 100 mA çıkış kapasitesi: Uygun PLC girişleri ve elektronik kontrol devreleri için.
• Ayarlanabilir hassasiyet: Potansiyometreyle algılama eşiği ayarı.
• Yeşil kararlılık LED'i: Algılama koşullarının değerlendirilmesine yardımcı gösterge.
• Kırmızı çalışma LED'i: Kontrol çıkışı durumunu gösterir.
• 2 metre sabit kablo: Ø3,5 mm, DC 3 telli bağlantı.
• Kompakt gövde: 10,6 × 32 × 20 mm boyutlar.
• IP65 koruma: Toz girişine ve su püskürmelerine karşı koruma.
• Elektriksel koruma: Ters polarite ve çıkış kısa devre/aşırı akım koruması.
• Karşılıklı girişim önleme: Yakın fotoelektrik sensörlerin oluşturabileceği optik girişimi azaltmaya yardımcı işlev.
• Montaj aksesuarları: Montaj braketi, M3 bağlantı elemanları ve ayar tornavidası.

Autonics BJ100-DDT-P Teknik Özellikleri

Cisimden Yansımalı Fotoelektrik Sensör Nasıl Çalışır?

Autonics BJ100-DDT-P, cisimden yansımalı (diffuse reflective) fotoelektrik algılama prensibiyle çalışır.

Sensör içerisinde bulunan kızılötesi LED, algılama yönüne ışık gönderir. Işık, algılama alanındaki nesnenin yüzeyinden yansıdığında geri dönen ışığın bir bölümü sensörün alıcı kısmına ulaşır.

Sensörün elektronik devresi, alıcıya ulaşan ışık şiddetini ayarlanan algılama eşiğiyle karşılaştırır. Algılama koşulu oluştuğunda seçilen Light ON veya Dark ON çalışma moduna göre PNP çıkışın durumunu değiştirir.

Bu yöntemde verici ve alıcı tek gövdede yer alır. Karşı tarafta ayrı bir alıcı veya reflektör bulunması gerekmez.

Önemli: BJ100-DDT-P, mesafe ölçen analog bir sensör değildir. Belirlenen algılama koşuluna göre açma-kapama sinyali üreten fotoelektrik sensördür.

100 mm Algılama Mesafesi ve Referans Hedef

BJ100-DDT-P modelinin 100 mm nominal algılama mesafesi, üreticinin belirlediği 100 × 100 mm mat beyaz kâğıt referans hedef kullanılarak belirtilmiştir.

Gerçek algılama mesafesi, ürünün rengine, yüzey yansıtıcılığına, boyutuna, şekline ve ışığı geçirme özelliklerine göre değişebilir.

Koyu renkli, parlak, çok küçük veya düşük yansıtıcılı nesnelerde algılama mesafesi farklı olabilir.

Yarı saydam nesnelerin algılanması uygulama koşullarına bağlıdır. Şeffaf ve çok düşük yansıtıcılı ürünlerde farklı fotoelektrik sensör türlerinin kullanılması gerekebilir.

Kurulum önerisi: Sensör gerçek ürünle test edilmeli, hassasiyet ayarı hedef varken ve hedef yokken kontrol edilmelidir. Arka plandaki yüzeylerin oluşturduğu yansımalar da değerlendirilmelidir.

Light ON ve Dark ON Çalışma Modları

Autonics BJ100-DDT-P, anahtarla seçilebilen iki çalışma moduna sahiptir: Light ON ve Dark ON.

• Light ON: Alıcıya yeterli miktarda yansıyan ışık ulaştığında kontrol çıkışı aktif olur.
• Dark ON: Alıcıya ulaşan ışık algılama eşiğinin altına düştüğünde kontrol çıkışı aktif olur.

Cisimden yansımalı uygulamalarda Light ON modu, uygun nesne algılandığında çıkışın aktif olmasını sağlamak amacıyla kullanılabilir.

Dark ON modu ise algılama koşuluna bağlı olarak ters çıkış mantığı gerektiren uygulamalarda tercih edilebilir.

Çalışma modu, sensör üzerindeki seçim anahtarıyla değiştirilir. İstenen çıkış davranışı mutlaka makine üzerinde kontrol edilmelidir.

Not: Light ON / Dark ON seçimi, PNP çıkışı NPN çıkışa dönüştürmez. BJ100-DDT-P, her iki çalışma modunda da PNP transistör çıkışlıdır.

Hassasiyet Ayarı ve LED Göstergeler

BJ100-DDT-P üzerinde hassasiyet ayar potansiyometresi bulunur. Bu ayar, sensörün yansıyan ışığa verdiği tepkinin uygulamaya göre düzenlenmesini sağlar.

Cihazda iki ayrı LED gösterge bulunmaktadır:

• Kırmızı çalışma LED'i: Kontrol çıkışının aktif durumunu gösterir.
• Yeşil kararlılık LED'i: Algılama koşullarının kararlı bölgede olup olmadığının değerlendirilmesine yardımcı olur.

Hassasiyet ayarı yapılırken gerçek hedef nesne kullanılmalı; hedefin farklı konumlarında ve arka plan koşullarında sensörün davranışı test edilmelidir.

Algılama eşiğinin gereğinden fazla yükseltilmesi, arka plandaki nesnelerden yansıyan ışığın istenmeyen algılamaya neden olmasına yol açabilir.

PNP Açık Kolektör Çıkışı

Autonics BJ100-DDT-P, PNP açık kolektör transistör çıkışına sahiptir.

Kontrol çıkışı aktif olduğunda uyumlu yük veya PLC girişine pozitif besleme yönünde anahtarlama sinyali sağlar.

• Çıkış tipi: PNP açık kolektör.
• Maksimum yük akımı: 100 mA.
• Maksimum yük gerilimi: 26,4 V DC.
• PNP artık gerilimi: Maksimum 2,5 V DC.
• Çıkış çalışma koşulu: Light ON / Dark ON seçimine bağlıdır.

Model farkı: BJ100-DDT NPN çıkışlı, BJ100-DDT-P PNP çıkışlıdır.

Konnektörlü bağlantı gereken uygulamalarda BJ100-DDT-C-P gibi uygun farklı varyantlar değerlendirilmelidir.

DC 3 Telli Elektriksel Bağlantılar

BJ100-DDT-P, 2 metre sabit bağlantı kablosuna sahip DC 3 telli fotoelektrik sensördür.

Standart kablo renkleri:

• Kahverengi: Pozitif besleme (+V).
• Mavi: Negatif besleme (0V).
• Siyah: PNP kontrol çıkışı (OUT).

Besleme gerilimi 12-24 V DC ±%10 değerindedir.

PNP çıkış aktif olduğunda, siyah çıkış hattı uygun yük veya PLC girişine pozitif yönde anahtarlama sağlar.

Bağlanacak PLC'nin dijital giriş yapısı, PNP çıkışlı sensörle uyumlu olmalıdır.

Elektriksel uyarı: Sensör doğrudan 100-240 V AC şebeke gerilimine bağlanmamalıdır.

Bağlantılar enerji kesilmiş durumda yapılmalı, besleme polaritesi kontrol edilmeli ve maksimum 100 mA çıkış akımı sınırı aşılmamalıdır.

Autonics BJ100-DDT-P Kullanım Alanları

BJ100-DDT-P, kısa mesafede nesne varlığı ve geçişinin temassız olarak algılanması gereken endüstriyel otomasyon uygulamalarında kullanılabilir.

• Konveyör sistemlerinde kısa mesafeli ürün algılama
• Otomatik paketleme ve ambalaj makineleri
• Üretim hatlarında ürün varlık kontrolü
• Otomatik montaj sistemleri
• Kutu ve paket geçişinin tespiti
• Ürün sayma ve ayırma mekanizmaları
• Makine besleme ve taşıma sistemleri
• PNP girişli PLC otomasyon sistemleri
• Küçük montaj alanlarında nesne algılama
• Ürün varlığına bağlı tetikleme uygulamaları
• Endüstriyel depolama ve taşıma otomasyonu

Uygulama uygunluğu, gerçek ürünün optik özellikleri, konumlandırma mesafesi ve arka plan koşullarıyla birlikte değerlendirilmelidir.

Montaj ve Kullanım Önerileri

Autonics BJ100-DDT-P, 10,6 × 32 × 20 mm kompakt gövde yapısına sahiptir.

Standart montaj braketi yardımıyla makine üzerindeki uygun konuma sabitlenebilir.

Montaj sırasında optik yüzey algılanacak hedefe doğru yönlendirilmelidir.

Algılama mesafesi ve hassasiyeti gerçek hedefle ayarlanmalı; ürün hareket ederken sensörün anahtarlama davranışı kontrol edilmelidir.

Üretici kullanım kılavuzundaki montaj talimatlarına ve sıkma torku sınırlarına uyulmalıdır.

Birden fazla fotoelektrik sensörün yakın konumlarda kullanıldığı sistemlerde optik girişim ihtimali değerlendirilmelidir.

Kablo, hareketli mekanik parçalardan, keskin kenarlardan ve güçlü elektriksel parazit kaynaklarından uygun şekilde korunmalıdır.

IP65 Koruma ve Çalışma Koşulları

Autonics BJ100-DDT-P, IP65 koruma sınıfına sahiptir.

Bu sınıf, cihazın toz girişine karşı korunduğunu ve standartta belirtilen koşullarda su püskürmelerine karşı dayanım sunduğunu ifade eder.

Sensörün çalışma sıcaklığı -25 °C ile +55 °C aralığındadır.

Optik yüzeyin kirlenmesi, yoğuşma veya aşırı ortam ışığı algılama performansını etkileyebilir.

IP65 koruma derecesi, sürekli su altında çalışmaya veya yüksek basınçlı yıkamaya uygunluk anlamına gelmez.

Güvenlik notu: BJ100-DDT-P, personel emniyeti için tasarlanmış sertifikalı bir güvenlik sensörü değildir. Makine güvenliği gereken uygulamalarda uygun güvenlik sistemleri kullanılmalıdır.
