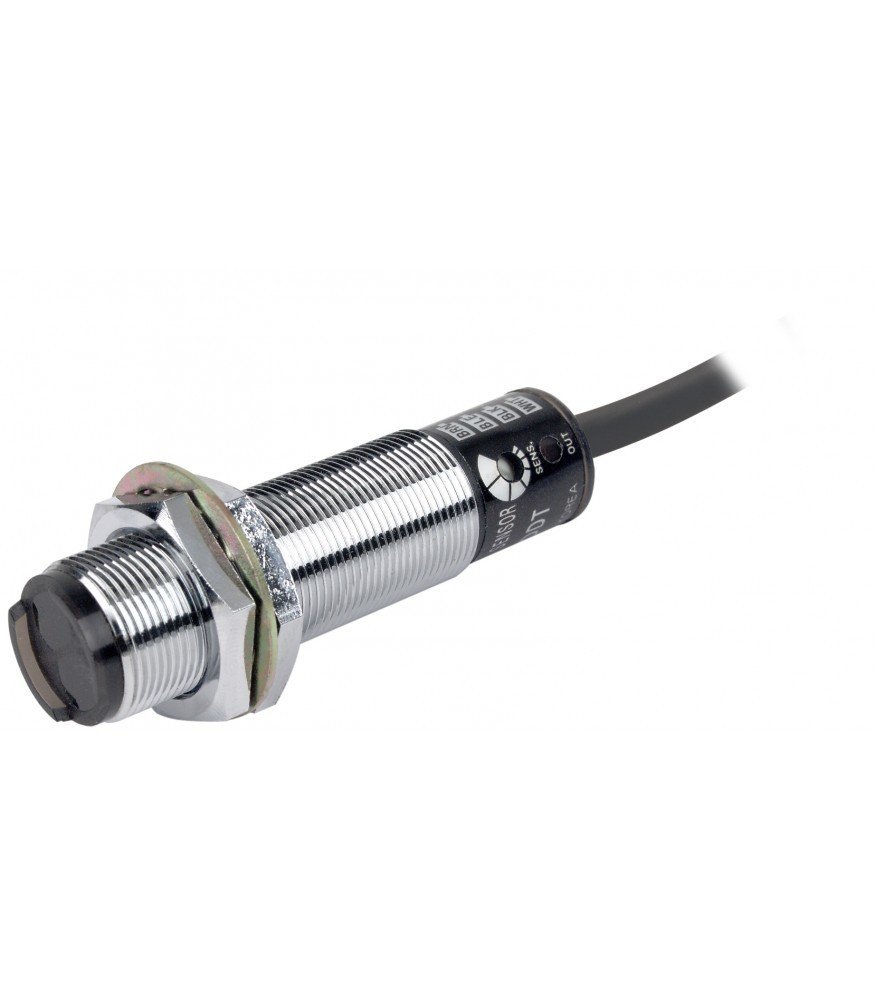

Autonics BR200-DDTN-C M18 Fotoelektrik Sensör 200 mm NPN M12 Konnektörlü

Autonics BR200-DDTN-C M18 200 mm NPN Fotoelektrik Sensör

Autonics BR200-DDTN-C, endüstriyel otomasyon sistemlerinde nesnelerin fiziksel temas olmadan algılanması için geliştirilmiş, 200 mm algılama mesafesine sahip dar ışınlı, cisimden yansımalı fotoelektrik sensördür. M18 silindirik metal gövdesi, NPN açık kolektör çıkışı ve M12 konnektör bağlantısıyla üretim hatları, konveyör sistemleri ve nesne algılama uygulamalarında kullanılabilir.

Autonics BR serisinin bu modeli, 850 nm kızılötesi LED ışık kaynağı, maksimum 1 ms tepki süresi ve IP66 koruma sınıfına sahiptir. Dar ışınlı algılama yapısı sayesinde özellikle sınırlı alanlarda ve hassas nesne tespiti gerektiren endüstriyel uygulamalarda kullanılabilir.

Light ON ve Dark ON çalışma modları seçilebilir. Ayarlanabilir hassasiyeti, nikel kaplı pirinç gövdesi ve kırmızı LED durum göstergesi, sensörün farklı otomasyon uygulamalarına uyarlanmasını kolaylaştırır.

Autonics BR200-DDTN-C Öne Çıkan Özellikleri

• 200 mm algılama mesafesi: Nesnelerin temassız algılanmasını sağlar.
• Dar ışınlı algılama: Sınırlı alanlarda nesne tespitine uygun optik yapı.
• Cisimden yansımalı çalışma: Ayrı reflektör veya alıcı ünitesi gerektirmez.
• M18 metal gövde: Nikel kaplı pirinçten üretilmiş silindirik yapı.
• NPN açık kolektör çıkış: Uyumlu PLC ve endüstriyel kontrol sistemlerinde kullanılabilir.
• Light ON / Dark ON: Kontrol bağlantısı üzerinden seçilebilir çalışma modu.
• 850 nm kızılötesi LED: Fotoelektrik nesne algılama için ışık kaynağı.
• Maksimum 1 ms tepki süresi: Hızlı algılama gerektiren uygulamalara uygundur.
• M12 konnektör: 4 pinli elektriksel bağlantı.
• Hassasiyet ayarı: Ayar potansiyometresiyle uygulamaya göre düzenlenebilir.
• IP66 koruma sınıfı: Toza ve güçlü su püskürmelerine karşı koruma.
• Kırmızı LED gösterge: Çalışma durumunun görsel takibi.
• Koruma devreleri: Ters besleme polaritesi ve çıkış kısa devre/aşırı akım koruması.

Autonics BR200-DDTN-C Teknik Özellikleri

Dar Işınlı Fotoelektrik Algılama Nasıl Çalışır?

Autonics BR200-DDTN-C, kızılötesi ışık kaynağından gönderdiği ışığın nesne yüzeyinden yansımasını değerlendirerek çalışır. Nesneden geri dönen ışık sensörün alıcı devresi tarafından algılanır ve seçilen çalışma moduna göre NPN çıkış sinyali oluşturulur.

Dar ışınlı optik yapısı sayesinde sınırlı alanlarda nesne algılama uygulamalarına uygundur. Ayrı bir reflektör veya karşılıklı alıcı ünitesi gerektirmeden cisimden yansımalı algılama gerçekleştirir.

Sensör metal, plastik, karton ve benzeri uygun yüzeyleri algılayabilir. Algılama performansı hedefin rengine, boyutuna, yüzey yapısına ve ışığı yansıtma özelliğine göre farklılık gösterebilir.

Light ON ve Dark ON Çalışma Modları

BR200-DDTN-C modeli, Light ON / Dark ON çalışma modu seçimine sahiptir. Bu modlar kontrol bağlantısı üzerinden seçilir.

• Light ON: Sensörün alıcısı yeterli yansıyan ışık algıladığında çıkış aktif olur.
• Dark ON: Sensörün alıcısı yeterli yansıyan ışık algılamadığında çıkış aktif olur.

Light ON / Dark ON seçimi, PLC ve makine kontrol sistemlerinin farklı sinyal gereksinimlerine uyum sağlamaya yardımcı olur.

Autonics BR200-DDTN-C Kullanım Alanları

• Endüstriyel konveyör bantlarında nesne algılama
• Otomatik üretim ve montaj makineleri
• Ambalaj ve paketleme sistemlerinde ürün tespiti
• Plastik ve metal parça geçiş kontrolü
• PLC kontrollü nesne sayma uygulamaları
• Dar alanlarda fotoelektrik algılama
• Otomatik parça besleme ve taşıma sistemleri
• Makine otomasyonu ve pozisyon kontrolü

M12 Konnektör Bağlantısı

BR200-DDTN-C, M12 erkek 4 pinli konnektör üzerinden elektriksel bağlantıya sahiptir. Standart bağlantı işlevleri aşağıdaki gibidir:

• Pin 1 - Kahverengi: Pozitif besleme (+V)
• Pin 2 - Beyaz: Light ON / Dark ON çalışma modu kontrolü
• Pin 3 - Mavi: Negatif besleme (0V)
• Pin 4 - Siyah: NPN kontrol çıkışı

Bağlantı uyarısı: Sensör konnektörlü modeldir. M12 bağlantı kablosu seçilirken 4 pinli bağlantı yapısına dikkat edilmelidir. Çalışma modu kontrol bağlantısının nasıl yapılacağı için üreticinin bağlantı şeması esas alınmalıdır.

NPN açık kolektör çıkışın kullanılması için bağlı PLC veya kontrol devresinin elektriksel uyumluluğu kontrol edilmelidir.

Montaj ve Hassasiyet Ayarı

BR200-DDTN-C modelinin 200 mm nominal algılama mesafesi, 100 × 100 mm mat beyaz kâğıt referans hedef kullanılarak belirtilmiştir. Bu nedenle tüm nesnelerde aynı mesafede algılama gerçekleşeceği varsayılmamalıdır.

Sensörün hassasiyet ayar potansiyometresi kullanılarak algılama performansı uygulamaya göre düzenlenebilir. Özellikle koyu renkli, parlak veya yarı saydam nesnelerde gerçek çalışma mesafesi test edilmelidir.

Montaj sırasında sensörün optik yüzeyinin temiz tutulması ve kuvvetli ortam ışığı kaynaklarının algılama üzerindeki etkisinin değerlendirilmesi önerilir.
