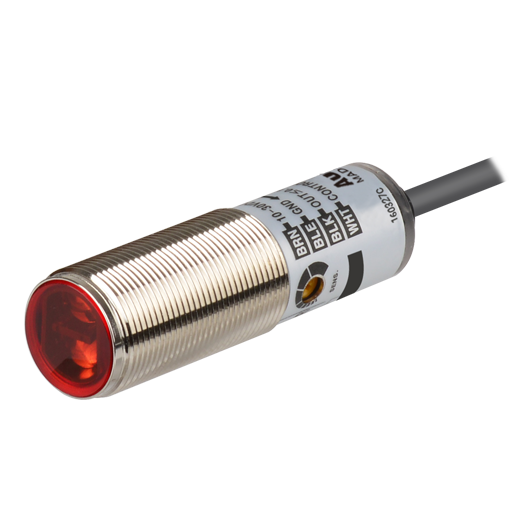

Autonics BRQM100-DDTA-C M18 Fotoelektrik Sensör 100 mm NPN M12 Konnektörlü

Autonics BRQM100-DDTA-C M18 Fotoelektrik Sensör 100 mm NPN M12 Konnektörlü

Satış Fiyatı
3.833,66 TL
(Kdv Dahil)
İndirimli Fiyat
1.974,37 TL
(Kdv Dahil)
Marka
Stok Kodu
BRQM100-DDTA-C
Fiyat
63,30 USD + KDV
Havale
1.934,88 TL (%2,00 havale indirimi)
*204,99 TL den başlayan taksitlerle!!
Hızlı Gönderi
  • Güvenli Ödeme
  • Kurumsal / Faturalı Satış
  • Teknik Destek
  • Havale / Kredi Kartı ile Ödeme
3 Desiye Kadar Ücretsiz Kargo İmkanı
2.000 TL ve üzeri
Kapıda Ödeme Avantajı
Kapıda ödeme yapabilirsiniz
Güvenli Alışveriş
256Bit SSL Sertifikası
Taksit Seçeneği
Kredi Kartı ile Güvenli Ödeme

Autonics BRQM100-DDTA-C M18 100 mm NPN Fotoelektrik Sensör

Autonics BRQM100-DDTA-C, endüstriyel otomasyon sistemlerinde nesnelerin fiziksel temas olmadan algılanması için geliştirilmiş, 100 mm algılama mesafesine sahip cisimden yansımalı fotoelektrik sensördür. M18 silindirik metal gövdesi, NPN açık kolektör çıkışı ve M12 konnektör bağlantısıyla üretim hatlarında, konveyör sistemlerinde ve nesne kontrol uygulamalarında kullanılabilir.

Autonics BRQ serisinin metal gövdeli modellerinden biri olan BRQM100-DDTA-C; 850 nm kızılötesi LED ışık kaynağı, maksimum 1 ms tepki süresi, 10-30 V DC besleme aralığı ve IP67 koruma sınıfıyla endüstriyel kullanım için tasarlanmıştır.

Light ON / Dark ON seçilebilir çalışma modları, ayarlanabilir algılama hassasiyeti ve kararlılık göstergesi, sensörün farklı otomasyon sistemlerine uyarlanmasını kolaylaştırır. Cisimden yansımalı çalışma yöntemi sayesinde ayrı bir reflektör veya karşılıklı alıcı ünitesi gerektirmez.

Autonics BRQM100-DDTA-C Öne Çıkan Özellikleri

  • 100 mm algılama mesafesi: Nesnelerin temassız algılanmasını sağlar.
  • Cisimden yansımalı algılama: Ayrı bir reflektör veya alıcı gerektirmez.
  • M18 silindirik metal gövde: Nikel kaplı pirinç gövdesiyle endüstriyel montaja uygundur.
  • NPN açık kolektör çıkış: Uyumlu PLC ve kontrol sistemleriyle kullanılabilir.
  • Light ON / Dark ON: Kontrol bağlantısıyla seçilebilir çalışma modu.
  • 850 nm kızılötesi LED: Fotoelektrik algılama için ışık kaynağı.
  • Maksimum 1 ms tepki süresi: Hızlı nesne algılama uygulamalarına uygundur.
  • M12 konnektör: 4 pinli elektriksel bağlantı yapısı.
  • Hassasiyet ayarı: Ayar potansiyometresiyle algılama performansı düzenlenebilir.
  • 10-30 V DC besleme: Endüstriyel DC sistemleriyle uyumludur.
  • IP67 koruma sınıfı: Toza ve geçici suya daldırmaya karşı koruma sağlar.
  • Durum göstergeleri: Çalışma ve kararlılık durumlarının görsel takibi.
  • Koruma devreleri: Ters polarite ve çıkış kısa devre/aşırı akım koruması.
  • Karşılıklı girişim önleme: Yakın konumlandırılmış sensörlerde karşılıklı optik girişim riskini azaltmaya yardımcı olur.

Autonics BRQM100-DDTA-C Teknik Özellikleri

Marka Autonics
Model BRQM100-DDTA-C
Seri BRQ
Ürün tipi Fotoelektrik sensör
Algılama yöntemi Cisimden yansımalı (Diffuse Reflective)
Algılama yönü Ön yüz
Algılama mesafesi 100 mm
Referans hedef 100 × 100 mm mat beyaz kâğıt
Algılanabilir nesneler Opak ve yarı saydam nesneler
Işık kaynağı Kızılötesi LED (850 nm)
Tepki süresi Maksimum 1 ms
Kontrol çıkışı NPN açık kolektör
Çalışma modu Light ON / Dark ON seçilebilir
Besleme gerilimi 10-30 V DC
Akım tüketimi Maksimum 30 mA
Maksimum yük akımı 100 mA
Maksimum yük gerilimi 30 V DC
Artık gerilim NPN için maksimum 2 V DC
Histerezis Algılama mesafesinin maksimum %20'si
Hassasiyet ayarı Ayar potansiyometresi
Gövde çapı M18 × 1
Bağlantı tipi M12 erkek, 4 pinli konnektör
Koruma sınıfı IP67 (IEC)
Çalışma sıcaklığı -25 °C ile +60 °C
Depolama sıcaklığı -30 °C ile +70 °C
Ortam nemi %35-85 RH, yoğuşmasız
Ortam ışığı dayanımı Güneş: 11.000 lx, akkor lamba: 3.000 lx (maks.)
Gövde malzemesi Nikel kaplı pirinç
Lens malzemesi PMMA (akrilik)
Net ağırlık Yaklaşık 30 g
Paketli ağırlık Yaklaşık 140 g

Cisimden Yansımalı Fotoelektrik Sensör Nasıl Çalışır?

Autonics BRQM100-DDTA-C, kızılötesi LED ışık kaynağından gönderdiği ışığın nesne yüzeyinden yansımasını algılayarak çalışır. Yansıyan ışık sensörün alıcı devresinde değerlendirilir ve seçilen çalışma moduna göre NPN çıkış sinyali oluşturulur.

Cisimden yansımalı algılama sayesinde ayrı bir reflektör veya karşılıklı alıcı ünitesi kullanılmasına gerek kalmaz. Metal, plastik, karton ve benzeri uygun nesneler algılanabilir. Ancak algılama mesafesi nesnenin rengi, boyutu, yüzeyi ve ışığı yansıtma özelliğine göre değişebilir.

Light ON ve Dark ON Çalışma Modları

BRQM100-DDTA-C modeli, Light ON ve Dark ON çalışma modlarını destekler. Mod seçimi, M12 konnektör üzerindeki kontrol bağlantısıyla gerçekleştirilir.

  • Light ON: Sensör yeterli yansıyan ışık algıladığında çıkış aktif olur.
  • Dark ON: Sensör yeterli yansıyan ışık algılamadığında çıkış aktif olur.

Çalışma modunun seçilebilir olması, sensörün farklı PLC kontrol senaryolarına ve nesne algılama uygulamalarına uyarlanmasına yardımcı olur.

Autonics BRQM100-DDTA-C Kullanım Alanları

Autonics BRQM100-DDTA-C, endüstriyel üretim ortamlarında nesne varlığının ve geçişinin kontrol edilmesi gereken uygulamalarda kullanılabilir.

  • Konveyör bantlarında nesne algılama
  • Otomatik paketleme ve ambalaj makineleri
  • Üretim hatlarında ürün varlık kontrolü
  • Plastik ve metal parçaların geçiş kontrolü
  • PLC kontrollü nesne sayma uygulamaları
  • Otomatik montaj ve taşıma sistemleri
  • Makine otomasyonu ve pozisyon kontrolü
  • Depolama ve malzeme taşıma uygulamaları
  • Karton, kutu ve ambalaj malzemelerinin algılanması

M12 Konnektör Bağlantısı

BRQM100-DDTA-C, M12 erkek 4 pinli konnektör üzerinden elektriksel bağlantıya sahiptir. Üretici bağlantı şemasındaki pin görevleri aşağıdaki gibidir:

  • Pin 1 - Kahverengi: Pozitif besleme (+V)
  • Pin 2 - Beyaz: Light ON / Dark ON kontrol bağlantısı
  • Pin 3 - Mavi: Negatif besleme (0V)
  • Pin 4 - Siyah: NPN kontrol çıkışı

Çalışma modu bağlantısı: Dark ON için beyaz kontrol hattı +V'ye; Light ON için beyaz kontrol hattı 0V'ye bağlanır. Bağlantı öncesinde üreticinin güncel bağlantı şeması kontrol edilmelidir.

Önemli: BRQM100-DDTA-C konnektörlü modeldir. Sabit 2 metre kablolu bir model değildir. Bağlantı için uygun M12 dişi konnektörlü kablo kullanılmalıdır. Bağlantı kablosunun ürün paketine dahil olup olmadığı ayrıca kontrol edilmelidir.

Montaj ve Hassasiyet Ayarı

BRQM100-DDTA-C modelinin 100 mm nominal algılama mesafesi, 100 × 100 mm mat beyaz kâğıt referans hedef kullanılarak belirlenmiştir. Bu nedenle her nesnenin aynı mesafeden algılanacağı varsayılmamalıdır.

Sensörün hassasiyet ayarı kullanılarak algılama performansı uygulamaya uygun şekilde düzenlenebilir. Özellikle koyu renkli, parlak ve yarı saydam nesnelerde gerçek çalışma mesafesi test edilmelidir.

Montaj sırasında optik yüzeyin temiz tutulması, sensörün doğru hizalanması ve ortam ışığının algılama performansına etkisinin değerlendirilmesi önerilir.
