Autonics BRQM3M-PDTA-C-P M18 Reflektörlü Fotoelektrik Sensör

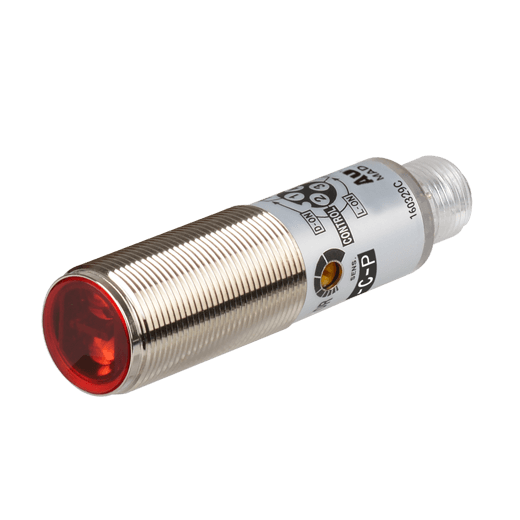

Autonics BRQM3M-PDTA-C-P M18 3 Metre PNP Reflektörlü Fotoelektrik Sensör

Autonics BRQM3M-PDTA-C-P, endüstriyel otomasyon sistemlerinde nesnelerin temassız algılanması için geliştirilmiş, 3 metre algılama mesafesine sahip, polarize reflektörlü fotoelektrik sensördür. M18 silindirik metal gövdesi, 660 nm kırmızı LED ışık kaynağı, PNP açık kolektör çıkışı ve M12 konnektör bağlantısıyla konveyör sistemleri, üretim hatları, paketleme makineleri ve çeşitli otomasyon uygulamalarında kullanılabilir.

Autonics BRQ serisine ait olan BRQM3M-PDTA-C-P, dahili polarizasyon filtresi, maksimum 1 ms tepki süresi, ayarlanabilir hassasiyet, seçilebilir Light ON / Dark ON çalışma modları ve IP67 koruma sınıfıyla endüstriyel nesne algılama uygulamalarına yönelik bir çözümdür.

Reflektörlü algılama yönteminde sensörün ışık vericisi ve alıcısı aynı gövde içerisinde yer alır. Sensör tarafından gönderilen kırmızı ışık, karşısına yerleştirilen reflektörden yansıyarak alıcıya geri döner.

Bir nesne sensör ile reflektör arasındaki ışık yolunu kestiğinde, sensör bu değişimi algılar ve seçilen çalışma moduna göre PNP kontrol çıkışının durumunu değiştirir.

Önemli: BRQM3M-PDTA-C-P, PNP çıkışlı, M12 konnektörlü ve reflektörlü bir fotoelektrik sensördür. Sabit 2 metre bağlantı kablosu bulunmaz. Uyumlu M12 dişi konnektör kablosu kullanılmalıdır.

Autonics BRQM3M-PDTA-C-P Öne Çıkan Özellikleri

• 3 metre algılama mesafesi: MS-2A reflektör ile 3 metreye kadar nominal algılama.
• Polarize reflektörlü algılama: Işığın reflektörden geri dönüşünü değerlendirir.
• Dahili polarizasyon filtresi: Belirli parlak yüzeylerin oluşturduğu yanlış algılama riskini azaltmaya yardımcı olur.
• M18 silindirik metal gövde: M18 × 1 dişli sensör tasarımı.
• Nikel kaplı pirinç yapı: Endüstriyel makinelere montaja uygun gövde.
• 660 nm kırmızı LED: Görünür kırmızı ışıkla optik hizalama.
• PNP açık kolektör çıkışı: Uyumlu PLC ve elektronik kontrol sistemleriyle kullanım.
• Light ON / Dark ON seçimi: Beyaz kontrol hattı üzerinden çalışma modu belirleme.
• Maksimum 1 ms tepki süresi: Hareketli nesnelerin algılanmasına uygun hızlı anahtarlama.
• 10-30 V DC besleme: Endüstriyel DC kontrol sistemlerine uyumlu çalışma aralığı.
• Maksimum 30 mA tüketim: Düşük akım gereksinimi.
• 100 mA çıkış akımı: Uyumlu kontrol devreleri için maksimum yük kapasitesi.
• M12 konnektör bağlantısı: Değiştirilebilir sensör kablosuyla kolay bağlantı ve bakım.
• Hassasiyet ayarı: Sensör üzerindeki potansiyometre ile optik algılama ayarı.
• Sarı çalışma LED'i: Kontrol çıkışının durumunu gösterir.
• Yeşil kararlılık LED'i: Algılama kararlılığının görsel olarak izlenmesine yardımcı olur.
• IP67 koruma: Toza ve standartta belirtilen koşullarda geçici suya daldırmaya karşı koruma.
• Elektriksel koruma devreleri: Besleme/çıkış ters polaritesi, kısa devre ve aşırı akım koruması.
• Karşılıklı girişim önleme: Yakın optik sensörlerden kaynaklanabilecek girişimlerin azaltılmasına yardımcı işlev.
• MS-2A reflektör: Üretici tarafından belirtilen referans reflektör.

Autonics BRQM3M-PDTA-C-P Teknik Özellikleri

Reflektörlü Fotoelektrik Sensör Nasıl Çalışır?

Autonics BRQM3M-PDTA-C-P, reflektörlü (retroreflective) fotoelektrik algılama yöntemiyle çalışır.

Sensörün içerisindeki 660 nm kırmızı LED ışık vericisi, algılama yönünde bir ışık demeti oluşturur. Bu ışık, sensörün karşısına yerleştirilen reflektörden yansıyarak aynı sensör gövdesindeki alıcıya döner.

Sensör ve reflektör arasında opak bir nesne bulunduğunda geri dönen ışık miktarı azalır veya ışık yolu tamamen kesilir.

Sensörün elektronik devresi bu değişimi değerlendirir ve seçilen Light ON veya Dark ON moduna göre PNP kontrol çıkışını anahtarlar.

Bu algılama yönteminde verici ve alıcı aynı gövdede bulunduğu için karşıda ikinci bir elektronik sensör kullanılması gerekmez. Ancak uygun reflektörün karşıya yerleştirilmesi gereklidir.

3 Metre Algılama Mesafesi ve Reflektör Kullanımı

BRQM3M-PDTA-C-P modelinin 3 metre nominal algılama mesafesi, Autonics MS-2A reflektör kullanılarak belirlenmiştir.

Üreticinin montaj talimatlarına göre sensör ile reflektör arasındaki mesafe 0,1 metreden fazla olmalıdır.

Sensör, reflektörün uygun şekilde karşısına yerleştirilmeli ve optik eksenler hizalanmalıdır.

Reflektör yerine farklı bir yansıtıcı bant kullanılması durumunda gerçek algılama mesafesi bandın boyutuna ve yansıtma özelliklerine bağlı olarak değişebilir.

Önemli: 3 metre mesafe, her reflektör veya her montaj koşulunda garanti edilen sabit bir değer değildir. Gerçek uygulamada sensör, reflektör ve hedef nesne birlikte test edilmelidir.

Polarizasyon Filtresi Ne İşe Yarar?

BRQM3M-PDTA-C-P, dahili polarizasyon filtresine sahip reflektörlü fotoelektrik sensördür.

Reflektörlü sensörlerde, bazı parlak veya yansıtıcı nesneler sensörden gönderilen ışığı geri yansıtarak yanlış algılama oluşturabilir.

Polarizasyon filtresi, uygun reflektörden geri dönen ışığın optik özelliklerinden yararlanarak diğer yüzeylerin oluşturduğu istenmeyen yansımaları ayırt etmeye yardımcı olur.

Bu özellik özellikle parlak ambalajların, metalik yüzeylerin ve yansıtıcı malzemelerin bulunduğu belirli uygulamalarda avantaj sağlayabilir.

Bununla birlikte polarizasyon filtresi, tüm parlak veya şeffaf nesnelerin her koşulda kesin olarak algılanacağını garanti etmez.

Light ON ve Dark ON Çalışma Modları

Autonics BRQM3M-PDTA-C-P, Light ON ve Dark ON çalışma modlarını destekler.

Çalışma modu, M12 konnektör üzerindeki beyaz kontrol hattının bağlantısına göre seçilir.

• Light ON: Beyaz kontrol hattı 0V hattına bağlanır. Reflektörden yeterli ışık geri döndüğünde PNP çıkış aktif olur.
• Dark ON: Beyaz kontrol hattı pozitif beslemeye (+V) bağlanır. Reflektörden gelen ışık yeterli olmadığında PNP çıkış aktif olur.

Reflektörlü bir uygulamada Dark ON modu, sensör ile reflektör arasından geçen opak bir nesnenin ışık yolunu kesmesiyle çıkışın aktif olmasının istendiği durumlarda kullanılabilir.

Çok önemli: Beyaz kontrol hattı açıkta bırakılmamalıdır. Üreticinin belirttiği bağlantı şekline göre 0V veya +V hattına bağlanmalıdır.

Light ON / Dark ON seçimi, sensörün PNP çıkış tipini değiştirmez; yalnızca çıkışın hangi algılama koşulunda aktif olacağını belirler.

PNP Açık Kolektör Çıkışı

BRQM3M-PDTA-C-P, PNP açık kolektör transistör çıkışına sahiptir.

Kontrol çıkışı aktif olduğunda uyumlu yük veya PLC girişine pozitif besleme yönünde anahtarlama sinyali sağlar.

• Kontrol çıkışı: PNP açık kolektör.
• Maksimum yük akımı: 100 mA.
• Maksimum yük gerilimi: 30 V DC.
• Artık gerilim: Maksimum 2 V DC.
• Aktif çalışma koşulu: Light ON / Dark ON seçimine bağlıdır.

Bağlı PLC'nin dijital giriş yapısının PNP sensör çıkışıyla uyumlu olması gerekir.

Model farkı: BRQM3M-PDTA-C-P PNP çıkışlıdır. BRQM3M-PDTA-C ise NPN çıkışlı farklı bir modeldir.

M12 Konnektör ve Elektriksel Bağlantılar

Autonics BRQM3M-PDTA-C-P, M12 erkek konnektörlü, 4 pinli bir fotoelektrik sensördür.

Konnektör pinlerinin görevleri:

• Pin 1 – Kahverengi: Pozitif DC besleme (+V).
• Pin 2 – Beyaz: Light ON / Dark ON kontrol girişi.
• Pin 3 – Mavi: Negatif besleme (0V).
• Pin 4 – Siyah: PNP kontrol çıkışı (OUT).

Sensörün besleme gerilimi 10-30 V DC aralığındadır.

Light ON seçimi: Pin 2, Pin 3 üzerinden 0V hattına bağlanır.

Dark ON seçimi: Pin 2, Pin 1 üzerinden pozitif besleme hattına bağlanır.

Önemli: Bu modelde sabit 2 metre sensör kablosu bulunmaz. Uyumlu M12 dişi bağlantı kablosu ayrıca temin edilmelidir.

Elektriksel bağlantılar enerji kesilmiş durumda yapılmalı, üreticinin pin şemasına uyulmalı ve maksimum 100 mA çıkış akımı sınırı aşılmamalıdır.

Sensör doğrudan 100-240 V AC şebeke gerilimine bağlanmamalıdır.

Hassasiyet Ayarı ve LED Göstergeler

BRQM3M-PDTA-C-P üzerinde hassasiyet ayar potansiyometresi bulunur.

Bu ayar sayesinde optik algılama eşiği ve reflektörden dönen ışığa verilen tepki uygulamaya uygun şekilde düzenlenebilir.

Sensörün iki ayrı LED göstergesi vardır:

• Sarı LED: Çalışma ve kontrol çıkışı durumunu gösterir.
• Yeşil LED: Algılama kararlılığının değerlendirilmesine yardımcı olur.

Ayar yapılırken sensör ile reflektör karşılıklı olarak yerleştirilmeli, yansıyan ışığın kararlı şekilde alınması sağlanmalıdır.

Ardından algılanacak nesne ışık yoluna getirilerek çıkışın doğru şekilde anahtarlandığı kontrol edilmelidir.

Kurulum önerisi: Sensörün ayarı yalnızca boş konumda değil, gerçek hedef nesneyle birlikte doğrulanmalıdır.

Autonics BRQM3M-PDTA-C-P Kullanım Alanları

Autonics BRQM3M-PDTA-C-P, sensör ile reflektör arasından geçen nesnelerin varlık veya geçiş bilgisinin algılanması gereken endüstriyel otomasyon uygulamalarında kullanılabilir.

• Konveyör bantlarında ürün geçiş kontrolü
• Otomatik paketleme ve ambalaj makineleri
• Endüstriyel üretim hatlarında ürün algılama
• Kutu, koli ve paketlerin geçiş tespiti
• Otomatik montaj ve taşıma sistemleri
• Ürün sayma ve ayırma mekanizmaları
• Depolama ve malzeme taşıma otomasyonu
• PNP girişli PLC kontrollü makine sistemleri
• Ürün varlığına bağlı tetikleme uygulamaları
• Otomatik besleme ve konum izleme mekanizmaları
• Uygun opak ürünlerin geçiş kontrolü

Kullanılacak hedefin boyutu, opaklığı, yansıtıcılığı ve geçiş hızı, uygulama uygunluğu açısından değerlendirilmelidir.

M18 Metal Gövde ve Montaj Özellikleri

Autonics BRQM3M-PDTA-C-P, M18 × 1 dişli silindirik gövdeye sahiptir.

Gövdesi nikel kaplı pirinç malzemeden üretilmiştir. Lens ve lens kapağında PMMA akrilik kullanılır.

M18 bağlantı somunları yardımıyla uygun makine gövdesine veya montaj braketine sabitlenebilir.

Sensör ve reflektör karşılıklı konumlandırılmalı, optik eksenler uygun biçimde hizalanmalıdır.

Üretici kullanım kılavuzundaki montaj ve sıkma torku değerlerine uyulmalıdır.

Sensörün M12 konnektörüne bağlanacak kablo için yeterli montaj alanı ve bükülme payı bırakılmalıdır.

Hizalama tamamlandıktan sonra reflektörün ve sensörün mekanik bağlantıları sabitlenmelidir.

1 ms Tepki Süresi

BRQM3M-PDTA-C-P, maksimum 1 ms tepki süresine sahiptir.

Bu özellik, hareketli nesnelerin hızlı biçimde algılanmasının gerekli olduğu uygulamalarda avantaj sağlayabilir.

Bununla birlikte gerçek uygulamada hedef boyutu, konveyör hızı, optik hizalama ve bağlı PLC'nin giriş tarama süresi birlikte değerlendirilmelidir.

1 ms tepki süresi, her hızda veya her hedef boyutunda hatasız algılama garantisi anlamına gelmez.

IP67 Koruma ve Çalışma Koşulları

Autonics BRQM3M-PDTA-C-P, IP67 koruma sınıfına sahiptir.

IP67 sınıfı, toz girişine karşı tam korumayı ve standartta belirtilen koşullarda geçici suya daldırmaya karşı dayanımı ifade eder.

Konnektörlü modellerde uygun ve sızdırmaz M12 bağlantı kablosu kullanılması önemlidir.

Sensörün çalışma sıcaklığı -25 °C ile +60 °C aralığındadır.

Optik yüzeyin kirlenmesi, yoğuşma ve aşırı ortam ışığı algılama performansını etkileyebilir.

IP67 koruması, sürekli su altında çalışma, yüksek basınçlı yıkama veya her türlü kimyasal ortama dayanıklılık anlamına gelmez.

Güvenlik notu: BRQM3M-PDTA-C-P, personel emniyeti için tasarlanmış sertifikalı bir güvenlik sensörü değildir. Makine güvenliği gerektiren uygulamalarda uygun güvenlik sistemleri kullanılmalıdır.
