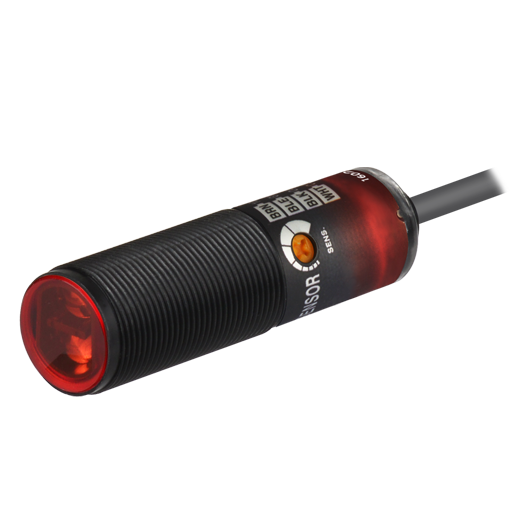

Autonics BRQP100-DDTA-P M18 100 mm PNP Fotoelektrik Sensör – Cisimden Yansımalı

Autonics BRQP100-DDTA-P M18 100 mm PNP Fotoelektrik Sensör – Cisimden Yansımalı

Satış Fiyatı
3.140,15 TL
(Kdv Dahil)
İndirimli Fiyat
1.617,21 TL
(Kdv Dahil)
Marka
Stok Kodu
BRQP100-DDTA-P
Fiyat
51,90 USD + KDV
Havale
1.584,87 TL (%2,00 havale indirimi)
*167,91 TL den başlayan taksitlerle!!
Hızlı Gönderi
  • Güvenli Ödeme
  • Kurumsal / Faturalı Satış
  • Teknik Destek
  • Havale / Kredi Kartı ile Ödeme
3 Desiye Kadar Ücretsiz Kargo İmkanı
2.000 TL ve üzeri
Kapıda Ödeme Avantajı
Kapıda ödeme yapabilirsiniz
Güvenli Alışveriş
256Bit SSL Sertifikası
Taksit Seçeneği
Kredi Kartı ile Güvenli Ödeme

Autonics BRQP100-DDTA-P M18 100 mm PNP Fotoelektrik Sensör

Autonics BRQP100-DDTA-P, endüstriyel otomasyon sistemlerinde nesnelerin fiziksel temas olmadan algılanması için geliştirilmiş, 100 mm algılama mesafesine sahip cisimden yansımalı (Diffuse Reflective) fotoelektrik sensördür. M18 silindirik plastik gövdesi, PNP açık kolektör çıkışı ve 2 metre bağlantı kablosuyla konveyör sistemleri, otomatik üretim hatları ve nesne algılama uygulamalarında kullanılabilir.

Autonics BRQ serisinin plastik gövdeli modellerinden biri olan BRQP100-DDTA-P; 850 nm kızılötesi LED ışık kaynağı, maksimum 1 ms tepki süresi, 10-30 V DC besleme aralığı ve IP67 koruma sınıfıyla endüstriyel kullanım için tasarlanmıştır.

Light ON / Dark ON seçilebilir çalışma modları, ayarlanabilir algılama hassasiyeti, sarı çalışma LED'i ve yeşil kararlılık göstergesi sayesinde farklı otomasyon uygulamalarına uyarlanabilir. Cisimden yansımalı algılama yöntemi, ayrı bir reflektör veya karşılıklı alıcı ünitesi gerektirmez.

Autonics BRQP100-DDTA-P Öne Çıkan Özellikleri

  • 100 mm algılama mesafesi: Nesnelerin temassız algılanmasını sağlar.
  • Cisimden yansımalı algılama: Ayrı bir reflektör veya alıcı ünitesi gerektirmez.
  • M18 silindirik plastik gövde: Polikarbonat malzemesiyle kompakt ve hafif yapı sunar.
  • PNP açık kolektör çıkış: Uyumlu PLC ve otomasyon kontrol sistemlerinde kullanılabilir.
  • Light ON / Dark ON: Beyaz kontrol kablosuyla seçilebilir çalışma modu.
  • 850 nm kızılötesi LED: Nesne algılama için kızılötesi ışık kaynağı kullanır.
  • Maksimum 1 ms tepki süresi: Hızlı nesne algılama uygulamalarına uygundur.
  • Ayarlanabilir hassasiyet: Algılama performansı potansiyometre üzerinden düzenlenebilir.
  • 10-30 V DC besleme: Endüstriyel DC kontrol sistemleriyle uyumludur.
  • IP67 koruma sınıfı: Toza ve geçici suya daldırmaya karşı koruma sağlar.
  • 2 metre kablo: Standart 4 telli elektriksel bağlantı sunar.
  • Çalışma göstergesi: Sarı LED ile çıkış durumunun izlenmesini sağlar.
  • Kararlılık göstergesi: Yeşil LED ile algılama kararlılığının görsel takibini sağlar.
  • Koruma devreleri: Ters polarite ve çıkış kısa devre/aşırı akım koruması içerir.
  • Karşılıklı girişim önleme: Yakın sensörlerin optik olarak birbirini etkileme riskini azaltmaya yardımcı olur.

Autonics BRQP100-DDTA-P Teknik Özellikleri

Marka Autonics
Model BRQP100-DDTA-P
Seri BRQ
Ürün tipi Fotoelektrik sensör
Algılama yöntemi Cisimden yansımalı (Diffuse Reflective)
Algılama yönü Ön yüz
Algılama mesafesi 100 mm
Referans hedef 100 × 100 mm mat beyaz kâğıt
Algılanabilir nesneler Opak ve yarı saydam nesneler
Işık kaynağı Kızılötesi LED (850 nm)
Tepki süresi Maksimum 1 ms
Kontrol çıkışı PNP açık kolektör
Çalışma modu Light ON / Dark ON seçilebilir
Besleme gerilimi 10-30 V DC
Akım tüketimi Maksimum 30 mA
Maksimum yük akımı 100 mA
Maksimum yük gerilimi 30 V DC
Artık gerilim Maksimum 2 V DC
Histerezis Nominal algılama mesafesinin maksimum %20'si
Hassasiyet ayarı Ayar potansiyometresi
Gövde çapı M18 × 1
Bağlantı tipi 4 telli, kablolu
Kablo uzunluğu 2 metre
Kablo dış çapı Ø4 mm
Koruma sınıfı IP67 (IEC)
Çalışma sıcaklığı -25 °C ile +60 °C
Depolama sıcaklığı -30 °C ile +70 °C
Ortam nemi %35-85 RH, yoğuşmasız
Ortam ışığı dayanımı Güneş ışığı: 11.000 lx / Akkor lamba: 3.000 lx (maks.)
Gövde malzemesi Polikarbonat (PC)
Lens malzemesi PMMA (akrilik)
Net ağırlık Yaklaşık 60 g
Paketli ağırlık Yaklaşık 120 g
Durum göstergeleri Sarı çalışma ve yeşil kararlılık LED'leri

Cisimden Yansımalı Fotoelektrik Sensör Nasıl Çalışır?

Autonics BRQP100-DDTA-P, kızılötesi LED kaynağından gönderdiği ışığın nesne yüzeyinden yansımasını algılayarak çalışır. Nesneden geri yansıyan ışık, sensörün alıcı devresi tarafından değerlendirilir ve seçilen çalışma moduna göre PNP kontrol çıkışı oluşturulur.

Cisimden yansımalı algılama prensibi sayesinde ayrı bir reflektör veya karşılıklı alıcı ünitesi kullanılmasına gerek kalmaz. Metal, plastik, karton ve benzeri uygun nesnelerin algılanmasında kullanılabilir.

Algılama mesafesi nesnenin boyutuna, rengine, yüzey özelliklerine ve ışığı yansıtma kapasitesine bağlı olarak değişebilir.

Light ON ve Dark ON Çalışma Modları

BRQP100-DDTA-P, Light ON / Dark ON çalışma modlarını destekler. Mod seçimi, beyaz kontrol kablosu aracılığıyla gerçekleştirilir.

  • Light ON: Sensör yeterli yansıyan ışık algıladığında PNP kontrol çıkışı aktif olur.
  • Dark ON: Sensör yeterli yansıyan ışık algılamadığında PNP kontrol çıkışı aktif olur.

Bu özellik, sensörün farklı PLC kontrol sistemlerine ve nesne algılama senaryolarına uyarlanmasını sağlar.

Autonics BRQP100-DDTA-P Kullanım Alanları

Autonics BRQP100-DDTA-P, endüstriyel otomasyon sistemlerinde nesne varlığının, geçişinin ve konumunun algılanması gereken uygulamalarda kullanılabilir.

  • Konveyör bantlarında nesne algılama
  • Otomatik paketleme ve ambalaj makineleri
  • Üretim hatlarında ürün varlık kontrolü
  • Plastik ve metal parçaların geçiş kontrolü
  • PLC kontrollü nesne sayma uygulamaları
  • Otomatik montaj ve taşıma sistemleri
  • Endüstriyel makine otomasyonu
  • Depolama ve malzeme taşıma sistemleri
  • Karton, kutu ve ambalaj malzemesi tespiti
  • Otomatik ürün besleme ve ayırma sistemleri

PNP Çıkış ve Kablo Bağlantıları

BRQP100-DDTA-P, 2 metre uzunluğunda 4 telli bağlantı kablosuna sahiptir. Standart kablo renkleri ve bağlantı görevleri aşağıdaki gibidir:

  • Kahverengi: Pozitif besleme (+V)
  • Mavi: Negatif besleme (0V)
  • Siyah: PNP kontrol çıkışı
  • Beyaz: Light ON / Dark ON çalışma modu seçimi

Önemli: Çalışma modu kontrol hattının bağlanma şekli için üreticinin güncel bağlantı şemasına uyulmalıdır. Sensör, PNP çıkışıyla uyumlu PLC dijital girişleri veya kontrol devreleriyle kullanılmalıdır.

Elektriksel bağlantılar enerji kesilerek yapılmalı ve maksimum 100 mA çıkış yük akımı sınırı aşılmamalıdır.

Montaj ve Algılama Hassasiyeti

Autonics BRQP100-DDTA-P modelinin 100 mm nominal algılama mesafesi, 100 × 100 mm mat beyaz kâğıt referans hedef kullanılarak belirlenmiştir. Bu nedenle farklı nesnelerin aynı mesafeden algılanacağı varsayılmamalıdır.

Sensör üzerinde bulunan hassasiyet ayar potansiyometresi kullanılarak algılama performansı uygulamaya göre düzenlenebilir. Koyu renkli, parlak ve yarı saydam nesnelerde gerçek çalışma mesafesinin test edilmesi önerilir.

Sarı çalışma ve yeşil kararlılık LED'leri, montaj ve hassasiyet ayarı sırasında algılama durumunun izlenmesini kolaylaştırır.

Montaj sırasında sensörün optik yüzeyi temiz tutulmalı, doğru hizalama yapılmalı ve ortam ışığının algılama performansı üzerindeki etkisi dikkate alınmalıdır.
