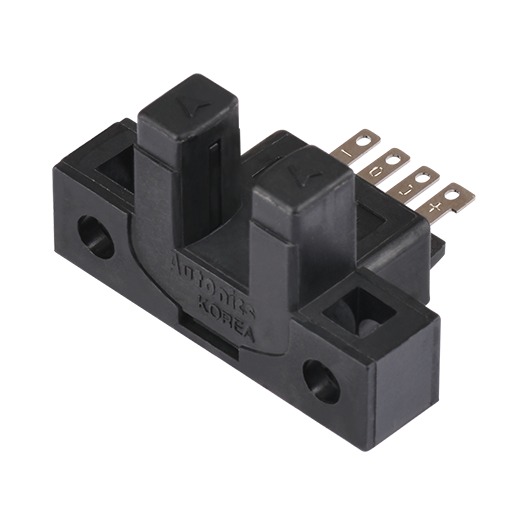

Autonics BS5-L2M L Tipi 5 mm NPN Fotomikro Sensör
Autonics BS5-L2M, endüstriyel otomasyon sistemlerinde küçük nesnelerin hassas ve temassız olarak algılanması için geliştirilmiş, 5 mm sabit algılama aralığına sahip L tipi fotomikro sensördür. Kompakt tasarımı, NPN açık kolektör çıkışı ve konnektörlü bağlantısıyla hassas konum algılama, küçük parça sayma ve üretim hattı kontrol uygulamalarında kullanılabilir.
Autonics BS5 serisinin bir üyesi olan BS5-L2M, karşılıklı ışın (Through-beam) algılama yöntemiyle çalışır. 940 nm kızılötesi LED ışık kaynağı, 2 kHz tepki frekansı ve maksimum 20 µs Light ON tepki süresiyle hızlı nesne algılama uygulamalarına yönelik bir çözüm sunar.
Sensörün L şeklindeki gövdesi üzerinde verici ve alıcı birimleri karşılıklı konumlandırılmıştır. Opak bir nesne iki birimin arasındaki ışın yolunu kestiğinde, sensörün kontrol çıkışı seçilen çalışma moduna göre değişir.
BS5-L2M konnektörlü modeldir. Sensör gövdesinde sabit bağlantı kablosu bulunmaz. Elektriksel bağlantı için uyumlu CT-01 soket veya CT-02 konnektör kablosu kullanılabilir. Bu aksesuarların ürünle birlikte verilip verilmediği sipariş öncesinde kontrol edilmelidir.
Autonics BS5-L2M Öne Çıkan Özellikleri
- 5 mm sabit algılama aralığı: Küçük opak nesnelerin sensör yarığından geçerken algılanmasını sağlar.
- L tipi kompakt gövde: Dar montaj alanlarında kullanılabilir.
- Fotomikro sensör yapısı: Verici ve alıcı aynı gövdede karşılıklı yer alır.
- Karşılıklı ışın algılama: Nesnenin ışık demetini kesmesiyle çalışır.
- Hassas hedef algılama: Uygun koşullarda minimum Ø0,8 × 2 mm opak hedefleri algılayabilir.
- NPN açık kolektör çıkışı: Uyumlu PLC ve kontrol devrelerinde kullanılabilir.
- Light ON / Dark ON: Kontrol terminali üzerinden çalışma modu seçilebilir.
- 940 nm kızılötesi LED: Optik algılama için kızılötesi ışık kaynağı kullanır.
- 2 kHz tepki frekansı: Hızlı hareket eden küçük parçaların algılanmasına uygundur.
- 20 µs Light ON tepki süresi: Yüksek hızlı algılama uygulamalarına uygun hızlı yanıt verir.
- 5-24 V DC besleme: Geniş DC besleme aralığıyla farklı kontrol sistemlerine uyarlanabilir.
- 100 mA maksimum yük akımı: NPN transistör kontrol çıkışı sunar.
- Konnektörlü bağlantı: Uygun soket veya konnektör kablosuyla elektriksel bağlantı sağlar.
- Kırmızı LED gösterge: Çalışma durumunun görsel takibini kolaylaştırır.
- PBT gövde: Kompakt ve dayanıklı plastik yapı.
- IP50 koruma sınıfı: Toza karşı sınırlı koruma sağlar; su girişine karşı koruma derecesi bulunmaz.
- Entegre koruma devreleri: Ters polarite ve çıkış kısa devre/aşırı akım koruması.
Autonics BS5-L2M Teknik Özellikleri
| Marka | Autonics |
| Model | BS5-L2M |
| Seri | BS5 |
| Sensör tipi | Fotomikro / yarık tipi fotoelektrik sensör |
| Gövde tipi | L tipi |
| Algılama yöntemi | Karşılıklı ışın (Through-beam), modülasyonsuz |
| Algılama aralığı | 5 mm, sabit |
| Algılanabilir nesneler | Opak nesneler |
| Minimum algılanabilir hedef | Ø0,8 × 2 mm opak nesne |
| Işık kaynağı | Kızılötesi LED, 940 nm |
| Kontrol çıkışı | NPN açık kolektör |
| Çalışma modu | Light ON / Dark ON seçilebilir |
| Mod seçimi | Kontrol terminali üzerinden |
| Light ON tepki süresi | Maksimum 20 µs |
| Dark ON tepki süresi | Maksimum 100 µs |
| Tepki frekansı | 2 kHz |
| Besleme gerilimi | 5-24 V DC ±%10 |
| Akım tüketimi | Maksimum 30 mA |
| Maksimum yük gerilimi | 30 V DC |
| Maksimum yük akımı | 100 mA |
| Artık gerilim | Maksimum 1,2 V DC |
| Histerezis | Maksimum 0,05 mm |
| Bağlantı tipi | Konnektörlü |
| Bağlantı aksesuarları | CT-01 soket / CT-02 konnektör kablosu (ayrı satılır) |
| Koruma sınıfı | IP50 |
| Çalışma sıcaklığı | -20 °C ile +55 °C |
| Depolama sıcaklığı | -25 °C ile +85 °C |
| Ortam nemi | %35-85 RH, yoğuşmasız |
| Ortam ışığı dayanımı | Floresan ışık: maksimum 1.000 lx |
| Gövde malzemesi | PBT |
| Algılama yüzeyi | Polikarbonat (PC) |
| Durum göstergesi | Kırmızı LED |
| Koruma devreleri | Ters besleme polaritesi ve çıkış kısa devre/aşırı akım koruması |
| Yaklaşık net ağırlık | 30 g |
| Yaklaşık paketli ağırlık | 50 g |
Fotomikro Sensör Nasıl Çalışır?
Autonics BS5-L2M, karşılıklı ışın prensibiyle çalışan bir fotoelektrik sensördür. Sensörün bir tarafında kızılötesi ışık vericisi, diğer tarafında ise ışık alıcısı bulunur.
Vericiden gönderilen ışık demeti normal koşullarda alıcıya ulaşır. Opak bir nesne sensörün 5 mm genişliğindeki algılama boşluğundan geçtiğinde ışık demeti kesilir.
Sensörün elektronik devresi bu değişimi algılayarak seçilen çalışma moduna göre NPN çıkışının durumunu değiştirir.
Karşılıklı ışın yöntemi, opak nesnelerde yüzeyin yansıtıcılığına daha az bağımlı bir algılama sağlar. Ancak nesnenin ışın yolunu yeterli ölçüde kesmesi gerekir.
Önemli: 5 mm değeri bir mesafe ölçüm aralığı değildir. Sensörün verici ve alıcısı arasındaki sabit algılama boşluğudur.
Light ON ve Dark ON Çalışma Modları
BS5-L2M modeli, Light ON ve Dark ON çalışma modlarını destekler. Çalışma modu konnektördeki kontrol terminali üzerinden belirlenir.
- Light ON: Alıcı ışığı aldığında NPN çıkışı aktif olur.
- Dark ON: Nesne ışık demetini kestiğinde NPN çıkışı aktif olur.
Üretici bağlantı şemasına göre Light ON için kontrol terminali pozitif besleme (+V) terminaline bağlanır. Dark ON için kontrol terminali bağlantısız bırakılır.
İlgili kontrol terminallerinin konumu, Autonics bağlantı kılavuzundaki konnektör şemasından doğrulanmalıdır.
Autonics BS5-L2M Kullanım Alanları
Autonics BS5-L2M, küçük nesnelerin konumunun, varlığının ve geçişinin algılanması gereken hızlı otomasyon uygulamalarında kullanılabilir.
- Küçük parça sayma ve geçiş algılama
- Otomatik montaj makinelerinde konum kontrolü
- Elektronik üretim ve montaj hatları
- Makine mekanizmalarında referans konum algılama
- Döner disk veya uygun işaretleyicilerde geçiş tespiti
- Kompakt taşıma ve parça besleme sistemleri
- Hızlı hareket eden küçük opak parçaların tespiti
- PLC kontrollü endüstriyel otomasyon uygulamaları
- Robotik mekanizmalarda pozisyon bilgisi oluşturma
- Dar alanlarda temassız algılama
NPN Çıkış ve Konnektör Bağlantısı
Autonics BS5-L2M, NPN açık kolektör çıkışlı, konnektör bağlantılı bir fotomikro sensördür.
Elektriksel bağlantı için uyumlu bağlantı soketi veya konnektör kablosu kullanılmalıdır. Temel bağlantı işlevleri şunlardır:
- +V: Pozitif DC besleme
- 0V: Negatif DC besleme
- OUT: NPN kontrol çıkışı
- CONTROL: Light ON / Dark ON mod seçimi
Sensörün besleme gerilimi 5-24 V DC ±%10 aralığındadır. Maksimum çıkış yük akımı 100 mA değerindedir.
NPN çıkışı aktif olduğunda çıkış transistörü iletime geçerek uygun yük devresinde negatif yönlü anahtarlama gerçekleştirir.
Bağlantı uyarısı: Konnektör uçlarına doğrudan lehim yapılmamalıdır. Autonics tarafından önerilen CT-01 veya CT-02 bağlantı aksesuarları kullanılmalıdır.
Bağlantı işlemleri enerji kesilerek yapılmalı, üretici terminal şemasına uyulmalı ve maksimum çıkış akımı aşılmamalıdır.
Montaj ve Algılama Hassasiyeti
BS5-L2M, L tipi kompakt gövde yapısına sahiptir. Sensör, küçük parçaların 5 mm algılama boşluğundan geçeceği şekilde konumlandırılmalıdır.
Üretici tarafından belirtilen minimum algılama hedefi Ø0,8 × 2 mm opak nesnedir. Gerçek algılama performansı nesnenin boyutuna, şekline, geçiş yönüne ve montaj koşullarına bağlı olarak değişebilir.
Sensörün yüksek tepki frekansı, hızlı geçişlerin algılanmasında avantaj sağlar. Ancak gerçek sayma başarısı, geçiş hızı, hedef boyutu ve bağlı kontrol sisteminin giriş tarama süresiyle birlikte değerlendirilmelidir.
IP50 koruma sınıfı nedeniyle sensör doğrudan suya, yoğun sıvı sıçramalarına ve uygun olmayan dış ortam koşullarına maruz bırakılmamalıdır.
Güvenlik notu: BS5-L2M, personel güvenliği için tasarlanmış sertifikalı bir emniyet sensörü değildir. Makine güvenliği gerektiren uygulamalarda uygun güvenlik sistemleri kullanılmalıdır.
