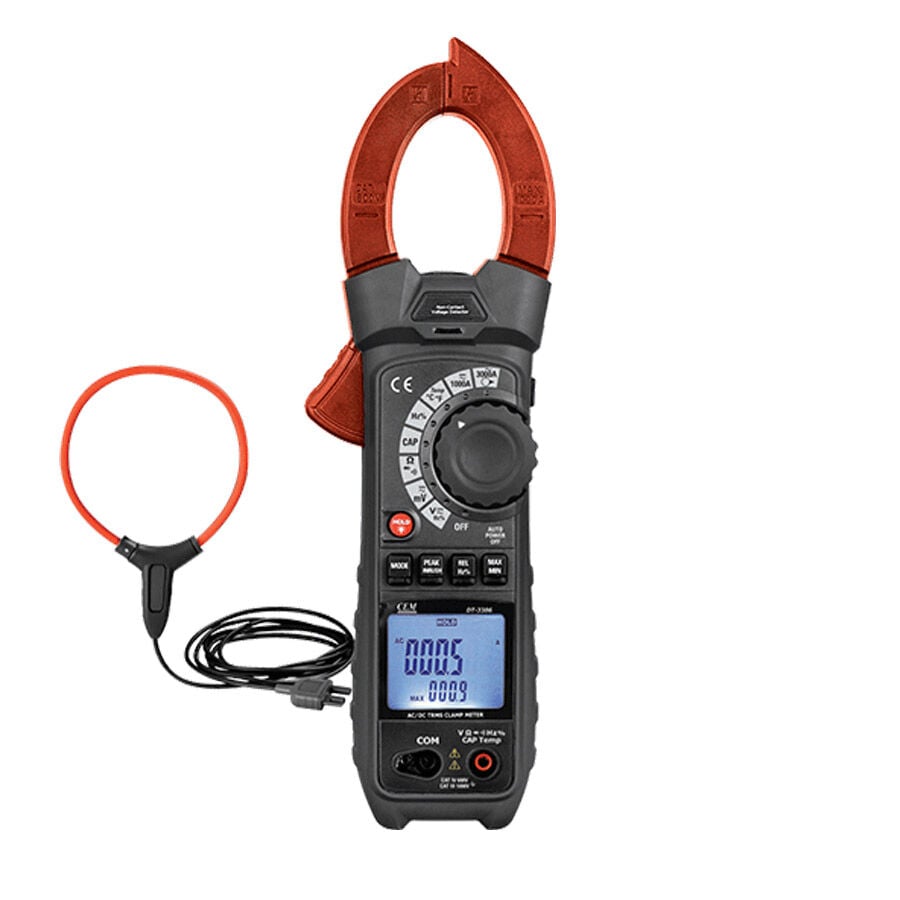

CEM DT-3386 3000A Esnek Pensli AC/DC True RMS Pensampermetre
CEM DT-3386 esnek pensli True RMS pensampermetre, yüksek akım ölçümleri, elektriksel bakım ve endüstriyel test uygulamaları için geliştirilmiş çok fonksiyonlu bir dijital ölçüm cihazıdır. Standart pens sistemi ile 1000 A'ya kadar AC ve DC akım ölçümü yapabilirken, esnek akım probu sayesinde 3000 A'ya kadar AC akım ölçümü gerçekleştirebilir.
True RMS ölçüm teknolojisi, sinüs dalga biçimi bozulmuş alternatif akım ve gerilimlerin etkin değerlerinin ölçülmesine yardımcı olur. Frekans konvertörleri, motor sürücüleri, endüstriyel elektrik panoları ve enerji dağıtım sistemlerinde profesyonel kullanım imkânı sunar.
CEM DT-3386; akım ve gerilim ölçümüne ek olarak direnç, kapasitans, frekans, görev döngüsü, K tipi termokupl sıcaklığı, süreklilik ve diyot testi fonksiyonlarına sahiptir. Bluetooth üzerinden Meterbox Pro uygulamasıyla bağlantı kurularak uyumlu mobil cihazlarda ölçüm değerleri görüntülenebilir.
Öne çıkan özellik: 1000 A AC/DC standart pens ölçümü, 3000 A AC esnek akım probu, True RMS teknolojisi, 50.000 count aydınlatmalı LCD ekran, Bluetooth, 48 mm çene açıklığı, INRUSH, MAX/MIN, Peak Hold, REL ve NCV temassız gerilim algılama.
CEM DT-3386'nın Öne Çıkan Özellikleri
- 1000 A AC/DC akım ölçümü: Standart pens çenesi ile alternatif ve doğru akım ölçümü.
- 3000 A AC esnek prob: Yüksek akımlı iletkenlerde ve dar alanlarda alternatif akım ölçümü.
- True RMS: Sinüzoidal ve bozulmuş AC dalga biçimlerinde etkin değer ölçümü.
- 50.000 count LCD: Yüksek gösterim kapasitesine sahip arka aydınlatmalı ekran.
- Bluetooth bağlantısı: Meterbox Pro uyumlu mobil cihazlarda uzaktan ölçüm görüntüleme.
- NCV algılama: Temassız alternatif gerilim varlığına ilişkin ön kontrol.
- INRUSH: Motorların ve elektriksel yüklerin kalkış akımını değerlendirmeye yardımcı olur.
- Peak Hold: AC akım ve gerilim dalga şekillerindeki tepe değerleri yakalar.
- MAX/MIN: Ölçüm boyunca en yüksek ve en düşük değerleri gösterir.
- Data HOLD: Ölçülen değeri ekranda sabitler.
- REL: Bağıl ölçüm ve referans değer karşılaştırması yapılmasını sağlar.
- 48 mm çene açıklığı: Uygun çapta iletkenlerin kolayca kavranmasını sağlar.
- Gerilim ölçümü: AC ve DC gerilim ölçüm fonksiyonlarına sahiptir.
- Direnç ve kapasitans: Elektronik bileşen ve devre testlerinde kullanılabilir.
- Frekans ve görev döngüsü: Hz ve yüzde cinsinden ölçüm imkânı.
- K tipi sıcaklık ölçümü: Uyumlu termokupl probuyla sıcaklık ölçümü.
- Diyot ve süreklilik testi: Elektriksel bağlantıların ve bileşenlerin kontrolü.
- Dahili el feneri: Düşük ışıklı elektrik panolarında kullanım kolaylığı.
- Otomatik kapanma: Pil tüketimini azaltmaya yardımcı olur.
- Çift katmanlı gövde: Saha çalışmalarına uygun ergonomik ve dayanıklı tasarım.
CEM DT-3386 Teknik Özellikleri
Aşağıdaki ölçüm sınırları, CEM Türkiye tarafından sunulan kullanım kılavuzunun ayrıntılı teknik tablosuna göre hazırlanmıştır.
| Marka / Model | CEM DT-3386 |
| Cihaz tipi | Esnek problu AC/DC True RMS pensampermetre |
| Standart pens AC akım | 1000 A |
| Standart pens DC akım | 1000 A |
| Esnek prob AC akım | 3000 A |
| Esnek prob DC akım | Desteklenmez |
| AC akım ölçüm yöntemi | True RMS |
| DC gerilim aralığı | 1000 V'a kadar |
| AC gerilim aralığı | 750 V'a kadar (kılavuz teknik tablosu) |
| Direnç ölçümü | 40 MΩ'a kadar (kılavuz teknik tablosu) |
| Kapasitans ölçümü | 5 mF'a kadar |
| Frekans ölçümü | 50 MHz'e kadar (kılavuz teknik tablosu) |
| Görev döngüsü | %5,0–95,0 |
| K tipi sıcaklık aralığı | -100°C ile +1000°C (cihaz giriş aralığı) |
| Sıcaklık doğruluğu | ±(%1 okuma + 2°C), prob hatası hariç |
| AC akım doğruluğu | Kademeye bağlı; teknik föyde standart pens için ±(%2,5 + 5 digit) temel değer |
| Esnek prob doğruluğu | ±(%2,8 + 8 digit) temel değer |
| Ekran | 50.000 count aydınlatmalı LCD |
| Pens çene açıklığı | 48 mm |
| Esnek bobin ölçüsü | 140 × 180 mm (kılavuz bilgisi) |
| Ölçüm hızı | Yaklaşık 2 okuma/sn |
| Süreklilik eşiği | Yaklaşık 50 Ω altında sesli uyarı |
| Diyot testi | Yaklaşık 0,3 mA test akımı |
| Ölçüm fonksiyonları | HOLD, MAX/MIN, Peak Hold, INRUSH, REL |
| Temassız algılama | NCV AC gerilim algılama |
| Kablosuz bağlantı | Bluetooth / Meterbox Pro |
| Ek özellikler | El feneri, otomatik kapanma, düşük pil göstergesi |
| Çalışma sıcaklığı | +5°C ile +40°C |
| Depolama sıcaklığı | -20°C ile +60°C |
| Güç kaynağı | 1 adet 9V pil |
| Otomatik kapanma | Yaklaşık 30 dakika |
| Boyutlar | 230 × 76 × 40 mm |
| Ağırlık | Yaklaşık 315 g |
Not: Teknik kılavuz ile satış sayfasında bazı ölçüm sınırları farklı belirtilmektedir. Özellikle AC gerilim, direnç, frekans ve güvenlik kategorileri için Türkiye'de sevk edilecek cihazın güncel üretici föyü esas alınmalıdır.
3000A Esnek Akım Probu ile Yüksek Akım Ölçümü
CEM DT-3386'nın en önemli özelliklerinden biri 3000 A AC esnek akım probudur. Esnek prob, standart pens çenesinin yerleştirilmesinin zor olduğu kalabalık elektrik panolarında, büyük iletkenlerin çevresinde ve dar erişim noktalarında ölçüm yapılmasını kolaylaştırır.
Esnek akım probu, uygun bir iletkenin etrafına yerleştirilerek alternatif akımın ölçülmesini sağlar. Bu sayede yüksek akımlı enerji hatları ve endüstriyel tesislerde pratik bir ölçüm çözümü sunar.
Önemli teknik ayrım: Standart pens ile 1000 A AC/DC ölçümü yapılabilir. Esnek akım probu ise yalnızca 3000 A'ya kadar AC akım ölçümünü destekler. Esnek prob üzerinden DC akım ölçümü yapılmaz.
True RMS Teknolojisi Nedir?
True RMS (Gerçek Etkin Değer), alternatif akım ve gerilim sinyallerinin etkin değerinin dalga biçimi dikkate alınarak hesaplanmasını sağlar.
Modern elektrik sistemlerinde frekans konvertörleri, motor sürücüleri, doğrultucular ve elektronik yükler nedeniyle akım ve gerilim dalga şekilleri ideal sinüs formundan sapabilir.
CEM DT-3386'nın True RMS teknolojisi, cihazın belirtilen frekans ve ölçüm koşulları içerisinde bu tür AC sinyallerin değerlendirilmesine yardımcı olur.
INRUSH ile Motor Kalkış Akımı Ölçümü
Elektrik motorları ilk çalıştırıldığında normal çalışma akımından daha yüksek akım çekebilir. Bu durum kalkış akımı (Inrush Current) olarak adlandırılır.
CEM DT-3386'nın INRUSH fonksiyonu, motorların ve elektriksel yüklerin başlangıç anındaki akım davranışını değerlendirmek için kullanılabilir. Bu özellik motor bakımında, yük kontrolünde ve arıza araştırma çalışmalarında avantaj sağlar.
Bluetooth ve Meterbox Pro Bağlantısı
CEM DT-3386 Bluetooth bağlantısı, ölçüm değerlerinin Meterbox Pro uygulamasıyla uyumlu mobil cihazlarda görüntülenmesini sağlar.
Uygulamanın desteklediği özellikler çerçevesinde ölçüm verileri incelenebilir, kaydedilebilir ve paylaşılabilir. Bu özellik özellikle elektrik panolarında ölçüm ekranının uzaktan takip edilmesi gereken durumlarda kullanım kolaylığı sunar.
Bluetooth bağlantısının kullanılabilmesi için uygulama ve mobil cihaz uyumluluğu kontrol edilmelidir.
NCV Temassız Gerilim Algılama
CEM DT-3386, NCV (Non-Contact Voltage) fonksiyonu sayesinde uygun AC elektrik hatlarında gerilim varlığına ilişkin temassız algılama yapılmasına yardımcı olur.
Bu özellik elektrik bakım ve kontrol uygulamalarında ön değerlendirme amacıyla kullanılabilir.
Güvenlik uyarısı: NCV fonksiyonu gerilim yokluğunu kesin olarak doğrulamak için kullanılmamalıdır. Gerilimsiz çalışma öncesinde uygun test cihazı ve doğrulanmış kontrol prosedürleri kullanılmalıdır.
Peak Hold, MAX/MIN, HOLD ve REL
- Peak Hold: AC akım veya gerilim sinyalindeki tepe değerlerin yakalanmasına yardımcı olur.
- MAX: Ölçüm sırasında kaydedilen en yüksek değeri gösterir.
- MIN: Ölçüm sırasında kaydedilen en düşük değeri gösterir.
- HOLD: Ölçüm sonucunu ekranda sabitler.
- REL: Mevcut ölçüm sonucunun bir referans değere göre değerlendirilmesini sağlar.
Bu fonksiyonlar sayesinde anlık ölçüm sonuçlarının karşılaştırılması, akım değişimlerinin izlenmesi ve elektriksel arıza araştırmaları daha pratik şekilde gerçekleştirilebilir.
K Tipi Termokupl ile Sıcaklık Ölçümü
CEM DT-3386, uygun K tipi termokupl probu kullanılarak sıcaklık ölçümü yapılmasını destekler.
Üretici kullanım kılavuzunda cihazın K tipi sıcaklık giriş aralığı -100°C ile +1000°C olarak belirtilmektedir.
Bu aralık cihazın elektronik ölçüm kapasitesini ifade eder. Gerçek kullanılabilir sıcaklık aralığı bağlanan termokupl probunun teknik sınırlarına göre değişebilir.
CEM DT-3386 Kullanım Alanları
Endüstriyel Elektrik Bakımı
Fabrika elektrik panoları, motor besleme hatları, kontaktörler, elektriksel yükler ve dağıtım sistemlerinde akım ve gerilim kontrollerinde kullanılabilir.
Motor ve Sürücü Sistemleri
Elektrik motorları, pompa sistemleri, fanlar ve sürücülü makinelerde çalışma akımı ile kalkış akımının ölçülmesi ve karşılaştırılması için uygundur.
Elektrik Dağıtım Panoları
Ana dağıtım panoları, enerji besleme hatları ve yüksek akımlı iletkenlerin bulunduğu sistemlerde standart pens ve esnek prob seçenekleriyle ölçüm kolaylığı sunar.
HVAC ve İklimlendirme Sistemleri
Klima, havalandırma, kompresör, pompa ve elektrik motorlarının çalışma akımlarının kontrolünde kullanılabilir. K tipi sıcaklık ölçümüyle bakım çalışmalarına ek ölçüm imkânı sunar.
Jeneratör ve UPS Sistemleri
Jeneratör çıkışları, UPS besleme hatları ve yedek enerji sistemlerinde uygun ölçüm koşullarında akım ve gerilim kontrolü yapılmasına yardımcı olur.
Teknik Servis ve Arıza Tespiti
Elektrik bakım ekipleri ve teknik servisler tarafından akım, gerilim, direnç, süreklilik, diyot ve kapasitans ölçümleri için çok amaçlı olarak kullanılabilir.
Standart Pens ve Esnek Pens Arasındaki Fark
Standart pens çenesi, uygun çapta tek bir iletkeni kavrayarak 1000 A'ya kadar AC veya DC akım ölçümü sağlar.
Esnek akım probu ise daha büyük veya erişimi zor iletkenlerin etrafına yerleştirilebilir. Böylece 3000 A'ya kadar AC akım ölçümü yapılabilir.
Esnek probun en önemli avantajı, dar pano yerleşimlerinde ve kalın iletkenlerde kolay konumlandırılabilmesidir.
Ölçüm Güvenliği ve Kullanım Uyarıları
Elektriksel ölçümler yalnızca uygun eğitim almış, yetkin personel tarafından yapılmalıdır. Ölçüm öncesinde cihazın, test uçlarının ve esnek akım probunun güvenlik sınıflandırması kontrol edilmelidir.
Cihazın gövde işaretlemeleri, güncel üretici kılavuzu ve ölçüm aksesuarlarının sınırları birlikte değerlendirilmelidir.
Önemli bilgi: Akım ölçümünde pens içerisine tek bir iletken alınmalıdır. Direnç, süreklilik ve diyot testleri enerjisi kesilmiş devrelerde gerçekleştirilmelidir. Cihazın ölçüm kategorisi ve gerilim sınırları aşılmamalıdır. Çalışma öncesinde üretici kullanım kılavuzu okunmalıdır.
Paket İçeriği
Üretici katalogları ve tedarikçi ürün bilgilerinde aşağıdaki aksesuarlar yer almaktadır:
- 1 adet CEM DT-3386 True RMS pensampermetre
- 1 adet esnek AC akım probu
- 1 takım ölçüm test ucu
- 1 adet K tipi sıcaklık probu
- 1 adet taşıma çantası
- 1 adet 9V pil
- Kullanım kılavuzu
Not: Aksesuarların ve sıcaklık probunun Türkiye satış paketine dahil olma durumu, sevkiyat öncesinde tedarikçiden teyit edilmelidir.
Neden CEM DT-3386 Tercih Edilmeli?
CEM DT-3386 esnek pensli AC/DC True RMS pensampermetre, standart pens ve esnek akım probu seçeneklerini bir arada sunarak hem günlük elektrik bakım işlemleri hem de yüksek akımlı endüstriyel uygulamalar için esnek ölçüm imkânı sağlar.
True RMS teknolojisi, 3000 A AC esnek prob kapasitesi, INRUSH, Peak Hold, Bluetooth, NCV ve çok fonksiyonlu ölçüm seçenekleriyle profesyonel elektrik bakım ekipleri için kapsamlı bir test çözümüdür.
