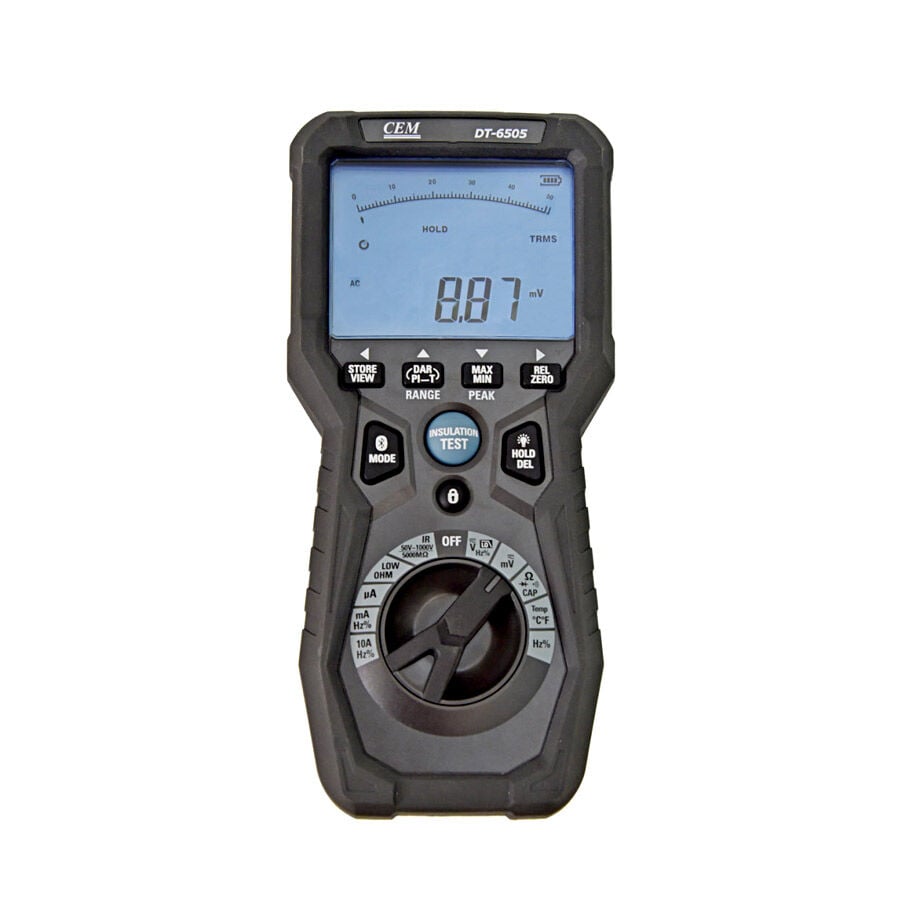

CEM DT-6505 1000V Yalıtım Test Cihazı, True RMS Multimetre ve Mikro-Ohmmetre
CEM DT-6505 yalıtım test cihazı, yalıtım direnci ölçümü, yüksek çözünürlüklü mikro-ohm ölçümü ve True RMS dijital multimetre fonksiyonlarını tek bir taşınabilir cihazda birleştiren profesyonel bir elektriksel test ve ölçüm çözümüdür. Endüstriyel bakım, elektrik tesisatı kontrolleri, motor testleri, enerji dağıtım sistemleri ve kalite kontrol uygulamalarında çok yönlü kullanım imkânı sunar.
125V, 250V, 500V ve 1000V DC yalıtım test gerilimleri sayesinde farklı elektriksel ekipmanların yalıtım direnci kontrolünde kullanılabilir. Cihaz, 4000 MΩ (4 GΩ) değerine kadar yalıtım direnci ölçüm kapasitesi sunar. Otomatik Polarizasyon İndeksi (PI) ve Dielektrik Soğurma Oranı (DAR) hesaplama fonksiyonları, yalıtım durumunun değerlendirilmesine yardımcı olur.
CEM DT-6505'in 4 telli Kelvin mikro-ohm ölçüm sistemi, çok düşük direnç değerlerinin hassas şekilde ölçülmesini sağlar. 10 A'ya kadar test akımı ve 1 mikro-ohm (1 µΩ) çözünürlük sayesinde iletken bağlantıları, kontaklar ve düşük dirençli elektriksel bileşenler kontrol edilebilir.
True RMS multimetre fonksiyonuyla AC/DC gerilim, AC/DC akım, direnç, frekans, kapasitans, sıcaklık, diyot ve süreklilik testleri gerçekleştirilebilir. Bluetooth bağlantısı, otomatik deşarj, karşılaştırma fonksiyonu ve dayanıklı taşınabilir yapısıyla profesyonel saha çalışmalarına uygun bir çözüm sunar.
Öne çıkan özellik: 125/250/500/1000V DC yalıtım testi, 4000 MΩ yalıtım direnci kapasitesi, 4 telli Kelvin yöntemiyle 1 µΩ çözünürlük, 10 A mikro-ohm test akımı, 1000V AC/DC True RMS multimetre, PI/DAR analizi, Bluetooth bağlantısı ve PASS/FAIL karşılaştırma fonksiyonu.
CEM DT-6505'in Öne Çıkan Özellikleri
- 3'ü 1 arada ölçüm sistemi: Yalıtım test cihazı, mikro-ohmmetre ve True RMS multimetre fonksiyonlarını birleştirir.
- Dört farklı yalıtım test gerilimi: 125V, 250V, 500V ve 1000V DC seçenekleri.
- 4000 MΩ yalıtım direnci: 4 GΩ'a kadar yalıtım direnci ölçümü.
- Polarizasyon İndeksi (PI): Zamanla değişen yalıtım direncinin değerlendirilmesini destekler.
- Dielektrik Soğurma Oranı (DAR): Yalıtım davranışının zamana bağlı analizine yardımcı olur.
- Otomatik deşarj: Yalıtım testinin ardından ölçülen devredeki kapasitif yükün boşaltılmasına yardımcı olur.
- PASS/FAIL karşılaştırması: Belirlenen test kriterlerine göre hızlı değerlendirme sağlar.
- 4 telli Kelvin ölçümü: Test kabloları ve bağlantı dirençlerinin ölçüm üzerindeki etkisini azaltır.
- 1 µΩ çözünürlük: Çok düşük dirençlerin hassas ölçümünü destekler.
- 10 A mikro-ohm test akımı: Düşük dirençli iletken ve bağlantılarda test imkânı sunar.
- Dört mikro-ohm kademesi: 60 mΩ, 600 mΩ, 6 Ω ve 60 Ω.
- True RMS: Alternatif akım ve gerilimde gerçek etkin değer ölçümü.
- 1000V AC/DC gerilim: Yüksek gerilimli elektrik tesisatı kontrollerinde multimetre ölçüm imkânı.
- 10 A AC/DC akım: Uygun bağlantılarla akım ölçümü.
- K tipi sıcaklık ölçümü: Uyumlu termokupl probuyla sıcaklık kontrolü.
- 200 mA süreklilik testi: İletken sürekliliğinin test edilmesi.
- Bluetooth bağlantısı: Uyumlu yazılım üzerinden kablosuz ölçüm verisi aktarımı.
- İletken uzunluğu ölçümü: Uygun kablo parametreleriyle uzunluk değerlendirme fonksiyonu.
- Otomatik ve manuel kademe: Desteklenen ölçüm fonksiyonlarında aralık seçimi.
- Otomatik kapanma: Güç tüketimini azaltmaya yardımcı olur.
- Dayanıklı gövde: Endüstriyel test ve saha çalışmalarına uygun taşınabilir tasarım.
CEM DT-6505 Teknik Özellikleri
Aşağıdaki teknik bilgiler CEM'in DT-6505 için yayımladığı üretici teknik tablosu esas alınarak düzenlenmiştir.
| Marka / Model | CEM DT-6505 |
| Cihaz tipi | Yalıtım test cihazı, mikro-ohmmetre ve True RMS multimetre |
| Yalıtım test gerilimleri | 125 / 250 / 500 / 1000 V DC |
| Yalıtım direnci üst sınırı | 4000 MΩ (4 GΩ) |
| 125V test aralığı | 0,125–4000 MΩ |
| 250V test aralığı | 0,250–4000 MΩ |
| 500V test aralığı | 0,500–4000 MΩ |
| 1000V test aralığı | 1–4000 MΩ |
| Yalıtım çözünürlüğü | En düşük 0,001 MΩ |
| Yalıtım doğruluğu (125/250/500V) | ±(%2 okuma + 10 digit) |
| Yalıtım doğruluğu (1000V) | ±(%3 okuma + 10 digit) |
| Yalıtım test akımı | Belirtilen test yükünde yaklaşık 1 mA |
| Yalıtım fonksiyonları | PI, DAR, PASS/FAIL, otomatik deşarj |
| Mikro-ohm ölçüm yöntemi | 4 telli Kelvin bağlantısı |
| Mikro-ohm 1. kademe | 60 mΩ / 1 µΩ / 10 A |
| Mikro-ohm 2. kademe | 600 mΩ / 10 µΩ / 1 A |
| Mikro-ohm 3. kademe | 6 Ω / 100 µΩ / 100 mA |
| Mikro-ohm 4. kademe | 60 Ω / 1 mΩ / 10 mA |
| 60 mΩ kademe doğruluğu | ±(%0,25 okuma + 25 µΩ) |
| 600 mΩ kademe doğruluğu | ±(%0,25 okuma + 250 µΩ) |
| 6 Ω kademe doğruluğu | ±(%0,25 okuma + 2,5 mΩ) |
| 60 Ω kademe doğruluğu | ±(%0,25 okuma + 25 mΩ) |
| AC gerilim | 1000 V'a kadar True RMS |
| DC gerilim | 1000 V'a kadar |
| DC gerilim temel doğruluğu | ±(%0,06 okuma + 4 digit) |
| AC gerilim temel doğruluğu | ±(%1,0 okuma + 30 digit) |
| AC akım | 10 A'ya kadar True RMS |
| DC akım | 10 A'ya kadar |
| Multimetre direnç aralığı | 40 MΩ'a kadar |
| Frekans ölçümü | 40 MHz'e kadar |
| Görev döngüsü | %0,1–99,9 |
| K tipi sıcaklık aralığı | -50°C ile +1200°C |
| Sıcaklık temel doğruluğu | ±(%1,0 okuma + 2,5°C), prob hariç |
| Süreklilik testi | 200 mA test akımı |
| İlave multimetre fonksiyonları | Kapasitans, diyot testi, görev döngüsü |
| Kablosuz bağlantı | Bluetooth |
| Güvenlik kategorisi | CAT III 1000 V / CAT IV 600 V |
| Otomatik kapanma | Var |
| Üretici tarafından belirtilen boyutlar | 217 × 110 × 48 mm |
| Üretici tarafından belirtilen ağırlık | Yaklaşık 631 g |
Not: Doğruluk değerleri üreticinin belirlediği referans koşullarda geçerlidir. Ölçümün yapılacağı devre, test gerilimi, problar ve kullanılan bağlantı yöntemi sonucu etkileyebilir.
3 Farklı Profesyonel Ölçüm Fonksiyonu
1. Yalıtım Direnci Ölçümü – Megohmmetre
CEM DT-6505, elektrik kablolarının, motor sargılarının, panoların ve uygun elektrikli ekipmanların yalıtım direncinin değerlendirilmesi için kullanılabilir.
125V, 250V, 500V ve 1000V DC test gerilimleri seçilerek 4000 MΩ'a kadar yalıtım direnci ölçülebilir. Uygulanacak test gerilimi, test edilen ekipmanın üretici talimatlarına ve ilgili test prosedürüne göre belirlenmelidir.
2. Yüksek Çözünürlüklü Mikro-Ohmmetre
Cihazın mikro-ohm ölçüm fonksiyonu, çok düşük elektriksel dirençlerin hassas olarak belirlenmesi için geliştirilmiştir.
4 telli Kelvin yöntemi, ölçüm akımını uygulayan iletkenler ile gerilim algılama bağlantılarını ayırarak kablo ve temas dirençlerinin ölçüm sonucuna etkisini azaltır.
Bu özellik; elektrik kontaklarının, iletken bağlantılarının, baraların ve düşük dirençli bileşenlerin kontrolünde avantaj sağlar.
3. True RMS Dijital Multimetre
CEM DT-6505, gelişmiş yalıtım ve mikro-ohm testlerine ek olarak tam kapsamlı bir True RMS dijital multimetre görevi görür.
1000V'a kadar AC/DC gerilim, 10 A'ya kadar AC/DC akım, direnç, frekans, kapasitans ve sıcaklık ölçüm fonksiyonları sayesinde günlük elektrik bakım uygulamalarında ayrı bir multimetre ihtiyacını azaltabilir.
PI ve DAR Yalıtım Analizi Nedir?
Polarizasyon İndeksi (PI) ve Dielektrik Soğurma Oranı (DAR), yalıtım direncinin zaman içerisindeki değişimine dayanan değerlendirme parametreleridir.
PI, uygun test prosedürlerinde genellikle 10. dakikadaki yalıtım direncinin 1. dakikadaki değere oranıyla hesaplanır. DAR ise daha kısa zaman aralıklarında alınan ölçümlerin oranıdır.
CEM DT-6505, bu değerlerin otomatik hesaplanmasını destekleyerek uzun süreli yalıtım değerlendirmelerinde ölçüm sürecini kolaylaştırır.
PI hesaplama örneği:
1. dakika yalıtım direnci: 100 MΩ
10. dakika yalıtım direnci: 250 MΩ
PI = 250 / 100 = 2,5
Bu hesaplama yalnızca yöntemi açıklamak amacıyla verilmiştir. PI ve DAR değerlerinin yorumlanması ekipmanın yalıtım malzemesine, sıcaklığına ve uygulanacak standarda bağlıdır. Tek başına belirli bir PI değeri, bütün ekipmanlar için genel geçme veya kalma kriteri değildir.
4 Telli Kelvin Ölçüm Tekniği
Çok düşük dirençler ölçülürken test kablolarının ve bağlantı noktalarının kendi dirençleri, ölçülen değerin önemli bir kısmını oluşturabilir.
Kelvin ölçüm yönteminde iki bağlantı test akımını taşırken diğer iki bağlantı ölçüm noktasındaki gerilimi algılar. Böylece düşük direnç değerleri daha hassas ölçülebilir.
CEM DT-6505, 60 mΩ kademesinde 10 A test akımı ve 1 µΩ çözünürlük sunar. Diğer direnç kademelerinde test akımı ve çözünürlük ölçüm aralığına göre değişir.
PASS/FAIL Karşılaştırma Fonksiyonu
CEM DT-6505'in karşılaştırma fonksiyonu, kullanıcı tarafından belirlenen test kriterlerine göre ölçüm sonuçlarının değerlendirilmesini kolaylaştırır.
Bu özellik, aynı türde birden fazla ekipmanın veya bağlantının kontrol edildiği kalite kontrol ve periyodik bakım çalışmalarında avantaj sağlayabilir.
Otomatik Deşarj Fonksiyonu
Yalıtım direnci testlerinde uygulanan DC test gerilimi, kabloların ve elektriksel ekipmanların kapasitif özellikleri nedeniyle test tamamlandıktan sonra bir süre mevcut olabilir.
CEM DT-6505'in otomatik deşarj özelliği, yalıtım testi sonrasında biriken kapasitif yükün boşaltılmasına yardımcı olur.
Otomatik deşarj, devrenin güvenli hale geldiğinin tek başına kanıtı değildir. Bağlantılara dokunmadan önce uygun yöntemle gerilim yokluğu doğrulanmalıdır.
Bluetooth ile Kablosuz Veri Aktarımı
CEM DT-6505, Bluetooth bağlantı arayüzü sayesinde ölçüm verilerinin uyumlu yazılım sistemlerine kablosuz olarak aktarılmasını destekler.
Üretici tarafından desteklenen yazılım ve bağlantı özellikleri kullanılarak ölçüm sonuçları bilgisayar veya uyumlu cihaz üzerinden değerlendirilebilir.
Yazılımın güncel işletim sistemleriyle uyumluluğu satış öncesinde kontrol edilmelidir.
CEM DT-6505 Kullanım Alanları
Elektrik Motorları ve Sargı Kontrolleri
Elektrik motorları ve uygun elektriksel makinelerde sargı yalıtım direncinin kontrol edilmesi, bakım süreçlerinin değerlendirilmesi ve arıza araştırmalarında kullanılabilir.
Elektrik Panoları ve Enerji Dağıtımı
Dağıtım panoları, elektriksel bağlantılar, kablolar ve enerji tesisatlarındaki uygun ölçüm noktalarında yalıtım ve düşük direnç testleri gerçekleştirilebilir.
Bara ve Bağlantı Direnci Kontrolü
Bara bağlantıları, elektrik kontakları ve düşük dirençli iletken bağlantılarının kontrolünde 4 telli mikro-ohm ölçüm fonksiyonu kullanılabilir.
Kablo ve İletken Testleri
Elektrik kablolarında yalıtım direnci, iletken sürekliliği ve düşük direnç ölçümleri için kullanılabilir.
Endüstriyel Bakım ve Arıza Tespiti
Fabrika bakım ekipleri, elektrik teknisyenleri ve servis personeli tarafından yalıtım bozulmalarının ve yüksek temas direnci oluşturabilecek bağlantı sorunlarının araştırılmasına yardımcı olur.
Üretim ve Kalite Kontrol
Elektriksel bileşenlerin, kablo gruplarının ve uygun elektrikli ekipmanların üretim sonrası kontrolünde yalıtım ve düşük direnç testleri için kullanılabilir.
Laboratuvar ve Teknik Servis
Profesyonel teknik servis ve elektrik test laboratuvarlarında True RMS multimetre, yalıtım test cihazı ve mikro-ohmmetre fonksiyonlarını birlikte kullanma imkânı sağlar.
True RMS Teknolojisi Neden Önemlidir?
True RMS (Gerçek Etkin Değer), AC akım ve gerilimin etkin değerinin dalga biçimi dikkate alınarak hesaplanmasını sağlar.
Frekans konvertörleri, motor sürücüleri ve elektronik yükler nedeniyle alternatif akım ve gerilim dalga şekilleri ideal sinüs formundan sapabilir.
True RMS ölçüm teknolojisi, cihazın teknik frekans ve dalga şekli sınırları içerisinde bu tür sinyallerin değerlendirilmesine yardımcı olur.
Elektriksel Güvenlik ve Kullanım Uyarıları
CEM DT-6505'in üretici bilgilerinde CAT III 1000V ve CAT IV 600V güvenlik kategorileri belirtilmektedir.
Bu kategoriler cihazın belirtilen ölçüm koşullarına göre tasarlandığını ifade eder. Ölçüm sırasında test uçlarının, probların ve bağlantı aksesuarlarının güvenlik sınırları da dikkate alınmalıdır.
Önemli güvenlik bilgisi:
- Yalıtım direnci testleri, enerjisi kesilmiş ve uygun şekilde izole edilmiş devrelerde yapılmalıdır.
- Test edilecek ekipmanın izin verilen yalıtım test gerilimi kontrol edilmelidir.
- Hassas elektronik devreler uygun şekilde ayrılmadan yüksek gerilimli yalıtım testine tabi tutulmamalıdır.
- Mikro-ohm ölçümleri enerjisiz ve güvenli hale getirilmiş bağlantılarda gerçekleştirilmelidir.
- Test sonrasında otomatik deşarjın tamamlandığı ve tehlikeli gerilim bulunmadığı doğrulanmalıdır.
- Elektriksel testler yalnızca eğitimli ve yetkin personel tarafından gerçekleştirilmelidir.
Paket İçeriği
CEM üretici bilgilerinde DT-6505 için aşağıdaki aksesuarlar belirtilmektedir:
- 1 adet CEM DT-6505 ana ölçüm cihazı
- 4 telli Kelvin bağlantı kabloları ve Kelvin klipsleri
- Elektriksel ölçüm test uçları
- Test butonlu yalıtım ölçüm probu
- K tipi sıcaklık probu
- Uyumlu veri aktarım / analiz yazılımı
- Taşıma çantası
Not: Üretici ve bölgesel tedarikçi dokümanlarında pil ile şarjlı batarya kullanılan paket versiyonları farklı şekilde belirtilmektedir. Güç kaynağı, şarj adaptörü ve bütün aksesuarların Türkiye satış paketine dahil olma durumu sipariş öncesinde teyit edilmelidir.
Neden CEM DT-6505 Tercih Edilmeli?
CEM DT-6505 yalıtım test cihazı, True RMS multimetre ve mikro-ohmmetre, üç farklı profesyonel test fonksiyonunu tek bir cihazda birleştirerek elektrik bakım personelinin farklı ölçüm ihtiyaçlarını karşılar.
1000V'a kadar yalıtım testi, 4 telli Kelvin mikro-ohm ölçümü, 10 A test akımı, PI/DAR analizi ve Bluetooth bağlantısı sayesinde endüstriyel bakım, üretim ve kalite kontrol uygulamalarında çok yönlü kullanım sunar.
