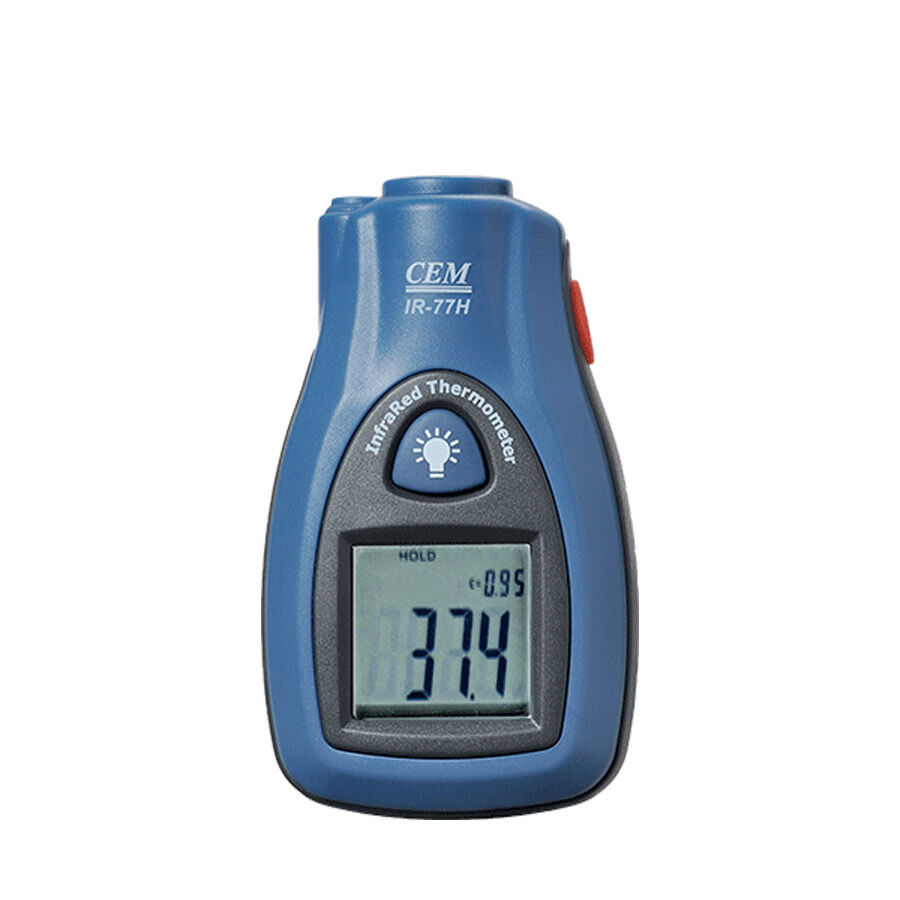

CEM IR-77H Mini Kızılötesi Termometre

CEM IR-77H Mini Kızılötesi Termometre – -30°C / +270°C Lazerli Sıcaklık Ölçer

CEM IR-77H mini kızılötesi termometre, çeşitli ekipman ve malzemelerin yüzey sıcaklığını fiziksel temas gerektirmeden ölçmek için geliştirilmiş, cep tipi taşınabilir bir infrared sıcaklık ölçüm cihazıdır. Kompakt gövdesi, hızlı ölçüm tepkisi ve lazerli hedefleme sistemi sayesinde HVAC, elektriksel bakım, otomotiv, mutfak ekipmanları ve genel teknik servis uygulamalarında pratik kullanım sunar.

-30°C ile +270°C sıcaklık ölçüm aralığı bulunan CEM IR-77H, soğuk yüzeylerden yüksek sıcaklıktaki uygun ekipmanlara kadar geniş bir kullanım alanına sahiptir. 0,1°C çözünürlük ve 1 saniyeden kısa tepki süresi sayesinde ölçüm sonuçları hızlıca görüntülenebilir.

6:1 mesafe/hedef oranı (D:S), ölçüm yapılan yüzeyin büyüklüğüne göre uygun mesafenin seçilmesini sağlar. Dahili Sınıf II lazer hedefleyici, ölçüm alanının merkezinin belirlenmesini kolaylaştırırken arka aydınlatmalı LCD ekran, düşük ışıklı alanlarda sıcaklık değerlerinin okunmasına yardımcı olur.

CEM Türkiye ürün bilgileri ve IR-77H kullanım kılavuzunda belirtilen 0,10–1,00 ayarlanabilir emisivite özelliği, farklı yüzeylerin kızılötesi ışınım özelliklerine uygun ölçüm parametresinin seçilmesine olanak tanır. Parlak ve yansıtıcı yüzeylerde ayrıca özel ölçüm önlemleri gerekebilir.

MAX/MIN sıcaklık takibi, Data HOLD, sürekli ölçüm kilidi ve yüksek sıcaklık alarmı fonksiyonlarıyla CEM IR-77H; ısıtma-soğutma sistemlerinin kontrolü, yüzey sıcaklığı taramaları ve periyodik bakım işlemlerinde kullanışlı bir ölçüm çözümü sunar.

2 adet AAA pil ile çalışan termometre, yaklaşık 81 gramlık hafif yapısı, dayanıklı ABS gövdesi ve bilek kayışıyla günlük servis çalışmalarında kolayca taşınabilir.

CEM IR-77H'nin Öne Çıkan Özellikleri

• Temassız yüzey sıcaklığı ölçümü: Ölçülecek malzemeye termometre probu temas ettirmeden sıcaklık kontrolü.
• -30°C / +270°C aralık: Soğutma sistemleri, ısıtma ekipmanları ve genel bakım kontrollerine uygun ölçüm kapasitesi.
• 0,1°C çözünürlük: Sıcaklık değerlerinin küçük gösterim adımlarıyla okunması.
• 6:1 optik oran: Mesafe ile ölçülen alan çapı arasındaki ilişkinin değerlendirilmesi.
• Sınıf II lazer: Ölçüm noktasının merkezini belirlemeye yardımcı olan hedefleme.
• Ayarlanabilir emisivite: CEM Türkiye ve model kılavuzunda belirtilen 0,10–1,00 ayar aralığı.
• Hızlı tepki: 1 saniyeden kısa sürede sıcaklık ölçümünün görüntülenmesi.
• MAX fonksiyonu: Tarama sırasında en yüksek sıcaklık değerinin görüntülenmesi.
• MIN fonksiyonu: Tarama sırasında en düşük sıcaklık değerinin görüntülenmesi.
• Data HOLD: Ölçüm sonrasında sıcaklık değerinin ekranda tutulması.
• LOCK modu: Sürekli ölçüm yapılmasını sağlayan kilitleme fonksiyonu.
• Yüksek sıcaklık alarmı: Belirlenen üst sıcaklık sınırına göre uyarı fonksiyonu.
• °C / °F birim seçimi: Celsius ve Fahrenheit sıcaklık gösterimi.
• LCD ekran: Yaklaşık 25 mm büyüklüğünde, arka aydınlatmalı dijital gösterge.
• Otomatik kapanma: Yaklaşık 10 saniye işlem yapılmadığında pil tüketimini azaltma.
• Düşük pil göstergesi: Pil değişim ihtiyacının takip edilmesini sağlar.
• ABS gövde: Günlük teknik servis çalışmalarında kullanım kolaylığı sunan hafif yapı.
• Cep tipi tasarım: Taşıması kolay küçük ve ergonomik gövde.

CEM IR-77H Teknik Özellikleri

Aşağıdaki teknik değerler CEM Türkiye ürün sayfası ve IR-77H kullanım kılavuzu esas alınarak hazırlanmıştır.

Teknik not: ±%2 veya ±2°C, üreticinin temel doğruluk bildirimi olup ölçüm koşullarına bağlıdır. 0,1°C ekran çözünürlüğü, 0,1°C mutlak ölçüm doğruluğu anlamına gelmez. Bazı uluslararası IR-77H katalogları emisiviteyi sabit 0,95 olarak verdiğinden sevkiyat versiyonu kontrol edilmelidir.

Kızılötesi Termometre Nedir?

Kızılötesi termometre (infrared termometre), nesnelerin yüzeyinden yayılan kızılötesi enerjiyi algılayarak yüzey sıcaklığını temas etmeden hesaplayan ölçüm cihazıdır.

Bu yöntem, hareketli veya sıcak ekipmanların yüzeyinde temaslı prob kullanmanın zor olduğu durumlarda pratik bir ölçüm imkânı sağlar.

CEM IR-77H, ölçüm alanından yayılan kızılötesi enerjiyi algılar ve seçilen emisivite parametresine göre sıcaklık değerini ekranda gösterir.

Cihaz yüzey sıcaklığını ölçer; ortam havası, nesnenin iç sıcaklığı veya insan vücut sıcaklığı için özel olarak tasarlanmış klinik termometrenin yerine kullanılmamalıdır.

-30°C ile +270°C Sıcaklık Ölçüm Aralığı

CEM IR-77H, -30°C ile +270°C arasında yüzey sıcaklığını temassız ölçmek üzere tasarlanmıştır.

Soğuk hava deposu ekipmanları, buzdolabı dış yüzeyleri, ısıtma sistemleri, fırın dış yüzeyleri, otomotiv parçaları ve uygun makine yüzeylerinde sıcaklık kontrolleri yapılabilir.

Bu aralık, cihazın çalışma ortamının da -30°C veya +270°C olabileceği anlamına gelmez. Cihazın kendi çalışma sıcaklığı kılavuzda 0°C ile +50°C olarak belirtilmiştir.

6:1 Optik Oran (D:S) Nedir?

D:S (Distance to Spot), ölçüm yapılan mesafe ile termometrenin algıladığı yaklaşık ölçüm alanı çapı arasındaki oranı ifade eder.

CEM IR-77H'nin 6:1 optik oranı, nominal olarak her 6 birim mesafeye karşılık yaklaşık 1 birim çapındaki alanın ölçüldüğünü ifade eder.

Örneğin küçük bir elektrik klemensi 60 cm uzaklıktan ölçülmeye çalışıldığında cihaz çevresindeki başka yüzeylerden gelen ışınımı da algılayabilir. Bu durumda okunan sıcaklık yalnızca klemense ait olmayabilir.

Küçük hedeflerde, güvenli yaklaşma mesafesi ve üretici talimatları korunarak daha uygun ölçüm mesafesi seçilmelidir.

6:1 oranı cihaz üzerinde değiştirilemez. Lazerin açılması veya kapatılması da optik ölçüm alanını değiştirmez.

Sınıf II Lazerli Hedefleme

CEM IR-77H üzerinde bulunan tek noktalı lazer hedefleme, termometrenin yöneltildiği alanın merkezini belirlemeyi kolaylaştırır.

Lazer ışığı, sıcaklık ölçümünü gerçekleştiren bileşen değildir. Gerçek sıcaklık ölçümü cihazın kızılötesi sensörüyle yapılır.

Cihazın lazeri gözlere veya yansıtıcı yüzeyler üzerinden göze ulaşabilecek yönlere tutulmamalıdır.

Ayarlanabilir Emisivite Ne İşe Yarar?

Emisivite, bir yüzeyin kızılötesi ışınım yayma özelliğini ifade eder. Farklı malzemeler aynı sıcaklıkta olsalar bile kızılötesi ışınım açısından farklı davranabilir.

CEM Türkiye açıklaması ve IR-77H model kılavuzunda, 0,10–1,00 emisivite ayarı belirtilmektedir.

Örneğin birçok mat boyalı veya yüksek emisiviteli yüzey için 0,95 değeri uygun bir başlangıç referansı olabilir. Parlak metallerin emisivitesi ise farklılık gösterebilir.

Emisivitenin ayarlanabilmesi, parlak metallerin her koşulda hatasız ölçülebileceği anlamına gelmez. Yansıtıcı yüzeylerde uygun referans ölçüm yöntemi ve yansıma etkisinin kontrol edilmesi gerekir.

Model versiyonu notu: Bazı CEM kataloglarında IR-77H emisivitesi sabit 0,95 olarak gösterilmektedir. Satın alınacak cihazın emisivite menüsü güncel tedarikçi tarafından doğrulanmalıdır.

MAX ve MIN Sıcaklık Fonksiyonları

CEM IR-77H kullanım kılavuzunda MAX ve MIN sıcaklık gösterim modları açıklanmaktadır.

• MAX: Ölçüm sırasında görülen en yüksek sıcaklığı takip etmeye yardımcı olur.
• MIN: Ölçüm sırasında görülen en düşük sıcaklığı takip etmeye yardımcı olur.

Bu fonksiyonlar, uygun bir yüzeydeki sıcaklık değişimlerinin araştırılması ve farklı noktaların karşılaştırılması için kullanılabilir.

LOCK – Sürekli Ölçüm Fonksiyonu

LOCK modu, ölçüm düğmesini sürekli basılı tutmaya gerek kalmadan sıcaklık değerinin takip edilmesini sağlayan bir fonksiyondur.

Bu özellik, ekipmanların çalışma sıcaklığının kısa süre boyunca izlenmesini veya yüzey taraması yapılmasını kolaylaştırır.

Sürekli ölçüm modu, cihazda uzun süreli veri kaydedici (datalogger) bulunduğu anlamına gelmez.

Yüksek Sıcaklık Alarmı

IR-77H kullanım kılavuzunda HAL (High Alarm) fonksiyonu belirtilmektedir.

Bu özellik, kullanıcı tarafından belirlenen yüksek sıcaklık sınırının kontrol edilmesine ve ilgili alarmın etkinleştirilmesine olanak tanır.

Yüksek sıcaklık alarmı, rutin yüzey sıcaklığı kontrollerinde beklenen sınırın üzerindeki ölçümlerin fark edilmesini kolaylaştırabilir.

Cihaz, endüstriyel güvenlik sistemlerinde kullanılan bağımsız yüksek sıcaklık koruma rölesi veya otomatik kapatma sistemi yerine kullanılmamalıdır.

Data HOLD ve LCD Ekran

Data HOLD fonksiyonu, ölçüm tamamlandığında son sıcaklık değerinin ekranda görüntülenmesini sağlar.

Arka aydınlatmalı 25 mm LCD ekran ise düşük ışıklı çalışma ortamlarında sıcaklık değerlerinin okunmasını kolaylaştırır.

Ekran üzerinde sıcaklık ölçümü, seçilen birim ve cihazın ilgili durum göstergeleri takip edilebilir.

CEM IR-77H Kullanım Alanları

HVAC ve İklimlendirme Sistemleri

Klima, soğutma ve ısıtma sistemlerinde uygun dış yüzeylerin sıcaklık kontrolünde kullanılabilir. Hava sıcaklığı veya boru içindeki akışkan sıcaklığıyla aynı ölçüm değildir.

Elektrik Panoları ve Teknik Bakım

Uygun mesafeden erişilebilir elektrik ekipmanı dış yüzeylerinde anormal sıcaklık seviyelerinin ön kontrolünü destekler.

Küçük klemens veya bağlantılarda 6:1 optik oranın sınırlamaları dikkate alınmalıdır. Enerjili panolarda bütün güvenlik mesafeleri korunmalıdır.

Otomotiv ve Motor Kontrolleri

Motor parçalarının, radyatör dış yüzeylerinin, uygun hortum ve mekanik bileşenlerin yüzey sıcaklıklarının kontrolünde kullanılabilir.

Buzdolabı ve Dondurucu Kontrolleri

Buzdolabı, dondurucu, soğutma dolabı ve benzeri ekipmanların yüzey sıcaklık kontrollerini destekler.

Cihazın ölçtüğü yüzey sıcaklığı, dolap içerisindeki hava sıcaklığının veya gıdanın merkez sıcaklığının yerine doğrudan kullanılmamalıdır.

Mutfak ve Gıda Ekipmanları

Fırın, ızgara, pişirme tezgâhı, saklama ekipmanı ve mutfak yüzeylerinin sıcaklık kontrolünde kullanılabilir.

Gıda ürünlerinin çekirdek sıcaklığını ölçmek için uygun saplamalı termometre kullanılmalıdır.

Endüstriyel Makine Bakımı

Motor gövdeleri, makine kapakları, uygun boru ve mekanik ekipmanlarda yüzey sıcaklıklarının karşılaştırmalı kontrolünü kolaylaştırır.

Isıtma Sistemleri

Radyatörler, kalorifer tesisatı dış yüzeyleri ve uygun ısıtma ekipmanlarında yüzey sıcaklığının izlenmesini destekler.

Laboratuvar ve Teknik Eğitim

Kızılötesi sıcaklık ölçümünün, emisivitenin ve mesafe/hedef oranının incelendiği uygun eğitim uygulamalarında kullanılabilir.

CEM IR-77H Nasıl Kullanılır?

1. Pillerin uygun durumda olduğunu ve kızılötesi sensör açıklığının temizliğini kontrol edin.
2. Ölçüm yapılacak yüzeyin sıcaklık aralığının cihazın teknik sınırlarına uygun olduğundan emin olun.
3. Yüzeyin malzeme ve kaplama özelliğine göre emisivite ayarını kontrol edin.
4. Ölçülecek hedefin 6:1 optik orana göre yeterince büyük olduğundan emin olun.
5. Termometreyi hedef yüzeye yönlendirin.
6. Gerekirse lazer hedeflemeyi etkinleştirin ve ölçüm alanının merkezini belirleyin.
7. MEAS düğmesine basarak sıcaklık ölçümünü gerçekleştirin.
8. Sıcaklık sonucunu °C veya °F cinsinden okuyun.
9. Gerekli durumlarda MAX/MIN, LOCK veya yüksek alarm modlarını kullanın.
10. Ölçümü tamamladıktan sonra son değeri ekranda inceleyin.
11. Cihazı uygun şekilde temizleyip güvenli bir ortamda saklayın.

Fonksiyon tuşlarının kullanım sırası, kılavuzda belirtilen SET, LASER ve MEAS düzenine göre uygulanmalıdır.

CEM IR-77H ile Termal Kamera Arasındaki Fark

CEM IR-77H, belirli bir ölçüm alanının ortalama kızılötesi yüzey sıcaklığını sayısal olarak gösterir.

Termal kamera ise çok sayıda kızılötesi algılama noktasıyla bir alanın sıcaklık dağılımını görüntüleyebilir.

Belirli bir yüzeyin sıcaklığı hızlıca kontrol edilecekse IR-77H pratik bir çözümdür. Geniş alanlarda sıcak ve soğuk bölgelerin görsel olarak bulunması gerektiğinde uygun bir termal kamera tercih edilmelidir.

Ölçüm Güvenliği ve Kullanım Uyarıları

Paket İçeriği

CEM IR-77H üretici katalog ve bölgesel paket bilgilerinde aşağıdaki parçalar belirtilmektedir:

• 1 adet CEM IR-77H mini kızılötesi termometre
• 2 adet AAA pil
• Bilek taşıma kayışı
• Kullanım kılavuzu
• Üretici ambalajı

Not: Güncel Türkiye satış paketinde pillerin, bilek kayışının, kılavuzun ve diğer aksesuarların bulunma durumu tedarikçiden teyit edilmelidir. Akredite kalibrasyon sertifikası standart pakete dahil kabul edilmemelidir.

Neden CEM IR-77H Tercih Edilmeli?

CEM IR-77H mini infrared termometre, cep tipi tasarımı ve -30°C / +270°C ölçüm aralığıyla hızlı yüzey sıcaklığı kontrolleri için tasarlanmıştır.

6:1 optik oranı, lazerli hedefleme, aydınlatmalı LCD ekran, MAX/MIN fonksiyonları ve sürekli ölçüm desteği sayesinde HVAC, otomotiv, elektriksel bakım ve genel servis uygulamalarında kolay kullanılabilen bir ölçüm çözümü sunar.

CEM IR-77H mini kızılötesi termometreyi Kartal Otomasyon üzerinden inceleyebilir ve sipariş verebilirsiniz.
