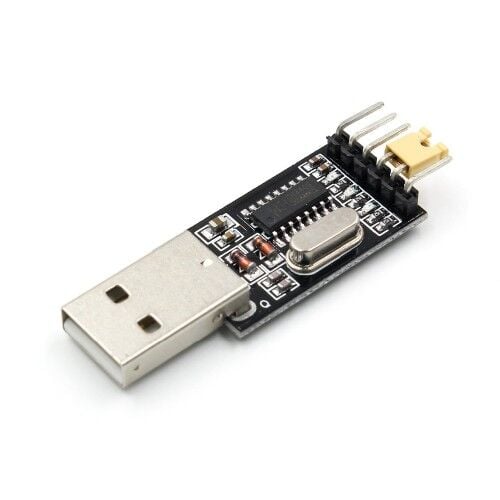

CH340G USB to TTL UART Modül

CH340G USB to TTL UART Çevirici Modül

Seri Port Haberleşme Arduino Mcu Uydu Alıcı Dvd GSM Telefon

     Usb ttl rs232 arasında data alışverişi yapılabilmesini sağlayan çevirici devre. Seri port olmayan bilgisayarlarda usb üzerinden seri port haberleşmesi yapılabilmesi için kullanılır. CH340G çipi kullanılmamıştır. 3.3V 5V besleme desteği vardır. 2 Adet haberleşme gösterge ledi vardır. 1 Adet güç gösterge ledi vardır.

Özellikler:

•     USB portu TTL seri porta çevirir.
•     CH340G entegresi kullanılmaktadır.
•     3.3V veya 5V olarak çalışabilir. Jumper ile VCC tercihi yapılır.
•     Mavi güç gösterge ledi.
•     Rx, Tx gösterge ledleri.
•     Standart USB type A erkek soket vardır.
•     500mA koruma sigortası.
•     2li koruma devresi
•     5 Pinli ttl konnektor çıkış pinleri vardır. Bu pinler GND, RXD, TXD, 3.3V ve 5V dır.
•     3 lü soket üzerinden çalışma voltajı 5V yada 3.3V seviyesine ayarlanır.
•     TTL çıkışlar sayesinde kolaylıkla bir mcu ile haberleşmeyi sağlar.
•     Windows 98SE, 2000, XP, Vista, 7, 10, 11  (32/64 Bit)
•     Ölçüler:   55mm x 16mm
•     Ağırlık:  5gr

Not : Devre şeffaf makaron kaplıdır.

Sürücü:  Google üzerinden CH341SER.EXE dosyası indirilip kurulum yapılmalıdır.

wch-ic.com/products/CH340.html

Paket İçeriği :

•     1 Adet  CH340G Modül
