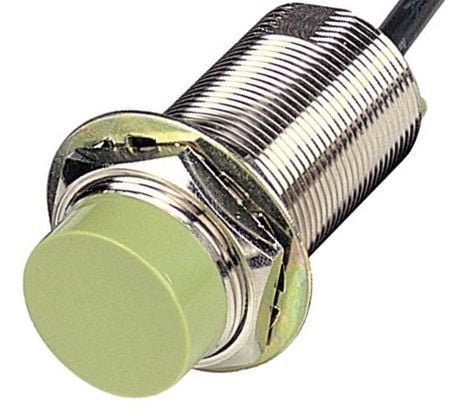

Autonics CR30-15AC M30 Kapasitif Yaklaşım Sensörü 15 mm 220V AC NC

Autonics CR30-15AC M30 15 mm AC NC Kapasitif Yaklaşım Sensörü

Autonics CR30-15AC, endüstriyel otomasyon sistemlerinde metal ve metal olmayan malzemelerin temassız algılanması için geliştirilmiş, 15 mm algılama mesafesine sahip M30 kapasitif yaklaşım sensörüdür. 100-240 V AC nominal besleme gerilimi, 2 telli bağlantı yapısı ve normalde kapalı (NC) çıkışıyla çeşitli makine otomasyonu, malzeme algılama ve seviye kontrol uygulamalarında kullanılabilir.

Autonics CR serisinin bir üyesi olan CR30-15AC, kapasitif algılama teknolojisi sayesinde demir, metal, plastik, su, taş ve ahşap gibi farklı malzemelerin algılanmasına yönelik uygulamalarda kullanılabilir.

Nikel kaplı pirinç gövdesi, ayarlanabilir hassasiyeti, kırmızı LED çalışma göstergesi ve IP65 koruma sınıfı sayesinde endüstriyel kontrol sistemlerinde pratik bir algılama çözümü sunar.

Önemli: Bu ürün bir kapasitif sensördür. Yalnızca metalleri algılayan endüktif sensörlerden farklı olarak metal olmayan uygun malzemelerin de algılanmasında kullanılabilir. Gerçek algılama mesafesi malzemenin elektriksel özelliklerine, boyutuna ve montaj koşullarına bağlıdır.

Autonics CR30-15AC Öne Çıkan Özellikleri

• 15 mm algılama mesafesi: Uygun hedeflerin temassız algılanmasını sağlar.
• Kapasitif algılama: Metal ve metal olmayan çeşitli malzemelerin algılanmasına uygundur.
• M30 metal gövde: Nikel kaplı pirinçten üretilmiş dişli silindirik yapı.
• AC 2 telli bağlantı: Alternatif akımla çalışan iki kablolu sensör.
• Normalde kapalı (NC): Algılama durumuna göre yük devresini anahtarlayan çalışma mantığı.
• 100-240 V AC besleme: 50/60 Hz nominal çalışma gerilimi.
• 20 Hz tepki frekansı: Malzeme ve konum algılama uygulamalarına uygun anahtarlama performansı.
• Ayarlanabilir hassasiyet: Sensör üzerindeki ayarlayıcıyla algılama eşiği düzenlenebilir.
• Gömülü olmayan montaj: Non-flush algılama yapısı.
• 5-200 mA yük akımı: Üreticinin belirlediği AC yük akımı aralığı.
• IP65 koruma sınıfı: Toza ve su püskürmelerine karşı koruma.
• 2 metre kablo: Ø5 mm çapında, 2 telli bağlantı kablosu.
• Kırmızı LED: Çalışma durumunun görsel takibi.
• Darbe gerilimi koruması: Entegre elektriksel koruma devresi.

Autonics CR30-15AC Teknik Özellikleri

Kapasitif Sensör Nasıl Çalışır?

Autonics CR30-15AC, elektriksel kapasitans değişimlerini algılayan bir yaklaşım sensörüdür. Sensörün algılama yüzeyi yakınındaki bir nesne, elektrik alanındaki kapasitif özellikleri değiştirir. Sensör bu değişimi değerlendirerek çıkış durumunu değiştirir.

Kapasitif algılama yönteminin önemli avantajı, yalnızca metal nesnelerle sınırlı olmamasıdır. Plastik, ahşap, su ve benzeri uygun malzemelerin varlık ve konum kontrolü de yapılabilir.

Algılama performansı malzemenin dielektrik özelliklerinden, büyüklüğünden, sensöre uzaklığından ve çevredeki diğer nesnelerden etkilenir.

Normalde Kapalı (NC) Çalışma Mantığı

CR30-15AC modeli, AC 2 telli normalde kapalı (NC) çıkış yapısına sahiptir.

• Hedef algılanmadığında: Çıkış iletim durumundadır ve uygun AC yük devresi çalışır.
• Hedef algılandığında: Çıkış kesim durumuna geçer ve yük devresinin anahtarlama durumu değişir.

Bu modelin çıkışı bir NPN veya PNP transistör çıkışı değildir. AC 2 telli sensörlerde yük akımı ve kaçak akım özellikleri dikkate alınmalıdır.

Autonics CR30-15AC Kullanım Alanları

Autonics CR30-15AC, farklı malzemelerin varlık ve konum bilgilerinin kontrol edilmesi gereken endüstriyel otomasyon uygulamalarında kullanılabilir.

• Plastik malzeme varlık kontrolü
• Metal ve metal olmayan nesnelerin algılanması
• Uygun koşullarda sıvı seviye algılama
• Dolum ve paketleme makineleri
• Endüstriyel üretim hatları
• Hammadde besleme ve taşıma sistemleri
• Ahşap ve plastik işleme makineleri
• Malzeme konum ve geçiş kontrolü
• Otomatik makine kontrol uygulamaları

Seviye algılama notu: Sıvı veya granül malzeme algılama uygulamalarında kabın malzemesi, duvar kalınlığı ve ürünün dielektrik özellikleri dikkate alınmalıdır. Her uygulamada 15 mm algılama mesafesi garanti edilmez.

AC 2 Telli Elektriksel Bağlantı

CR30-15AC, 100-240 V AC 50/60 Hz nominal besleme ile çalışan, 2 telli kablolu bir sensördür.

Üretici bağlantı şemasında kahverengi ve mavi kablo uçları, AC besleme ve yük ile seri bağlantılı devrede kullanılır. Yük devresi için üreticinin belirlediği bağlantı düzeni esas alınmalıdır.

• Nominal besleme: 100-240 V AC
• Yük akımı: 5-200 mA
• Maksimum kaçak akım: 2,2 mA
• Maksimum artık gerilim: 20 V

Elektriksel güvenlik uyarısı: Bu model şebeke seviyesinde AC gerilimle çalıştığından bağlantı ve bakım işlemleri yalnızca yetkin kişiler tarafından, enerji kesilmiş durumda yapılmalıdır. Sensör doğrudan yüksüz olarak beslenmemeli, uygun yük ve üretici bağlantı şeması kullanılmalıdır.

Kaçak akım nedeniyle bazı düşük akımlı yüklerde kapalı durumda dahi istenmeyen davranışlar oluşabilir. Yükün sensörle elektriksel uyumluluğu kontrol edilmelidir.

Hassasiyet Ayarı ve Montaj

Autonics CR30-15AC, ayarlanabilir hassasiyete sahip bir kapasitif yaklaşım sensörüdür. Algılanacak malzemenin özelliklerine göre sensörün hassasiyet ayarı yapılabilir.

Üretici tarafından belirtilen nominal algılama mesafesi 15 mm, önerilen ayar mesafesi ise 0-10,5 mm aralığındadır. Bu değerler referans hedef koşullarına göre belirlenmiştir.

Sensör gömülü olmayan (non-flush) montaj yapısına sahiptir. Montaj sırasında sensörün algılama yüzeyi çevresindeki metal parçalarla gerekli açıklıkların bırakılması ve üreticinin montaj mesafelerine uyulması gerekir.

Önemli: Bu cihaz bir güvenlik sensörü değildir. İnsan veya makine güvenliği gerektiren kritik uygulamalarda uygun sertifikalı güvenlik sistemleri kullanılmalıdır.
