Autonics CT6S-1P4 6 Haneli Dijital Sayıcı ve Zamanlayıcı – 100–240V AC, Röle ve NPN Çıkışlı

Autonics CT6S-1P4 6 Haneli Dijital Sayıcı ve Zamanlayıcı

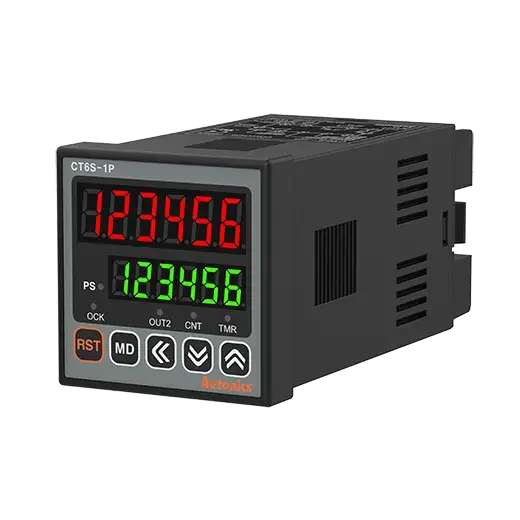

Autonics CT6S-1P4, endüstriyel otomasyon sistemlerinde darbe sayma ve zaman kontrolü işlemlerini gerçekleştirmek üzere geliştirilmiş, 6 haneli LED göstergeli, tek set değerli programlanabilir dijital sayıcı ve zamanlayıcıdır. 100-240 V AC besleme gerilimi, PNP/NPN uyumlu sinyal girişleri, röle ve NPN transistör kontrol çıkışları sayesinde üretim hatlarında, makine otomasyonunda ve endüstriyel kontrol panolarında kullanılabilir.

Autonics CT serisine ait CT6S-1P4; yukarı sayma, aşağı sayma ve yukarı/aşağı sayma fonksiyonlarının yanı sıra ileri ve geri zaman sayımı gerçekleştirebilir. Programlanabilir giriş ve çıkış modları sayesinde parça sayma, belirli bir adede ulaşıldığında çıkış oluşturma, gecikmeli anahtarlama ve süre kontrollü otomasyon işlemlerinde kullanılabilir.

48 × 48 mm ön panel ölçüsüne sahip kompakt cihaz, kırmızı sayım ve yeşil ayar değeri göstergeleriyle izleme ve parametre ayarlarını kolaylaştırır. Vidalı terminal bağlantısı ve ön panel programlama tuşlarıyla endüstriyel pano uygulamalarına uygundur.

Önemli: CT6S-1P4 modeli RS485 haberleşmesiz standart sürümdür. CT6S-1P4T ise RS485/Modbus RTU haberleşmesine sahip farklı bir modeldir. CT6S-1P4'te 1 adet SPDT röle çıkışı ve 1 adet NPN açık kolektör çıkışı bulunur.

Autonics CT6S-1P4 Öne Çıkan Özellikleri

• Sayıcı ve zamanlayıcı bir arada: Darbe sayma ve zaman kontrolünü tek cihazda birleştirir.
• 6 haneli LED gösterge: Sayım ve ayar değerlerini iki ayrı satırda görüntüler.
• Çift renkli ekran: Kırmızı sayım ve yeşil ayar değeri gösterimi.
• Tek set değerli kontrol: Bir ön ayar değerine göre kontrol çıkışı oluşturur.
• Yukarı/aşağı sayma: Farklı sayma senaryolarına uygun çalışma modları.
• Programlanabilir zamanlayıcı: İleri ve geri zaman sayma seçenekleri.
• 10 kHz'e kadar sayma: Seçilebilir maksimum 10.000 cps sayma hızı.
• PNP/NPN giriş seçimi: Gerilimli ve gerilimsiz sinyallere uyumlu giriş yapısı.
• SPDT röle çıkışı: 1 adet değiştirici kontaklı röle.
• NPN transistör çıkışı: 1 adet açık kolektör kontrol çıkışı.
• 5 A röle kapasitesi: 250 V AC rezistif yük için belirtilen kontak değeri.
• 100-240 V AC besleme: Endüstriyel kontrol panolarında kullanım.
• Harici sensör beslemesi: 12 V DC, maksimum 100 mA yardımcı besleme.
• Programlanabilir çıkış modları: Gecikme, aralık ve yanıp sönme gibi zamanlama seçenekleri.
• Kalıcı hafıza: Yaklaşık 10 yıl hafıza koruma.
• IP65 ön panel: Uygun montaj koşullarında ön yüzden toz ve su püskürmelerine karşı koruma.
• 48 × 48 mm panel: Kompakt pano montajına uygun tasarım.
• Vidalı terminal bloğu: Endüstriyel elektriksel bağlantı yapısı.

Autonics CT6S-1P4 Teknik Özellikleri

Dijital Sayıcı Fonksiyonu Nasıl Çalışır?

Autonics CT6S-1P4, uygun sensör, enkoder ve anahtarlama elemanlarından gelen darbe sinyallerini saymak için kullanılabilir.

Cihazın sayıcı modunda yukarı sayma, aşağı sayma ve yukarı/aşağı sayma seçenekleri bulunur. Belirlenen tek ön ayar değerine ulaşıldığında seçilen çalışma moduna göre kontrol çıkışı anahtarlanabilir.

Örneğin bir paketleme hattında her ürün geçişi bir darbe olarak algılanabilir. Programlanan ürün adedine ulaşıldığında röle veya NPN çıkış üzerinden uygun kontrol devresine sinyal verilebilir.

Seçilebilir sayma hızları: 1, 30, 1.000, 5.000 ve 10.000 cps. Yüksek hızlarda çalışırken sensörün tepki süresi, sinyal genişliği ve bağlı sistemin giriş özellikleri dikkate alınmalıdır.

Programlanabilir Zamanlayıcı Fonksiyonu

CT6S-1P4, sayıcı fonksiyonunun yanında dijital zamanlayıcı olarak da kullanılabilir.

İleri veya geri zaman sayımı, enerjiyle ya da harici sinyalle başlatma ve farklı çıkış çalışma modları sayesinde endüstriyel makinelerde gecikme ve süre kontrolü gerçekleştirilebilir.

Programlanabilir zamanlama seçenekleri arasında sinyalde gecikme, enerjide gecikme, yanıp sönme, aralıklı çalışma, kapanma gecikmesi, açma-kapama gecikmesi ve entegrasyon zamanı fonksiyonları bulunur.

Zaman aralığı, cihaz üzerinde seçilen zaman birimine ve çalışma moduna göre ayarlanır.

Röle ve NPN Transistör Çıkışları

Autonics CT6S-1P4, tek set değerli kontrol yapısına sahiptir ve iki farklı elektriksel kontrol çıkışı sunar.

• Röle çıkışı: 1 adet SPDT (1c) değiştirici kontak, 250 V AC / 5 A rezistif yük kapasitesi.
• NPN transistör çıkışı: 1 adet açık kolektör çıkış, maksimum 30 V DC / 100 mA.

Bu çıkışlar seçilen sayıcı veya zamanlayıcı çalışma mantığına göre kullanılır. Röle ve NPN transistör çıkışları farklı elektriksel özelliklere sahiptir ve uygun yüklerle bağlanmalıdır.

Önemli: NPN transistör çıkışına doğrudan şebeke gerilimi uygulanmamalıdır. Röle çıkışının 5 A kapasitesi NPN çıkış için geçerli değildir.

PNP ve NPN Sinyal Girişleri

CT6S-1P4, uygun ayarlar yapıldığında PNP gerilimli veya NPN gerilimsiz giriş sinyalleriyle çalışabilir.

Bu sayede uygun yaklaşım sensörleri, fotoelektrik sensörler, enkoderler ve kontak çıkışlı elemanlardan gelen sinyallerin sayılması mümkündür.

Cihaz, uygun harici sensörler için 12 V DC ±%10, maksimum 100 mA yardımcı besleme sağlar.

Bağlantı notu: Harici sensörün çalışma gerilimi, akım tüketimi ve çıkış tipi uygun olmalıdır. Yardımcı 12 V DC çıkışı, cihazın ana besleme girişi değildir.

Autonics CT6S-1P4 Kullanım Alanları

• Konveyör sistemlerinde ürün sayımı
• Otomatik paketleme ve ambalaj makineleri
• Üretim hatlarında parça ve çevrim sayımı
• Belirlenen adede ulaşıldığında çıkış kontrolü
• Endüstriyel sensör sinyallerinin sayılması
• Otomatik dolum ve taşıma sistemleri
• Makine çalıştırma ve durdurma zamanlamaları
• Endüstriyel gecikme ve süre kontrolü
• Otomatik montaj hatları
• PLC destekli makine kontrol uygulamaları
• Endüstriyel kontrol ve kumanda panoları

Elektriksel Bağlantı ve Montaj

Autonics CT6S-1P4, 100-240 V AC, 50/60 Hz ana besleme ile çalışır. Elektriksel bağlantılar cihazın arka bölümündeki vidalı terminal bloğundan yapılır.

Cihazın yaklaşık 48 × 48 mm ön panel boyutu, kompakt endüstriyel pano montajı için uygundur.

IP65 koruma sınıfı yalnızca ön panel için geçerlidir. Arka terminallerin ve gövdenin aynı koruma seviyesinde olduğu varsayılmamalıdır.

Elektriksel güvenlik: Şebeke gerilimi bağlantıları yetkin kişiler tarafından ve enerji kesilmiş durumda yapılmalıdır. Röle kontakları, NPN çıkış, sensör girişleri ve besleme terminalleri karıştırılmamalıdır.

Model farkı: CT6S-1P4, standart ve RS485 haberleşmesiz modeldir. Uzaktan Modbus RTU haberleşmesi gereken uygulamalarda CT6S-1P4T gibi uygun haberleşmeli sürümler değerlendirilmelidir.

Güvenlik notu: CT6S-1P4 bir makine emniyet rölesi değildir. Personel güvenliği gerektiren uygulamalarda uygun sertifikalı güvenlik sistemleri kullanılmalıdır.
