Autonics CT6S-1P4T Dijital Sayıcı ve Zaman Rölesi 6 Hane 100–240V AC RS485

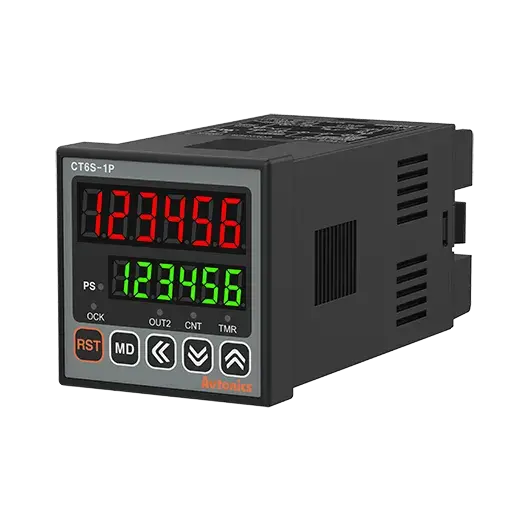

Autonics CT6S-1P4T 6 Haneli Dijital Sayıcı ve Zamanlayıcı

Autonics CT6S-1P4T, endüstriyel otomasyon uygulamalarında sayma ve zaman kontrolü işlemlerini tek cihaz üzerinden gerçekleştirmek için geliştirilmiş, 6 haneli LED göstergeli programlanabilir dijital sayıcı ve zamanlayıcıdır. 100-240 V AC besleme gerilimi, PNP/NPN uyumlu sinyal girişleri, röle kontrol çıkışı ve RS485 haberleşme özelliğiyle üretim hatları, paketleme makineleri ve proses otomasyonunda kullanılabilir.

Autonics CT serisinin bir üyesi olan CT6S-1P4T; yukarı sayma, aşağı sayma ve yukarı/aşağı sayma fonksiyonlarının yanı sıra ileri ve geri zaman sayımı gerçekleştirebilir. Programlanabilir çalışma modları sayesinde ürün sayma, belirli bir adede ulaşınca çıkış verme, gecikmeli anahtarlama ve süre kontrollü otomasyon işlemlerinde kullanılabilir.

48 × 48 mm ön panel ölçüsüne sahip kompakt tasarımı, kırmızı ve yeşil LED göstergeleri, ön panel programlama tuşları ve terminal bloğu bağlantılarıyla endüstriyel kontrol panolarına uygun şekilde tasarlanmıştır.

RS485 / Modbus RTU haberleşme desteği sayesinde uyumlu PLC, HMI ve endüstriyel izleme sistemleri üzerinden cihazın desteklenen parametrelerine erişim ve veri takibi gerçekleştirilebilir.

Autonics CT6S-1P4T Öne Çıkan Özellikleri

• İki fonksiyon bir arada: Dijital sayıcı ve programlanabilir zamanlayıcı olarak çalışır.
• 6 haneli LED ekran: Sayım ve ayar değerlerini okunaklı şekilde görüntüler.
• Çift renkli gösterge: Kırmızı sayım ve yeşil ayar değeri ekranları.
• Tek set değerli kontrol: Bir ön ayar değerine göre çıkış kontrolü.
• Yukarı/aşağı sayım: Farklı sayma mantıklarına uygun çalışma modları.
• Programlanabilir zamanlayıcı: İleri veya geri zaman sayma seçenekleri.
• 10 kHz'e kadar sayma: Seçilebilir maksimum sayım hızı.
• PNP/NPN giriş desteği: Uygun sensör ve anahtarlama sinyalleriyle kullanım.
• Röle kontrol çıkışı: 1 adet SPDT (1c) röle kontağı.
• 5 A kontak kapasitesi: 250 V AC rezistif yük için röle kapasitesi.
• RS485 haberleşme: Modbus RTU üzerinden otomasyon sistemlerine entegrasyon.
• Harici sensör beslemesi: Maksimum 12 V DC, 100 mA yardımcı besleme.
• 100-240 V AC besleme: Geniş AC giriş gerilimi aralığı.
• Elektrik kesintisi hafızası: Yaklaşık 10 yıl kalıcı hafıza desteği.
• IP65 ön panel: Uygun montajla ön yüzden toz ve su püskürmelerine karşı koruma.
• 48 × 48 mm panel ölçüsü: Kompakt endüstriyel pano montajı.
• Terminal bloğu: Vidalı elektriksel bağlantı.

Autonics CT6S-1P4T Teknik Özellikleri

Dijital Sayıcı Fonksiyonu Nasıl Çalışır?

Autonics CT6S-1P4T, sensörlerden, butonlardan veya uygun endüstriyel anahtarlama elemanlarından gelen darbe sinyallerini saymak için kullanılabilir.

Sayıcı modunda cihaz; yukarı sayma, aşağı sayma ve yukarı/aşağı sayma seçenekleri sunar. Programlanan set değerine ulaşıldığında seçilen çıkış çalışma moduna göre röle çıkışı anahtarlanabilir.

10 kHz'e kadar seçilebilir sayma hızı sayesinde uygun sensörler ve giriş sinyali koşullarıyla hızlı nesne geçişleri takip edilebilir. Gerçek sayma performansı giriş darbesi genişliği, sinyal kalitesi ve uygulama koşullarına bağlıdır.

Programlanabilir Zamanlayıcı Fonksiyonu

CT6S-1P4T, sayıcı fonksiyonunun yanında programlanabilir dijital zamanlayıcı olarak da kullanılabilir.

İleri veya geri zaman sayımı, enerjiyle veya sinyalle başlatma ve farklı çıkış çalışma modları sayesinde otomasyon sistemlerinde gecikme ve süre kontrolü gerçekleştirilebilir.

Desteklenen çalışma seçenekleri arasında sinyalde gecikme, enerjide gecikme, aralıklı çalışma, yanıp sönme, kapanma gecikmesi ve entegrasyon zamanı gibi fonksiyonlar yer alır.

Zaman aralığı, seçilen zaman birimine ve programlama moduna göre düzenlenebilir.

RS485 ve Modbus RTU Haberleşme

Autonics CT6S-1P4T, RS485 haberleşme çıkışına sahiptir ve Modbus RTU protokolünü destekler.

Bu özellik sayesinde uygun PLC, HMI ve endüstriyel bilgisayar sistemleriyle haberleşme kurulabilir. Cihazın desteklediği veriler ve parametreler üretici haberleşme kılavuzuna göre izlenebilir veya yapılandırılabilir.

• Protokol: Modbus RTU
• Fiziksel arayüz: RS485
• Haberleşme yöntemi: İki telli half-duplex
• Seçilebilir hızlar: 2.400, 4.800, 9.600, 19.200 ve 38.400 bps
• Varsayılan hız: 9.600 bps
• Haberleşme adresleri: 1-127

Bilgisayar bağlantısı için uygun USB-RS485 dönüştürücü gerekebilir. RS485 haberleşme kablosunda uygun bükümlü çift kablo kullanılması önerilir.

Autonics CT6S-1P4T Kullanım Alanları

• Konveyör bantlarında ürün sayımı
• Otomatik paketleme ve ambalaj makineleri
• Üretim hatlarında parça ve çevrim sayımı
• Belirli adede ulaşınca makine kontrolü
• Sensör sinyallerinin sayılması
• Endüstriyel zamanlama ve gecikme kontrolü
• Dolum ve taşıma sistemleri
• Otomatik montaj makineleri
• PLC ve HMI bağlantılı otomasyon panoları
• RS485 üzerinden merkezi sayım ve durum izleme

Elektriksel Bağlantı ve Röle Çıkışı

CT6S-1P4T, 100-240 V AC beslemeli bir cihazdır. Elektriksel bağlantılar arka bölümdeki vidalı terminal bloğundan yapılır.

Cihazın sayıcı girişleri, uygun ayarlarla PNP gerilimli veya NPN gerilimsiz sinyallere göre kullanılabilir.

Kontrol çıkışı: Tek set değerli sürümde 1 adet SPDT (1c) röle bulunur. Röle kontağı için belirtilen kapasite 250 V AC, 5 A rezistif yüktür. Endüktif yüklerde uygun koruma ve akım sınırlamaları dikkate alınmalıdır.

Harici sensör beslemesi: Cihaz, uygun harici sensörler için maksimum 12 V DC, 100 mA yardımcı besleme sağlar. Bu yardımcı çıkış, cihazın ana besleme girişi değildir.

Elektriksel güvenlik uyarısı: Şebeke gerilimi bağlantıları yalnızca yetkin kişiler tarafından, enerji kesilmiş durumda yapılmalıdır. Besleme, röle kontağı, sensör girişleri ve RS485 terminalleri birbirinden farklı işlevler taşır. Terminal numaraları için üreticinin güncel bağlantı şeması kullanılmalıdır.

Panel Montajı ve Kullanım Notları

Autonics CT6S-1P4T, 48 × 48 mm ön panel boyutuna ve yaklaşık 45 × 45 mm panel kesim ölçüsüne sahiptir. Uygun pano montaj aparatıyla yerleştirilmelidir.

IP65 koruma derecesi yalnızca ön panel için geçerlidir. Cihazın arka terminalleri ve gövdesi aynı koruma seviyesinde kabul edilmemeli, uygun elektrik panosu içinde korunmalıdır.

Programlama öncesinde cihazın sayıcı veya zamanlayıcı çalışma modu seçilmeli, giriş tipi, sayma hızı, set değeri ve röle çıkış davranışı uygulamaya göre ayarlanmalıdır.

Önemli: CT6S-1P4T bir makine emniyet rölesi değildir. Personel güvenliği gereken uygulamalarda uygun güvenlik sertifikalı kontrol sistemleri kullanılmalıdır.
