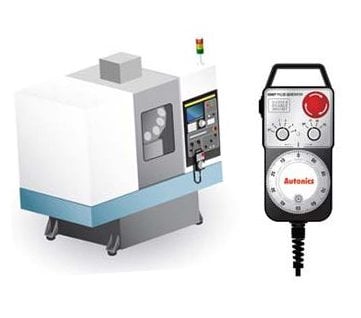

ENHP-100-2-T-24 Elde Taşınabilir El Çarkı 12-24VDC Artımlı Enkoder
ENHP-100-2-T-24 Elde Taşınabilir El Çarkı 12-24VDC Artımlı Enkoder
- Kontrol çıkışı: Totem pole çıkışı, Line driver çıkışı
- NC Tezgahları veya delme makineleri gibi manuel pals girişli sistemler için uygun
- Acil topraklama svici, devreye alma svici mevcut
- (6 konumlu) eksen seçim anahtarı ve (4 konumlu) oran seçim anahtarı
|
Çözünürlük (P / R) |
100 |
|
Clickstopper Pozisyon |
Normal "H" |
|
Çıktı |
Çizgi Sürücüsü |
|
Çıkış Faz Görünüm |
A, A, B, B |
|
Çıkış Faz Farkı Görünüm |
A ve B arasındaki faz farkı: T / 4 ± T / 8 (A fazının T = 1 döngü) |
|
Döner Anahtarı Çıktı |
BCD Kod çıktı |
|
Eksen (X, Y, Z, A, B) |
|
|
Oranı (R1, R2, R3) |
|
|
Kontrol Çıkışı |
Yüksek - Yük akımı: Max. -20mA, çıkış voltajı: Dk. 2.5V |
|
Düşük - Yük akımı: Max. 20mA, Kalıntı: Max. 0.5V |
|
|
Tepki Süresi (Rise / Güz) |
Max. 0.5μs (koşul Ölçme -. I = Max 20mA sink) |
|
Güç Kaynağı |
5 VDC ±% 5 (Dalgalanma PP Max.% 5) |
|
Akım Tüketimi |
Max. 50 mA (yükün kesilmesi) |
|
Cevabı Frekans |
Max. 10 kHz |
|
İzolasyon Direnci |
Min. 100 MQ (500 VDC) |
|
Dielektrik Dayanım |
750 VAC 50/60 (tüm terminaller ve vaka arasında) 1 dakika boyunca Hz |
|
Bağlantı |
25 Pin konnektör türü D-SUB |
|
Tork Başlangıç |
Max. 1kgf - cm (0.098N - m) |
|
Mil Yükleme |
Radyal: 2 kgf, Thrust: 1 kgf |
|
İzin verilen Devrimi 1 |
Max. 200 rpm (Normal), 600 rpm (Tepe) |
|
Titreşim |
2 saat süre ile, X, Y, Z yönleri her biri 10 ~ 55 Hz frekansta 1.5mm genlik |
|
Şok |
Max. 50G |
|
Ortam Sıcaklığı |
-10 ~ 70 º C (donma olmayan durumda), Saklama: -25 ~ 85 º C |
|
Ortam Nemi |
35 ~% 85 RH, Depolama: 35 ~ 85% RH |
|
Koruma |
IP67 Box için (IEC standardı) |
|
Kablo |
Ø 5mm, 18P, Boy: 8m, Bahar kod kablo |
|
Yaklaşık. Birim Ağırlık |
730 g |
|
Görünüm |
Model |
Çözünürlük(P/R)* |
Çıkış Fazları |
Çıkışlar |
Çalışma
|
|
|
ENHP-100-1-L-5 |
100 |
A,B |
Line Driver |
5: |
|
ENHP-100-2-L-5 |
|||||
|
ENHP-100-2-T-24 |
A,B |
Totem |
5: |
||
|
ENHP-100-2-T-5 |
|||||
|
ENHP-100-2-T-24 |
|||||
|
ENHP-100-2-T-5 |
