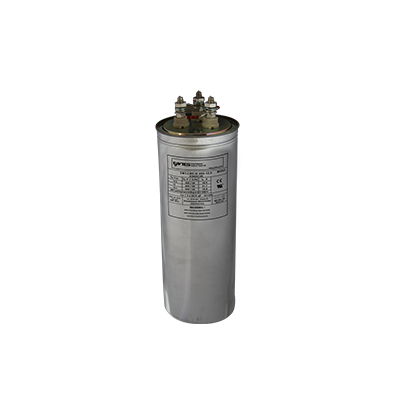

ENTES ENT.CXD.H-400-12,5 12,5 kVAr 400V Üç Fazlı Güç Kondansatörü
ENTES ENT.CXD.H-400-12,5, ticari bina ve alçak gerilim elektrik sistemlerinde kompanzasyon uygulamalarına yönelik geliştirilmiş, 400 VAC gerilimde 12,5 kVAr reaktif güç sağlayan üç fazlı güç kondansatörüdür. Endüktif yüklerin oluşturduğu reaktif gücün dengelenmesine ve elektrik tesislerinde güç faktörünün iyileştirilmesine yardımcı olur.
ENTES CXD.H serisinde yer alan model, 3 × 83 µF kapasite ve 18 A nominal akım değerleriyle kompanzasyon panoları, ticari binalar, endüstriyel elektrik sistemleri ve reaktif güç kontrol uygulamalarında kullanıma uygundur.
Öne Çıkan Özellikler
- Marka: ENTES
- Model: ENT.CXD.H-400-12,5
- Sipariş No: M5022
- Seri: ENT.CXD.H
- Ürün Tipi: Üç Fazlı Alçak Gerilim Güç Kondansatörü
- Nominal Gerilim: 400 VAC
- Reaktif Güç: 12,5 kVAr
- Nominal Akım: 18 A
- Kapasite: 3 × 83 µF
- Çalışma Frekansı: 50/60 Hz
- Kapasite Toleransı: -%5 / +%10
- Dielektrik Kayıplar: ≤0,2 W/kVAr
- İç Bağlantı: Üçgen (Delta)
- Maksimum Aşırı Yük: 3 × In
- Maksimum Ani Akım: 100 × In
- Maksimum dV/dt: 50 V/µs
- Deşarj Direnci: Dahili
- Emprenye Malzemesi: Reçine
- Boyutlar: Ø75 × 255 mm
- Çalışma Sıcaklığı: -25°C / +55°C
- Ortalama Çalışma Süresi: 130.000 Saat
- Koruma Sınıfı: IP20
- Opsiyonel Koruma: IP54
- Standart: IEC 831-1/2
Teknik Özellikler
| Marka | ENTES |
| Model | ENT.CXD.H-400-12,5 |
| Sipariş No | M5022 |
| Seri | CXD.H |
| Faz Yapısı | Üç Fazlı |
| Nominal Gerilim (Un) | 400 VAC |
| Reaktif Güç (Qn) | 12,5 kVAr |
| Nominal Akım (In) | 18 A |
| Kapasite (Cn) | 3 × 83 µF |
| Seri Güç Aralığı | 10 – 30 kVAr |
| Seri Gerilim Aralığı | 400 – 550 V |
| Çalışma Frekansı | 50/60 Hz |
| Kapasite Toleransı | -%5 / +%10 |
| Çalışma Şekli | Sürekli |
| Dielektrik Kayıplar | ≤0,2 W/kVAr |
| Ortalama Çalışma Süresi | 130.000 Saat |
| Maksimum Aşırı Yük | 3 × In |
| Maksimum Ani Akım | 100 × In |
| Maksimum dV/dt | 50 V/µs |
| İç Bağlantı | Üçgen (Delta) |
| Deşarj Direnci | Dahili, 60 sn. sonra 50 V |
| Emprenye Malzemesi | Reçine |
| Terminal Yapısı | Vidalı Kıskaç |
| Terminal Sabitleme Torku | 1,5 Nm |
| Sabitleme Vidası | M12 |
| M12 Sabitleme Torku | 10 Nm |
| Boyutlar (D × H) | 75 × 255 mm |
| Çalışma Sıcaklığı | -25°C / +55°C |
| Depolama Sıcaklığı | -40°C / +80°C |
| Maksimum Çalışma Yüksekliği | ≤4000 m |
| Terminal-Terminal Test Gerilimi | 2,15 × Un, AC 2 sn. |
| Terminal-Gövde Test Gerilimi | 3 kV, AC 10 sn. |
| Koruma Sınıfı | IP20 |
| Opsiyonel Koruma | IP54 |
| Kılıf Malzemesi | Alüminyum |
| Standart | IEC 831-1/2 |
| Adet / Koli | 6 Adet |
| Koli Ağırlığı | 6,3 kg |
Kullanım Alanları
- Ticari bina kompanzasyon sistemleri
- Kompanzasyon panoları
- Reaktif güç kontrol sistemleri
- Üç fazlı endüktif yüklerin kompanzasyonu
- Ofis, plaza ve iş merkezi elektrik sistemleri
- Endüstriyel elektrik tesisleri
- Güç faktörü iyileştirme uygulamaları
Kompanzasyon Uygulamalarında Kullanım
ENT.CXD.H-400-12,5 güç kondansatörü, üç fazlı elektrik sistemlerinde ortaya çıkan reaktif güç ihtiyacının karşılanmasına yönelik kompanzasyon uygulamalarında kullanılabilir. 12,5 kVAr reaktif güç değeri, kompanzasyon panolarında uygun güçte kademe oluşturulmasına yardımcı olur.
Uygun kondansatör gücünün seçilmesi, tesisin güç faktörünün iyileştirilmesine, reaktif enerji tüketiminin kontrol altında tutulmasına ve elektrik sisteminin daha verimli çalışmasına katkı sağlar.
CXD.H Serisinin Elektriksel Yapısı
ENTES CXD.H serisi, üçgen (Delta) iç bağlantıya sahip üç fazlı güç kondansatörlerinden oluşur. Seri; 3 × In maksimum aşırı yük, 100 × In maksimum ani akım, 50 V/µs maksimum dV/dt ve ≤0,2 W/kVAr dielektrik kayıp değerleriyle kompanzasyon sistemlerinde güvenilir çalışma sağlamak üzere tasarlanmıştır.
Güvenlik ve Montaj
CXD.H serisinde aşırı basınç bağlantı kesme sistemi bulunur. Ürünün montajında üreticinin belirttiği mekanik ve elektriksel bağlantı şartlarına uyulmalı, kondansatörün güvenli çalışmasını sağlayacak uygun montaj ve havalandırma alanı bırakılmalıdır.
Kondansatör seçimi yapılırken tesisin şebeke gerilimi, ihtiyaç duyulan reaktif güç, harmonik seviyesi ve çalışma koşulları birlikte değerlendirilmelidir. Montaj ve elektrik bağlantıları yetkili ve uzman personel tarafından gerçekleştirilmelidir.
