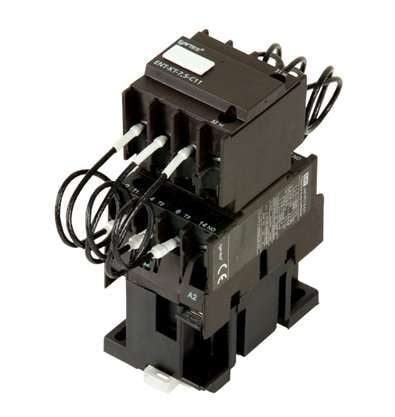

ENTES ENT-KT-12-C11 12,5 kVAr Kompanzasyon Kontaktörü

ENTES ENT-KT-12-C11, reaktif güç kompanzasyon panolarında kullanılan güç kondansatörlerinin kontrollü ve güvenli şekilde devreye alınıp çıkarılması amacıyla geliştirilmiş kompanzasyon kontaktörüdür.

Model, 400-440 V AC sistemlerde 12,5 kVAr, 220-240 V AC sistemlerde ise 6,7 kVAr kondansatör gücünün anahtarlanması için kullanılabilir. Kondansatörlerin devreye alınması sırasında meydana gelebilen yüksek ani şarj akımlarını sınırlandırmaya yönelik özel yapısı sayesinde standart kontaktörlerden ayrılır.

ENT-KT serisinde kullanılan erken kapanan kontaklar ve sönümleme dirençleri, kondansatör enerjilendirildiği anda oluşan yüksek ilk akımın sınırlandırılmasına yardımcı olur. Ana kontaklar kapandıktan sonra kondansatörün normal çalışma akımı ana kontaklar üzerinden taşınır.

ENT-KT-12-C11; 18,04 A @ 400 V, 17,58 A @ 220 V, 1 adet NO ve 1 adet NC yardımcı kontak, maksimum 240 operasyon/saat ve 200.000 operasyonluk anahtarlama ömrü ile otomatik kompanzasyon sistemlerinde kullanılmak üzere tasarlanmıştır.

Öne Çıkan Özellikler

• 12,5 kVAr kompanzasyon kontaktörü
• 400-440 V AC'de 12,5 kVAr çalışma gücü
• 220-240 V AC'de 6,7 kVAr çalışma gücü
• 18,04 A akım @ 400 V
• 17,58 A akım @ 220 V
• 50 / 60 Hz çalışma frekansı
• Kondansatör anahtarlaması için özel tasarım
• AC-6B kullanım kategorisine uygun
• Kondansatör ilk akımını sınırlandırmaya yardımcı olan erken kapanan kontak sistemi
• Her fazda sönümleme dirençleriyle ilk akım sınırlaması
• 1 adet NO / NA yardımcı kontak
• 1 adet NC / NK yardımcı kontak
• Maksimum 240 operasyon / saat
• 200.000 operasyon anahtarlama ömrü
• 55 °C'ye kadar belirtilen çalışma gücü
• 35 mm DIN ray montajı
• Üç fazlı güç kondansatörü kademelerine uygun
• Otomatik reaktif güç kompanzasyon sistemlerinde kullanıma uygun
• 25 adet / koli

Teknik Özellikler

Kompanzasyon Kontaktörü Nedir?

Kompanzasyon kontaktörü, reaktif güç kompanzasyon sistemlerindeki güç kondansatörlerini devreye almak ve devreden çıkarmak amacıyla özel olarak tasarlanmış bir kontaktör tipidir.

Kondansatör yüklerinin elektriksel davranışı motor veya rezistif yüklerden farklıdır. Kondansatör enerjilendirildiği ilk anda kısa süreli fakat çok yüksek seviyede şarj akımı / inrush akımı oluşabilir.

Bu nedenle kondansatör kademelerinin anahtarlanmasında standart kontaktör yerine uygulamaya özel kompanzasyon kontaktörü kullanılması önemlidir.

Neden Standart Kontaktör Yerine Kompanzasyon Kontaktörü Kullanılır?

Kondansatör devreye alındığı anda düşük empedanslı davranabilir ve nominal çalışma akımından çok daha yüksek bir ilk akım meydana gelebilir.

ENTES'in güncel teknik dokümanına göre bireysel kondansatör yüklerinde ilk şarj akımı tepe değeri kondansatörün nominal akımının 30 katına kadar ulaşabilir.

Çok kademeli kompanzasyon sistemlerinde önceden devrede bulunan kondansatörlerin etkisiyle bu ani akım nominal akımın 180 katından daha yüksek seviyelere çıkabilir.

Bu yüksek akımlar standart kontaktörlerde:

• Kontak yüzeylerinde aşırı zorlanmaya
• Kontakların kaynak yapmasına
• Kontaktörün elektriksel ömrünün azalmasına
• Arıza ve bakım ihtiyacının artmasına

neden olabilir.

ENT-KT serisi bu nedenle doğrudan kondansatör anahtarlamasına yönelik geliştirilmiştir.

İlk Akım Sınırlama Sistemi

ENTES ENT-KT serisinde kondansatörün ilk devreye alınması sırasında oluşan yüksek akımı sınırlandırmak amacıyla üç adet erken kapanan yardımcı kontak bloğu kullanılır.

Üreticinin teknik dokümanına göre kontaktörler, her faz için iki adet olmak üzere toplam altı adet sönümleme direnci ile seri şekilde çalışır.

Kontaktör enerjilendirildiğinde kondansatör ilk olarak dirençli devre üzerinden şebekeye bağlanır. Bu sayede ilk şarj akımının kontaktörün yapma kapasitesi içerisinde tutulmasına yardımcı olunur.

Ana kontaklar kapandıktan sonra dirençli yol bypass edilir ve kondansatörün normal çalışma akımı ana kontaklar üzerinden taşınır.

12,5 kVAr @ 400-440 V AC

ENT-KT-12-C11, 400-440 V AC sistemlerde 12,5 kVAr güç kondansatörü kademesinin anahtarlanması için belirtilmiştir.

400 V referansında kontaktörün teknik çalışma akımı 18,04 A'dır.

Bu özellik ürünü 12,5 kVAr seviyesindeki üç fazlı kompanzasyon kademelerinde kullanıma uygun hale getirir.

6,7 kVAr @ 220-240 V AC

Aynı kontaktör 220-240 V AC sistemlerde 6,7 kVAr çalışma gücüne sahiptir.

220 V referansındaki teknik akım değeri 17,58 A'dır.

Bu nedenle ürün modelindeki “12” ifadesi her sistem geriliminde 12,5 kVAr kullanılabileceği anlamına gelmez.

• 220-240 V AC: 6,7 kVAr
• 400-440 V AC: 12,5 kVAr

Doğru kontaktör seçiminde sistem gerilimi ve kondansatör kademesinin reaktif güç değeri birlikte değerlendirilmelidir.

AC-6B Kullanım Kategorisi

ENT-KT serisi, IEC 60947-4-1 kapsamında AC-6B kullanım kategorisine uygun şekilde geliştirilmiştir.

AC-6B kullanım kategorisi kondansatör bankalarının ve güç kondansatörlerinin anahtarlanmasına yönelik kontaktör uygulamalarını kapsar.

ENT-KT-12-C11 bu nedenle standart motor kontaktörü yerine özel bir kondansatör kontaktörü olarak değerlendirilmelidir.

1 NO + 1 NC Yardımcı Kontak

ENT-KT-12-C11 modelinde:

• 1 adet normalde açık NO / NA yardımcı kontak
• 1 adet normalde kapalı NC / NK yardımcı kontak

bulunur.

Bu yardımcı kontaklar pano sinyalizasyonu, kilitleme devreleri, PLC geri bildirimi ve kontaktör durum bilgisinin başka bir kontrol devresine aktarılması gibi uygulamalarda kullanılabilir.

C11 İfadesi

ENT-KT-12-C11 modelinin güncel teknik tablosunda 1 NO + 1 NC yardımcı kontak bulunduğu görülmektedir.

Aynı C11 yapı, ENT-KT-7,5-C11 ve ENT-KT-16-C11 modellerinde de kullanılmaktadır.

Yardımcı Kontak ile İlk Akım Kontakları Aynı Değildir

Teknik tabloda belirtilen 1 NO ve 1 NC yardımcı kontak, harici kontrol ve sinyalizasyon amacıyla kullanılan kontaklardır.

Kondansatörün ilk akımını sınırlandıran erken kapanan kontaklar ve sönümleme dirençleri ise kontaktörün dahili kompanzasyon anahtarlama sisteminin bir parçasıdır.

Bu iki kontak yapısı birbirine karıştırılmamalıdır.

Maksimum 240 Operasyon / Saat

ENT-KT-12-C11 için üreticinin belirttiği maksimum anahtarlama sıklığı saatte 240 operasyondur.

Reaktif güç kontrol rölesinin kademe alma ve bırakma süreleri ayarlanırken kontaktörün gereksiz yere çok sık devreye girip çıkması engellenmelidir.

200.000 Operasyon Anahtarlama Ömrü

ENT-KT-12-C11 için üreticinin güncel teknik dokümanında 200.000 operasyonluk anahtarlama ömrü belirtilmiştir.

Gerçek kullanım ömrü; pano sıcaklığı, kondansatörün özellikleri, anahtarlama sıklığı, harmonik seviyesi, şebeke koşulları ve bakım şartlarından etkilenebilir.

35 mm DIN Ray Montajı

ENT-KT-12-C11, üreticinin güncel ENT-KT teknik dokümanına göre 35 mm DIN raya monte edilebilir.

Bu yapı kompanzasyon panolarında düzenli montaj ve bakım kolaylığı sağlar.

55 °C Çalışma Sıcaklığı Referansı

Üreticinin teknik tablosundaki 6,7 kVAr ve 12,5 kVAr güç değerleri θ ≤ 55 °C çalışma sıcaklığı koşulu için belirtilmiştir.

Kompanzasyon panolarında kondansatörler ve kontaktörler çalışma sırasında ısı oluşturabileceğinden yeterli havalandırma ve sıcaklık kontrolü önemlidir.

Reaktif Güç Kontrol Rölesi ile Kullanım

Otomatik kompanzasyon sisteminde reaktif güç kontrol rölesi tesisin güç faktörünü ve reaktif güç durumunu izler.

Bir kondansatör kademesine ihtiyaç duyulduğunda kontrol rölesi ENT-KT-12-C11 kontaktörüne kumanda verir ve kontaktör bağlı kondansatör kademesini devreye alır.

Tipik sistem yapısı:

• Reaktif güç kontrol rölesi: Ölçüm ve kademe kararını verir.
• ENT-KT-12-C11: Kondansatör kademesini anahtarlar.
• Güç kondansatörü: Kapasitif reaktif gücü sağlar.
• Sigorta / koruma ekipmanları: Kademe korumasını sağlar.

ENT-KT-12-C11 Kondansatör Değildir

ENT-KT-12-C11 bir güç kondansatörü değildir.

12,5 kVAr değeri, kontaktörün 400-440 V AC çalışma seviyesinde anahtarlamak üzere tasarlandığı kondansatör gücünü ifade eder.

Kontaktörün kendisi reaktif güç üretmez; güç kondansatörü ayrı bir ekipmandır.

Kondansatör ve Kontrol Rölesi Ürüne Dahil Değildir

ENT-KT-12-C11 yalnızca kompanzasyon kontaktörüdür.

Güç kondansatörü, reaktif güç kontrol rölesi, sigorta ve diğer pano ekipmanlarının ürün paketine dahil olduğu varsayılmamalıdır.

ENT-KT-7,5-C11 ile ENT-KT-12-C11 Arasındaki Fark

• ENT-KT-7,5-C11: 7,5 kVAr @ 400-440 V, 4 kVAr @ 220-240 V, 10,82 A @ 400 V
• ENT-KT-12-C11: 12,5 kVAr @ 400-440 V, 6,7 kVAr @ 220-240 V, 18,04 A @ 400 V

Her iki modelde de 1 NO + 1 NC yardımcı kontak, 240 operasyon/saat ve 200.000 operasyon anahtarlama ömrü bulunur.

Temel fark anahtarlanabilecek kondansatör kademesinin gücü ve buna bağlı çalışma akımıdır.

ENT-KT-12-C11 ile ENT-KT-16-C11 Arasındaki Fark

• ENT-KT-12-C11: 12,5 kVAr @ 400-440 V, 6,7 kVAr @ 220-240 V
• ENT-KT-16-C11: 16,7 kVAr @ 400-440 V, 8,5 kVAr @ 220-240 V

Her iki ürün C11 yardımcı kontak yapısına sahiptir. Hangi modelin kullanılacağı kondansatör kademesinin gücüne göre belirlenmelidir.

ENTES ENT-KT Serisi Güç Seçenekleri

• ENT-KT-2,5-C10: 2,5 kVAr @ 400-440 V
• ENT-KT-5-C10: 5 kVAr @ 400-440 V
• ENT-KT-7,5-C11: 7,5 kVAr @ 400-440 V
• ENT-KT-12-C11: 12,5 kVAr @ 400-440 V
• ENT-KT-16-C11: 16,7 kVAr @ 400-440 V
• ENT-KT-20-C11: 20 kVAr @ 400-440 V
• ENT-KT-25-C11: 25 kVAr @ 400-440 V
• ENT-KT-33-C12: 33,3 kVAr @ 400-440 V
• ENT-KT-40-C12: 40 kVAr @ 400-440 V
• ENT-KT-60-C12: 60 kVAr @ 400-440 V
• ENT-KT-75-C12: 75 kVAr @ 400-440 V
• ENT-KT-100-C12: 100 kVAr @ 400-440 V

Kullanım Alanları

• Otomatik kompanzasyon panoları
• 12,5 kVAr güç kondansatörü kademeleri
• Fabrika elektrik panoları
• Endüstriyel üretim tesisleri
• Makine ve proses tesisleri
• AVM ve iş merkezi kompanzasyon sistemleri
• Otel ve hastane elektrik sistemleri
• Ticari bina kompanzasyon panoları
• Otomatik güç faktörü düzeltme sistemleri

Ürün Seçiminde Önemli Not

ENT-KT-12-C11 seçiminde yalnızca model adındaki “12” ifadesine bakılmamalıdır.

Üreticinin güncel teknik tablosunda ürün 400-440 V AC'de 12,5 kVAr, 220-240 V AC'de 6,7 kVAr olarak belirtilmektedir.

Kondansatör gücü ve gerilimi, pano sıcaklığı, harmonik seviyesi, reaktif güç kontrol rölesi ayarları, sigorta seçimi ve anahtarlama sıklığı birlikte değerlendirilmelidir.

ENTES ENT-KT-12-C11; 400-440 V'de 12,5 kVAr çalışma gücü, 18,04 A akım, 1 NO + 1 NC yardımcı kontak, 240 operasyon/saat kapasitesi ve 200.000 operasyon anahtarlama ömrüyle otomatik kompanzasyon sistemleri için geliştirilmiş özel kondansatör kontaktörüdür.
