ENTES ENT-KT-16-C11 16,7 kVAr Kompanzasyon Kontaktörü | M1416

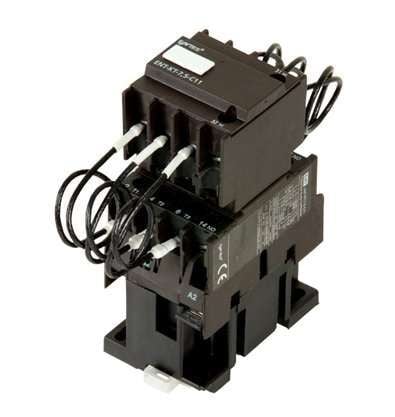

ENTES ENT-KT-16-C11 16,7 kVAr Kompanzasyon Kontaktörü

ENTES ENT-KT-16-C11, otomatik reaktif güç kompanzasyon panolarında bulunan güç kondansatörlerinin güvenli ve kontrollü şekilde devreye alınıp çıkarılması amacıyla geliştirilmiş özel kompanzasyon kontaktörüdür.

Model, 400-440 V AC sistemlerde 16,7 kVAr, düşük gerilim tarafında ise 8,5 kVAr kondansatör kademesinin anahtarlanması için kullanılabilir. Kondansatörlerin enerjilendirilmesi sırasında meydana gelebilen yüksek ani şarj akımlarını sınırlandırmaya yardımcı olan özel kontaktör yapısı sayesinde standart motor kontaktörlerinden ayrılır.

ENT-KT serisinde kullanılan erken kapanan kontaklar ve sönümleme dirençleri, kondansatör ilk devreye alındığında oluşan yüksek inrush akımının sınırlandırılmasına yardımcı olur. Ana kontaklar kapandıktan sonra kondansatörün normal çalışma akımı ana kontaklar üzerinden taşınır.

ENT-KT-16-C11 modeli; 24,1 A @ 400 V, 22,3 A @ 220 V, 1 adet NO / NA ve 1 adet NC / NK yardımcı kontak, maksimum 240 operasyon/saat ve 200.000 operasyonluk anahtarlama ömrü ile otomatik kompanzasyon sistemlerinde kullanıma uygundur.

Öne Çıkan Özellikler

• 16,7 kVAr kompanzasyon kontaktörü
• 400-440 V AC'de 16,7 kVAr çalışma gücü
• Düşük gerilim tarafında 8,5 kVAr çalışma gücü
• 24,1 A akım @ 400 V
• 22,3 A akım @ 220 V
• 50 / 60 Hz uygulamalara uygun
• Kondansatör anahtarlaması için özel tasarım
• AC-6B kullanım kategorisine uygun seri yapısı
• Yüksek kondansatör ilk akımını sınırlandırmaya yardımcı sistem
• Erken kapanan kontak ve sönümleme dirençleri
• 1 adet NO / NA yardımcı kontak
• 1 adet NC / NK yardımcı kontak
• Maksimum 240 operasyon / saat
• 200.000 operasyon anahtarlama ömrü
• 55 °C'ye kadar belirtilen çalışma gücü
• 35 mm DIN ray montajına uygun
• Üç fazlı güç kondansatörü kademelerinin anahtarlanmasına uygun
• Reaktif güç kontrol röleleriyle oluşturulan otomatik kompanzasyon sistemlerinde kullanılabilir
• 25 adet / koli

Teknik Özellikler

Kompanzasyon Kontaktörü Nedir?

Kompanzasyon kontaktörü, reaktif güç kompanzasyon sistemlerindeki güç kondansatörlerini otomatik olarak devreye almak ve devreden çıkarmak amacıyla geliştirilmiş özel kontaktör tipidir.

Güç kondansatörlerinin anahtarlama karakteristiği motor veya rezistif yüklerden farklıdır. Kondansatör şebekeye ilk bağlandığında kısa süreli fakat oldukça yüksek seviyede ilk şarj akımı meydana gelebilir.

Bu nedenle kompanzasyon kademelerinde standart güç kontaktörü yerine kondansatör anahtarlaması için tasarlanmış kompanzasyon kontaktörü kullanılması önemlidir.

Neden Standart Kontaktör Yerine Kompanzasyon Kontaktörü Kullanılır?

Kondansatör ilk devreye alındığı anda pratik olarak düşük empedanslı bir yük gibi davranabilir ve nominal çalışma akımının çok üzerinde ani akım çekebilir.

ENTES'in teknik dokümanına göre bireysel kondansatör yüklerinde ilk akımın tepe değeri kondansatör nominal akımının 30 katına kadar çıkabilir.

Çok kademeli kompanzasyon sistemlerinde daha önce devreye alınmış kondansatörlerin etkisiyle meydana gelen ani akım ise nominal kondansatör akımının 180 katından daha yüksek seviyelere ulaşabilir.

Bu yüksek ilk akımlar standart kontaktörlerde:

• Ana kontakların aşırı zorlanmasına
• Kontak yüzeylerinin zarar görmesine
• Kontakların kaynak yapmasına
• Kontaktörün elektriksel ömrünün azalmasına
• Kompanzasyon kademesinde arıza riskinin artmasına

neden olabilir.

ENT-KT serisi bu elektriksel şartlara uygun olarak doğrudan kondansatör yüklerinin anahtarlanması amacıyla geliştirilmiştir.

İlk Akım Sınırlama Sistemi

ENTES ENT-KT serisi kompanzasyon kontaktörlerinde kondansatörün devreye alınması sırasında meydana gelen yüksek ilk akımı sınırlandırmak için üç adet erken kapanan yardımcı kontak bloğu kullanılır.

Sistem içerisinde her faz için iki adet olmak üzere toplam altı adet sönümleme direnci bulunur.

Kontaktör enerjilendirildiğinde kondansatör ilk olarak dirençli devre üzerinden şebekeye bağlanır. Böylece kondansatörün şarj akımının sınırlandırılmasına yardımcı olunur.

Ana kontakların kapanmasının ardından dirençli yol bypass edilir ve kondansatörün normal çalışma akımı ana kontaklar üzerinden taşınır.

16,7 kVAr @ 400-440 V AC

ENT-KT-16-C11, 400-440 V AC sistemlerde 16,7 kVAr güç kondansatörü kademesinin anahtarlanması için belirtilmiştir.

400 V referansındaki teknik çalışma akımı 24,1 A'dır.

Bu nedenle ürün özellikle 16,7 kVAr seviyesindeki üç fazlı kondansatör kademelerinin otomatik olarak devreye alınıp çıkarıldığı kompanzasyon uygulamalarında kullanılabilir.

8,5 kVAr Düşük Gerilim Çalışma Gücü

Üreticinin güncel ürün tablosunda ENT-KT-16-C11 için düşük gerilim tarafındaki kondansatör gücü 8,5 kVAr olarak belirtilmektedir.

Güncel teknik dokümanda 220 V referansındaki çalışma akımı ise 22,3 A'dır.

Bu nedenle model adındaki “16” ifadesi her şebeke geriliminde 16,7 kVAr kondansatör anahtarlanabileceği anlamına gelmez.

• Düşük gerilim tarafı: 8,5 kVAr
• 400-440 V AC: 16,7 kVAr

Kontaktör seçiminde kondansatörün reaktif güç değeri ile sistem gerilimi birlikte dikkate alınmalıdır.

24,1 A @ 400 V Çalışma Akımı

ENT-KT-16-C11 için üreticinin güncel teknik dokümanında 400 V seviyesinde çalışma akımı 24,1 A olarak belirtilmektedir.

Bu akım değeri, ürünün 16,7 kVAr kondansatör uygulamasındaki teknik çalışma referanslarından biridir.

Kablo, koruma ekipmanı ve pano bağlantıları kontaktörün ve kondansatörün gerçek çalışma değerlerine uygun şekilde seçilmelidir.

AC-6B Kullanım Kategorisi

ENT-KT serisi kompanzasyon kontaktörleri IEC 60947-4-1 kapsamında AC-6B kullanım kategorisine uygun olarak geliştirilmiştir.

AC-6B kullanım kategorisi özellikle güç kondansatörleri ve kondansatör bankalarının anahtarlanmasına yönelik kontaktör uygulamalarını kapsar.

Bu nedenle ENT-KT-16-C11 standart motor kontaktörü olarak değil, doğrudan kondansatör yüklerinin anahtarlanması için tasarlanmış özel bir kontaktör olarak değerlendirilmelidir.

1 NO + 1 NC Yardımcı Kontak

ENT-KT-16-C11 üzerinde:

• 1 adet normalde açık NO / NA yardımcı kontak
• 1 adet normalde kapalı NC / NK yardımcı kontak

bulunur.

Bu yardımcı kontaklar;

• Kontaktör durum geri bildirimi
• Pano sinyalizasyonu
• Elektriksel kilitleme devreleri
• PLC girişleri
• Otomasyon sistemleri

gibi uygulamalarda kullanılabilir.

C11 İfadesi

ENT-KT-16-C11 modelinin güncel teknik tablosunda yardımcı kontak yapısı 1 NO + 1 NC şeklindedir.

Aynı C11 yardımcı kontak yapısı ENT-KT-7,5-C11, ENT-KT-12-C11, ENT-KT-20-C11 ve ENT-KT-25-C11 gibi modellerde de kullanılmaktadır.

Yardımcı Kontaklar ile İlk Akım Kontakları Aynı Değildir

Ürünün teknik tablosundaki 1 NO ve 1 NC yardımcı kontak, harici kontrol, sinyalizasyon ve kilitleme işlemleri için kullanılabilecek kontakları ifade eder.

Kondansatör ilk akımını sınırlandıran erken kapanan kontaklar ise cihazın dahili kompanzasyon kontaktörü yapısının bir parçasıdır.

Bu iki kontak sistemi birbirine karıştırılmamalıdır.

Maksimum 240 Operasyon / Saat

ENT-KT-16-C11 için üretici tarafından belirtilen maksimum anahtarlama sıklığı 240 operasyon / saat değerindedir.

Reaktif güç kontrol rölesinin kademe alma ve kademe bırakma süreleri ayarlanırken kontaktörün ve kondansatörün gereksiz şekilde sık anahtarlanması önlenmelidir.

Ayrıca kondansatörün yeniden devreye alınmadan önce uygun şekilde deşarj olmasına imkan verilmelidir.

200.000 Operasyon Anahtarlama Ömrü

ENT-KT-16-C11'in üretici tarafından belirtilen anahtarlama ömrü 200.000 operasyondur.

Gerçek kullanım ömrü;

• Anahtarlama sıklığı
• Pano sıcaklığı
• Kondansatör özellikleri
• Şebeke gerilimi
• Harmonik seviyesi
• Pano havalandırması
• Bakım şartları

gibi çalışma koşullarına bağlı olarak değişebilir.

55 °C Çalışma Sıcaklığı Referansı

ENTES'in ürün tablosunda ENT-KT-16-C11 için belirtilen güç değerleri θ ≤ 55 °C çalışma sıcaklığı şartında verilmektedir.

Kompanzasyon panolarında kondansatör, kontaktör ve reaktör gibi güç elemanlarının sıcaklık oluşturabileceği dikkate alınmalı ve uygun pano havalandırması sağlanmalıdır.

35 mm DIN Ray Montajı

ENT-KT-16-C11, ENTES'in güncel teknik dokümanında belirtilen ENT-KT-2,5-C10 ile ENT-KT-25-C11 ürün aralığı içerisinde yer aldığından 35 mm DIN raya monte edilebilir.

DIN ray montajı kompanzasyon panosunda düzenli yerleşim ve servis kolaylığı sağlar.

Reaktif Güç Kontrol Rölesi ile Kullanım

Otomatik kompanzasyon sisteminde reaktif güç kontrol rölesi tesisin reaktif güç ihtiyacını ve güç faktörünü takip eder.

Bir kondansatör kademesinin devreye alınması gerektiğinde kontrol rölesi ENT-KT-16-C11 kontaktörüne kumanda verir. Kontaktör de bağlı güç kondansatörünü şebekeye dahil eder.

Tipik sistem yapısı:

• Reaktif güç kontrol rölesi: Sistemi ölçer ve kademe kararını verir.
• ENT-KT-16-C11: Güç kondansatörü kademesini anahtarlar.
• Güç kondansatörü: Sisteme kapasitif reaktif güç sağlar.
• Sigorta / koruma ekipmanı: Kondansatör kademesinin elektriksel korumasını sağlar.

ENT-KT-16-C11 Bir Kondansatör Değildir

ENT-KT-16-C11 bir güç kondansatörü değildir.

Ürünün 16,7 kVAr değeri, kontaktörün 400-440 V AC çalışma seviyesinde anahtarlamak üzere tasarlandığı kondansatör kademe gücünü ifade eder.

Kontaktörün kendisi kapasitif reaktif güç üretmez.

Kondansatör ve Kontrol Rölesi Ürüne Dahil Değildir

ENT-KT-16-C11 yalnızca kompanzasyon kontaktörüdür.

Güç kondansatörü, reaktif güç kontrol rölesi, sigorta ve diğer pano ekipmanlarının kontaktöre dahil olduğu varsayılmamalıdır.

Tüm sistem elemanları kompanzasyon projesine göre ayrıca seçilmelidir.

ENT-KT-12-C11 ile ENT-KT-16-C11 Arasındaki Fark

• ENT-KT-12-C11: 12,5 kVAr @ 400-440 V, 18,04 A @ 400 V
• ENT-KT-16-C11: 16,7 kVAr @ 400-440 V, 24,1 A @ 400 V

Her iki modelde de:

• 1 NO yardımcı kontak
• 1 NC yardımcı kontak
• 240 operasyon / saat
• 200.000 operasyon anahtarlama ömrü
• AC-6B kondansatör anahtarlama yapısı

bulunur.

Temel fark anahtarlanabilecek kondansatör gücü ve buna bağlı çalışma akımıdır.

ENT-KT-16-C11 ile ENT-KT-20-C11 Arasındaki Fark

• ENT-KT-16-C11: 16,7 kVAr @ 400-440 V, 24,1 A @ 400 V, 200.000 operasyon
• ENT-KT-20-C11: 20 kVAr @ 400-440 V, 28,86 A @ 400 V, 100.000 operasyon

Her iki model de C11 yardımcı kontak yapısına sahip olmakla birlikte ENT-KT-20-C11 daha yüksek kondansatör gücü için tasarlanmıştır.

Ayrıca üreticinin teknik tablosunda ENT-KT-16-C11 için 200.000, ENT-KT-20-C11 için 100.000 operasyonluk anahtarlama ömrü belirtilmektedir.

ENTES ENT-KT Serisi Kompanzasyon Kontaktörleri

• ENT-KT-2,5-C10: 2,5 kVAr @ 400-440 V
• ENT-KT-5-C10: 5 kVAr @ 400-440 V
• ENT-KT-7,5-C11: 7,5 kVAr @ 400-440 V
• ENT-KT-12-C11: 12,5 kVAr @ 400-440 V
• ENT-KT-16-C11: 16,7 kVAr @ 400-440 V
• ENT-KT-20-C11: 20 kVAr @ 400-440 V
• ENT-KT-25-C11: 25 kVAr @ 400-440 V
• ENT-KT-33-C12: 33,3 kVAr @ 400-440 V
• ENT-KT-40-C12: 40 kVAr @ 400-440 V
• ENT-KT-60-C12: 60 kVAr @ 400-440 V
• ENT-KT-75-C12: 75 kVAr @ 400-440 V
• ENT-KT-100-C12: 100 kVAr @ 400-440 V

Doğru kontaktör modeli, kondansatör kademesinin gücü ve sistemin çalışma gerilimine göre seçilmelidir.

Kullanım Alanları

• Otomatik reaktif güç kompanzasyon panoları
• 16,7 kVAr güç kondansatörü kademeleri
• Fabrika elektrik panoları
• Endüstriyel üretim tesisleri
• Makine ve proses tesisleri
• AVM ve iş merkezi kompanzasyon sistemleri
• Otel kompanzasyon panoları
• Hastane elektrik sistemleri
• Ticari bina kompanzasyon panoları
• Otomatik güç faktörü düzeltme sistemleri

Ürün Seçiminde Önemli Not

ENT-KT-16-C11 seçiminde yalnızca model adındaki “16” ifadesine bakılmamalıdır.

Üreticinin güncel teknik verilerine göre ürünün 400-440 V AC çalışma gücü 16,7 kVAr'dır.

Kondansatörün gerilim ve kVAr değeri, pano sıcaklığı, harmonik seviyesi, reaktif güç kontrol rölesinin ayarları, koruma ekipmanları ve anahtarlama sıklığı birlikte değerlendirilmelidir.

ENTES ENT-KT-16-C11; 400-440 V'de 16,7 kVAr çalışma gücü, 24,1 A akım, 1 NO + 1 NC yardımcı kontak, maksimum 240 operasyon/saat ve 200.000 operasyon anahtarlama ömrüyle otomatik kompanzasyon sistemleri için geliştirilmiş özel kondansatör kontaktörüdür.
