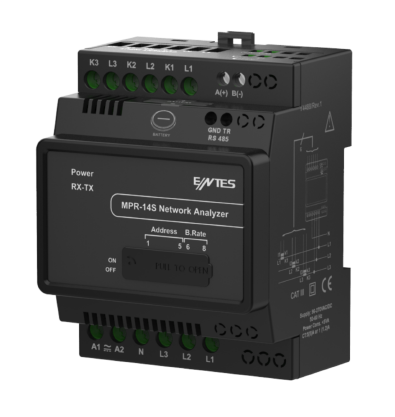

ENTES MPR-14S DIN Ray Tipi RS-485 Şebeke Analizörü
ENTES MPR-14S DIN Ray Tipi Şebeke Analizörü
ENTES MPR-14S, elektrik tesislerinde temel elektriksel parametrelerin ölçülmesi ve enerji izleme sistemlerine aktarılması için geliştirilmiş, DIN ray montajlı ve ekransız bir şebeke analizörüdür. Kompakt DIN4 tasarımı sayesinde elektrik panolarında kolaylıkla konumlandırılabilir.
RS-485 haberleşme arayüzü ve Modbus RTU protokolü sayesinde ölçülen veriler enerji yönetim sistemlerine, otomasyon altyapılarına ve merkezi izleme yazılımlarına aktarılabilir. Özellikle ekran ihtiyacının olmadığı makine panoları, dağıtım panoları ve merkezi enerji izleme uygulamaları için uygun bir çözümdür.
Öne Çıkan Özellikler
- DIN4 ray montajlı kompakt tasarım
- Ekransız şebeke analizörü yapısı
- RS-485 haberleşme desteği
- Modbus RTU haberleşme protokolü
- 1 A ve 5 A akım trafosu desteği
- Üç fazlı elektrik sistemlerinde temel elektriksel parametrelerin ölçümü
- Gerilim, akım, aktif güç, reaktif güç ve görünür güç ölçümü
- Güç faktörü ölçümü
- Aktif, reaktif ve görünür enerji ölçümü
- Ayarlanabilir demand süresi
- 128 örnek/periyot örnekleme
- 95-270 VAC/DC geniş besleme gerilimi
- Enerji izleme ve otomasyon sistemleriyle entegrasyona uygun yapı
Teknik Özellikler
| Marka | ENTES |
| Model | MPR-14S |
| Ürün Tipi | Şebeke Analizörü |
| Montaj | DIN Ray |
| Boyut | DIN4 |
| Gerilim Ölçüm Aralığı | 10-300 VAC (L-N), 10-480 VAC (L-L) |
| Trafolu Gerilim Ölçüm Aralığı | 10 V - 999,9 kV |
| Gerilim Ölçüm Doğruluğu | ±%0,5 ± 1 dijit |
| Nominal Akım | 1 A / 5 A |
| Akım Ölçüm Aralığı | 50 mA - 5,5 A |
| Trafolu Akım Ölçüm Aralığı | 50 mA - 10.000 A |
| Akım Ölçüm Doğruluğu | ±%0,5 ± 1 dijit |
| Aktif Güç | 0 - 1 GW |
| Reaktif Güç | 0 - 1 GVAr |
| Görünür Güç | 0 - 1 GVA |
| Güç Faktörü | ±1,00 |
| Aktif Enerji | 0 - 99.999.999 kWh veya MWh |
| Reaktif Enerji | 0 - 99.999.999 kVArh veya MVArh |
| Görünür Enerji | 0 - 99.999.999 kVAh veya MVAh |
| Demand Süresi | 1 / 5 / 10 / 15 / 20 / 30 / 60 dakika |
| Frekans | 45-65 Hz |
| Örnekleme | 128 örnek / periyot |
| Haberleşme | RS-485 / Modbus RTU |
| Haberleşme Hızı | 2400 - 115200 bps |
| Besleme Gerilimi | 95-270 VAC/DC |
| İşletme Frekansı | 50/60 Hz |
| Güç Tüketimi | < 5 VA |
| Terminal Koruma Sınıfı | IP20 |
| Kutu Koruma Sınıfı | IP40 |
| Çalışma Sıcaklığı | -10°C / +70°C |
| Saklama Sıcaklığı | -20°C / +80°C |
Ölçülebilen Temel Parametreler
ENTES MPR-14S ile elektrik tesisindeki gerilim, akım, aktif güç, reaktif güç, görünür güç, güç faktörü, aktif enerji, reaktif enerji, görünür enerji ve frekans gibi temel elektriksel büyüklükler ölçülebilir. Ölçüm sonuçları RS-485 haberleşmesi üzerinden merkezi enerji izleme veya otomasyon sistemlerine aktarılabilir.
Kullanım Alanları
- Endüstriyel elektrik panoları
- Makine panoları
- Fabrika enerji izleme sistemleri
- Bina ve kat dağıtım panoları
- Enerji yönetim sistemleri
- SCADA ve otomasyon uygulamaları
- Uzaktan elektriksel parametre izleme sistemleri
ENTES MPR-14S, yerel ekran ihtiyacının olmadığı ve ölçüm değerlerinin merkezi bir sistem üzerinden takip edilmek istendiği uygulamalarda kompakt ve işlevsel bir şebeke analizörü çözümü sunar.
