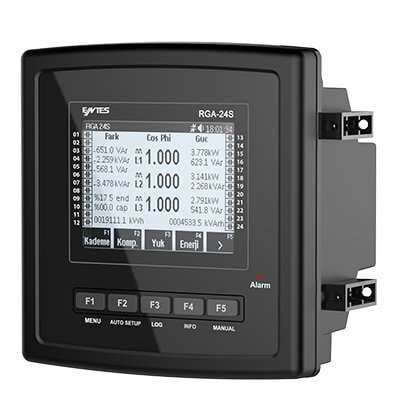

ENTES RGA-20S 20 Kademeli 51 Harmonik RS-485 Reaktif Güç Kontrol Rölesi

ENTES RGA-20S, üç fazlı elektrik sistemlerinde gelişmiş reaktif güç kompanzasyonu gerçekleştirmek amacıyla geliştirilmiş 20 kademeli akıllı reaktif güç kontrol rölesidir.

Cihaz, üç fazın akım ve gerilim bilgilerini ayrı ayrı ölçerek her fazın reaktif güç durumunu bağımsız olarak değerlendirir. Böylece faz yüklerinin birbirinden farklı olduğu dengesiz elektrik sistemlerinde faz bazlı kompanzasyon yapılmasına yardımcı olur.

RGA-20S yalnızca kondansatör kademelerini kontrol etmekle kalmaz; uygun kompanzasyon projelerinde şönt reaktörlerin de kademe olarak kullanılmasına imkan verir. Bu sayede sistem endüktif veya kapasitif karaktere geçtiğinde aynı reaktif güç kontrol rölesi üzerinden uygun kompanzasyon elemanları yönetilebilir.

20 kademe, 51. harmoniğe kadar ayrı ayrı harmonik ölçümü, THD-I / THD-V takibi, ikinci akım trafosu girişi, RS-485 Modbus RTU haberleşme, otomatik kademe tanıma ve grafik LCD ekran özellikleri sayesinde RGA-20S, özellikle yüksek kademe ihtiyacı bulunan endüstriyel kompanzasyon panoları için kapsamlı bir çözüm sunar.

Öne Çıkan Özellikler

• 20 kademeli otomatik reaktif güç kontrolü
• 3 fazın ayrı ayrı ölçülmesi
• Dengesiz yüklerde faz bazlı kompanzasyon
• Monofaze kondansatör kontrolü
• Trifaze kondansatör kontrolü
• Şönt reaktör kontrolü
• Kondansatör ve şönt reaktörleri aynı sistemde kullanabilme
• Akıllı kompanzasyon algoritması
• Eko, Standart ve Hassas çalışma modları
• İkinci akım trafosu girişi
• Kontaktör yapışması takibine yardımcı yapı
• Kademe sigortası problemlerinin tespitine yardımcı yapı
• Otomatik kademe tanıma
• Hatalı bağlantı düzeltme
• Kademe değerlerini anlık ölçme
• Kontaktör anahtarlama sayısı takibi
• Kontaktör ömrü takibi
• THD-I toplam akım harmonik bozulma ölçümü
• THD-V toplam gerilim harmonik bozulma ölçümü
• 51. harmoniğe kadar ayrı ayrı harmonik ölçümü
• RS-485 haberleşme
• Modbus RTU protokolü
• 2 ayrı hedef Cosφ çalışma seçeneği
• Jeneratör uygulamalarına uygun yapı
• Grafik LCD ekran
• 240 x 160 piksel ekran çözünürlüğü
• Gerçek zaman saati
• Alarm kayıtları
• 144 x 144 mm pano tipi yapı

Teknik Özellikler

20 Kademeli Gelişmiş Kompanzasyon

ENTES RGA-20S, maksimum 20 kompanzasyon kademesini kontrol edebilir. Yüksek kademe kapasitesi sayesinde farklı güçlerde çok sayıda kondansatör veya reaktör kademesinin bulunduğu büyük kompanzasyon panolarında kullanılabilir.

Kademe sayısının yüksek olması, farklı reaktif güç ihtiyaçlarına daha küçük güç adımlarıyla cevap verilmesine imkan sağlayarak sistemin hedef Cosφ değerine daha hassas yaklaşmasına yardımcı olur.

3 Fazı Ayrı Ayrı Ölçerek Kompanzasyon

RGA-20S üç fazın akım ve gerilim bilgilerini ayrı ayrı değerlendirir. Böylece yalnızca tek bir fazdan alınan ölçüm bilgisine göre değil, tesisin gerçek üç fazlı yük yapısına göre kompanzasyon yapılabilir.

Bu özellik özellikle tek fazlı tüketicilerin fazlara eşit dağılmadığı işletmelerde avantaj sağlar.

Dengesiz Yük Kompanzasyonu

Fazlardan biri yoğun şekilde yüklenirken diğer fazların daha düşük yüklendiği tesislerde her fazın reaktif güç ihtiyacı birbirinden farklı olabilir.

RGA-20S, faz bazlı ölçüm ve monofaze kondansatör kullanımı sayesinde dengesiz sistemlerde yalnızca kompanzasyona ihtiyaç duyan faza müdahale edilmesine yardımcı olur.

Monofaze ve Trifaze Kondansatör Kontrolü

Cihaz hem tek fazlı hem de üç fazlı kondansatör kademelerinin kullanılmasını destekler.

Trifaze kondansatörler sistemin dengeli bölümünün kompanzasyonunda kullanılabilirken, monofaze kondansatörler fazlar arasında meydana gelen reaktif güç farklılıklarının giderilmesine yardımcı olur.

Şönt Reaktör Kontrolü

RGA-20S yalnızca kondansatör anahtarlayan klasik bir reaktif güç kontrol rölesi değildir. İstenilen uygun kademeye şönt reaktör bağlanabilir.

Şönt reaktörler özellikle tesisin kapasitif reaktif karakter gösterdiği durumlarda kullanılır. Bu sayede cihaz hem endüktif hem de kapasitif reaktif güç problemlerinin kontrolüne yardımcı olabilir.

Kondansatör ve Reaktörleri Birlikte Kontrol Edebilme

RGA serisinin önemli özelliklerinden biri, kondansatör ve şönt reaktörleri aynı sistem içerisinde birlikte tetikleyebilmesidir.

Tesisin reaktif güç karakteri zaman içerisinde değiştiğinde cihaz uygun kondansatör veya reaktör kombinasyonlarını kullanarak kompanzasyonu sürdürmeye yardımcı olur.

İkinci Akım Trafosu Girişi

RGA-20S üzerinde bulunan ikinci akım trafosu girişi, kompanzasyon kademelerinin gerçek çalışma durumunun daha ayrıntılı takip edilmesine yardımcı olur.

Bu yapı sayesinde kontaktör yapışması, kontaktörün çekmemesi veya kademe sigortasının devreden çıkması gibi durumların tespit edilmesi kolaylaşabilir.

Kontaktör ve Kademe Takibi

RGA serisi, kompanzasyon panosundaki kademelerin bakım süreçlerini desteklemek amacıyla çeşitli izleme fonksiyonları sunar.

• Kademe değerlerinin anlık ölçülmesi
• Kontaktör anahtarlama sayılarının izlenmesi
• Kontaktör montaj tarihinin takip edilebilmesi
• Kontaktör ömrünün takip edilmesi
• Kondansatör değer kaybının izlenmesi

Otomatik Kademe Tanıma

RGA-20S, bağlı kondansatör ve reaktör kademelerini otomatik olarak tanıyabilir.

Bu özellik, özellikle 20 kademeli büyük kompanzasyon panolarının devreye alınması sırasında her kademe gücünün manuel olarak sisteme girilmesi ihtiyacını azaltarak kurulum sürecini kolaylaştırır.

Hatalı Bağlantı Düzeltme

Akım trafosu yönlerinin veya faz eşleşmelerinin hatalı yapılması kompanzasyon rölesinin yanlış ölçüm yapmasına neden olabilir.

RGA-20S'nin hatalı bağlantı algılama ve düzeltme özellikleri, devreye alma sırasında bu tip bağlantı problemlerinin daha kolay giderilmesine yardımcı olur.

Eko, Standart ve Hassas Kompanzasyon Modları

RGA serisi, kompanzasyon sisteminin tesisin çalışma karakterine göre ayarlanabilmesi için farklı çalışma modları sunar.

• Eko Mod: Gereksiz anahtarlamaları azaltmaya yönelik çalışma
• Standart Mod: Genel amaçlı kompanzasyon uygulamaları
• Hassas Mod: Hedef kompanzasyon değerine daha hassas yaklaşmaya yönelik çalışma

51. Harmoniğe Kadar Harmonik Analizi

RGA-20S, 51. harmoniğe kadar ayrı ayrı harmonik ölçümü gerçekleştirebilir.

Bu özellik frekans konvertörleri, motor sürücüleri, UPS sistemleri, doğrultucular, anahtarlamalı güç kaynakları ve diğer doğrusal olmayan yüklerin bulunduğu endüstriyel tesislerde önemlidir.

Harmoniklerin izlenmesi, kompanzasyon kondansatörlerinin maruz kaldığı elektriksel şartların değerlendirilmesine ve sistemdeki olası rezonans veya aşırı yük risklerinin analiz edilmesine yardımcı olur.

THD-I ve THD-V Ölçümü

THD-I, akım dalga biçimindeki toplam harmonik bozulmayı; THD-V ise gerilim dalga biçimindeki toplam harmonik bozulmayı gösterir.

RGA-20S, THD değerleri ile birlikte ayrı ayrı harmonik değerlerinin de izlenmesine imkan sağlayarak sistemin harmonik durumunun daha detaylı değerlendirilmesine yardımcı olur.

THD Koruması

Yüksek harmonik seviyeleri kondansatörlerde aşırı akım ve sıcaklık oluşmasına neden olabilir.

RGA-20S'nin THD izleme ve alarm özellikleri, kompanzasyon sisteminin harmonik açıdan riskli çalışma koşullarının tespit edilmesine yardımcı olur.

RS-485 Modbus RTU Haberleşme

RS-485 Modbus RTU haberleşme desteği sayesinde cihazın ölçtüğü ve hesapladığı değerler merkezi otomasyon sistemlerine aktarılabilir.

Uygun PLC, SCADA veya enerji yönetim yazılımı üzerinden aşağıdaki bilgiler takip edilebilir:

• Gerilim değerleri
• Akım değerleri
• Aktif güç
• Reaktif güç
• Görünür güç
• Cosφ
• Enerji değerleri
• THD-I / THD-V
• Harmonik değerleri
• Kademe durumları
• Alarm bilgileri

Grafik LCD Ekran

RGA-20S üzerinde 240 x 160 piksel FSTN grafik LCD ekran bulunur.

Grafik ekran, çok sayıda ölçüm ve kompanzasyon parametresinin daha anlaşılır biçimde görüntülenmesine imkan verir. Kademe bilgileri, ölçümler, alarmlar ve kompanzasyon oranları cihazın ön panelinden takip edilebilir.

Kompanzasyon Performans Grafikleri

RGA serisi kompanzasyon performansının yalnızca anlık olarak değil, belirli dönemler üzerinden değerlendirilmesine de yardımcı olur.

Günlük, haftalık ve daha uzun dönem kompanzasyon oranlarının grafik halinde incelenebilmesi, tesisin reaktif güç davranışındaki değişimlerin değerlendirilmesini kolaylaştırır.

2 Ayrı Hedef Cosφ

RGA-20S farklı çalışma koşullarına uygun iki ayrı hedef Cosφ değerinin kullanılmasına imkan verir.

Özellikle normal şebeke ve jeneratör çalışma durumlarında farklı kompanzasyon hedeflerinin gerekli olduğu uygulamalarda bu özellik avantaj sağlar.

Ölçülebilen Başlıca Parametreler

• Faz gerilimleri
• Faz akımları
• Frekans
• Cosφ
• Güç faktörü
• Aktif güç
• Reaktif güç
• Görünür güç
• Aktif enerji
• Reaktif enerji
• Görünür enerji
• THD-I
• THD-V
• 51. harmoniğe kadar akım harmonikleri
• 51. harmoniğe kadar gerilim harmonikleri
• Talep değerleri
• Minimum ve maksimum değerler
• Kademe değerleri

Kullanım Alanları

• 20 kademeye kadar merkezi kompanzasyon panoları
• Büyük endüstriyel üretim tesisleri
• Dengesiz yüklerin bulunduğu sistemler
• Monofaze yüklerin yoğun olduğu tesisler
• Frekans konvertörlerinin kullanıldığı işletmeler
• Motor sürücülü sistemler
• UPS kullanılan tesisler
• Harmonik yüklerin yoğun olduğu sistemler
• Kapasitif reaktif enerji problemi bulunan tesisler
• Şönt reaktör kullanılan kompanzasyon panoları
• Fabrika ve makine tesisleri
• AVM ve ticari yapılar
• Hastaneler
• Oteller ve iş merkezleri
• SCADA ile kompanzasyon takibi yapılan sistemler

RGA-20S ile RGA-15S Arasındaki Fark

RGA-20S ve RGA-15S aynı gelişmiş RGA ürün ailesinde yer alır. Her iki model de üç faz ölçüm, grafik LCD, RS-485, şönt reaktör kontrolü, ikinci akım trafosu ve 51. harmoniğe kadar ölçüm gibi gelişmiş özellikler sunar.

Temel fark kademe sayısıdır.

• RGA-15S: Maksimum 15 kademe
• RGA-20S: Maksimum 20 kademe

Daha fazla kondansatör veya reaktör kademesine ihtiyaç duyulan panolarda RGA-20S daha geniş kademe kapasitesi sunar.

RGA-20S ile RGA-24S Arasındaki Fark

RGA-20S maksimum 20 kademe kontrol ederken RGA-24S maksimum 24 kademe kontrol eder.

Ölçüm, grafik LCD, RS-485 ve 51 harmonik gibi temel gelişmiş özellikler benzer olmakla birlikte çok büyük ve daha fazla kademe gerektiren kompanzasyon panolarında RGA-24S değerlendirilebilir.

RGA-20S ile RGSR-20S Arasındaki Fark

RGA-20S, 20 klasik kompanzasyon kademesine sahip modeldir ve SVC özelliği bulunmaz.

RGSR-20S ise 16 klasik kademe + SVC yapısına sahiptir.

SVC kullanılmayacak ve yüksek sayıda klasik kondansatör / reaktör kademesi gereken panolarda RGA-20S; SVC tabanlı daha hızlı şönt reaktör kontrolü gereken projelerde ise RGSR-20S değerlendirilmelidir.

RGA-20S ile RGA-20S-OG Arasındaki Fark

RGA-20S standart alçak gerilim kompanzasyon uygulamalarına yönelik modeldir.

RGA-20S-OG ise gerilim trafoları üzerinden orta gerilim kompanzasyon uygulamalarında kullanılmak üzere geliştirilmiş OG versiyonudur.

RGA-20S'nin Öne Çıkan Avantajları

ENTES RGA-20S; 20 kademeli kontrol, üç faz bağımsız ölçüm, dengesiz yük kompanzasyonu, monofaze ve trifaze kondansatör kontrolü, şönt reaktör desteği, ikinci akım trafosu, 51. harmoniğe kadar analiz, grafik LCD ve RS-485 Modbus RTU haberleşmeyi tek cihazda bir araya getirir.

Özellikle yüksek kademe sayısına sahip, yük karakteri değişken ve harmoniklerin bulunduğu büyük endüstriyel tesislerde gelişmiş kompanzasyon yönetimi için kapsamlı bir çözümdür.
