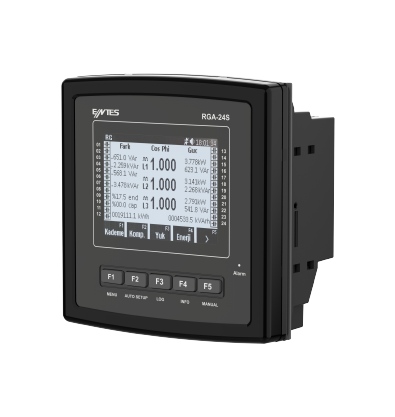

ENTES RGA-24S 24 Kademeli 51 Harmonik RS-485 Reaktif Güç Kontrol Rölesi

ENTES RGA-24S, üç fazlı elektrik sistemlerinde gelişmiş reaktif güç kompanzasyonu gerçekleştirmek amacıyla geliştirilmiş 24 kademeli akıllı reaktif güç kontrol rölesidir.

Cihaz, L1, L2 ve L3 fazlarının akım ve gerilim bilgilerini ayrı ayrı değerlendirerek her fazın reaktif güç durumunu bağımsız şekilde takip eder. Bu sayede yüklerin fazlara eşit dağılmadığı dengesiz elektrik sistemlerinde faz bazlı kompanzasyon yapılmasına yardımcı olur.

RGA-24S; kondansatör kademelerinin yanı sıra uygun uygulamalarda şönt reaktörleri de kontrol edebilir. Böylece tesisin yalnızca endüktif değil, kapasitif reaktif güç karakteri gösterdiği çalışma koşullarında da gelişmiş kompanzasyon çözümleri oluşturulabilir.

24 kademe, 51. harmoniğe kadar ayrı ayrı harmonik analizi, THD-I / THD-V takibi, ikinci akım trafosu girişi, RS-485 Modbus RTU, otomatik kademe tanıma, otomatik bağlantı bulma ve grafik LCD ekran özellikleriyle özellikle büyük ve çok kademeli endüstriyel kompanzasyon panolarına yönelik kapsamlı bir çözüm sunar.

Öne Çıkan Özellikler

• 24 kademeli otomatik reaktif güç kontrolü
• 3 faz / 3 akım trafosu ile ölçüm
• Üç fazın ayrı ayrı kompanze edilebilmesi
• Dengesiz yüklerde faz bazlı kompanzasyon
• Monofaze kondansatör desteği
• Trifaze kondansatör desteği
• Şönt reaktör kontrolü
• Kondansatör ve şönt reaktörleri aynı sistemde kullanabilme
• İkinci akım trafosu girişi
• Otomatik bağlantı bulma
• Otomatik kademe tanıma
• Kademe güçlerini otomatik algılama
• Kademe ve kontaktör çalışma durumlarını takip edebilme
• THD-I toplam akım harmonik bozulma ölçümü
• THD-V toplam gerilim harmonik bozulma ölçümü
• 51. harmoniğe kadar ayrı ayrı harmonik ölçümü
• Gerilim, akım ve THD alarm fonksiyonları
• Aşırı ve eksik kompanzasyon alarmı
• Kondansatör değer kaybı alarmı
• Kontaktör yapışma / çekmeme alarmı
• RS-485 haberleşme
• Modbus RTU protokolü
• 2400-256000 bps ayarlanabilir haberleşme hızı
• 2 ayrı hedef Cosφ desteği
• Jeneratör çalışma desteği
• Periyodik kayıt ve log fonksiyonları
• Min. / Maks. / Demand kayıtları
• Grafik LCD ekran
• Gerçek zaman saati
• CR2032 değiştirilebilir saat pili
• 144x144 mm pano tipi tasarım

Teknik Özellikler

24 Kademeli Gelişmiş Kompanzasyon

ENTES RGA-24S maksimum 24 kompanzasyon kademesini kontrol edebilir. Bu yüksek kademe kapasitesi, farklı güçlerde çok sayıda kondansatör ve reaktör kademesinin kullanıldığı büyük kompanzasyon panolarında önemli avantaj sağlar.

Daha fazla kademe kullanılması, reaktif güç ihtiyacına daha küçük güç adımlarıyla cevap verilebilmesine ve hedef Cosφ değerine daha hassas şekilde yaklaşılmasına yardımcı olur.

3 Fazın Ayrı Ayrı Kompanzasyonu

RGA-24S, L1, L2 ve L3 fazlarının akım ve gerilim bilgilerini ayrı ayrı değerlendirir. Böylece her fazın reaktif güç ihtiyacı bağımsız olarak hesaplanabilir.

Fazların farklı miktarda yüklendiği tesislerde yalnızca tek fazı referans alan klasik reaktif güç kontrol rölelerine göre daha doğru kompanzasyon yapılmasına yardımcı olur.

Dengesiz Yüklerde Faz Bazlı Kontrol

Tek fazlı makineler, aydınlatmalar, priz grupları ve elektronik ekipmanların fazlara eşit dağılmadığı sistemlerde L1, L2 ve L3 fazlarının reaktif güç değerleri birbirinden farklı olabilir.

RGA-24S, monofaze ve trifaze kompanzasyon kademelerini birlikte kullanarak bu dengesizliklere faz bazında müdahale edilmesine imkan sağlar.

Monofaze ve Trifaze Kondansatör Desteği

RGA-24S hem tek fazlı hem de üç fazlı kondansatör kademelerinin kullanımını destekler.

Trifaze kondansatörler üç fazda ortak reaktif güç ihtiyacını karşılamak için kullanılabilirken monofaze kondansatörler yalnızca ihtiyaç bulunan fazın kompanze edilmesine yardımcı olur.

Kurulum notu: RGA/RGSR kullanım talimatına göre referans kademesine üç fazlı kondansatör bağlanması gerekir.

Şönt Reaktör Kontrolü

RGA-24S'nin önemli avantajlarından biri uygun kademelerde şönt reaktör kullanılabilmesidir.

Şönt reaktörler, tesisin kapasitif reaktif karakter gösterdiği çalışma koşullarında kapasitif gücün dengelenmesine yardımcı olur. Kullanım talimatına göre referans kademe dışındaki kademelerde şönt reaktör kullanılabilir.

Kondansatör ve Şönt Reaktörleri Birlikte Yönetme

Tesislerin reaktif güç karakteri gün içerisinde değişebilir. Bazı çalışma koşullarında endüktif, bazı durumlarda ise kapasitif reaktif güç ortaya çıkabilir.

RGA-24S, uygun kondansatör ve şönt reaktör kademelerini aynı kompanzasyon altyapısı içerisinde yöneterek değişken yük profiline sahip tesislerde daha esnek kontrol sağlar.

İkinci Akım Trafosu Girişi

RGA-24S üzerinde ikinci akım trafosu girişi bulunur. Ana akım girişleri şebeke akımlarının ölçümünde kullanılırken ikinci akım girişi kompanzasyon tarafının ayrıca takip edilmesine imkan sağlar.

Bu yapı, kompanzasyon kademelerinin gerçek çalışma durumunun izlenmesine ve kontaktör ya da sigorta kaynaklı problemlerin tespit edilmesine yardımcı olabilir.

Otomatik Bağlantı Bulma

RGA-24S'nin otomatik kurulum fonksiyonları arasında otomatik bağlantı bulma yer alır.

Cihaz devreye alma sırasında faz sırası ve akım trafosu polaritesi gibi bağlantıları değerlendirerek bağlantı hatalarının düzeltilmesine yardımcı olur.

Otomatik Kademe Tanıma

Cihaz, bağlı kondansatör ve reaktör kademelerini sırayla devreye alıp çıkararak kademe gücünü ve bağlantı şeklini otomatik olarak algılayabilir.

Özellikle 24 kademeli büyük kompanzasyon panolarında bu özellik devreye alma sürecini kolaylaştırır.

Kademe ve Kontaktör Takibi

RGA-24S'nin gelişmiş alarm ve bakım fonksiyonları kompanzasyon panosundaki elemanların durumunun takip edilmesine yardımcı olur.

• Kondansatör değer kaybı alarmı
• Kontaktör anahtarlama sayısı alarmı
• Kontaktör anahtarlama sayısı uyarısı
• Kontaktör yapışma alarmı
• Kontaktör çekmeme alarmı
• Kademe dizilimi hata alarmı
• Kondansatör gücü yetersiz alarmı
• Reaktör gücü yetersiz alarmı

51. Harmoniğe Kadar Detaylı Harmonik Analizi

ENTES RGA-24S, 51. harmoniğe kadar ayrı ayrı harmonik ölçümü gerçekleştirir.

Motor sürücüleri, frekans konvertörleri, UPS sistemleri, doğrultucular ve anahtarlamalı güç kaynakları gibi doğrusal olmayan yüklerin bulunduğu tesislerde harmoniklerin izlenmesi kompanzasyon sisteminin doğru tasarlanması ve çalışmasının değerlendirilmesi açısından önemlidir.

THD-I ve THD-V Ölçümü

THD-I, sistem akımındaki toplam harmonik bozulmayı; THD-V ise sistem gerilimindeki toplam harmonik bozulmayı gösterir.

RGA-24S, THD değerleriyle birlikte 51. harmoniğe kadar detaylı ölçüm sunarak tesisin harmonik durumunun daha kapsamlı değerlendirilmesine imkan verir.

THD Alarm ve Koruma Fonksiyonları

Yüksek harmonik seviyeleri kondansatörlerde aşırı akım ve sıcaklık oluşmasına neden olabilir. RGA-24S üzerinde akım, gerilim ve THD değerlerine yönelik ayarlanabilir alarm fonksiyonları bulunur.

Bu özellik kompanzasyon sisteminin riskli elektriksel çalışma koşullarının daha erken fark edilmesine yardımcı olur.

RS-485 Modbus RTU Haberleşme

RGA-24S üzerinde bulunan RS-485 haberleşme portu, cihazın PLC, SCADA veya merkezi enerji yönetim sistemlerine bağlanmasını sağlar.

Modbus RTU üzerinden ölçüm, enerji, kompanzasyon, harmonik, alarm ve kademe bilgileri merkezi sistem tarafından okunabilir.

Haberleşme hızı uygulamaya göre 2400 ile 256000 bps arasında ayarlanabilir.

Periyodik Log ve Kayıt Özellikleri

Cihazın kayıt altyapısı üzerinden çeşitli elektriksel parametreler belirli periyotlarda kayıt altına alınabilir.

• Yük profili
• Gerilim kayıtları
• Akım kayıtları
• Güç kayıtları
• THD kayıtları
• Min. / Maks. değerler
• Demand değerleri
• Alarm kayıtları
• Sistem logları

Sistem loglarında ayar değişiklikleri, enerjilenme ve otomatik test gibi bilgiler de görüntülenebilir.

Grafik LCD Ekran

RGA-24S üzerinde 240 x 160 piksel FSTN grafik LCD ekran bulunur. Grafik ekran çok sayıda ölçüm, kademe ve alarm bilgisinin pano üzerinden daha rahat takip edilmesini sağlar.

Ekran üzerinde kademe durumları, tarih-saat, aktif alarm ve uyarılar ile ölçüm menüleri görüntülenebilir.

2 Ayrı Hedef Cosφ ve Jeneratör Desteği

RGA-24S üzerinde iki farklı hedef Cosφ çalışma değeri kullanılabilir. Ayrıca jeneratör girişi sayesinde jeneratörün devreye girdiği çalışma koşullarında farklı kompanzasyon hedefleri uygulanabilir.

Bu özellik şebeke ve jeneratör işletme koşullarının farklı olduğu endüstriyel tesislerde avantaj sağlar.

Ölçülebilen Başlıca Parametreler

• L1, L2 ve L3 faz gerilimleri
• Faz-faz gerilimleri
• L1, L2 ve L3 akımları
• İkinci akım girişi değerleri
• Frekans
• Cosφ
• Güç faktörü
• Aktif güç
• Reaktif güç
• Görünür güç
• Aktif enerji
• Reaktif enerji
• Görünür enerji
• Demand değerleri
• Minimum ve maksimum değerler
• THD-I
• THD-V
• 51. harmoniğe kadar ayrı ayrı harmonik değerleri
• Kademe güçleri ve kademe durumları

Kullanım Alanları

• 24 kademeye kadar merkezi kompanzasyon panoları
• Büyük endüstriyel üretim tesisleri
• Dengesiz yük yapısına sahip tesisler
• Tek fazlı yüklerin yoğun olduğu işletmeler
• Motor sürücülerinin yoğun kullanıldığı sistemler
• Frekans konvertörlü makineler
• UPS kullanılan tesisler
• Harmoniklerin yoğun olduğu elektrik sistemleri
• Kapasitif reaktif enerji problemi bulunan tesisler
• Şönt reaktör kullanılan kompanzasyon panoları
• AVM ve büyük ticari yapılar
• Hastaneler
• Oteller ve iş merkezleri
• Jeneratörlü elektrik tesisleri
• SCADA üzerinden kompanzasyon takibi yapılan sistemler

RGA-24S ile RGA-20S Arasındaki Fark

RGA-24S ve RGA-20S aynı gelişmiş RGA ailesine ait modellerdir. Grafik LCD, 51 harmonik, RS-485, şönt reaktör kontrolü, ikinci akım trafosu ve üç faz bağımsız kompanzasyon gibi temel özellikler benzerdir.

Temel fark maksimum kademe sayısıdır:

• RGA-20S: Maksimum 20 kademe
• RGA-24S: Maksimum 24 kademe

Çok sayıda ve farklı güçlerde kondansatör / reaktör kademesi bulunan büyük kompanzasyon sistemlerinde RGA-24S daha geniş kademe kapasitesi sunar.

RGA-24S ile RGSR-24S Arasındaki Fark

RGA-24S, 24 klasik kademe kontrolüne sahip modeldir ve SVC sürücü çıkışı bulunmaz.

RGSR-24S ise 20 klasik kademe + SVC yapısındadır. SVC ile hızlı ve hassas endüktif yük kontrolü gereken uygulamalarda RGSR-24S; maksimum klasik kademe sayısının öncelikli olduğu uygulamalarda RGA-24S tercih edilebilir.

RGA-24S ile RGA-24S-OG Arasındaki Fark

RGA-24S standart alçak gerilim kompanzasyon uygulamalarına yönelik modeldir.

RGA-24S-OG ise 24 kademeli yapıyı orta gerilim uygulamalarına yönelik ölçüm altyapısıyla birleştiren OG modelidir.

Orta gerilim tesislerinde standart RGA-24S yerine uygulamaya uygun OG modeli kullanılmalıdır.

RGA-24S'nin Öne Çıkan Avantajları

ENTES RGA-24S; 24 kademeli kontrol, üç faz bağımsız ölçüm, dengesiz yük kompanzasyonu, monofaze ve trifaze kondansatör desteği, şönt reaktör kontrolü, ikinci akım trafosu, 51. harmoniğe kadar analiz, grafik LCD ve RS-485 Modbus RTU haberleşmeyi tek cihazda bir araya getirir.

Özellikle çok sayıda kompanzasyon kademesi bulunan, faz yüklerinin dengesiz olduğu, harmoniklerin takip edilmesi ve sistemin merkezi otomasyon altyapısından izlenmesi gereken büyük endüstriyel tesisler için gelişmiş bir reaktif güç kontrol çözümüdür.
