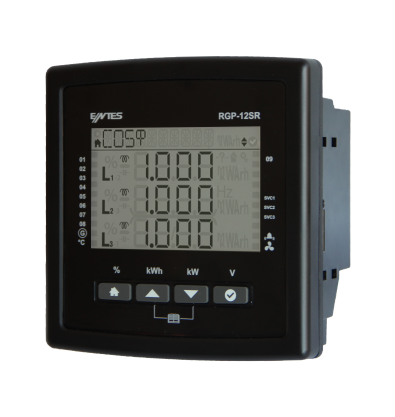

ENTES RGP-12SR 9+SVC 3 Faz Reaktif Güç Kontrol Rölesi

ENTES RGP-12SR, üç fazlı elektrik sistemlerinde gelişmiş reaktif güç kompanzasyonu yapmak amacıyla geliştirilmiş, 9 klasik kademe + SVC yapısına sahip profesyonel bir reaktif güç kontrol rölesidir.

Cihaz, üç fazın akım ve gerilim değerlerini ayrı ayrı ölçerek her fazın kompanzasyon ihtiyacını bağımsız şekilde değerlendirir. Bu sayede faz yüklerinin birbirinden farklı olduğu dengesiz elektrik sistemlerinde klasik tek faz ölçümlü kompanzasyon rölelerine göre daha hassas kontrol sağlar.

RGP-12SR'nin en önemli özelliği SVC desteğidir. Standart kontaktör kontrollü kondansatör ve şönt reaktör kademelerine ek olarak ENTES SVC sürücüsüyle birlikte çalışarak özellikle hızlı değişen ve kapasitif karakter gösterebilen yüklerin daha hassas şekilde kompanze edilmesine yardımcı olur.

Cihaz ayrıca 31. harmoniğe kadar ayrı ayrı harmonik ölçümü, THD-I ve THD-V takibi, RS-485 Modbus RTU haberleşme, otomatik kademe tanıma, bağlantı düzeltme, monofaze ve trifaze kondansatör kontrolü gibi gelişmiş fonksiyonları bir araya getirir.

Öne Çıkan Özellikler

• 9 klasik kademe + SVC kontrolü
• SVC sürücüsü desteği
• 3 faz / 3 akım trafosu ile ölçüm
• Dengesiz yüklerde faz bazlı kompanzasyon
• Monofaze kondansatör kontrolü
• Trifaze kondansatör kontrolü
• Şönt reaktör kontrolü
• Hızlı değişen kapasitif yüklerde SVC kompanzasyon desteği
• THD-I toplam akım harmonik bozulma ölçümü
• THD-V toplam gerilim harmonik bozulma ölçümü
• 31. harmoniğe kadar ayrı ayrı harmonik ölçümü
• THD koruma fonksiyonları
• RS-485 haberleşme
• Modbus RTU haberleşme protokolü
• Otomatik Setup / kademe tanıma
• Bağlantı düzeltme fonksiyonu
• 2 ayrı hedef Cosφ ayarı
• Jeneratör çalışma desteği
• Ayarlanabilir kademe alma ve bırakma süreleri
• Ayarlanabilir deşarj süresi
• 3 renk RGB Segment LCD ekran
• Smiley kompanzasyon durum göstergesi
• Şifre koruması
• 144x144 mm pano tipi tasarım

Teknik Özellikler

9 Kademe + SVC Kompanzasyon Yapısı

RGP-12SR, 9 standart kompanzasyon kademesine ek olarak SVC sürücüsü kontrolü sunar.

Standart kademeler kondansatör veya uygun şönt reaktörlerin kontaktör kontrollü olarak devreye alınıp çıkarılmasında kullanılır. SVC bölümü ise ENTES SR serisi endüktif yük sürücüsüyle birlikte çalışarak monofaze şönt reaktörlerin kontrollü şekilde sürülmesini sağlar.

Bu hibrit yapı sayesinde klasik kademe kontrolünün ekonomik avantajı ile SVC sisteminin daha hassas reaktif güç kontrolü aynı kompanzasyon panosunda kullanılabilir.

SVC Nedir ve RGP-12SR'de Ne İşe Yarar?

SVC (Static Var Compensator) altyapısı, özellikle reaktif yükün hızlı değiştiği veya tesisin belirli çalışma koşullarında kapasitif bölgeye geçtiği sistemlerde daha hassas kompanzasyon yapılmasını sağlar.

RGP-12SR, ENTES SR serisi sürücü ve uyumlu monofaze şönt reaktörlerle birlikte kullanıldığında kapasitif reaktif gücün kontrollü biçimde kompanze edilmesine yardımcı olur.

Bu özellik UPS sistemleri, uzun kablo hatları, LED aydınlatmalar, elektronik güç kaynakları ve kapasitif karakter oluşturabilen yükların bulunduğu tesislerde önemli avantaj sağlar.

3 Faz / 3 Akım Trafosu ile Dengesiz Yük Kompanzasyonu

RGP-12SR, her fazın akım ve gerilim bilgisini ayrı ayrı ölçer. Üç ayrı akım trafosu kullanılarak L1, L2 ve L3 fazlarının reaktif durumları bağımsız şekilde değerlendirilir.

Böylece faz yüklerinin birbirinden farklı olduğu tesislerde yalnızca toplam sisteme göre değil, faz bazında kompanzasyon gerçekleştirilebilir.

Bu yapı özellikle tek fazlı yüklerin fazlara eşit dağılmadığı fabrikalar, ticari binalar, hastaneler, oteller ve benzeri tesislerde avantaj sağlar.

Monofaze ve Trifaze Kondansatör Kontrolü

RGP-12SR hem monofaze hem de trifaze kondansatör kademeleriyle çalışabilir.

Monofaze kondansatör kullanımı dengesiz sistemlerde her fazın ihtiyacına ayrı ayrı müdahale edilmesini sağlarken, trifaze kondansatörler üç fazın birlikte kompanze edilmesi gereken kademelerde kullanılabilir.

Şönt Reaktör Kontrolü

RGP-12SR'nin önemli özelliklerinden biri yalnızca endüktif yükleri kondansatörle kompanze etmekle sınırlı kalmamasıdır. Uygun kademelere şönt reaktör bağlanarak kapasitif karakterli yüklerin kompanzasyonu da gerçekleştirilebilir.

SVC sürücülü şönt reaktör çözümü ise özellikle hızlı ve değişken kapasitif reaktif gücün daha hassas kontrol edilmesine yönelik kullanılır.

31. Harmoniğe Kadar Harmonik Ölçümü

RGP-12SR, kompanzasyon fonksiyonlarının yanında gelişmiş elektriksel ölçüm özelliklerine de sahiptir.

Cihaz 31. harmoniğe kadar akım ve gerilim harmoniklerini ayrı ayrı takip edebilir. Bu özellik motor sürücüleri, frekans konvertörleri, UPS sistemleri ve diğer güç elektroniği ekipmanlarının yoğun olduğu tesislerde harmonik seviyelerinin izlenmesine yardımcı olur.

THD-I ve THD-V Koruması

THD-I akım dalga biçimindeki, THD-V ise gerilim dalga biçimindeki toplam harmonik bozulmayı gösterir.

RGP-12SR'nin THD koruma fonksiyonları sayesinde harmonik seviyelerinin ayarlanan limitleri aşması durumunda kompanzasyon sisteminin ve kondansatör kademelerinin korunmasına yardımcı olacak önlemler alınabilir.

Otomatik Setup ve Kademe Tanıma

RGP-12SR'nin otomatik setup fonksiyonu devreye alma sürecini kolaylaştırır. Cihaz bağlı kompanzasyon elemanlarını ve sistem bağlantılarını değerlendirerek temel kurulum işlemlerinin daha hızlı gerçekleştirilmesine yardımcı olur.

SR modellerinde SVC sistemine yönelik otomatik kurulum seçenekleri de bulunur.

Bağlantı Düzeltme Fonksiyonu

Akım trafoları ile gerilim fazlarının hatalı eşleştirilmesi kompanzasyon sistemlerinde yanlış ölçüm ve kontrol problemlerine neden olabilir.

RGP serisinin bağlantı düzeltme fonksiyonu, devreye alma sırasında faz bağlantılarının doğru şekilde yapılandırılmasına yardımcı olur.

2 Ayrı Hedef Cosφ

RGP-12SR, farklı işletme koşullarında kullanılmak üzere iki ayrı hedef Cosφ değerinin tanımlanmasına imkan verir.

Bu özellik özellikle şebeke ve jeneratör çalışma durumlarında farklı kompanzasyon hedeflerinin kullanılması gereken tesislerde avantaj sağlar.

RS-485 Modbus RTU Haberleşme

RS-485 Modbus RTU haberleşme desteği sayesinde RGP-12SR'nin ölçtüğü ve hesapladığı elektriksel değerler merkezi otomasyon ve enerji yönetim sistemlerine aktarılabilir.

Gerilim, akım, güç, enerji, Cosφ, kompanzasyon durumu, THD ve harmonik değerleri uygun SCADA veya enerji izleme yazılımları üzerinden takip edilebilir.

3 Renk LCD ve Smiley Gösterimi

RGP-12SR üzerinde bulunan geniş RGB Segment LCD ekran, kompanzasyon durumlarının ve elektriksel parametrelerin kolay şekilde takip edilmesini sağlar.

ENTES'in Smiley gösterimi sayesinde kompanzasyon sisteminin genel çalışma durumu pano üzerinden hızlı şekilde değerlendirilebilir. Uyarı ve alarm durumlarının farklı ekran renkleriyle gösterilmesi operatörün sistemi daha kolay takip etmesine yardımcı olur.

Ölçülebilen Başlıca Parametreler

• Faz-nötr gerilimleri
• Faz-faz gerilimleri
• 3 faz akımları
• Frekans
• Cosφ
• Güç faktörü
• Faz aktif güçleri
• Toplam aktif güç
• Faz reaktif güçleri
• Toplam endüktif reaktif güç
• Toplam kapasitif reaktif güç
• Görünür güç
• Aktif enerji
• Reaktif enerji
• THD-I
• THD-V
• 31. harmoniğe kadar akım harmonikleri
• 31. harmoniğe kadar gerilim harmonikleri

Kullanım Alanları

• Dengesiz yüklerin bulunduğu kompanzasyon panoları
• Hızlı değişken yüklerin bulunduğu tesisler
• Kapasitif reaktif enerji problemi bulunan sistemler
• UPS kullanılan tesisler
• LED aydınlatma yüklerinin yoğun olduğu işletmeler
• Fabrika ve üretim tesisleri
• Makine ve otomasyon sistemleri
• AVM ve ticari binalar
• Hastaneler
• Oteller ve iş merkezleri
• Motor sürücülerinin yoğun olduğu sistemler
• SCADA üzerinden kompanzasyon takibi yapılan tesisler

RGP-12SR ile RGP-12S Arasındaki Fark

RGP-12S maksimum 12 klasik kompanzasyon kademesine sahip standart RGP modelidir.

RGP-12SR ise 9 klasik kademe + SVC yapısına sahiptir. Böylece klasik kondansatör / reaktör kademelerine ek olarak ENTES SVC sürücüsü üzerinden daha hassas şönt reaktör kontrolü gerçekleştirilebilir.

SVC gerekmeyen ve 12 klasik kademe ihtiyacı bulunan panolarda RGP-12S; hızlı değişen veya kapasitif yüklerin SVC ile daha hassas kontrol edilmesi gereken uygulamalarda RGP-12SR tercih edilebilir.

RGP-12SR ile RGP-15SR Arasındaki Fark

Her iki model de SVC destekli RGP ailesinde yer alır. Temel fark klasik kademe sayısıdır.

RGP-12SR 9 kademe + SVC yapısına sahipken RGP-15SR 12 kademe + SVC yapısına sahiptir.

Önemli SVC Sistem Notu

RGP-12SR tek başına SVC şönt reaktör sistemi değildir. SVC fonksiyonunun kullanılabilmesi için uygulamaya uygun ENTES SR serisi endüktif yük sürücüsü ve uygun güçte monofaze şönt reaktörlerin ayrıca seçilmesi gerekir.

RGP-12SR üzerinde bulunan SVC çıkışı, bu harici sürücünün kontrol edilmesi amacıyla kullanılır. Bu nedenle SVC sistemi tasarlanırken röle, sürücü ve şönt reaktör seçiminin tesisin reaktif güç ihtiyacına göre birlikte yapılması gerekir.

ENTES RGP-12SR; 9 klasik kademe, SVC desteği, üç faz bağımsız ölçüm, dengesiz yük kompanzasyonu, 31. harmoniğe kadar analiz, THD koruması ve RS-485 Modbus RTU haberleşmeyi bir araya getiren gelişmiş reaktif güç kontrol rölesidir.
