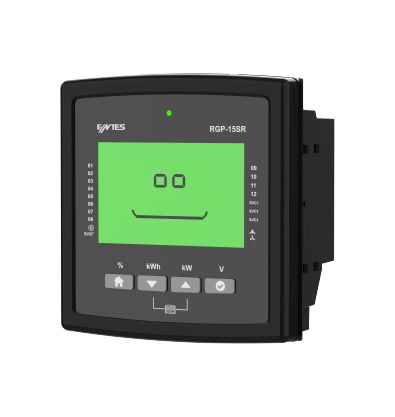

ENTES RGP-15SR 12+SVC 3 Faz Reaktif Güç Kontrol Rölesi

ENTES RGP-15SR, üç fazlı elektrik sistemlerinde gelişmiş reaktif güç kompanzasyonu gerçekleştirmek amacıyla geliştirilmiş, 12 klasik kademe + SVC yapısına sahip yeni nesil reaktif güç kontrol rölesidir.

Cihaz, üç fazın akım ve gerilim bilgilerini ayrı ayrı ölçerek her fazın reaktif güç durumunu bağımsız olarak değerlendirir. Böylece yüklerin fazlara eşit dağılmadığı dengesiz elektrik sistemlerinde faz bazlı ve daha hassas kompanzasyon yapılmasına yardımcı olur.

RGP-15SR; klasik kondansatör ve şönt reaktör kademelerinin yanı sıra SVC destekli kompanzasyon, 31. harmoniğe kadar harmonik ölçümü, THD-I ve THD-V takibi, RS-485 Modbus RTU haberleşme, otomatik kademe tanıma ve gelişmiş alarm fonksiyonları gibi özellikleri tek cihazda bir araya getirir.

12+SVC yapısı sayesinde RGP-15SR, RGP-12SR modeline göre daha fazla klasik kademe kontrolü sunarak daha yüksek kademe ihtiyacı bulunan kompanzasyon panolarında kullanım avantajı sağlar.

Öne Çıkan Özellikler

• 12 klasik kademe + SVC kompanzasyon yapısı
• 3 faz / 3 akım trafosu ile ölçüm
• Dengesiz yüklerde faz bazlı kompanzasyon
• SVC destekli hassas reaktif güç kontrolü
• Monofaze kondansatör kontrolü
• Trifaze kondansatör kontrolü
• Şönt reaktör kontrolü
• THD-I toplam akım harmonik bozulma ölçümü
• THD-V toplam gerilim harmonik bozulma ölçümü
• 31. harmoniğe kadar ayrı ayrı harmonik ölçümü
• RS-485 haberleşme
• Modbus RTU protokolü
• Otomatik kademe tanıma
• Hatalı bağlantı düzeltme özelliği
• Eko, Standart ve Hassas kompanzasyon modları
• Jeneratör uygulamalarına uygun çalışma seçenekleri
• Ayarlanabilir hedef Cosφ
• Kademe alma, bırakma ve deşarj sürelerinin ayarlanabilmesi
• Kondansatör değer kaybı takibi
• Kontaktör ömrü takibi
• Gerilim ve THD alarm fonksiyonları
• 3 renk Segment LCD ekran
• Smiley kompanzasyon durum göstergesi
• Kılavuz / Tutorial çalışma modu
• 144x144 mm pano tipi tasarım

Teknik Özellikler

12 Kademe + SVC Kompanzasyon

RGP-15SR'nin en önemli farkı 12 klasik kademe ile SVC kontrolünü aynı cihazda bir araya getirmesidir.

Klasik kademelerde kondansatör veya uygun şönt reaktörler kullanılarak sistemin ana reaktif güç ihtiyacı karşılanabilir. SVC bölümü ise uygun ENTES sürücü ve şönt reaktör sistemiyle birlikte daha hassas reaktif güç kontrolü sağlar.

Bu hibrit yapı, yüksek kademe sayısına ihtiyaç duyulan ancak aynı zamanda hızlı ve hassas kapasitif reaktif güç kontrolünün gerekli olduğu tesislerde önemli avantaj sağlar.

SVC Destekli Hassas Kompanzasyon

SVC sistemi, özellikle reaktif yükün kısa süre içerisinde hızlı şekilde değiştiği uygulamalarda klasik kontaktör kontrollü kademelere göre daha hassas müdahale yapılmasına yardımcı olur.

RGP-15SR'nin SVC çıkışı uygun ENTES endüktif yük sürücüsü ve monofaze şönt reaktörlerle birlikte kullanılarak kapasitif reaktif gücün kontrollü olarak kompanze edilmesini sağlar.

UPS sistemleri, uzun kablo hatları, LED aydınlatma sistemleri, elektronik güç kaynakları ve benzeri kapasitif karakter oluşturabilecek yüklerin bulunduğu işletmelerde bu özellik önemli avantaj sağlayabilir.

3 Faz / 3 Akım Trafosu ile Ölçüm

RGP-15SR, üç fazın akım ve gerilim değerlerini ayrı ayrı takip eder. Her faz için akım trafosu kullanılması sayesinde L1, L2 ve L3 fazlarının reaktif güç ihtiyacı bağımsız olarak değerlendirilebilir.

Bu yapı, tek fazlı yüklerin üç faza eşit dağılmadığı ve fazların farklı miktarda yüklendiği tesislerde klasik tek faz ölçümlü reaktif güç kontrol rölelerine göre daha hassas kompanzasyon sağlar.

Dengesiz Yüklerde Faz Bazlı Kompanzasyon

Tek fazlı makineler, priz yükleri, aydınlatma sistemleri ve elektronik ekipmanlar fazlara eşit dağıtılmadığında tesisin her fazındaki reaktif güç ihtiyacı farklı olabilir.

RGP-15SR üç fazı ayrı ayrı değerlendirerek uygun monofaze veya trifaze kademeleri kullanabilir ve dengesiz yüklerin faz bazında kompanze edilmesine yardımcı olur.

Monofaze ve Trifaze Kondansatör Desteği

Cihaz hem monofaze hem de trifaze kondansatör kademelerini kontrol edebilir.

Monofaze kademeler faz bazında kompanzasyon gereken dengesiz sistemlerde; trifaze kondansatörler ise üç fazın birlikte kompanze edilmesi gereken uygulamalarda kullanılabilir.

Şönt Reaktör Kontrolü

RGP-15SR'nin kademelerinde yalnızca kondansatör değil, uygun uygulamalarda şönt reaktör de kullanılabilir.

Bu sayede tesisin hem endüktif hem de kapasitif reaktif güç ihtiyacına göre kompanzasyon sistemi oluşturulabilir.

31. Harmoniğe Kadar Harmonik Analizi

RGP-15SR, gerilim ve akım harmoniklerini 2. harmonikten 31. harmoniğe kadar ayrı ayrı ölçebilir.

Bu özellik özellikle frekans konvertörü, motor sürücüsü, UPS, doğrultucu ve diğer güç elektroniği yüklerinin yoğun olduğu tesislerde elektrik sistemindeki harmonik seviyelerinin takip edilmesine yardımcı olur.

THD-I ve THD-V Ölçümü

THD-I, akım dalga biçimindeki toplam harmonik bozulmayı; THD-V ise gerilim dalga biçimindeki toplam harmonik bozulmayı gösterir.

RGP-15SR, harmonik seviyelerini takip ederek kompanzasyon panosundaki kondansatörlerin ve diğer güç elemanlarının çalışma şartlarının değerlendirilmesine yardımcı olur.

Otomatik Kademe Tanıma

RGP serisinin otomatik kurulum fonksiyonu, kompanzasyon panosundaki bağlı kademelerin tanınmasını kolaylaştırır.

Otomatik kademe tanıma sayesinde devreye alma sırasında sistemdeki kondansatör ve reaktör kademelerinin değerleri belirlenerek kompanzasyon algoritmasının sisteme uygun şekilde çalışmasına yardımcı olunur.

Hatalı Bağlantı Düzeltme

Akım trafolarının fazlarla yanlış eşleştirilmesi veya yönlerinin hatalı bağlanması kompanzasyon sisteminde yanlış ölçümlere neden olabilir.

RGP serisinin hatalı bağlantı düzeltme fonksiyonu, devreye alma aşamasında bağlantı problemlerinin giderilmesini kolaylaştırır.

Eko, Standart ve Hassas Çalışma Modları

RGP serisi kompanzasyon davranışının tesis yapısına göre ayarlanabilmesi için farklı çalışma modları sunar.

• Eko: Daha düşük anahtarlama sayısını ön planda tutan çalışma
• Standart: Genel kompanzasyon uygulamalarına yönelik dengeli çalışma
• Hassas: Hedef Cosφ değerine daha hassas yaklaşmaya yönelik çalışma

Jeneratör Uygulamaları

RGP serisi, şebeke ve jeneratör çalışma koşullarında kompanzasyon sisteminin farklı şekilde yönetilmesine olanak sağlayan jeneratör fonksiyonlarına sahiptir.

Jeneratör çalışma koşuluna göre farklı hedef Cosφ değerlerinin kullanılması, jeneratörün gereksiz kapasitif veya endüktif reaktif yük altında çalışmasının önlenmesine yardımcı olur.

RS-485 Modbus RTU Haberleşme

RS-485 Modbus RTU desteği sayesinde RGP-15SR'nin ölçtüğü elektriksel parametreler ve kompanzasyon bilgileri merkezi enerji yönetim veya otomasyon sistemlerine aktarılabilir.

Bu sayede cihaz yalnızca pano üzerinden değil, uygun SCADA ve enerji izleme yazılımları üzerinden de takip edilebilir.

3 Renk Segment LCD ve Smiley Gösterimi

RGP-15SR üzerinde bulunan 3 renk Segment LCD ekran, ölçüm değerlerinin ve cihaz durumunun kolay şekilde takip edilmesini sağlar.

ENTES'in patentli Smiley (Gülen Surat) gösterimi, kompanzasyon sisteminin genel durumunu kullanıcının hızlı şekilde anlayabileceği görsel bir yapıda sunar.

Alarm ve uyarılar farklı ekran görünümleriyle operatöre iletilerek pano kontrolünü kolaylaştırır.

Ölçülebilen Başlıca Parametreler

• Faz-nötr gerilimleri
• Faz-faz gerilimleri
• L1, L2 ve L3 faz akımları
• Frekans
• Cosφ
• Güç faktörü
• Faz aktif güçleri
• Toplam aktif güç
• Faz reaktif güçleri
• Toplam endüktif reaktif güç
• Toplam kapasitif reaktif güç
• Görünür güç
• Aktif enerji
• Reaktif enerji
• THD-I
• THD-V
• 2. - 31. akım harmonikleri
• 2. - 31. gerilim harmonikleri

Alarm ve Koruma Fonksiyonları

• Endüktif reaktif oran alarmı
• Kapasitif reaktif oran alarmı
• Kondansatör değer kaybı alarmı
• Kondansatör değer kaybı uyarısı
• Kontaktör ömrü uyarısı
• Kontaktör ömrü alarmı
• Gerilim alarmı
• THD-V alarmı
• THD-I alarmı
• Sıcaklık alarmı
• Yetersiz kondansatör uyarısı
• Yetersiz reaktör uyarısı

Kullanım Alanları

• Merkezi kompanzasyon panoları
• Dengesiz yük yapısına sahip tesisler
• Hızlı değişen yüklerin bulunduğu işletmeler
• Kapasitif reaktif enerji problemi bulunan tesisler
• UPS kullanılan tesisler
• LED aydınlatmanın yoğun olduğu tesisler
• Frekans konvertörü ve sürücü kullanılan fabrikalar
• Endüstriyel üretim tesisleri
• AVM ve ticari binalar
• Hastaneler
• Oteller ve iş merkezleri
• Jeneratör kullanılan tesisler
• SCADA üzerinden kompanzasyon takibi yapılan sistemler

RGP-15SR ile RGP-12SR Arasındaki Fark

Her iki model de SVC destekli, üç fazlı RGP ailesinde yer alır ve gelişmiş kompanzasyon özelliklerine sahiptir.

RGP-12SR, 9 klasik kademe + SVC yapısına sahipken RGP-15SR, 12 klasik kademe + SVC yapısına sahiptir.

Bu nedenle daha fazla klasik kondansatör veya reaktör kademesine ihtiyaç duyulan kompanzasyon panolarında RGP-15SR daha geniş kademe kontrol kapasitesi sunar.

RGP-15SR ile RGP-12S Arasındaki Fark

RGP-12S, 12 klasik kademeli ve SVC özelliği bulunmayan modeldir. RGP-15SR ise aynı 12 klasik kademe kapasitesine ek olarak SVC kontrolü sağlar.

Kapasitif reaktif yüklerin hassas şekilde kontrol edilmesi veya SVC sisteminin kullanılması gereken tesislerde RGP-15SR tercih edilebilir.

RGP-15SR ile RGP-15SRW Arasındaki Fark

RGP-15SR ve RGP-15SRW aynı 12+SVC ürün yapısına sahip modellerdir. RGP-15SR standart 3 renk ekran yapısına sahipken RGP-15SRW, beyaz arka ışıklı ekran versiyonudur.

SVC Sistemi İçin Önemli Not

RGP-15SR tek başına komple bir SVC sistemi değildir. SVC fonksiyonunun kullanılabilmesi için uygulamanın reaktif güç ihtiyacına uygun ENTES endüktif yük sürücüsü ve şönt reaktörlerin ayrıca seçilmesi gerekir.

Bu nedenle SVC kompanzasyon panosu tasarlanırken RGP-15SR, sürücü ve şönt reaktör güçleri birlikte değerlendirilmelidir.

ENTES RGP-15SR; 12 klasik kademe + SVC kontrolü, üç faz bağımsız ölçüm, dengesiz yük kompanzasyonu, 31. harmoniğe kadar analiz, THD takibi ve RS-485 Modbus RTU haberleşmeyi tek cihazda bir araya getiren gelişmiş reaktif güç kontrol rölesidir.
