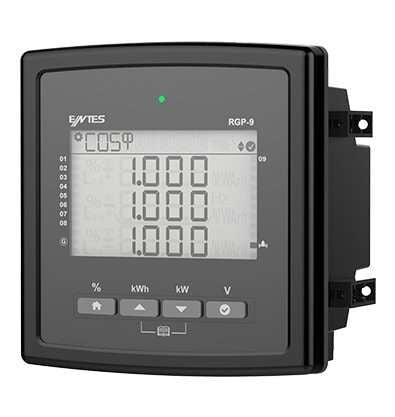

ENTES RGP-9S 9 Kademeli 3 Faz RS-485 Reaktif Güç Kontrol Rölesi

ENTES RGP-9S, üç fazlı elektrik sistemlerinde otomatik reaktif güç kompanzasyonu yapmak amacıyla geliştirilmiş, 9 kademeli yeni nesil reaktif güç kontrol rölesidir.

Standart tek faz ölçümlü kompanzasyon rölelerinden farklı olarak 3 fazın gerilim ve akım bilgilerini ayrı ayrı ölçer. Üç adet akım trafosu üzerinden her fazı ayrı ayrı takip ederek dengesiz yük yapısına sahip tesislerde de daha hassas kompanzasyon yapılmasına yardımcı olur.

RGP-9S; 31. harmoniğe kadar ayrı ayrı harmonik ölçümü, THD-I ve THD-V takibi, RS-485 Modbus RTU haberleşme, otomatik kademe tanıma, hatalı bağlantı düzeltme, monofaze ve trifaze kondansatör kontrolü ve şönt reaktör desteği gibi gelişmiş özellikleri 144x144 mm pano tipi yapıda bir araya getirir.

Öne Çıkan Özellikler

• 9 kademeli otomatik reaktif güç kontrolü
• 3 faz / 3 akım trafosu ile ölçüm
• Dengesiz yüklerde faz bazlı kompanzasyon
• Monofaze kondansatör kontrolü
• Trifaze kondansatör kontrolü
• Şönt reaktör bağlama ve kontrol desteği
• THD-V toplam gerilim harmonik bozulma ölçümü
• THD-I toplam akım harmonik bozulma ölçümü
• 31. harmoniğe kadar ayrı ayrı harmonik ölçümü
• THD koruma fonksiyonları
• RS-485 haberleşme
• Modbus RTU protokolü
• Otomatik kademe tanıma
• Hatalı bağlantı düzeltme fonksiyonu
• Eko, Standart ve Hassas kompanzasyon modları
• Patentli Smiley kompanzasyon durum göstergesi
• 3 renk geniş Segment LCD ekran
• Alarm ve uyarı bildirim ekranları
• Kılavuz / Tutorial modu
• Jeneratör çalışma modu desteği
• Jeneratör için ayrı hedef Cosφ ayarı
• Opsiyonel sıcaklık sensörü desteği
• Şifre koruması
• 144x144 mm pano tipi yapı

Teknik Özellikler

3 Faz / 3 Akım Trafosu ile Hassas Kompanzasyon

ENTES RGP-9S'nin klasik RG serisi ürünlere göre en önemli avantajlarından biri üç fazı ayrı ayrı ölçmesidir.

Cihaz her fazın gerilim ve akım bilgisini alarak fazların kompanzasyon durumunu ayrı ayrı değerlendirir. Bu sayede faz yüklerinin birbirinden farklı olduğu dengesiz üç fazlı sistemlerde de daha doğru kompanzasyon yapılabilir.

Özellikle farklı fazlara dağıtılmış tek fazlı yüklerin yoğun olduğu işletmelerde, yalnızca bir fazdan ölçüm yapan klasik kompanzasyon rölelerine göre önemli avantaj sağlar.

9 Kademeli Otomatik Reaktif Güç Kontrolü

RGP-9S, kompanzasyon panosundaki 9 farklı kademeyi otomatik olarak kontrol edebilir. Cihaz tesisin reaktif güç ihtiyacını sürekli izleyerek gerekli kademeleri devreye alır veya devreden çıkarır.

RGP serisinin kompanzasyon algoritması mümkün olan minimum kademe kullanımıyla hedef Cosφ değerine ulaşmayı amaçlar.

Monofaze ve Trifaze Kondansatör Kontrolü

RGP-9S hem tek fazlı hem de üç fazlı kondansatör kademeleriyle kullanılabilir.

Monofaze kondansatör kullanımı sayesinde dengesiz sistemlerde her fazın ihtiyaç duyduğu reaktif güç daha hassas şekilde karşılanabilir. Trifaze kondansatörler ise üç fazlı klasik kompanzasyon kademelerinde kullanılabilir.

Şönt Reaktör Kontrolü

RGP serisinde istenilen kademeye kondansatör veya şönt reaktör bağlanabilir. Böylece tesisin yalnızca endüktif reaktif yükleri değil, kapasitif karakterli yükleri de kontrol altında tutulabilir.

Özellikle UPS, uzun kablo hatları, LED aydınlatma sistemleri ve kapasitif karakter oluşturabilen elektronik yüklerin bulunduğu tesislerde bu özellik önemli avantaj sağlayabilir.

31. Harmoniğe Kadar Harmonik Analizi

RGP-9S temel kompanzasyon fonksiyonlarının yanında gelişmiş şebeke ölçümü de gerçekleştirir. Cihaz 2. harmonikten 31. harmoniğe kadar akım ve gerilim harmoniklerini ayrı ayrı ölçebilir.

Faz-nötr ve faz-faz gerilim harmonikleri ile faz akımı harmoniklerinin genlik değerleri takip edilebilir.

THD-I ve THD-V Koruması

THD-I ve THD-V ölçümleri sayesinde tesisin akım ve gerilim dalga biçimindeki toplam harmonik bozulma takip edilebilir.

Harmonik seviyelerin belirlenen limitlerin üzerine çıkması durumunda cihaz alarm oluşturabilir. Bu fonksiyon kondansatörlerin ve kompanzasyon sistemi elemanlarının yüksek harmonik seviyelerinde korunmasına yardımcı olur.

Otomatik Kademe Tanıma

RGP-9S, devreye alma sırasında bağlı kompanzasyon kademelerini otomatik olarak tanıyabilir. Kondansatör veya reaktör kademelerinin değerlerini belirleyerek kompanzasyon algoritmasını sisteme göre yapılandırmaya yardımcı olur.

Bu özellik özellikle çok kademeli kompanzasyon panolarının ilk kurulum ve devreye alma sürecini kolaylaştırır.

Hatalı Bağlantı Düzeltme

Cihazda bulunan bağlantı düzeltme fonksiyonu, akım ve gerilim bağlantılarındaki faz eşleşmelerinin doğru şekilde yapılandırılmasına yardımcı olur.

Böylece devreye alma sırasında ortaya çıkabilecek bağlantı hatalarının tespit edilmesi ve düzeltilmesi kolaylaşır.

Eko, Standart ve Hassas Kompanzasyon Modları

RGP serisi farklı tesis karakterlerine uyum sağlamak amacıyla Eko, Standart ve Hassas çalışma seçenekleri sunar.

Bu modlar sayesinde kompanzasyon sisteminin tepki davranışı tesisin yük değişim hızına ve istenen kompanzasyon hassasiyetine göre ayarlanabilir.

RS-485 Modbus RTU Haberleşme

RS-485 Modbus RTU haberleşme desteği sayesinde RGP-9S yalnızca pano üzerinden kullanılan bir kompanzasyon rölesi değildir.

Gerilim, akım, güç, enerji, Cosφ, harmonik ve kompanzasyon bilgileri uygun SCADA, enerji izleme veya otomasyon sistemlerine aktarılabilir. Bu sayede kompanzasyon sisteminin çalışma durumu merkezi olarak takip edilebilir.

Jeneratör Çalışma Desteği

RGP-9S üzerinde jeneratör çalışma durumunun algılanabilmesine yönelik giriş bulunur. Jeneratör devredeyken kompanzasyon sistemi için farklı bir hedef Cosφ değeri kullanılabilir.

Bu yapı şebeke ve jeneratör çalışma koşullarında kompanzasyon sisteminin farklı hedeflerle yönetilmesine yardımcı olur.

Patentli Smiley Kompanzasyon Göstergesi

ENTES RGP serisinin dikkat çeken özelliklerinden biri Smiley (Gülen Surat) gösterim sistemidir. Cihaz kompanzasyon durumunu ekran rengi ve semboller yardımıyla kullanıcının hızlı şekilde anlayabileceği biçimde gösterir.

Böylece pano üzerinde ayrıntılı değerleri tek tek incelemeden sistemin genel kompanzasyon durumu hızlı biçimde kontrol edilebilir.

3 Renk Segment LCD Ekran

RGP-9S üzerinde geniş 16:10 Segment LCD ekran bulunur. Farklı durumlar ve uyarılar renkli arka aydınlatma kullanılarak kullanıcıya aktarılır.

Bildirim ekranları sayesinde alarm ve uyarılar daha kolay fark edilebilir.

Kılavuz Modu

Cihazın menü yapısında bulunan Tutorial / Kılavuz Modu, temel ayarlar ve cihaz kullanımı sırasında operatöre yardımcı olacak şekilde geliştirilmiştir.

4 tuşlu kullanıcı arayüzü ile ölçüm, kompanzasyon, harmonik ve ayar menülerine erişilebilir.

Ölçülebilen Başlıca Parametreler

• Faz-nötr gerilimleri
• Faz-faz gerilimleri
• 3 faz akımları
• Frekans
• Cosφ
• Güç faktörü
• Faz aktif güçleri
• Toplam aktif güç
• Faz reaktif güçleri
• Toplam endüktif reaktif güç
• Toplam kapasitif reaktif güç
• Görünür güç
• Aktif enerji
• Reaktif enerji
• Görünür enerji
• THD-I
• THD-V
• 2. - 31. akım harmonikleri
• 2. - 31. gerilim harmonikleri

Alarm ve Koruma Fonksiyonları

• Endüktif oran alarmı ve uyarısı
• Kapasitif oran alarmı ve uyarısı
• Kondansatör değer kaybı uyarısı
• Kontaktör ömrü uyarısı
• Gerilim alarmı
• THD-V alarmı
• THD-I alarmı
• Sıcaklık alarmı
• Yetersiz kondansatör uyarısı
• Yetersiz reaktör uyarısı

Kullanım Alanları

• Merkezi kompanzasyon panoları
• Dengesiz yüklerin bulunduğu tesisler
• Fabrika ve üretim tesisleri
• AVM ve ticari binalar
• Atölyeler
• Hastaneler
• Otel ve iş merkezleri
• UPS ve sürücü yüklerinin bulunduğu sistemler
• Harmonik içeren endüstriyel tesisler
• Jeneratör kullanılan işletmeler
• SCADA üzerinden kompanzasyon takibi yapılan tesisler

RGP-9S ile RG-8T / RG-12T Arasındaki Fark

RG-8T ve RG-12T, dengeli sistemlerde tek faz ve tek akım trafosu üzerinden ölçüm yapan klasik reaktif güç kontrol röleleridir.

RGP-9S ise üç fazı üç ayrı akım trafosuyla ölçer. Bu nedenle faz yüklerinin birbirinden farklı olduğu sistemlerde her fazın reaktif durumunu ayrı ayrı değerlendirebilir.

Ayrıca RGP-9S; 31. harmoniğe kadar ölçüm, THD koruması, RS-485 Modbus haberleşme, otomatik kademe tanıma, hatalı bağlantı düzeltme, monofaze kondansatör ve şönt reaktör kontrolü gibi RG-T serisinde bulunmayan gelişmiş özelliklere sahiptir.

RGP-9S ile RGP-12S Arasındaki Fark

RGP-9S ve RGP-12S aynı RGP ürün ailesinde yer alır ve üç faz ölçüm, harmonik analiz, RS-485, otomatik kademe tanıma ve gelişmiş kompanzasyon fonksiyonları açısından benzer yapıdadır.

Temel fark maksimum kademe sayısıdır. RGP-9S maksimum 9 kademe kontrol ederken RGP-12S maksimum 12 kademe kontrol edebilir.

RGP-9S ile RGP-12SR Arasındaki Fark

RGP-9S standart kontaktör kontrollü 9 kademeli modeldir ve SVC sürücüsüne sahip değildir. RGP-12SR ise 9 klasik kademeye ek olarak SVC sürücü desteği sunan modeldir.

Hızlı ve hassas dinamik kompanzasyon için SVC gerekmeyen uygulamalarda RGP-9S; SVC kontrollü şönt reaktör çözümü gereken uygulamalarda ise SR serisi modeller değerlendirilmelidir.

ENTES RGP-9S; 9 kademeli kompanzasyon, üç fazın ayrı ayrı ölçümü, 31. harmoniğe kadar analiz, THD koruması, RS-485 Modbus RTU ve otomatik kurulum özelliklerini bir araya getiren gelişmiş bir reaktif güç kontrol rölesidir.
