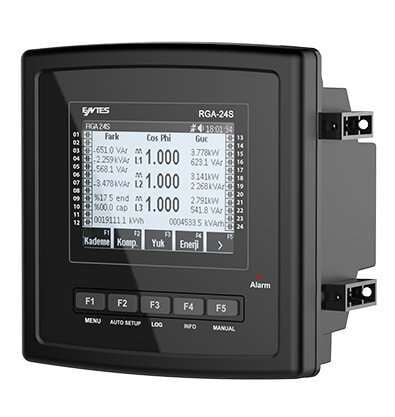

ENTES RGSR-24S 20+SVC 51 Harmonik RS-485 Reaktif Güç Kontrol Rölesi

ENTES RGSR-24S, üç fazlı elektrik sistemlerinde gelişmiş, hızlı ve hassas reaktif güç kompanzasyonu gerçekleştirmek amacıyla geliştirilmiş 20 klasik kademe + SVC destekli reaktif güç kontrol rölesidir.

Cihaz; L1, L2 ve L3 fazlarının akım ve gerilim bilgilerini ayrı ayrı değerlendirerek her fazın reaktif güç ihtiyacını bağımsız biçimde takip eder. Böylece faz yüklerinin birbirinden farklı olduğu dengesiz elektrik sistemlerinde faz bazlı kompanzasyon gerçekleştirilmesine yardımcı olur.

RGSR-24S'nin en önemli özelliklerinden biri SVC desteğidir. Klasik kondansatör ve şönt reaktör kademelerine ek olarak ENTES SR serisi endüktif yük sürücüsü ve monofaze şönt reaktörlerle birlikte çalışarak özellikle hızlı değişen kapasitif reaktif yüklerin daha hassas kontrol edilmesine imkan sağlar.

20+SVC kademe yapısı, 51. harmoniğe kadar ayrı ayrı harmonik ölçümü, THD-I / THD-V takibi, ikinci akım trafosu girişi, grafik LCD, otomatik kademe tanıma ve RS-485 Modbus RTU haberleşme özellikleri sayesinde büyük endüstriyel kompanzasyon panoları için kapsamlı bir çözüm sunar.

Öne Çıkan Özellikler

• 20 klasik kademe + SVC kompanzasyon yapısı
• SVC destekli hızlı ve hassas reaktif güç kontrolü
• 3 faz / 3 akım trafosu ile ölçüm
• Dengesiz yüklerde faz bazlı kompanzasyon
• Monofaze kondansatör kontrolü
• Trifaze kondansatör kontrolü
• Şönt reaktör kontrolü
• Kondansatör ve şönt reaktörleri aynı sistemde kullanabilme
• İkinci akım trafosu girişi
• THD-I toplam akım harmonik bozulma ölçümü
• THD-V toplam gerilim harmonik bozulma ölçümü
• 51. harmoniğe kadar ayrı ayrı harmonik ölçümü
• THD koruma fonksiyonu
• Akıllı kompanzasyon algoritması
• Otomatik kademe tanıma
• Hatalı bağlantı düzeltme
• Kademe değerlerini ölçme ve izleme
• Kondansatör değer kaybı takibi
• Kontaktör ve kademe çalışma durumlarının izlenmesi
• 2 ayrı hedef Cosφ ayarı
• Jeneratör çalışma desteği
• RS-485 haberleşme
• Modbus RTU protokolü
• Grafik LCD ekran
• 240 x 160 piksel ekran çözünürlüğü
• Gerçek zaman saati
• 144 x 144 mm pano tipi tasarım

Teknik Özellikler

20 Kademe + SVC Hibrit Kompanzasyon Yapısı

ENTES RGSR-24S, 20 klasik kompanzasyon çıkışı ile SVC kontrolünü aynı cihazda bir araya getirir.

Klasik çıkışlarda kondansatör veya şönt reaktör kademeleri kullanılabilir. SVC bölümü ise ENTES SR serisi endüktif yük sürücüsü üzerinden monofaze şönt reaktörlerin elektronik olarak kontrol edilmesine imkan sağlar.

Böylece büyük reaktif güç değişimleri klasik kademeler üzerinden karşılanırken küçük ve hızlı değişen reaktif güç ihtiyacı SVC tarafında daha hassas biçimde kontrol edilebilir.

20 Klasik Kompanzasyon Çıkışı

RGSR-24S üzerinde 20 adet kondansatör / şönt reaktör bağlantısı için kullanılabilen klasik çıkış bulunur.

ENTES uygulama bilgisinde bu 20 çıkıştan en az birinin kondansatör olarak kullanılması gerektiği belirtilmektedir. Kalan 19 çıkış uygulamaya göre kondansatör veya şönt reaktör için kullanılabilir.

Bu yapı, çok sayıda farklı güçte kompanzasyon elemanının bulunduğu büyük panolarda oldukça geniş bir kontrol kapasitesi sağlar.

SVC Destekli Hassas Reaktif Güç Kontrolü

SVC (Static Var Compensator) sistemi, özellikle hızlı değişen ve hassas kompanzasyon gerektiren reaktif yüklerin kontrolünde kullanılır.

RGSR-24S, uygun ENTES SR serisi endüktif yük sürücüsü ile birlikte kullanıldığında üç adet monofaze şönt reaktörün kontrollü biçimde sürülmesini sağlar.

Bu yöntem klasik kontaktörlü şönt reaktör anahtarlamasına göre daha hızlı ve hassas reaktif güç kontrolü sağlar.

Hızlı Değişen Yükler İçin SVC

SVC çözümü özellikle reaktif gücün kısa süre içerisinde hızlı şekilde değiştiği sistemlerde önemli avantaj sağlar.

Punto kaynak makineleri, vinçler, asansörler, haddehaneler, otomotiv üretim hatları, hastaneler ve hızlı değişen endüstriyel yüklerin bulunduğu sistemlerde SVC destekli kompanzasyon kullanılabilir.

3 Faz / 3 Akım Trafosu ile Ölçüm

RGSR-24S, L1, L2 ve L3 fazlarının akım ve gerilim bilgilerini ayrı ayrı değerlendirir.

Her fazın reaktif güç ihtiyacının bağımsız olarak hesaplanabilmesi, özellikle yüklerin üç faza eşit dağılmadığı sistemlerde daha doğru kompanzasyon yapılmasına yardımcı olur.

Dengesiz Yük Kompanzasyonu

Tek fazlı tüketicilerin yoğun olduğu tesislerde fazlardan biri endüktif, diğer faz ise kapasitif karakter gösterebilir.

RGSR-24S, üç fazı ayrı ayrı değerlendirerek monofaze kondansatör ve şönt reaktörlerin uygun fazlarda kullanılmasına imkan sağlar. Böylece yalnızca toplam üç faz değerine göre değil, faz bazında reaktif güç kontrolü yapılabilir.

Monofaze ve Trifaze Kondansatör Desteği

RGSR-24S hem tek fazlı hem de üç fazlı kondansatör kademelerinin kontrol edilmesini destekler.

Trifaze kondansatörler dengeli reaktif güç ihtiyacının karşılanmasında, monofaze kondansatörler ise fazlar arasındaki reaktif güç farklılıklarının giderilmesinde kullanılabilir.

Şönt Reaktör Kontrolü

Kapasitif karakterli elektrik sistemlerinde yalnızca kondansatör kullanılması yeterli değildir. Böyle durumlarda kapasitif reaktif gücün kompanze edilmesi için şönt reaktör kullanılması gerekir.

RGSR-24S klasik çıkışlarında şönt reaktör kontrolünü desteklediği gibi, SVC tarafında da uygun sürücü ile monofaze şönt reaktörlerin hassas şekilde kontrol edilmesine imkan sağlar.

Kondansatör ve Şönt Reaktörlerin Birlikte Kullanılması

Bir tesisin reaktif güç karakteri üretim durumuna göre değişebilir. Bazı zamanlarda endüktif, bazı zamanlarda kapasitif çalışma görülebilir.

RGSR-24S'nin kondansatör ve şönt reaktörleri aynı sistem içerisinde yönetebilmesi, bu tip değişken yük profiline sahip tesislerde önemli avantaj sağlar.

İkinci Akım Trafosu Girişi

Cihaz üzerinde ikinci akım trafosu girişi bulunur. Bu giriş kompanzasyon tarafındaki akımın ayrıca takip edilmesine yardımcı olur.

Bu yapı sayesinde kontaktör yapışması, kontaktörün çekmemesi, kademe sigortası problemi veya beklenen kademe gücünün oluşmaması gibi sorunların belirlenmesi kolaylaşabilir.

51. Harmoniğe Kadar Harmonik Analizi

RGSR-24S, 51. harmoniğe kadar ayrı ayrı harmonik ölçümü gerçekleştirir.

Motor sürücüleri, frekans konvertörleri, UPS sistemleri, doğrultucular ve anahtarlamalı güç kaynakları gibi doğrusal olmayan yüklerin bulunduğu tesislerde harmoniklerin izlenmesi önemlidir.

Detaylı harmonik ölçüm, kompanzasyon kondansatörlerinin çalışma şartlarının değerlendirilmesine ve yüksek harmonik seviyelerinin daha erken fark edilmesine yardımcı olur.

THD-I ve THD-V Ölçümü

THD-I akım dalga biçimindeki toplam harmonik bozulmayı, THD-V ise gerilim dalga biçimindeki toplam harmonik bozulmayı gösterir.

RGSR-24S toplam harmonik bozulmanın yanı sıra ayrı ayrı harmonik değerlerini de görüntüleyerek sistemin harmonik yapısının daha detaylı incelenmesine imkan verir.

Akıllı Kademe Yönetimi

Cihaz, bağlı kondansatör ve reaktör kademelerinin güçlerini dikkate alarak sistemin ihtiyaç duyduğu reaktif güce uygun kademe kombinasyonlarını kullanabilir.

Bu yaklaşım klasik sıralı kademe anahtarlamasına göre hedef Cosφ değerine daha verimli şekilde yaklaşılmasına ve gereksiz kontaktör anahtarlamalarının azaltılmasına yardımcı olur.

Otomatik Kademe Tanıma

RGSR-24S bağlı kondansatör ve reaktör kademelerini otomatik olarak tanıyabilir.

Özellikle 20 klasik kademeye sahip büyük kompanzasyon panolarında bu özellik ilk devreye alma işlemlerini kolaylaştırır ve cihazın gerçek kademe güçlerine göre çalışmasına yardımcı olur.

Hatalı Bağlantı Düzeltme

Akım trafosu yönlerinin veya faz eşleşmelerinin yanlış bağlanması reaktif güç kontrolünün hatalı çalışmasına neden olabilir.

RGSR serisinin otomatik bağlantı tanıma ve düzeltme özellikleri, ilk kurulum sırasında bu tür bağlantı hatalarının daha kolay giderilmesini sağlar.

Kademe Alma, Bırakma ve Deşarj Süreleri

RGSR-24S'de aşağıdaki zamanlar uygulamaya göre ayarlanabilir:

• Kademe alma süresi: 1-1800 saniye
• Kademe bırakma süresi: 1-1800 saniye
• Kondansatör deşarj süresi: 1-1800 saniye

Bu sürelerin tesisin yük yapısına uygun ayarlanması kontaktörlerin gereksiz sık anahtarlanmasının önlenmesine ve kondansatörlerin güvenli şekilde yeniden devreye alınmasına yardımcı olur.

RS-485 Modbus RTU Haberleşme

RS-485 / Modbus RTU haberleşme desteği sayesinde RGSR-24S merkezi otomasyon, SCADA ve enerji yönetim sistemlerine bağlanabilir.

Gerilim, akım, güç, enerji, Cosφ, THD, harmonik değerleri, kompanzasyon durumu ve çeşitli cihaz bilgileri merkezi sistem üzerinden takip edilebilir.

240 x 160 Piksel Grafik LCD

RGSR-24S üzerinde 240 x 160 piksel FSTN grafik LCD ekran bulunur.

Grafik ekran sayesinde çok sayıda ölçüm, harmonik, kademe, alarm ve kompanzasyon parametresi pano üzerinden detaylı biçimde görüntülenebilir.

Ölçülebilen Başlıca Parametreler

• Faz gerilimleri
• Faz akımları
• Frekans
• Cosφ
• Aktif güç
• Reaktif güç
• Görünür güç
• Aktif enerji
• Reaktif enerji
• Görünür enerji
• THD-I
• THD-V
• 51. harmoniğe kadar ayrı ayrı harmonikler
• Kademe değerleri
• Kompanzasyon durumu

Kullanım Alanları

• SVC kompanzasyon panoları
• Yüksek kademe ihtiyacı bulunan fabrikalar
• Dengesiz yük yapısına sahip tesisler
• Hızlı değişen endüstriyel yükler
• Punto kaynak makinelerinin bulunduğu tesisler
• Vinç ve kaldırma sistemleri
• Haddehaneler
• Otomotiv üretim tesisleri
• UPS kullanılan elektrik sistemleri
• Kapasitif reaktif enerji problemi bulunan işletmeler
• LED aydınlatmanın yoğun olduğu sistemler
• Motor sürücülerinin bulunduğu fabrikalar
• Harmonik yüklerin bulunduğu tesisler
• Hastaneler
• AVM, otel ve büyük ticari yapılar
• SCADA üzerinden kompanzasyon takibi yapılan tesisler

RGSR-24S ile RGA-24S Arasındaki Fark

Her iki model de RGA / RGSR ailesinin yüksek kademe kapasiteli gelişmiş modelleridir ve 51 harmonik, grafik LCD, RS-485 ve ikinci akım trafosu gibi özelliklere sahiptir.

Temel fark kompanzasyon yapısıdır:

• RGA-24S: 24 klasik kademe, SVC yok
• RGSR-24S: 20 klasik kademe + SVC

Maksimum klasik kademe sayısının öncelikli olduğu sistemlerde RGA-24S; hızlı ve hassas SVC kontrolünün gerekli olduğu uygulamalarda RGSR-24S değerlendirilmelidir.

RGSR-24S ile RGSR-20S Arasındaki Fark

• RGSR-20S: 16 Kademe + SVC
• RGSR-24S: 20 Kademe + SVC

Her iki model de 51 harmonik, grafik LCD, ikinci akım trafosu ve RS-485 özelliklerini sunar. RGSR-24S, dört adet daha fazla klasik kompanzasyon çıkışıyla daha büyük panolara yönelik geniş kontrol kapasitesi sağlar.

RGSR-24S ile RGSR-24S-OG Arasındaki Fark

RGSR-24S standart alçak gerilim kompanzasyon sistemlerine yönelik modeldir.

RGSR-24S-OG ise 20+SVC yapısını orta gerilim uygulamalarına uygun ölçüm altyapısıyla sunan OG versiyonudur.

Orta gerilim sistemlerinde standart RGSR-24S yerine uygulamaya uygun RGSR-24S-OG modeli kullanılmalıdır.

SVC Sistemi İçin Önemli Not

ENTES RGSR-24S tek başına komple SVC kompanzasyon sistemi değildir.

SVC fonksiyonunun kullanılabilmesi için tesisin ihtiyaç duyduğu reaktif güce uygun ENTES SR serisi endüktif yük sürücüsü ve monofaze şönt reaktörlerin ayrıca seçilmesi gerekir.

RGSR-24S üzerinde 20 adet klasik kondansatör / şönt reaktör çıkışı bulunur. ENTES uygulama bilgisine göre bu çıkışların en az birinde kondansatör kullanılmalı; kalan çıkışlarda kondansatör veya şönt reaktör tercih edilebilir. SVC tarafında ise bir adet ENTES SR serisi sürücü bağlanabilir.

ENTES RGSR-24S; 20 klasik kademe + SVC, üç faz bağımsız ölçüm, dengesiz yük kompanzasyonu, 51. harmoniğe kadar analiz, ikinci akım trafosu, grafik LCD ve RS-485 Modbus RTU özelliklerini bir araya getiren gelişmiş SVC reaktif güç kontrol rölesidir.
