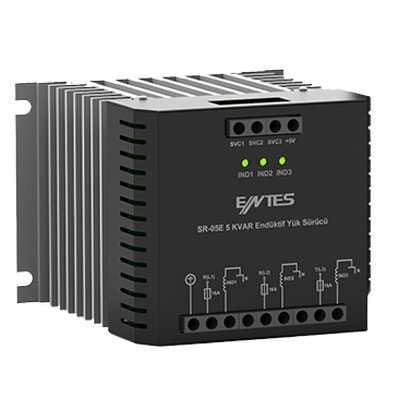

ENTES SR-05E 5 kVAr 3 Faz SVC Endüktif Yük Sürücüsü

ENTES SR-05E, SVC tabanlı kompanzasyon sistemlerinde kapasitif reaktif gücün hızlı ve hassas şekilde kontrol edilmesi amacıyla geliştirilmiş 5 kVAr kapasiteli endüktif yük sürücüsüdür.

SR-05E, ENTES'in SVC destekli RGSR serisi reaktif güç kontrol röleleri ile birlikte çalışır. Reaktif güç kontrol rölesinden aldığı SVC tetikleme sinyaline göre fazlara bağlı 3 adet monofaze şönt reaktörü kontrol ederek ihtiyaç duyulan endüktif reaktif gücün sisteme aktarılmasını sağlar.

Cihazın toplam sürme kapasitesi 5 kVAr, kanal başına maksimum gücü ise yaklaşık 1,7 kVAr'dır. Üç ayrı kanal üzerinden üç monofaze şönt reaktörü sürer ve 230 V işletme geriliminde yıldız bağlantı yapısıyla çalışır.

SR-05E özellikle UPS sistemleri, LED aydınlatmalar, uzun kablo hatları, elektronik güç kaynakları ve düşük yük çalışma koşulları nedeniyle kapasitif reaktif güç problemi oluşan tesislerde SVC kompanzasyon sisteminin güç sürücü elemanı olarak kullanılır.

Öne Çıkan Özellikler

• 5 kVAr toplam endüktif yük sürme kapasitesi
• 3 adet monofaze şönt reaktör kontrolü
• Kanal başına maksimum yaklaşık 1,7 kVAr güç
• 230 V işletme gerilimi
• Yıldız bağlantı yapısı
• SVC kompanzasyon sistemleri için özel tasarım
• ENTES RGSR serisi SVC çıkışları ile kontrol
• Her fazın şönt reaktörünün ayrı ayrı kontrol edilmesi
• Tristör tabanlı elektronik reaktif güç kontrolü
• Kontaktörlü klasik anahtarlamaya göre hızlı kontrol yapısı
• 3 ayrı kanal çalışma göstergesi
• Şönt reaktör termik kontak bağlantı desteği
• 45-65 Hz çalışma frekansı
• -10°C ile +55°C çalışma sıcaklığı
• %95'e kadar bağıl nem
• Kompakt pano montaj yapısı
• 119 x 121 x 92 mm kompakt gövde
• Yaklaşık 0,9 kg ağırlık

Teknik Özellikler

SR-05E Ne İşe Yarar?

SR-05E'nin temel görevi, bir SVC kompanzasyon sisteminde kullanılan monofaze şönt reaktörlerin güçlerini elektronik olarak kontrol etmektir.

RGSR serisi reaktif güç kontrol rölesi tesisin kapasitif reaktif güç ihtiyacını hesaplar. Ardından gerekli kontrol bilgisini SR-05E'nin tetikleme girişine gönderir. SR-05E de bu bilgiye göre L1, L2 ve L3 fazlarına bağlı şönt reaktörleri gerekli oranda sürer.

Bu sayede şönt reaktörlerin yalnızca tamamen açık veya tamamen kapalı şekilde çalışması yerine ihtiyaç duyulan endüktif reaktif gücün daha hassas biçimde sisteme aktarılması sağlanır.

SVC Kompanzasyon Sistemindeki Görevi

SR-05E tek başına bir reaktif güç kontrol rölesi değildir. Sistemin karar verme işlemini RGSR serisi reaktif güç kontrol rölesi gerçekleştirir.

Sistemin çalışma sırası temel olarak aşağıdaki gibidir:

• RGSR rölesi tesisin reaktif güç ihtiyacını ölçer.
• Gerekli endüktif reaktif güç miktarını hesaplar.
• SVC kontrol sinyalini SR-05E'ye gönderir.
• SR-05E ilgili fazdaki şönt reaktörü elektronik olarak sürer.
• Şönt reaktör ihtiyaç duyulan endüktif reaktif gücü sisteme sağlar.

3 Adet Monofaze Şönt Reaktör Kontrolü

SR-05E, üç adet tek fazlı şönt reaktörü kontrol etmek üzere tasarlanmıştır. Her faz için ayrı bir şönt reaktör kullanılması sayesinde L1, L2 ve L3 fazları bağımsız şekilde kontrol edilebilir.

Bu yapı özellikle faz yüklerinin birbirinden farklı olduğu dengesiz elektrik sistemlerinde önemli avantaj sağlar.

5 kVAr Toplam Güç

SR-05E'nin toplam maksimum sürme kapasitesi 5 kVAr'dır.

Her bir kanalın maksimum sürme kapasitesi yaklaşık 1,7 kVAr seviyesindedir. Böylece üç faz üzerinden toplam yaklaşık 5 kVAr endüktif reaktif güç kontrolü gerçekleştirilebilir.

SR-05E İçin Şönt Reaktör Seçimi

ENTES'in SVC çözümünde 5 kVAr sınıfındaki SR-05E ile birlikte üç adet monofaze şönt reaktör kullanılır.

Güncel ENTES ürün grubunda ENT.SRS1.230/1,66 modeli 230 V, 1,66 kVAr monofaze şönt reaktör olarak yer almaktadır. Üç adet 1,66 kVAr reaktör kullanılması yaklaşık 5 kVAr toplam SVC kapasitesi oluşturur.

Şönt reaktörler SR-05E ile birlikte verildiği varsayılmamalıdır. Reaktörler kompanzasyon projesine göre ayrıca seçilmesi gereken sistem elemanlarıdır.

Yıldız Bağlantı

SR-05E'nin güç bağlantısı yıldız bağlantı şeklindedir. Üç adet monofaze şönt reaktör L1, L2 ve L3 fazlarında kullanılır ve sistem nötr hattı üzerinden yıldız bağlantı oluşturur.

Doğru bağlantı ve uygun koruma ekipmanlarının kullanılması cihazın ve şönt reaktörlerin güvenli çalışması açısından önemlidir.

Elektronik Tristör Kontrolü

SR-05E, şönt reaktörleri klasik mekanik kontaktör mantığıyla değil, elektronik güç anahtarlama yapısı üzerinden kontrol eder.

Bu yapı SVC sisteminin hızlı değişen reaktif güç ihtiyacına daha hızlı cevap vermesine ve klasik sabit reaktör kademelerine göre daha hassas kontrol gerçekleştirmesine yardımcı olur.

Faz Bazlı SVC Kontrolü

Üç ayrı sürücü kanalı sayesinde her fazdaki şönt reaktör ayrı ayrı kontrol edilebilir.

Örneğin L1 fazında daha yüksek kapasitif reaktif güç bulunurken L2 ve L3 fazlarındaki ihtiyaç daha düşükse, RGSR rölesinin kontrolü altında sürücü kanalları birbirinden farklı seviyelerde çalıştırılabilir.

Bu yapı dengesiz sistemlerde gereksiz reaktör gücünün devreye alınmasının önlenmesine yardımcı olur.

Kapasitif Reaktif Güç Problemlerine Çözüm

Modern elektrik tesislerinde her zaman yalnızca endüktif yük bulunmaz. Bazı elektronik ekipmanlar tesisin kapasitif karakter göstermesine neden olabilir.

Özellikle aşağıdaki yükler kapasitif reaktif güç problemlerinin oluşmasına katkıda bulunabilir:

• UPS sistemleri
• LED aydınlatmalar
• Anahtarlamalı güç kaynakları
• Uzun kablo hatları
• Düşük yükte çalışan tesisler
• Elektronik kontrol sistemleri

Bu tip uygulamalarda şönt reaktörler kapasitif reaktif gücü dengelemek amacıyla kullanılır. SR-05E ise şönt reaktörlerin SVC sistemi içerisinde hassas şekilde kontrol edilmesini sağlar.

Hızlı Değişen Yüklerde Kullanım

SVC sistemleri yalnızca kapasitif yüklerin bulunduğu sabit sistemlerde değil, reaktif güç değerinin kısa süre içerisinde değiştiği işletmelerde de avantaj sağlar.

Asansörler, vinçler, kaynak makineleri ve benzeri hızlı değişken yüklerin bulunduğu sistemlerde klasik kontaktörlü kompanzasyon yöntemleri bazı çalışma koşullarında yeterli hız ve hassasiyeti sağlayamayabilir.

RGSR serisi röle ile birlikte çalışan SR-05E, şönt reaktör kontrolünün daha hızlı gerçekleştirilmesine yardımcı olur.

3 Kanal Durum LED'i

SR-05E üzerinde üç ayrı kanalın çalışma durumunu gösteren LED göstergeler bulunur.

• 1 numaralı gösterge: 1. kanalın aktif olduğunu gösterir.
• 2 numaralı gösterge: 2. kanalın aktif olduğunu gösterir.
• 3 numaralı gösterge: 3. kanalın aktif olduğunu gösterir.

Bu göstergeler sayesinde sürücünün hangi faz çıkışlarının aktif olduğu pano üzerinden hızlı şekilde kontrol edilebilir.

Termik Koruma Bağlantısı

Şönt reaktörlerin sıcaklık korumasına yönelik termik kontakları SR-05E sistemine dahil edilebilir. Üretici bağlantı talimatında termik girişlerin kuru kontak şeklinde kullanılması belirtilmektedir.

Bu yapı şönt reaktörlerin aşırı sıcaklık koşullarının kontrol sistemine aktarılmasına yardımcı olur.

Pano Montajı

SR-05E kompanzasyon panosu içerisine monte edilmek üzere tasarlanmıştır.

Cihazın soğutma kanallarının doğru konumlandırılması ve çevresinde uygun hava dolaşımının sağlanması gerekir. ENTES kurulum talimatında cihazın hava kanalları dikey olacak şekilde monte edilmesi ve üst-alt bölgelerde hava dolaşımı için boşluk bırakılması belirtilmektedir.

SR-05E ile SR-10E Arasındaki Fark

SR-05E ve SR-10E aynı SR endüktif yük sürücüsü ailesinde yer alır ve her iki model de üç adet monofaze şönt reaktör kontrol eder.

• SR-05E: 5 kVAr toplam güç, yaklaşık 1,7 kVAr / kanal
• SR-10E: 10 kVAr toplam güç, yaklaşık 3,5 kVAr / kanal

Daha yüksek SVC reaktif güç kapasitesi gereken projelerde SR-10E, SR-20E veya SR-30E modelleri değerlendirilmelidir.

SR Serisi Güç Seçenekleri

• SR-05E: 5 kVAr
• SR-10E: 10 kVAr
• SR-20E: 20 kVAr
• SR-30E: 30 kVAr

Tüm modeller üç adet monofaze şönt reaktörü sürmek üzere tasarlanmıştır. Sürücü gücü tesisin ihtiyaç duyduğu SVC kapasitesine göre seçilmelidir.

RGSR Serisi ile Kullanım

SR-05E, ENTES'in SVC destekli RGSR serisi reaktif güç kontrol röleleri ile birlikte kullanılmak üzere tasarlanmıştır.

RGSR rölesinin SVC kontrol çıkışı SR-05E'nin tetikleme girişine bağlanır. Sürücü, röleden gelen kontrol komutuna göre şönt reaktörlerin güçlerini yönetir.

Bu nedenle SR-05E'yi bağımsız çalışan bir kompanzasyon rölesi olarak değerlendirmemek gerekir.

Kullanım Alanları

• SVC kompanzasyon panoları
• Kapasitif reaktif güç problemi bulunan tesisler
• UPS sistemlerinin yoğun olduğu işletmeler
• LED aydınlatmanın yoğun olduğu tesisler
• Uzun kablo hatları bulunan sistemler
• Düşük yükte kapasitif karakter gösteren tesisler
• Dengesiz üç fazlı yükler
• Hızlı değişen reaktif yükler
• Fabrika ve üretim tesisleri
• AVM ve ticari yapılar
• Hastaneler
• Oteller ve iş merkezleri
• Asansör ve vinç uygulamaları
• Kaynak makinelerinin bulunduğu tesisler

Sistem İçin Önemli Not

ENTES SR-05E tek başına komple bir SVC kompanzasyon sistemi değildir.

Eksiksiz bir SVC çözümü için uygulamaya göre uygun RGSR serisi SVC destekli reaktif güç kontrol rölesi, SR-05E endüktif yük sürücüsü ve üç adet uygun monofaze şönt reaktör kullanılması gerekir.

RGSR reaktif güç kontrol rölesi ve şönt reaktörlerin SR-05E ürününe dahil olduğu varsayılmamalıdır. Bu ekipmanlar tesisin reaktif güç ihtiyacına ve kompanzasyon projesine göre ayrıca seçilmelidir.

ENTES SR-05E; 5 kVAr toplam güç, 3 adet monofaze şönt reaktör kontrolü, 230 V yıldız bağlantı ve RGSR serisi SVC tetikleme desteğini kompakt bir endüktif yük sürücüsünde bir araya getirir.
