ESP32 Röle Kartı 4 Kanal WiFi Bluetooth Akıllı Ev IoT Röle Modülü

ESP32 Röle Kartı 4 Kanal WiFi Bluetooth 220V AC 7-30V DC 5V Akıllı Ev IoT Röle Modülü

ESP32 Röle Kartı 4 Kanal, ESP32-WROOM-32E modülü, 4 bağımsız elektromekanik röle ve geniş besleme aralığına sahip güç devresini tek kart üzerinde birleştiren programlanabilir bir geliştirme kartıdır. WiFi ve Bluetooth bağlantısı sayesinde akıllı ev, IoT, otomasyon ve uzaktan kontrol projelerinde kullanılabilir.

Kart; doğrudan 90-250V AC şebeke gerilimi ile çalıştırılabildiği gibi 7-30V DC veya regüle 5V DC besleme ile de kullanılabilir. Güvenli kullanım için besleme seçeneklerinden yalnızca biri tercih edilmelidir.

Üzerinde bulunan 4 rölenin her biri için NO, COM ve NC kontak bağlantıları ayrı ayrı klemense çıkarılmıştır. Potansiyelsiz röle kontakları sayesinde kartın besleme geriliminden farklı AC veya DC devreler anahtarlanabilir. Aydınlatma, fan, pompa, havalandırma, garaj kapısı, bariyer, elektrikli kilit, kontaktör sürme ve akıllı ev uygulamalarında kullanılabilir.

ESP32-WROOM-32E modülü; 240 MHz'e kadar çalışan çift çekirdekli işlemci, 2.4 GHz WiFi, Bluetooth 4.2/BLE ve 4 MB Flash bellek desteği sunar. Kart üzerindeki UART programlama pinleri, IO0 programlama butonu ve reset butonu sayesinde ESPHome, Home Assistant, Arduino veya ESP-IDF tabanlı özel yazılımlar geliştirilebilir.

Not: Bu ürün hazır mobil uygulamalı bir röle cihazı değildir. Programlanabilir geliştirme kartıdır. Ürün üzerinde USB soketi veya USB-UART dönüştürücü bulunmadığından ilk programlama için harici, 3.3V lojik seviyeli USB-TTL dönüştürücü gereklidir.

ESP32 Röle Kartı 4 Kanal Özellikleri

• Ürün tipi: ESP32 röle kartı
• Kanal sayısı: 4 kanal
• Mikrodenetleyici modülü: ESP32-WROOM-32E
• Flash bellek: 4 MB
• Kablosuz bağlantı: WiFi ve Bluetooth/BLE
• ESPHome ve Home Assistant desteği
• AC besleme: 90-250V AC
• DC besleme: 7-30V DC
• Alternatif DC besleme: 5V DC
• Röle sayısı: 4 adet
• Röle bobin gerilimi: 5V DC
• Kontak bağlantıları: NO / COM / NC
• Röle kontak değeri: AC 250V 10A / DC 30V 10A
• Röle akımı: 50 mA
• Programlama: UART, 3.3V lojik seviyesi
• IO0 programlama butonu
• Reset butonu
• Röle kanal durum LED'leri
• Dahili durum LED'i: GPIO23
• PCB montaj deliği: 4 adet
• Çalışma sıcaklığı: -20°C / +65°C
• Renk: Mavi
• Ölçüler: 78 mm x 93 mm
• Ağırlık: Yaklaşık 92 gr

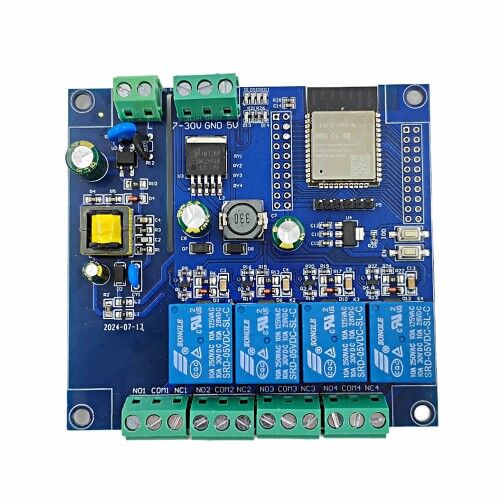

Röle Pin Bağlantıları

Bağlantı Açıklamaları

• 220V L/N klemensi: AC şebeke besleme girişi
• DC 7-30V giriş klemensi: DC besleme girişi
• 5V DC besleme: Regüle 5V ile alternatif besleme
• NO / COM / NC klemensleri: Röle çıkış bağlantıları
• UART pinleri: Harici USB-TTL dönüştürücü ile programlama bağlantısı

Programlama Bilgisi

• Kart üzerinde USB soketi bulunmaz.
• Programlama için harici USB-TTL dönüştürücü kullanılmalıdır.
• USB-TTL dönüştürücü 3.3V lojik seviyeli olmalıdır.
• 5V lojik seviyeli seri haberleşme sinyalleri ESP32 pinlerine doğrudan uygulanmamalıdır.
• Programlama moduna geçmek için GPIO0 düşük seviyeye çekilerek kart resetlenmeli veya yeniden enerjilendirilmelidir.

Röle Kontak Kapasitesi Hakkında Uyarı

Röle gövdesinde maksimum 10A 250V AC / 10A 30V DC değerleri yer almaktadır. Ancak bu değer her yük tipi için sürekli çalışma değeri olarak değerlendirilmemelidir. Uzun süreli uygulamalarda kanal başına 7A altında çalışılması önerilir.

Motor, pompa, solenoid, transformatör, kompresör veya yüksek ilk kalkış akımı çeken yüklerde uygun kapasiteli kontaktör, sigorta ve ark bastırma elemanları kullanılmalıdır.

Kullanım Alanları

• Home Assistant ve ESPHome akıllı ev sistemleri
• WiFi üzerinden aydınlatma kontrolü
• Garaj kapısı ve bariyer kontrolü
• Elektrikli kilit ve erişim kontrol sistemleri
• Pompa, fan ve havalandırma otomasyonu
• Bilgisayar veya sunucu uzaktan açma uygulamaları
• Sulama ve sera otomasyon sistemleri
• Alarm, zil ve siren tetikleme projeleri
• Kontaktör sürme uygulamaları
• Zaman kontrollü veya anlık röle uygulamaları
• IoT ve endüstriyel prototipleme projeleri

ESPHome Örnek Yapılandırması

esphome:
  name: esp32-4-role
  friendly_name: ESP32 4 Kanal Röle

esp32:
  variant: esp32
  flash_size: 4MB
  framework:
    type: esp-idf

switch:
  - platform: gpio
    pin: GPIO32
    name: "Röle 1"
    restore_mode: ALWAYS_OFF

  - platform: gpio
    pin: GPIO33
    name: "Röle 2"
    restore_mode: ALWAYS_OFF

  - platform: gpio
    pin: GPIO25
    name: "Röle 3"
    restore_mode: ALWAYS_OFF

  - platform: gpio
    pin: GPIO26
    name: "Röle 4"
    restore_mode: ALWAYS_OFF

status_led:
  pin: GPIO23

Dikkat Edilmesi Gerekenler

• Besleme girişlerinden yalnızca biri kullanılmalıdır.
• 220V AC ile çalışırken elektrik güvenliği kurallarına dikkat edilmelidir.
• Yüksek güçlü ve endüktif yüklerde doğrudan röle yerine kontaktör kullanılması önerilir.
• Ürün hazır uygulamalı bir akıllı priz veya röle cihazı değildir; programlanabilir geliştirme kartıdır.
• İlk programlama için harici 3.3V USB-TTL dönüştürücü gereklidir.

Paket İçeriği

• 1 Adet ESP32 Röle Kartı 4 Kanal
