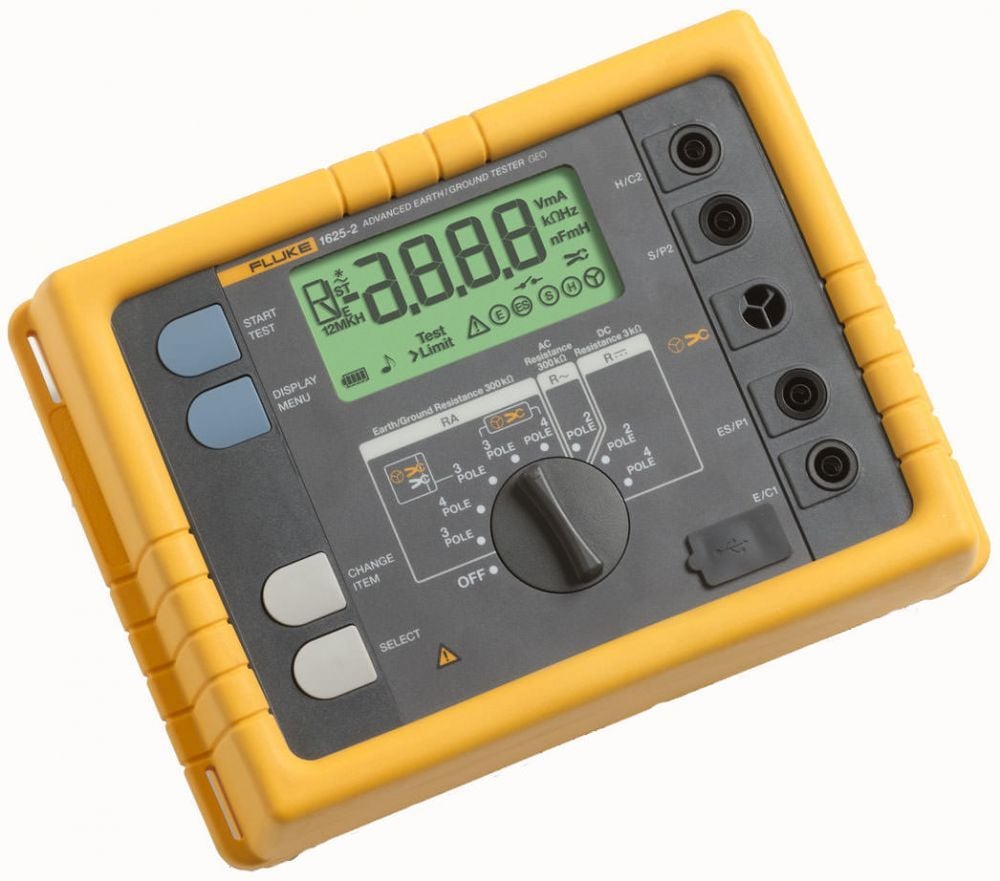

Fluke 1625-2 GEO Profesyonel Topraklama Test Cihazı Seti
Fluke 1625-2 GEO Profesyonel Topraklama Test Cihazı Seti
Fluke 1625-2 GEO, elektrik tesisleri, endüstriyel tesisler, enerji dağıtım sistemleri, trafo merkezleri ve yıldırımdan korunma sistemlerinde kapsamlı topraklama ölçümleri gerçekleştirmek için geliştirilmiş profesyonel bir topraklama direnci test cihazıdır.
Fluke 1625-2; 3 ve 4 kutuplu potansiyel düşüşü, 4 kutuplu toprak özgül direnci, tek pens ile selektif topraklama ölçümü ve iki pens ile kazıksız topraklama ölçümü olmak üzere dört farklı test yöntemini tek cihazda bir araya getirir.
Özellikle kazıksız ölçüm yöntemi, çoklu topraklama sistemlerinde topraklama iletkenini sistemden ayırmadan ve yardımcı topraklama kazıkları kullanmadan ölçüm yapılmasına imkan verir. Selektif test yöntemi ise paralel bağlı topraklama sistemlerinde belirli bir topraklama elektrodunun direncinin diğer elektrotları devreden ayırmadan ölçülmesini sağlar.
Cihazda bulunan Automatic Frequency Control (AFC) özelliği, ölçüm ortamındaki elektriksel parazitleri algılayarak uygun ölçüm frekansının seçilmesine yardımcı olur. Dahili hafızası 1500'e kadar ölçüm kaydını saklayabilir ve kayıtlar USB bağlantısı üzerinden bilgisayara aktarılabilir.
Öne Çıkan Özellikler
- 3 kutuplu potansiyel düşüşü yöntemi
- 4 kutuplu potansiyel düşüşü yöntemi
- 4 kutuplu toprak özgül direnci ölçümü
- Tek pens ve kazıklarla selektif topraklama ölçümü
- İki pens ile kazıksız topraklama ölçümü
- 0,020 Ω – 300 kΩ topraklama direnci ölçüm aralığı
- 0,02 Ω – 199,9 Ω kazıksız ölçüm aralığı
- Automatic Frequency Control (AFC)
- 94, 105, 111 ve 128 Hz otomatik veya manuel ölçüm frekansları
- Elektriksel parazitlerin ölçüm üzerindeki etkisini azaltmaya yardımcı yapı
- Prob ve yardımcı elektrot dirençlerinin otomatik kontrolü
- Parazit gerilimi ve frekansı ölçümü
- 1500 kayda kadar dahili hafıza
- USB üzerinden veri aktarımı
- Ayarlanabilir ölçüm limitleri
- 4 basamaklı, 2999 count LCD ekran
- Dış ortam kullanımına uygun IP56 gövde koruması
- 6 adet AA alkalin pil ile çalışma
- Profesyonel topraklama ölçüm aksesuarları dahil komple set
Teknik Özellikler
| Model | Fluke 1625-2 Kit |
| Cihaz Tipi | Profesyonel GEO Topraklama Test Cihazı |
| 3 Kutuplu Topraklama Ölçümü | Var |
| 4 Kutuplu Topraklama Ölçümü | Var |
| Toprak Özgül Direnci | 4 kutuplu yöntem ile ölçüm |
| Selektif Ölçüm | 1 pens + yardımcı topraklama kazıkları |
| Kazıksız Ölçüm | 2 pens ile, yardımcı topraklama kazığı kullanmadan |
| Topraklama Direnci Ölçüm Aralığı | 0,020 Ω – 300 kΩ |
| Topraklama Direnci Çözünürlüğü | 0,001 Ω'a kadar |
| Topraklama Direnci Doğruluğu | ±(%2 okuma + 2 basamak) |
| Selektif Topraklama Ölçüm Aralığı | 0,020 Ω – 300 kΩ |
| Selektif Ölçüm Doğruluğu | ±(%7 okuma + 2 basamak) |
| Kazıksız Ölçüm Aralığı | 0,02 Ω – 199,9 Ω |
| Kazıksız Ölçüm Doğruluğu | ±(%7 okuma + 3 basamak) |
| Açık Devre Test Gerilimi | 20 / 48 V AC |
| Kısa Devre Test Akımı | 250 mA AC |
| Ölçüm Frekansları | 94 / 105 / 111 / 128 Hz, manuel veya AFC otomatik seçim |
| Automatic Frequency Control | Var |
| Parazit Gerilimi Ölçümü | 1 – 50 V AC/DC |
| Parazit Frekansı Ölçümü | 6 – 400 Hz |
| Bellek | 1500 kayda kadar dahili hafıza |
| Veri Aktarımı | USB |
| Ekran | 4 basamaklı, 2999 count LCD |
| IP Koruma | Gövde IP56 / pil bölmesi kapağı IP40 |
| Çalışma Sıcaklığı | -10°C ile +50°C |
| Depolama Sıcaklığı | -30°C ile +60°C |
| Güç Kaynağı | 6 adet 1,5 V AA alkalin pil |
| Pil Ömrü | Koşullara bağlı olarak yaklaşık 3000 – 6000 ölçüm |
| Boyutlar | 250 × 133 × 187 mm |
| Cihaz Ağırlığı | Aksesuarlar hariç ≤ 1,1 kg |
| Set Ağırlığı | Taşıma çantası, aksesuarlar ve piller dahil yaklaşık 7,6 kg |
3 ve 4 Kutuplu Potansiyel Düşüşü Ölçümü
Fluke 1625-2, klasik 3 ve 4 kutuplu potansiyel düşüşü yöntemlerini destekler. Yardımcı topraklama kazıkları kullanılarak gerçekleştirilen bu yöntem, bir topraklama elektrodunun veya topraklama sisteminin direnç değerinin hassas şekilde belirlenmesinde kullanılabilir.
4 kutuplu bağlantı yöntemi ayrıca kablo ve bağlantı dirençlerinin ölçüm üzerindeki etkisini azaltmaya yardımcı olarak düşük direnç değerlerinde daha hassas sonuç elde edilmesini sağlar.
Toprak Özgül Direnci Ölçümü
4 kutuplu toprak özgül direnci testi, yeni bir topraklama sisteminin projelendirilmesinden önce zeminin elektriksel özelliklerinin değerlendirilmesi için kullanılabilir. Bu yöntem, uygun topraklama elektrodu yerleşiminin ve topraklama sisteminin tasarlanmasına yardımcı olur.
Selektif Topraklama Ölçümü
Selektif ölçüm yöntemi, bir akım pensi ve yardımcı topraklama kazıkları kullanılarak gerçekleştirilir. Paralel olarak bağlı birden fazla topraklama elektrodunun bulunduğu sistemlerde, test edilecek elektrodun sistemden ayrılmasına gerek kalmadan o elektrodun topraklama direncinin ölçülmesine imkan verir.
Bu özellik; enerji tesisleri, endüstriyel tesisler ve çoklu topraklama noktalarının bulunduğu sistemlerde bakım süresinin azaltılmasına yardımcı olur.
Kazıksız Topraklama Ölçümü
Kazıksız ölçüm yönteminde iki akım pensi kullanılır ve yardımcı topraklama kazıklarına ihtiyaç duyulmaz. Penslerden biri sisteme bilinen bir test sinyali uygular, diğer pens ise oluşan akımı ölçer. Fluke 1625-2 bu değerleri kullanarak topraklama çevrim direncini hesaplar.
Bu yöntem özellikle birden fazla paralel topraklama yolunun bulunduğu sistemlerde avantaj sağlar. Topraklama iletkeninin sistemden ayrılmasına gerek olmadığı için binaların içinde, elektrik direklerinde veya yardımcı kazık yerleştirmenin mümkün olmadığı alanlarda ölçüm yapılabilir.
Not: Kazıksız ölçüm yönteminin kullanılabilmesi için test edilen sistemde birden fazla paralel topraklama yolu bulunmalıdır. Toprağa yalnızca tek bir bağlantı yolu bulunan sistemlerde klasik potansiyel düşüşü yöntemi kullanılmalıdır.
Automatic Frequency Control (AFC)
Endüstriyel ortamlarda şebeke frekansı ve diğer elektriksel ekipmanlar topraklama ölçümlerinde parazit oluşturabilir. Automatic Frequency Control (AFC), mevcut parazit seviyelerini değerlendirerek uygun test frekansının otomatik olarak seçilmesine yardımcı olur.
Fluke 1625-2; 94 Hz, 105 Hz, 111 Hz ve 128 Hz test frekanslarını manuel olarak veya AFC sistemi üzerinden otomatik şekilde kullanabilir.
1500 Kayıt Hafızası ve USB Bağlantısı
Cihaz üzerinde 1500'e kadar ölçüm sonucu saklanabilir. Ölçüm kayıtlarına USB bağlantısı üzerinden erişilebilir ve veriler bilgisayara aktarılabilir.
Bu özellik periyodik topraklama kontrollerinin kayıt altına alınması, önceki ölçümlerle karşılaştırılması ve tesis bakım geçmişinin takip edilmesi gereken profesyonel uygulamalarda avantaj sağlar.
Kullanım Alanları
- Endüstriyel tesis topraklama sistemleri
- Fabrika elektrik tesisleri
- Trafo merkezleri
- Enerji üretim tesisleri
- Elektrik dağıtım sistemleri
- Yüksek ve orta gerilim tesisleri
- Yıldırımdan korunma ve paratoner sistemleri
- Elektrik direkleri ve kuleler
- Telekomünikasyon tesisleri
- Güneş enerjisi ve yenilenebilir enerji tesisleri
- Yeni topraklama sistemi projelendirme çalışmaları
- Periyodik topraklama kontrolleri
- Bakım ve devreye alma uygulamaları
Set İçeriği
- Fluke 1625-2 GEO Topraklama Test Cihazı
- 2 adet selektif / kazıksız ölçüm pensi
- 4 adet topraklama kazığı
- 3 adet kablo makarası
- C1620 profesyonel taşıma çantası
- USB kablosu
- 6 adet AA pil
- Kullanım kılavuzu
- Hızlı başvuru kılavuzu
Neden Fluke 1625-2?
Fluke 1625-2 GEO Profesyonel Topraklama Test Cihazı Seti, tek bir cihazla klasik kazıklı, toprak özgül direnci, selektif ve kazıksız topraklama ölçümlerinin gerçekleştirilebilmesini sağlar. Bu özellik, farklı saha koşullarında çalışan elektrik mühendisleri ve bakım ekipleri için önemli bir kullanım esnekliği sunar.
0,020 Ω – 300 kΩ geniş topraklama direnci ölçüm aralığı, Automatic Frequency Control, 1500 kayıt hafızası, USB veri aktarımı ve IP56 gövde koruması sayesinde profesyonel topraklama ölçümleri, periyodik kontroller ve tesis devreye alma uygulamaları için kapsamlı bir çözüm sunar.
| Dijital Meger Cihazı | : | Evet |
| Toprak Megeri | : | Kazıklı Toprak Megeri, Pens Tipi Toprak Megeri |
| Koruma tipi | EN60529'a göre kutu için IP56, pil yuvası kapağı için IP40 |
| Maks. gerilim | Uyarı – 'pens' soketi, E, ES, S veya H soketine takılmalıdır |
| U rms = 0 V | |
| E, ES, S veya H soketleri herhangi bir kombinasyonla birbirlerine takılmalıdır, maks U rms = 250 V (yanlış kullanım için) | |
| Güvenlik | Çift ve/veya güçlendirilmiş yalıtım ile koruma. Maks. IEC61010-1'e göre 50 V topraklama. 300V CAT III, Kirlilik derecesi 2 |
| Kalite standardı | DIN ISO 9001’e uyacak şekilde geliştirilmiş, tasarlanmış ve üretilmiştir |
| Harici alan etkisi | DIN 43780 (8/76) ile uyumludur |
| Yardımcı güç | 6 x 1,5 V alkalin (IEC LR6 veya tip AA) |
| Pil ömrü | IEC LR6 /tip AA ile: tip 3000 ölçüm (R E+R H ≤ 1 kΩ) |
| IEC LR6 /tip AA ile: tip 6000 ölçüm (R E + R H > 10 kΩ) | |
| Boyutlar (GxYxD) | 250 mm x 133 mm x 187 mm (9,75 inç x 5,25 inç x 7,35 inç) |
| Ağırlık | Aksesuarlar olmadan ≤ 1,1 kg (2,43 lb) Taşıma kutusundaki aksesuarlar ve piller dahil 7,6 kg (16,8 lb) |
| Kutu malzemesi | Polyester |
| Parazit gerilimi ölçümü dc + ac (U ST) | |
| Hata limiti ölçümü: yöntem | Tam dalga doğrultması |
| Ölçüm aralığı | 1 V - 50 V |
| Ekran aralığı | 0,0 V - 50 V |
| Çözünürlük | 0,1 V |
| Frekans aralığı | dc/ac 45 Hz - 400 Hz sinüs |
| Hassaslık | ± (değerin %5'i + 5 basamak) |
| Ölçüm sırası | Yaklaşık Saniyede 4 ölçüm |
| Dahili direnç | Yaklaşık 1,5 MΩ |
| Maks. aşırı yük | U rms = 250 V |
| Parazit Frekans Ölçümü (F) | |
| Hata limiti ölçümü: yöntem | Parazit gerilimin titreme süresi ölçümü |
| Ölçüm aralığı | 6,0 Hz - 400 Hz |
| Ekran aralığı | 16,0 Hz - 299,9 Hz - 999 Hz |
| Çözünürlük | 0,1 Hz - 1 Hz |
| Aralık | 1 V - 50 V |
| Hassaslık | ± (değerin %1'i + 2 basamak) |
| Topraklama Direnci (RE) | |
| Ölçüm yöntemi | IEC61557-5'e göre prob ile akım ve gerilim ölçümü |
| Açık devre gerilimi | 20/48 V, ac |
| Kısa devre akımı | 250 mA ac |
| Frekans ölçümü | 94, 105, 111, 128 Hz; manuel veya otomatik olarak seçilir. (AFC) 55 Hz; R* fonksiyonunda |
| Gürültü reddetme | 120 dB (16 2/3 , 50 , 60, 400 Hz) |
| Maks. aşırı yük | U rms = 250 V |
Elektriksel Ölçme SpesifikasyonlarıYapısal Hata veya Etki MiktarıReferans koşullar veya Belirtilen Çalışma AralığıGösterim KoduGereksinimler veya Test IEC 1557'nin İlgili Bölümlerine UygundurTest TipiYapısal hataReferans koşullarABölüm 5, 6.1RKonumReferans konum ± 90°E1Bölüm 1, 4.2RBesleme gerilimiÜretici tarafından belirtilen limitlerdeE2Bölüm 1, 4.2, 4.3RSıcaklık0°C ve 35°CE3Bölüm 1, 4.2TSeri parazit gerilimiBkz. 4.2 ve 4.3E4Bölüm 5, 4.2, 4.3TProbların ve yardımcı toprak elektrotlarının direnci0 ila 100 x R A fakat ≤ 50 kΩE5Bölüm 5, 4.3TSistem frekansıNominal frekansın %99'u ila %101'iE7Bölüm 5, 4.3TSistem gerilimiNominal gerilimin %85'i - %110'uE8Bölüm 5, 4.3TÇalışma hatasıB = ±(|A| + 1,15 √E 21 E 22 E 23 E 24E 25 E 26 )Bölüm 5, 4.3RA = yapısal hata
En = varyasyonlar
R = rutin test
T = tip testiB[%] = ± B/referans değeri x %100Ölçüm aralığı0,020 Ω ila 300 kΩEkran aralığı0,001 Ω ila 2,999 Ω3,00 Ω ila 29,99 Ω30,0 Ω ila 299,9 Ω0,300 kΩ ila 2,999 kΩ3,00 kΩ ila 29,99 kΩ30,0 kΩ ila 299,9 kΩÇözünürlük0.001 Ω0,01 Ω0,1 Ω1 Ω10 Ω100 ΩHassaslık± (değerin %2'si + 2 basamak)Çalışma hatası± (değerin %5'i + 5 basamak)Ölçüm süresiSabit frekansla tipik 8 saniye AFC ve tüm ölçüm frekansları için tam döngü ile maks. 30 sn.Prob ve yardımcı topraklama elektrodu direnci nedeniyle ek hataR H(R S + 2000 Ω)/R E x 1,25 x %10 -6 + 5 basamakR H ve R'nin Ölçüm HatasıSR [230]ER [232]SR [234]HMaks. prob direnci≤ 1 MΩMaks. yardımcı topraklama elektrodu direnci≤ 1 MΩHata IEC61557-5'te gerekli görülen limitler dahilinde tutulursa otomatik kontrol.
Prob, yardımcı topraklama elektrodu ve topraklama direnci ölçümünden sonra yapılıyorsa etkileyen koşullar nedeniyle %30'dan yüksek bir ölçüm hatası varsayılır, ekranda bir uyarı sembolü ve RS veya RH'nin çok yüksek olduğunu belirten bir bildirim görüntülenir.
Yardımcı Topraklama Elektrodu Direnci R'ye Bağlı Otomatik Ölçüm Çözünürlüğü GeçişiHU ile RH ölçüm = 48 V< 300 Ω< 6 Ω< 60 Ω< 600 ΩU ile RH ölçüm = 20 V< 250 Ω< 2,5 kΩ< 25 kΩ< 250 kΩÇözünürlük1 mΩ10 mΩ100 mΩ1 Ω
Topraklama Direncinin Seçmeli Ölçümü (R E Pensi)Ölçüm yöntemiEN61557-5'e göre akım ve gerilim ölçümü ve ek akım transformatörü ile bireysel branşmanda akım ölçümü (patent için başvuru yapılmıştır).Açık devre gerilimi20/48 V acKısa devre akımı250 mA acFrekans ölçümü94, 105, 111, 128 Hz manuel veya otomatik olarak seçilir (AFC), 55 Hz (R*)Gürültü reddetme120 dB (162/3, 50, 60, 400 Hz)Maks. aşırı yükMaks. U rms = 250 V (ölçüm başlatılmaz)Ölçüm aralığı0,020 Ω ila 300 kΩEkran aralığı0,001 Ω ila 2,999 Ω3,00 Ω ila 29,99 Ω30,0 Ω ila 299,9 Ω0,300 kΩ ila 2,999 kΩ3,00 kΩ ila 29,99 kΩÇözünürlük0.001 Ω0,01 Ω0,1 Ω1 Ω10 ΩHassaslık± (değerin %7'si + 2 basamak)Çalışma hatası± (değerin %10'u + 5 basamak)Prob ve yardımcı topraklama tipik elektrot direnci nedeniyle ek hataR H(R S + 2000 Ω)/R TOPLAM x 1,25 x %10 -6 + 5 basamakR H ve R'nin Ölçüm HatasıSR [313]TOPLAMR [315]SR [317]HÖlçüm süresiSabit frekansla tipik 8 saniye AFC ve tüm ölçüm frekansları için tam döngü ile maks. 30 sn.Ölçülecek tek bir branşmandaki minimum akım0,5 mATransformatör ile (1000:1)0,1 mATransformatör ile (200:1)Transformatörden geçen maks. parazit akım3:00 AMTransformatör ile (1000:1)* Önerilen akım pensleri/transformatörler ile.
Direnç Ölçümü (R~)Ölçüm yöntemiAkım ve gerilim ölçümüÖlçüm gerilimi20 V ac, kare darbeKısa devre akımı> 250 mA acFrekans ölçümü94, 105, 111, 128 Hz manuel veya otomatik olarak seçilir (AFC)Ölçüm aralığı0,020 Ω ila 300 kΩEkran aralığı0,001 Ω ila 2,999 Ω3,00 Ω ila 29,99 Ω30,0 Ω ila 299,9 Ω300 Ω ila 2999 Ω3,00 kΩ ila 29,99 kΩ30,0 kΩ ila 299,9 kΩÇözünürlük0.001 Ω0,01 Ω0,1 Ω1 Ω10 Ω100 ΩHassaslık± (değerin %2'si + 2 basamak)Çalışma hatası± (değerin %5'i + 5 basamak)Ölçüm süresiTipik 6 saniyeMaks. parazit gerilim24 V; daha yüksek gerilimlerde ölçüm başlatılmazMaks. aşırı yükU rms maks. = 250 V
| Ölçüm gerilimi | 20 V dc | ||
| Kısa devre akımı | 250 mA dc | ||
| Ölçülen değer oluşumu | H, S, ES üzerinde 4 kutuplu ölçüm kablolarıyla, ek hata olmadan genişletilebilir. Kablo E'deki 1 Ω'dan yüksek dirençler, 5 m Ω/Ω gibi bir ek hataya neden olabilir. |
||
| Ölçüm aralığı | 0,020 Ω ila 300 kΩ | ||
| Ekran aralığı | 0,001 Ω ila 2,999 Ω | ||
| 3,00 Ω ila 29,99 Ω | |||
| 30,0 Ω ila 299,9 Ω | |||
| 300 Ω ila 2999 Ω | |||
| 3,0 kΩ ila 29,99 kΩ | |||
| 30,0 kΩ ila 299,9 kΩ | |||
| Çözünürlük | 0.001 Ω | ||
| 0,01 Ω | |||
| 0,1 Ω | |||
| 1 Ω | |||
| 10 Ω | |||
| 100 Ω | |||
| Hassaslık | ± (değerin %2'si + 2 basamak) | ||
| Çalışma hatası | ± (değerin %5'i + 5 basamak) | ||
| Ölçüm sırası | Yaklaşık Saniyede 2 ölçüm | ||
| Ölçüm süresi | Ters kutupluk dahil tipik 4 saniye (2 kutuplu veya 4 kutuplu) | ||
| Maksimum parazit gerilimi | ≤ 3 V ac veya dc; daha yüksek gerilimlerde ölçüm başlatılmaz | ||
| Maksimum endüktivite | 2 Henry | ||
| Maksimum aşırı yük | U rms = 250 V | ||
Test Ucu Direnci Kompanzasyonu (R K)Test ucu direnci kompanzasyonu (R K), R E 3 kutuplu, R E 4 kutuplu (pens), R ac, ve R dc 2 kutuplu fonksiyonlarda açılabilirÖlçülen değer oluşumuR ekran = R ölçüldü - R dengelendi** Ayar noktası girişi değeri RK = 0,000 Ω, ölçüm ayarıyla 0,000 ile 29,99 Ω arasında değiştirilebilir.
Kazıksız Topraklama Devresi Ölçümü (İki Kazıksız Pens)Anahtar konumuRA 4 kutuplu (İki Kazıksız pens)Çözünürlük0,001 Ω ila 0,1 ΩÖlçüm aralığı0,02 Ω ila 199,9 ΩHassaslık± (değerin %7'si + 3 basamak)Çalışma hatası± (değerin %7'si + 5 basamak)Ölçüm gerilimiVm = 48 V ac (birincil)Frekans ölçümü
