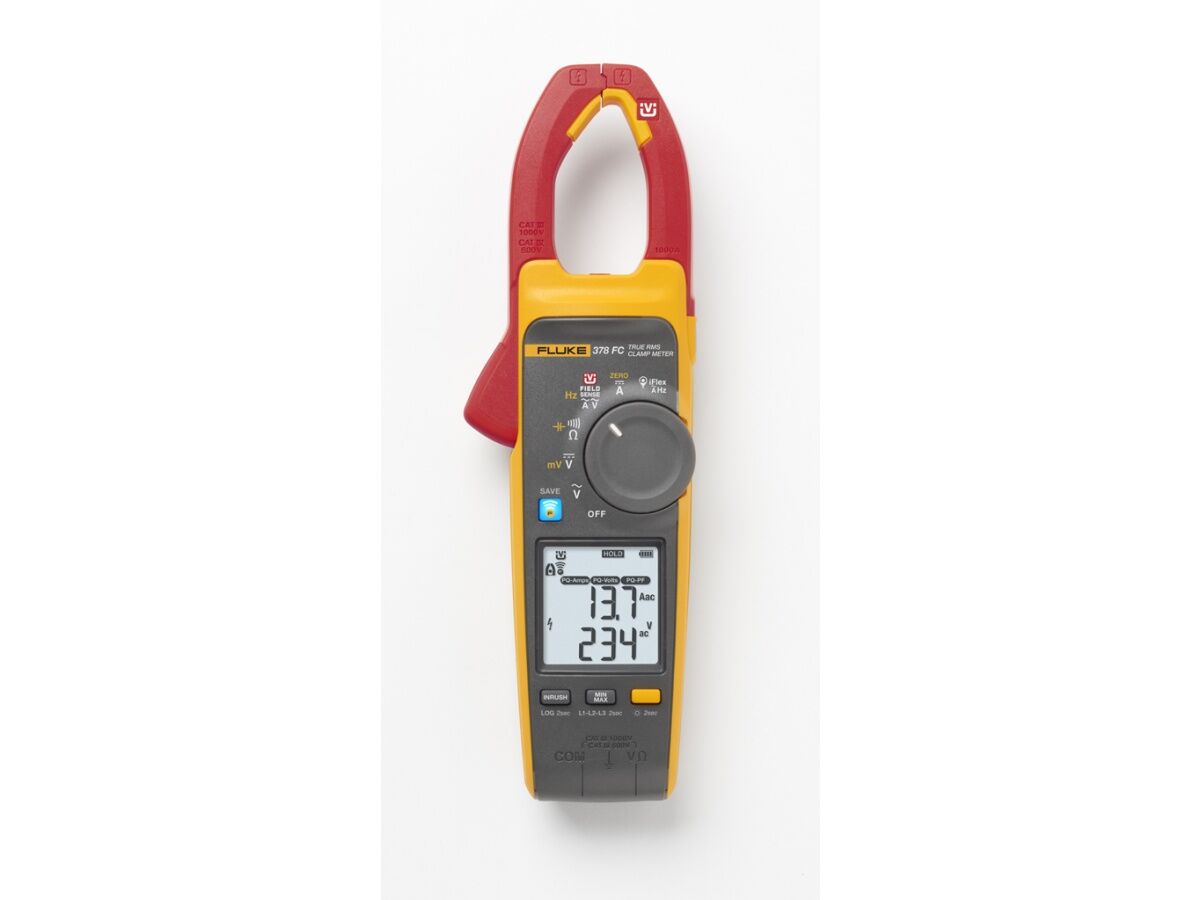

Fluke 378 FC FieldSense True RMS AC/DC Pensampermetre iFlex 2500A
Fluke 378 FC, endüstriyel elektrik sistemlerinde hızlı ölçüm, bakım ve arıza tespit uygulamaları için geliştirilmiş profesyonel bir True RMS AC/DC pensampermetredir. Fluke'un FieldSense™ teknolojisi sayesinde AC gerilim ve akım ölçümleri, canlı iletkene doğrudan test probu temas ettirmeden pens ağzı üzerinden gerçekleştirilebilir.
Standart pens çenesi ile 999,9 A'a kadar AC ve DC akım ölçebilen Fluke 378 FC, kutu içeriğinde bulunan i2500-18 iFlex® esnek akım probu sayesinde 2500 A'a kadar AC akım ölçümü yapabilir. iFlex prob; büyük kesitli iletkenlerde, baralarda ve standart pens çenesinin erişiminin zor olduğu dar pano alanlarında kullanım kolaylığı sağlar.
Fluke 378 FC'yi 377 FC modelinden ayıran önemli özelliklerden biri PQ güç kalitesi göstergesidir. Cihaz FieldSense ölçümü sırasında gerilim, akım ve güç faktörü ile ilişkili olası güç kalitesi problemlerini otomatik olarak algılayarak kullanıcıyı bilgilendirir. Böylece problemin besleme hattından mı yoksa bağlı ekipmandan mı kaynaklandığının ön değerlendirmesi daha hızlı yapılabilir.
Öne Çıkan Özellikler
- True RMS AC gerilim ve akım ölçümü
- FieldSense™ temassız AC gerilim ve akım ölçüm teknolojisi
- Pens ağzı ile 999,9 A'a kadar AC akım ölçümü
- Pens ağzı ile 999,9 A'a kadar DC akım ölçümü
- iFlex esnek akım probu ile 2500 A'a kadar AC akım ölçümü
- FieldSense ile 1000 V'a kadar AC gerilim ölçümü
- Test uçları ile 1000 V'a kadar AC/DC gerilim ölçümü
- 500 mV DC ölçüm kademesi
- 60 kΩ'a kadar direnç ölçümü
- 1000 µF'a kadar kapasitans ölçümü
- 500 Hz'e kadar frekans ölçümü
- PQ güç kalitesi göstergesi
- Gerilim, akım ve güç faktörü kaynaklı olası güç kalitesi problemlerinin algılanması
- Fluke Connect™ kablosuz bağlantı
- Uzaktan ölçüm izleme, kayıt ve trend oluşturma
- 3 fazlı sistemlerde gerilim ve akım ölçüm desteği
- Fluke Connect üzerinden faz-faz ve faz-toprak değerlerinin hesaplanması
- Fluke Connect üzerinden faz rotasyonu görüntüleme
- Görsel süreklilik göstergesi
- FieldSense ölçümü kararlı olduğunda yeşil ekran göstergesi
- 34 mm pens çene açıklığı
- CAT III 1000 V / CAT IV 600 V güvenlik kategorisi
Teknik Özellikler
| Model | Fluke 378 FC |
| Ölçüm Tipi | True RMS |
| FieldSense | Temassız AC gerilim ve akım ölçümü |
| AC Akım – Pens Ağzı | 0 – 999,9 A |
| AC Akım Çözünürlüğü | 0,1 A |
| AC Akım Doğruluğu | ±(%2 + 5 basamak), 45 – 66 Hz |
| DC Akım | 0 – 999,9 A |
| DC Akım Çözünürlüğü | 0,1 A |
| DC Akım Doğruluğu | ±(%2 + 5 basamak) |
| AC Akım – iFlex | Maksimum 2500 A |
| iFlex AC Akım Doğruluğu | ±(%3 + 5 basamak), 5 – 500 Hz |
| FieldSense AC Gerilim | Maksimum 1000 V |
| FieldSense AC Gerilim Çözünürlüğü | 1 V |
| AC Gerilim – Test Uçları | 600,0 V / 1000 V |
| AC Gerilim Doğruluğu | ±(%1 + 5 basamak), 20 – 500 Hz |
| DC Gerilim | 600,0 V / 1000 V |
| DC Gerilim Doğruluğu | ±(%1 + 10 basamak) |
| DC mV | 500,0 mV |
| Frekans – Pens | 45 – 66 Hz |
| Frekans – iFlex | 5 – 500 Hz |
| Direnç | Maksimum 60 kΩ |
| Kapasitans | Maksimum 1000 µF |
| PQ Güç Kalitesi Göstergesi | Var |
| Fluke Connect | Var |
| Ekran | İkili değer göstergeli ekran |
| Pens Çene Açıklığı | 34 mm |
| iFlex Prob Uzunluğu | 450 mm / 18 inç Rogowski bobini |
| iFlex Kablo Uzunluğu | 1,8 m |
| Güvenlik Kategorisi | CAT III 1000 V / CAT IV 600 V |
| IP Koruma | IP30, pens ağzı kapalıyken |
| Çalışma Sıcaklığı | -10°C ile +50°C |
| Boyutlar | 274 × 86 × 47 mm |
| Ağırlık | 463 g, piller dahil |
| Pil | 2 adet AA IEC LR6 alkalin |
| Pil Ömrü | Yaklaşık 200 saat |
| Otomatik Kapanma | 20 dakika |
FieldSense™ Temassız Ölçüm Teknolojisi
FieldSense™ teknolojisi, Fluke 378 FC'nin en önemli özelliklerinden biridir. Geleneksel AC gerilim ölçümlerinde test problarının canlı iletkenlere temas ettirilmesi gerekirken, FieldSense teknolojisi pens ağzı üzerinden elektrik alanını algılayarak AC gerilim ve akım değerlerinin ölçülmesini sağlar.
Siyah topraklama klipsi elektriksel toprağa bağlandıktan sonra pens ölçülecek iletkenin çevresine yerleştirilir. Kararlı FieldSense ölçümü elde edildiğinde ekran yeşil renkli bir gösterim ile kullanıcıyı bilgilendirir.
PQ Güç Kalitesi Göstergesi
Fluke 378 FC'ye özel PQ güç kalitesi göstergesi, FieldSense ölçümleri sırasında gerilim, akım ve güç faktörü ile ilişkili olası güç kalitesi problemlerini otomatik olarak izler. Cihaz bir problem algıladığında ilgili güç kalitesi göstergesini ekranda görüntüler.
Bu fonksiyon, ölçülen sistemdeki problemin şebeke veya besleme tarafında mı yoksa bağlı makine ve ekipman tarafında mı olabileceğini hızlı şekilde değerlendirmeye yardımcı olur.
2500 A'a Kadar iFlex Akım Ölçümü
Set içerisinde bulunan i2500-18 iFlex® esnek akım probu ile AC akım ölçüm kapasitesi 2500 A'a kadar çıkar. Esnek Rogowski bobini, standart pens çenesinin çevreleyemediği büyük iletkenler ve dar pano alanlarında daha kolay ölçüm yapılmasına olanak sağlar.
Fluke Connect™ ve 3 Faz Ölçümleri
Fluke Connect™ desteği sayesinde ölçüm sonuçları uyumlu mobil cihaz üzerinden uzaktan görüntülenebilir, kaydedilebilir, trend oluşturulabilir ve paylaşılabilir. Bu özellik özellikle aralıklı elektriksel problemlerin araştırılması ve bakım kayıtlarının oluşturulmasında avantaj sağlar.
Fluke Connect uygulaması ile 3 fazlı sistemlerde ölçümler üç kolay adımda gerçekleştirilebilir. Faz-toprak ve faz-faz değerleri hesaplanabilir ve faz rotasyonu uygulama üzerinden görüntülenebilir.
Ölçüm Fonksiyonları
- FieldSense ile temassız AC gerilim ölçümü
- FieldSense ile AC akım ölçümü
- Pens ile AC akım ölçümü
- Pens ile DC akım ölçümü
- iFlex ile yüksek AC akım ölçümü
- Test uçlarıyla AC gerilim ölçümü
- DC gerilim ölçümü
- DC mV ölçümü
- Direnç ölçümü
- Kapasitans ölçümü
- Frekans ölçümü
- Süreklilik testi
- Güç kalitesi ön değerlendirmesi
- 3 fazlı gerilim ve akım ölçümü
Kullanım Alanları
- Endüstriyel elektrik bakım uygulamaları
- Elektrik panoları ve güç dağıtım sistemleri
- 3 fazlı elektrik sistemleri
- Motor ve pompa sistemleri
- Jeneratör bakım ve arıza tespiti
- HVAC ve soğutma sistemleri
- Transformatör yük kontrolleri
- Fabrika otomasyon sistemleri
- Yüksek akım taşıyan kablo ve baralar
- Güç kalitesi problemlerinin ön değerlendirmesi
- Periyodik bakım ve saha ölçümleri
Kutu İçeriği
- Fluke 378 FC True RMS AC/DC Pensampermetre
- i2500-18 iFlex® esnek akım probu, 18 inç / 48 cm
- TL224 silikon yalıtımlı test uçları
- TP175 TwistGuard™ ayarlanabilir test probları
- AC285 siyah topraklama klipsi, 1 adet
- TPAK ToolPak™ manyetik askı seti
- Taşıma çantası
- Hızlı referans kılavuzu
Neden Fluke 378 FC?
Fluke 378 FC FieldSense True RMS AC/DC Pensampermetre, klasik pensampermetre fonksiyonlarının ötesinde temassız AC gerilim ve akım ölçümü, güç kalitesi göstergesi, iFlex ile 2500 A AC ölçüm ve Fluke Connect kablosuz bağlantı özelliklerini bir araya getirir. Endüstriyel bakım, güç dağıtımı ve 3 fazlı sistemlerde hızlı arıza tespiti yapmak isteyen profesyoneller için kapsamlı bir ölçüm çözümüdür.
| Genel Maksimum gerilim (herhangi bir terminal ile topraklama arasındaki) | 1.000 V | |||
| Pil | ||||
| Tip | 2 AA IEC LR6 alkalin | |||
| Ömür | 200 saat | |||
| Ekran | İkili değer | |||
| Otomatik Güç Kapatma | 20 dakika | |||
| AC Akımı: Ağız | ||||
| Aralık | 999,9 A | |||
| Çözünürlük | 0,1 A | |||
| Hassaslık | %2 ±5 basamak (45 Hz - 66 Hz) | |||
| Crest Faktörü (50/60 Hz) | 500 A'da 3 | |||
| 600 A'da 2,5 | ||||
| 1.000 A'da 1,42 | ||||
| C.F. için %2 ekleyin >2 | ||||
| AC Akımı: Esnek Akım Probu | ||||
| Aralık | 2.500 A | |||
| Çözünürlük | 1 A (≤ 2.500 A) 0,1 A (≤ 999,9 A) | |||
| Hassaslık | %3 ±5 basamak (5 Hz ila 500 Hz) | |||
 |
En İyi Değere Olan Uzaklık | i2500-10 Flex | i2500-18 Flex | Hata |
| A | 0,5 inç (12,7 mm) | 1,4 inç (35,6 mm) | ±%0,5 | |
| B | 0,8 inç (20,3 mm) | 2,0 inç (50,8 mm) | ±%1,0 | |
| C | 1,4 inç (35,6 mm) | 2,5 inç (63,5 mm) | ±%2,0 | |
| Ölçüm belirsizliğinde, optimum konumda bir merkezi primer iletken, harici elektriksel ya da manyetik alan bulunmaması ve çalışma sıcaklığı aralığında bulunulduğu varsayılmaktadır. | ||||
| DC Akımı | ||||
| Aralık | 999,9 A | |||
| Çözünürlük | 0,1 A | |||
| Hassaslık | %2 ±5 basamak | |||
| AC Gerilimi: FieldSense | ||||
| Aralık | 1.000 V | |||
| Çözünürlük | 1 V (≤ 1.000 V) | |||
| Hassaslık | ||||
| ≤ 4/0 AWG | %3 ±5 basamak (45 Hz ila 66 Hz) | |||
| ≥ 4/0 AWG | %5 ±5 basamak (45 Hz ila 66 Hz) | |||
Kabloyu mümkün olduğunca ağız açıklığına yaklaştırın (çizime bakın)
| Aralık | 600,0 V, 1.000 V | |||
| Çözünürlük | 0,1 V (≤ 600,0 V) | |||
| 1 V (≤ 1.000 V) | ||||
| Hassaslık | %1 ±5 basamak (20 Hz ila 500 Hz) | |||
| DC Gerilimi | ||||
| Aralık | 600,0 V | |||
| 1.000 V | ||||
| Çözünürlük | 0,1 V ≤ 600,0 V) | |||
| 1 V (≤ 1.000 V) | ||||
| Hassaslık | %1 ±5 basamak | |||
| mV dc | ||||
| Aralık | 500,0 mV | |||
| Çözünürlük | 0,1 mV | |||
| Hassaslık | %1 ±5 basamak | |||
| Amper Frekansı: Ağız | ||||
| Aralık | 5,0 Hz ila 500,0 Hz | |||
| Çözünürlük | 0,1 Hz | |||
| Hassaslık | %0,5 ±5 basamak | |||
| Tetik Düzeyi | 5 Hz - 10 Hz, ≥ 10 A | |||
| 10 Hz - 100 Hz, ≥ 5 A | ||||
| 100 Hz - 500 Hz, ≥ 10 A | ||||
| Amper Frekansı: Esnek Akım Probu | ||||
| Aralık | 5,0 Hz ila 500,0 Hz | |||
| Çözünürlük | 0,1 Hz | |||
| Hassaslık | %0,5 ±5 basamak | |||
| Tetik Düzeyi | 5 Hz - 20 Hz, ≥ 25 A | |||
| 20 Hz - 100 Hz, ≥ 20 A | ||||
| 100 Hz - 500 Hz, ≥ 25 A | ||||
| Direnç | ||||
| Aralık | 60,00 kΩ | |||
| 6.000 Ω 600,0 Ω | ||||
| Çözünürlük | 0,1 Ω (≤ 600,0 Ω) | |||
| 1 Ω (≤ 6.000 Ω) | ||||
| 10 Ω (≤ 60,00 kΩ) | ||||
| Hassaslık | %1 ±5 basamak | |||
| Kapasitans | ||||
| Aralık | 1.000 μF | |||
| Çözünürlük | 0,1 μF (≤ 100,0 μF) | |||
| 1 F (≤ 1.000 μF) | ||||
| Hassaslık | %1 ±4 basamak | |||
| Mekanik | ||||
| Boyut (U x G x Y) | 274 mm x 86 mm x 47 mm | |||
| Ağırlık (Piller ile birlikte) | 463 g | |||
| Ağız Açıklığı | 34 mm | |||
| Esnek Akım Probu Çapı | 7,5 mm | |||
| Esnek Akım Probu Kablo Uzunluğu (elektronik konektöre kadar) | 1,8 m | |||
| Rogowski Bobini Uzunluğu | 450 mm | |||
| Ortam Değerleri | ||||
| Çalışma Sıcaklığı | -10°C ila 50°C | |||
| Depolama Sıcaklığı | -40°C ila 60°C | |||
| Çalışma Nemi (yoğuşmasız) | Yoğuşmasız (<10°C) | |||
| ≤ %90 RH (10°C - 30°C) | ||||
| ≤ %75 RH (30 °C - 40 °C) | ||||
| ≤ %45 RH (40 °C - 50 °C) | ||||
| Sıcaklık Katsayıları | 28°C üzerindeki veya 18°C altındaki her bir °C için 0,1 x oranında belirtilen doğruluk ekleyin | |||
| Giriş Koruması | IEC 60529: IP30 (ağız kapalıyken) | |||
| Çalışma Yüksekliği | 2.000 m | |||
| Depolama Yüksekliği | 12.000 m | |||
