Fluke 789/E ProcessMeter True RMS Prosesmetre ve Loop Kalibratörü
Fluke 789/E ProcessMeter True RMS Prosesmetre ve Loop Kalibratörü

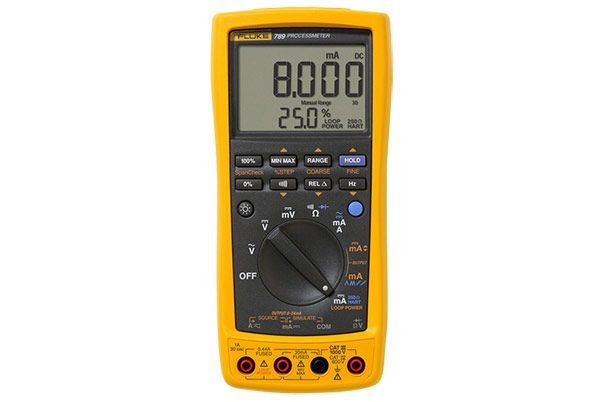

Fluke 789/E ProcessMeter, endüstriyel proses, otomasyon ve enstrümantasyon uygulamalarında elektriksel ölçüm ile 4–20 mA loop kalibrasyonunu tek cihazda gerçekleştirmek için geliştirilmiş profesyonel bir prosesmetredir. True RMS dijital multimetre özelliklerini gelişmiş mA kaynak, simülasyon ve loop besleme fonksiyonlarıyla bir araya getirir.
Fluke 789/E; 1000 V'a kadar AC/DC gerilim, AC/DC akım, direnç, frekans, diyot ve süreklilik ölçümlerinin yanında 4–20 mA sinyallerini ölçebilir, kaynaklayabilir ve simüle edebilir. Bu sayede transmitterler, PLC analog girişleri, kontrol valfleri ve diğer proses ekipmanlarının devreye alma, bakım ve arıza tespit işlemleri tek cihaz üzerinden gerçekleştirilebilir.
Cihaz üzerinde bulunan 24 V loop besleme, iki telli transmitterlerin ayrı bir harici güç kaynağı olmadan çalıştırılmasını sağlar. Ayrıca dahili ve seçilebilir 250 Ω HART® direnci, HART haberleşmesi gereken proses devrelerinde harici direnç taşıma ihtiyacını azaltır.
Fluke 789/E, mA kaynak modunda 20 mA seviyesinde 1200 Ω'a kadar yük sürebilme kapasitesi sunar. SpanCheck fonksiyonundaki %0 ve %100 tuşları ile 4 mA ve 20 mA değerleri arasında hızlı geçiş yapılabilir; otomatik rampa ve %25 kademeli çıkış fonksiyonları sayesinde analog kontrol sistemleri daha hızlı test edilebilir.
Fluke 789/E - 787 Teknik Özellikler - Türkçe - Kılavuz
Öne Çıkan Özellikler
- True RMS dijital multimetre ve loop kalibratörü tek cihazda
- 1000 V'a kadar AC/DC gerilim ölçümü
- 1 A'a kadar AC/DC akım ölçüm desteği
- 30 mA proses akımı için 0,001 mA çözünürlük
- %0,05 DC mA ölçüm doğruluğu
- 4–20 mA sinyal ölçümü
- mA kaynak fonksiyonu
- mA transmitter simülasyonu
- 24 V loop besleme
- 20 mA'da 1200 Ω'a kadar mA kaynak sürme kapasitesi
- Seçilebilir dahili 250 Ω HART® direnci
- SpanCheck %0 ve %100 hızlı kontrol tuşları
- %25 kademeli mA çıkışı
- Otomatik Step ve Otomatik Ramp fonksiyonları
- Kaba ve İnce mA ayarlama
- mA değeri ve span yüzdesini aynı anda görüntüleme
- 40 MΩ'a kadar direnç ölçümü
- Yaklaşık 20 kHz'e kadar frekans ölçümü
- Diyot testi
- Sesli süreklilik testi
- MIN / MAX / AVG kayıt fonksiyonları
- HOLD ölçüm bekletme
- Relative / bağıl ölçüm modu
- İki seviyeli arkadan aydınlatmalı geniş çift ekran
- Opsiyonel IR3000FC modülü ile Fluke Connect desteği
- CAT III 1000 V / CAT IV 600 V güvenlik kategorisi
- 3 yıl üretici garantisi

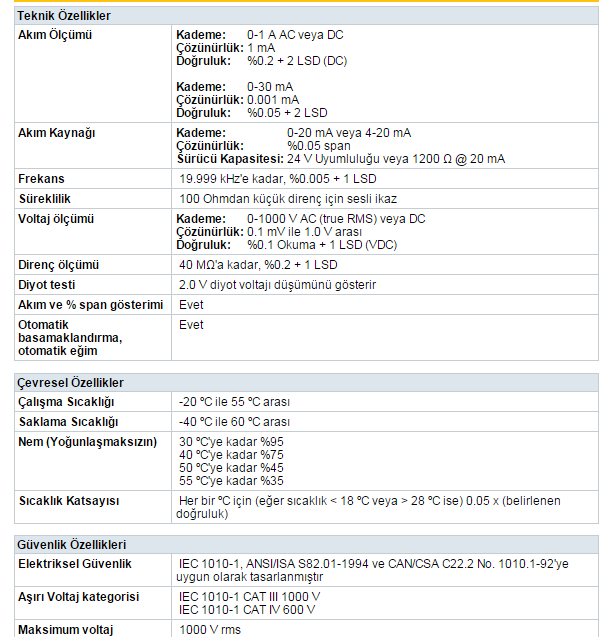

Teknik Özellikler
| Model | Fluke 789/E |
| Cihaz Tipi | True RMS Dijital Multimetre + mA Loop Kalibratörü |
| AC Gerilim | 0 – 1000 V AC True RMS |
| DC Gerilim | 0 – 1000 V DC |
| DC Gerilim Temel Doğruluğu | ±(%0,1 + 1 LSD) |
| Gerilim Çözünürlüğü | 0,1 mV – 1 V |
| DC mA Ölçüm Aralığı | 0 – 30,000 mA |
| DC mA Çözünürlüğü | 0,001 mA |
| DC mA Doğruluğu | ±(%0,05 + 2 LSD) |
| DC Akım | 0 – 1 A; 440 mA sürekli, 1 A maksimum 30 saniye |
| DC Akım Doğruluğu | ±(%0,2 + 2 LSD) |
| AC Akım | 0 – 1 A AC; 440 mA sürekli |
| AC Akım Doğruluğu | ±(%1 + 2 LSD), 25 Hz – 2 kHz |
| mA Kaynak Aralığı | 0 – 20 mA veya 4 – 20 mA; 24 mA'ya kadar aralık aşımı |
| mA Kaynak Çözünürlüğü | 0,001 mA |
| mA Kaynak Doğruluğu | Span'ın %0,05'i |
| mA Kaynak Sürme Kapasitesi | 20 mA'da 1200 Ω / 24 V uyumluluk |
| mA Simülasyon | 4 – 20 mA transmitter simülasyonu; 24 mA'ya kadar aralık aşımı |
| Loop Besleme | 24 V DC |
| HART Direnci | Dahili, seçilebilir 250 Ω |
| SpanCheck | %0 ve %100 tuşları ile 4 mA / 20 mA hızlı geçiş |
| Kademeli mA Çıkışı | %25 adımlar |
| Otomatik Ramp | Var |
| Otomatik Step | Var |
| Direnç | 40 MΩ'a kadar |
| Direnç Doğruluğu | ±(%0,2 + 1 LSD) |
| Frekans | 19,999 kHz'e kadar |
| Frekans Doğruluğu | ±(%0,005 + 1 LSD) |
| Diyot Testi | Var – yaklaşık 2 V diyot gerilim düşümü gösterimi |
| Süreklilik Testi | Yaklaşık 100 Ω altındaki dirençlerde sesli uyarı |
| MIN / MAX / AVG | Var |
| HOLD | Var |
| Relative | Var |
| Ekran | Geniş çift göstergeli LCD, iki seviyeli arka aydınlatma |
| mA / % Span Gösterimi | Eşzamanlı |
| Fluke Connect | Opsiyonel IR3000FC adaptörü ile desteklenir |
| Güvenlik Kategorisi | CAT III 1000 V / CAT IV 600 V |
| Çalışma Sıcaklığı | -20°C – +55°C |
| Depolama Sıcaklığı | -40°C – +60°C |
| Boyutlar | 203 × 100 × 50 mm |
| Ağırlık | Yaklaşık 610 g |
| Pil | 4 adet AA alkalin pil |
| Pil Ömrü | Ölçüm modunda yaklaşık 140 saat; 20 mA kaynak modunda yaklaşık 10 saat |
| Düşme Dayanımı | 1 metre |
| Garanti | 3 yıl |
Dijital Multimetre ve Loop Kalibratör Tek Cihazda
Fluke 789/E, standart bir profesyonel dijital multimetrenin elektriksel ölçüm fonksiyonlarını bir mA loop kalibratörünün proses özellikleriyle birleştirir. Böylece elektrik teknisyenleri ve enstrümantasyon ekipleri ayrı bir multimetre ve loop kalibratörü taşımadan hem elektriksel hem de proses sinyali kontrollerini gerçekleştirebilir.
4–20 mA Ölçüm, Kaynak ve Simülasyon
Fluke 789/E, endüstriyel proses sistemlerinde yaygın olarak kullanılan 4–20 mA sinyallerini ölçebilir, üretebilir ve simüle edebilir. Böylece transmitterlerden kontrol sistemlerine kadar loop içerisindeki farklı noktalar ayrı ayrı test edilebilir.
mA kaynak ve simülasyon fonksiyonları; PLC ve DCS analog girişlerinin, kayıt cihazlarının, göstergelerin, kontrol valflerinin ve diğer proses ekipmanlarının devreye alma ve arıza tespit çalışmalarında kullanılabilir.
24 V Loop Besleme
Dahili 24 V loop beslemesi, sahadaki iki telli transmitterlerin ayrı bir güç kaynağı olmadan beslenebilmesini sağlar. Özellikle çevrim dışı transmitter testlerinde taşınması gereken ekipman miktarını azaltır.
250 Ω HART® Direnci
Fluke 789/E içerisinde seçilebilir 250 Ω HART® direnci bulunur. HART haberleşmesinin kullanılacağı looplarda gerekli yük direnci doğrudan cihaz üzerinden devreye alınabilir.
Bu özellik, HART destekli transmitterlerin devreye alınması ve bakımı sırasında ayrıca harici bir 250 Ω direnç taşıma ihtiyacını azaltır.
1200 Ω mA Kaynak Sürme Kapasitesi
Fluke 789/E, mA kaynak modunda 20 mA'da 1200 Ω'a kadar yük sürme kapasitesi sunar. Bu yüksek uyumluluk gerilimi, loop içerisindeki birden fazla yükün veya yüksek toplam loop direncinin bulunduğu uygulamalarda avantaj sağlar.
SpanCheck, Auto Step ve Auto Ramp
SpanCheck özelliğinde bulunan %0 ve %100 tuşları ile mA kaynağı hızlı şekilde 4 mA ve 20 mA seviyeleri arasında değiştirilebilir. Bu sayede analog girişlerin alt ve üst ölçüm noktalarının kontrolü hızlandırılır.
%25 kademeli çıkış, otomatik step ve otomatik rampa fonksiyonları ise 4–20 mA cihazlarının farklı proses seviyelerinde otomatik olarak test edilmesini kolaylaştırır.
True RMS Multimetre Fonksiyonları
- True RMS AC gerilim ölçümü
- DC gerilim ölçümü
- AC akım ölçümü
- DC akım ölçümü
- Hassas DC miliamper ölçümü
- Direnç ölçümü
- Frekans ölçümü
- Diyot testi
- Sesli süreklilik testi
- MIN / MAX / AVG kayıt
- HOLD ölçüm bekletme
- Relative / bağıl ölçüm
Fluke Connect Desteği
Fluke 789/E, opsiyonel Fluke IR3000FC kızılötesi bağlantı adaptörü kullanılarak Fluke Connect™ sistemine dahil edilebilir. Uyumlu yapılandırmada ölçüm verilerinin mobil cihaz üzerinden görüntülenmesi ve kablosuz olarak kaydedilmesi desteklenir.
Not: IR3000FC adaptörü standart ürün paketine dahil değildir ve gerektiğinde ayrıca temin edilmelidir.
Kullanım Alanları
- 4–20 mA proses looplarının test ve kalibrasyonu
- Basınç transmitterleri
- Sıcaklık transmitterleri
- Debi transmitterleri
- Seviye transmitterleri
- PLC analog giriş ve çıkışları
- DCS ve SCADA sistemleri
- Kontrol valfleri ve pozisyonerler
- HART destekli proses cihazları
- Endüstriyel otomasyon sistemleri
- Proses enstrümantasyonu
- Elektrik panoları
- Devreye alma çalışmaları
- Periyodik bakım uygulamaları
- Elektriksel ve proses arıza tespiti
Kutu İçeriği
- Fluke 789 ProcessMeter Prosesmetre
- TL71 güvenlik tasarımlı test ucu seti
- AC175 timsah tipi klips seti
- 4 adet AA 1,5 V alkalin pil
- Hızlı referans kılavuzu
- Güvenlik dokümanları
Not: Fluke Connect kablosuz bağlantısı için kullanılan IR3000FC adaptörü standart kutu içeriğine dahil değildir.
Neden Fluke 789/E?
Fluke 789/E ProcessMeter, profesyonel True RMS dijital multimetre özellikleri ile gelişmiş mA loop kalibrasyon fonksiyonlarını tek cihazda birleştirerek elektrik ve enstrümantasyon ekiplerinin sahada taşıması gereken cihaz sayısını azaltır.
1000 V AC/DC ölçüm, hassas 30 mA ölçüm, 4–20 mA kaynak ve simülasyon, 24 V loop besleme, dahili 250 Ω HART direnci, 1200 Ω kaynak sürme kapasitesi ve CAT IV 600 V güvenlik seviyesi sayesinde proses otomasyonu ve endüstriyel bakım uygulamaları için kapsamlı bir ölçüm ve kalibrasyon çözümüdür.
