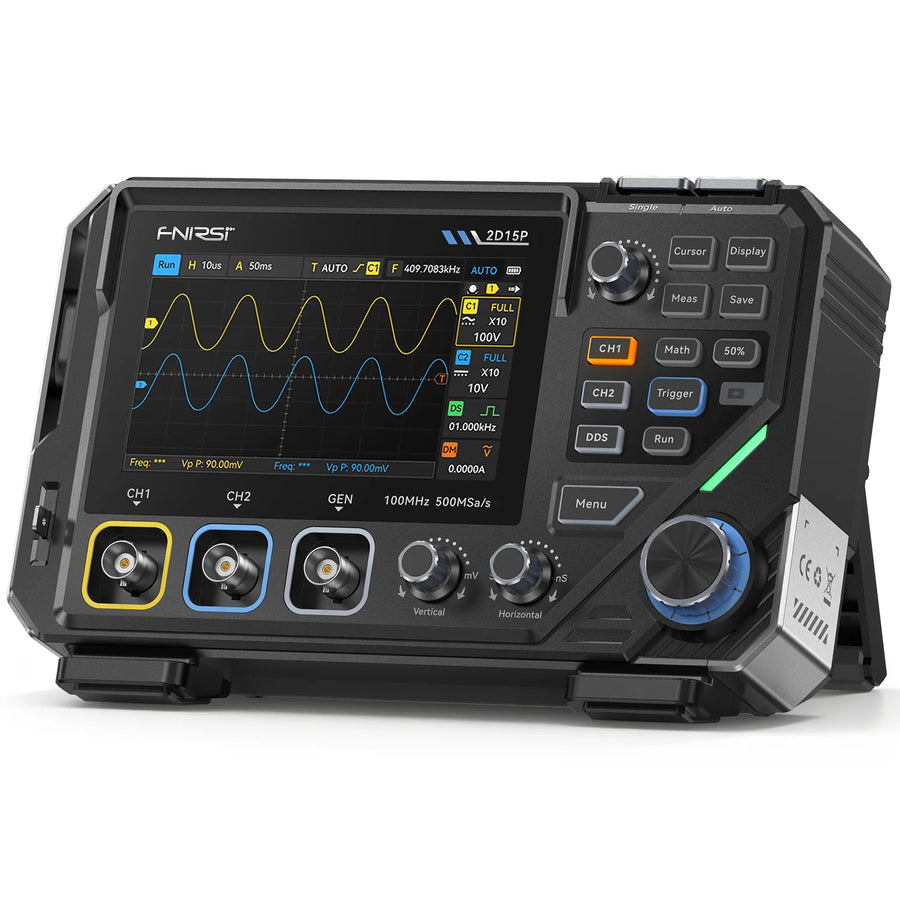

FNIRSI 2D15P 100MHz Çift Kanallı 3'ü 1 Arada Dijital Fosfor Osiloskop ve Multimetre
FNIRSI 2D15P, elektronik devrelerdeki sinyallerin görüntülenmesi, elektriksel büyüklüklerin ölçülmesi ve test sinyallerinin üretilmesi için geliştirilmiş 3'ü 1 arada dijital fosfor osiloskop, True RMS multimetre ve sinyal jeneratörüdür.
100 MHz tek kanal bant genişliği, 500 MSa/s maksimum örnekleme hızı, 10 MHz DDS sinyal jeneratörü, 19.999 count True RMS multimetre ve 4,3 inç kapasitif dokunmatik ekranı sayesinde elektronik laboratuvarlarda, teknik servislerde, Ar-Ge çalışmalarında ve elektronik bakım uygulamalarında kapsamlı ölçüm imkânı sunar.
128 seviyeli gri tonlama ve renk sıcaklığı gösterimi sunan dijital fosfor teknolojisi, saniyede 1200 kareye kadar dalga formu yakalama kapasitesi ve 1M'e kadar ayarlanabilir bellek derinliğiyle sinyallerin ayrıntılı incelenmesine yardımcı olur.
5000 mAh dahili şarj edilebilir bataryası, USB Type-C bağlantısı, fiziksel kontrol tuşları ve taşınabilir masaüstü tasarımı sayesinde hem atölye tezgâhlarında hem de uygun saha koşullarında kullanılabilir.
100 MHz Tek Kanal / 50 MHz Çift Kanal | 500 MSa/s | 10 MHz Sinyal Jeneratörü | 19.999 Count True RMS | 4,3 İnç Dokunmatik Ekran | 5000 mAh Batarya
FNIRSI 2D15P Öne Çıkan Özellikleri
- Osiloskop, dijital multimetre ve sinyal jeneratörü tek cihazda
- 2 bağımsız osiloskop giriş kanalı
- Tek kanalda 100 MHz, çift kanalda 50 MHz bant genişliği
- 500 MSa/s maksimum örnekleme hızı
- 10K / 100K / 1M ayarlanabilir bellek derinliği
- Saniyede 1200 kareye kadar dalga formu yakalama
- 128 seviyeli dijital fosfor ve renk sıcaklığı gösterimi
- 4,3 inç kapasitif dokunmatik ekran
- Dokunmatik ekran ve fiziksel kontrol tuşları
- 19.999 count True RMS dijital multimetre
- AC/DC gerilim ve akım ölçümü
- Direnç ve kapasitans ölçümü
- Diyot ve süreklilik testi
- 10 MHz DDS sinyal jeneratörü
- 0,1–3,0 Vpp ayarlanabilir jeneratör çıkışı
- Farklı dalga formları üretme desteği
- 5 ns/div – 50 s/div zaman tabanı
- 10 mV/div – 10 V/div dikey hassasiyet
- Auto, Normal ve Single tetikleme modları
- Yükselen ve düşen kenar tetikleme
- XY görüntüleme ve dalga formu matematik işlemleri
- 20 MHz bant genişliği sınırlama fonksiyonu
- Dalga formu yakalama, kaydetme ve dışa aktarma
- İmleç ve otomatik ölçüm fonksiyonları
- 5000 mAh dahili lityum batarya
- USB Type-C üzerinden şarj
- Kompakt masaüstü ve taşınabilir kullanım
3'ü 1 Arada Ölçüm ve Test Fonksiyonları
FNIRSI 2D15P, elektronik ölçümlerde sıklıkla kullanılan üç temel test cihazını tek gövdede birleştirir.
1. Dijital Fosfor Osiloskop
İki giriş kanalı üzerinden elektriksel sinyallerin zaman ekseninde görüntülenmesini sağlar. Dalga formu analizi, tetikleme, matematik işlemleri ve sinyal karşılaştırmaları gerçekleştirilebilir.
2. True RMS Dijital Multimetre
AC/DC gerilim, AC/DC akım, direnç, kapasitans, diyot ve süreklilik ölçümlerini destekler. 19.999 count ölçüm göstergesiyle elektronik bakım işlemlerinde tamamlayıcı ölçüm olanağı sunar.
3. DDS Sinyal Jeneratörü
10 MHz'e kadar sinyal çıkışı sağlayan dahili jeneratör, elektronik devrelerin test edilmesinde kullanılabilecek farklı dalga formlarının üretilmesini destekler.
Bu üç fonksiyonun bir arada bulunması, çalışma tezgâhında kullanılan cihaz sayısını azaltmaya ve temel elektronik test işlemlerini daha pratik şekilde gerçekleştirmeye yardımcı olur.
100 MHz Çift Kanallı Dijital Osiloskop
FNIRSI 2D15P, iki osiloskop giriş kanalı sayesinde iki farklı sinyalin aynı ekranda görüntülenmesini ve karşılaştırılmasını sağlar.
Üretici tarafından belirtilen maksimum analog bant genişliği, kullanılan kanal sayısına göre değişmektedir:
İki kanal üzerinden sinyal incelemesi yapılabilmesi; giriş ve çıkış dalga formlarının karşılaştırılması, elektronik devrelerin zamanlama davranışının gözlemlenmesi ve farklı sinyal noktalarının analizinde avantaj sağlar.
Önemli: 100 MHz değeri tek kanal kullanımındaki maksimum bant genişliğidir. Her iki kanal aktifken üreticinin belirttiği bant genişliği 50 MHz'dir.
500 MSa/s Örnekleme Hızı
FNIRSI 2D15P, maksimum 500 MSa/s gerçek zamanlı örnekleme hızı ile hızlı değişen elektronik sinyallerin dijital olarak görüntülenmesini sağlar.
Örnekleme hızı, osiloskobun saniyede alabileceği veri örneklerinin miktarını ifade eder. Yüksek örnekleme kapasitesi, dalga formunun daha ayrıntılı oluşturulmasına ve zaman içerisindeki değişimlerin incelenmesine yardımcı olur.
Gerçek örnekleme hızı, seçilen zaman tabanı ve kullanılan kanal sayısına göre değişebilir. Ölçüm sırasında uygun prob, kanal ve zaman tabanı ayarlarının seçilmesi önemlidir.
Dijital Fosfor Teknolojisi ve 128 Seviyeli Gri Tonlama
FNIRSI 2D15P, dijital fosfor görüntüleme teknolojisi sayesinde sinyal yoğunluğunun ekranda farklı parlaklık seviyeleriyle gösterilmesini destekler.
128 seviyeli gri tonlama ve renk sıcaklığı gösterimi, sık tekrarlanan dalga formu bölgeleriyle daha seyrek oluşan sinyal değişimlerinin ayırt edilmesini kolaylaştırır.
- Dalga formu yoğunluğunu görsel olarak inceleme
- Seyrek oluşan sinyal bozulmalarını gözlemleme
- Gürültü ve sinyal kararsızlıklarını değerlendirme
- Tekrarlanan sinyallerde değişken bölgeleri belirleme
- Farklı iz kalıcılığı ayarlarıyla sinyal davranışını karşılaştırma
Bu özellik, klasik dalga formu gösterimine ek olarak sinyal davranışının görsel olarak değerlendirilmesini destekler.
Saniyede 1200 Kareye Kadar Dalga Formu Yakalama
FNIRSI 2D15P, üretici verilerine göre saniyede 1200 kareye kadar dalga formu yakalama kapasitesi sunar.
Yüksek dalga formu yenileme kapasitesi, aralıklı olarak oluşan bozulmaların ve beklenmeyen sinyal değişimlerinin tespit edilmesine yardımcı olur.
Özellikle sinyalde kısa süreli oluşabilen anormalliklerin incelenmesinde ve tekrarlayan dalga formlarının karşılaştırılmasında avantaj sağlar.
Belirtilen değer maksimum üretici performansıdır. Gerçek yakalama hızı seçilen ölçüm ayarlarına bağlı olarak değişebilir.
10K / 100K / 1M Ayarlanabilir Bellek Derinliği
FNIRSI 2D15P, osiloskop veri toplama işlemleri için üç farklı bellek derinliği seçeneği sunar.
- 10K
- 100K
- 1M
Bellek derinliği, bir yakalama sırasında saklanabilen örnek miktarıyla ilişkilidir. Daha yüksek bellek derinliği, uygun örnekleme koşullarında daha uzun zaman aralıklarının ayrıntılı incelenmesini destekler.
Bu özellik, farklı frekans ve zaman ölçeklerindeki dalga formlarının analizinde esneklik sağlar.
10 MHz DDS Sinyal Jeneratörü
FNIRSI 2D15P, elektronik devrelerin test edilmesi için dahili bir DDS (Direct Digital Synthesis) sinyal jeneratörü içerir.
Jeneratörün maksimum çıkış frekansı 10 MHz'dir. Çıkış genliği 0,1–3,0 Vpp aralığında ayarlanabilir.
Sinüs, kare, üçgen, DC, gürültü, yarım dalga, tam dalga ve basamak türleri dahil olmak üzere farklı sinyal biçimleri desteklenir.
- Kanal sayısı: 1
- Maksimum çıkış frekansı: 10 MHz
- Çıkış genliği: 0,1–3,0 Vpp
- Görev döngüsü ayarı: %0–100
- Farklı dalga formu üretimi
Sinyal jeneratörü, elektronik devrelerin farklı giriş sinyallerine verdiği tepkilerin değerlendirilmesinde ve temel sinyal simülasyonlarında kullanılabilir.
19.999 Count True RMS Dijital Multimetre
FNIRSI 2D15P, osiloskop ve sinyal jeneratörü fonksiyonlarına ek olarak 19.999 count True RMS dijital multimetre özelliğine sahiptir.
True RMS ölçüm teknolojisi, uygun frekans ve dalga formu sınırları içerisinde alternatif gerilim ve akımın etkin değerlerinin değerlendirilmesini sağlar.
Dahili multimetre; elektriksel büyüklüklerin ölçülmesi, elektronik bileşenlerin kontrolü ve temel bakım işlemleri için kullanılabilir.
DC ve AC Gerilim Ölçümü
Dahili multimetrenin üretici tarafından belirtilen DC gerilim aralıkları 1,9999 V, 19,999 V, 199,99 V ve 1000 V'dur.
AC gerilim ölçüm aralıkları ise 1,9999 V, 19,999 V, 199,99 V ve 750,0 V'dur.
DC ve AC Akım Ölçümü
Cihaz, uygun test bağlantıları ve ölçüm koşullarında AC/DC akım ölçümünü destekler.
Üretici tarafından belirtilen ölçüm aralıkları 19,999 mA, 199,99 mA, 1,9999 A ve 9,999 A'dır.
Direnç ve Kapasitans Ölçümü
FNIRSI 2D15P, direnç ölçümünü 19,999 MΩ'a kadar, kapasitans ölçümünü ise 99,99 mF'a kadar destekler.
Bu fonksiyonlar, elektronik direnç ve kondansatörlerin kontrol edilmesinde yardımcı olur. Devre üzerindeki diğer bileşenler ölçüm sonuçlarını etkileyebileceğinden gerektiğinde bileşen bağlantısı ayrılarak test yapılmalıdır.
Diyot ve Süreklilik Testi
Diyot testi, uygun yarı iletken bileşenlerin kontrol edilmesini sağlar. Süreklilik testi ise kablo ve bağlantı hatlarının temel iletkenlik kontrolünde kullanılabilir.
Gelişmiş Tetikleme ve Dalga Formu Analizi
FNIRSI 2D15P, farklı sinyal türlerinin kararlı şekilde görüntülenmesi ve belirli olayların yakalanması için üç tetikleme modu sunar.
- Auto: Otomatik tetikleme ve ekran taraması
- Normal: Belirlenen tetikleme koşullarında yakalama
- Single: Tek bir tetikleme olayını yakalama
Cihaz, yükselen ve düşen kenar tetikleme fonksiyonlarını destekler.
AC/DC kuplaj, dalga formu matematik işlemleri, imleç ölçümü ve otomatik ölçümler gibi ek özellikler, sinyallerin daha ayrıntılı değerlendirilmesine yardımcı olur.
XY Modu ve Matematiksel İşlemler
FNIRSI 2D15P, iki kanal arasında matematiksel işlemler ve XY görüntüleme fonksiyonunu destekler.
XY modu, bir kanalın sinyalinin diğer kanalın sinyaline göre görüntülenmesine olanak tanır. Bu yöntem uygun periyodik sinyaller arasında faz ve ilişki değerlendirmelerinde kullanılabilir.
Toplama, çıkarma, çarpma ve bölme gibi desteklenen matematik fonksiyonları, iki ölçüm kanalındaki sinyallerin karşılaştırılmasını kolaylaştırır.
4,3 İnç Dokunmatik Ekran ve Fiziksel Tuşlar
FNIRSI 2D15P, 4,3 inç kapasitif dokunmatik ekrana sahiptir.
Dokunmatik arayüz ve fiziksel kontrol tuşları sayesinde zaman tabanı, dikey ölçek, tetikleme ve diğer ölçüm parametreleri kolayca ayarlanabilir.
- Dokunmatik kontrol
- Fiziksel fonksiyon tuşları
- Çift kanal dalga formu görüntüleme
- 128 seviyeli fosfor gösterimi
- Renk sıcaklığı görüntüleme
- Ölçüm parametrelerini takip etme
- Dalga formu kaydetme ve dışa aktarma
Dokunmatik ekranın fiziksel tuşlarla desteklenmesi, cihazın farklı çalışma koşullarında rahat kullanılmasına yardımcı olur.
5000 mAh Dahili Batarya ve Taşınabilir Tasarım
FNIRSI 2D15P, 5000 mAh dahili lityum batarya ile masaüstü kullanımın yanında taşınabilir ölçüm uygulamalarını da destekler.
USB Type-C bağlantısı üzerinden şarj edilebilir. Dahili bataryası, uygun çalışma koşullarında harici güç kaynağına sürekli bağlı kalmadan kullanım sağlar.
Yaklaşık 196 × 129 × 57 mm boyutları ve 602 gram net ağırlığıyla elektronik çalışma tezgâhında az yer kaplar ve gerektiğinde kolayca taşınabilir.
FNIRSI 2D15P Teknik Özellikleri
FNIRSI 2D15P Kullanım Alanları
- Elektronik kart ve devre analizleri
- Elektronik teknik servis ve onarım çalışmaları
- Mikrodenetleyici ve gömülü sistem geliştirme
- PWM ve diğer darbeli sinyallerin incelenmesi
- Analog ve dijital elektronik testleri
- Elektronik Ar-Ge ve prototip geliştirme
- Elektronik eğitim ve laboratuvar uygulamaları
- Sinyal jeneratörüyle temel devre testleri
- Sinyal bozulmalarının ve gürültünün incelenmesi
- AC/DC gerilim, akım ve direnç ölçümleri
- Elektronik komponent kontrolleri
- Endüstriyel elektronik kart bakım ve test çalışmaları
- Elektronik hobi ve DIY projeleri
FNIRSI 2D15P Kutu İçeriği
- 1 adet FNIRSI 2D15P ana cihaz
- 2 adet P6100 osiloskop probu
- 1 takım multimetre test probu
- 1 adet krokodil klipsli test bağlantısı
- 1 adet USB veri ve şarj kablosu
- 1 adet kullanım kılavuzu
- Ürün kutusu
Kutu içeriği üreticinin standart paket listesine göre hazırlanmıştır. Tedarik edilen ürün partisinin aksesuar içeriği satış öncesinde kontrol edilmelidir.
Sık Sorulan Sorular
FNIRSI 2D15P kaç MHz osiloskoptur?
FNIRSI 2D15P, tek kanal kullanımında 100 MHz, çift kanal kullanımında 50 MHz bant genişliği sunan iki kanallı dijital fosfor osiloskoptur.
FNIRSI 2D15P multimetre özelliğine sahip mi?
Evet. 19.999 count True RMS multimetreye sahiptir. AC/DC gerilim ve akım, direnç, kapasitans, diyot ve süreklilik ölçümlerini destekler.
FNIRSI 2D15P sinyal jeneratörüne sahip mi?
Evet. 10 MHz'e kadar çıkış frekansı sağlayan, 0,1–3,0 Vpp ayarlanabilir çıkışlı DDS sinyal jeneratörü içerir.
FNIRSI 2D15P dokunmatik ekranlı mı?
Evet. 4,3 inç kapasitif dokunmatik ekranının yanında fiziksel kontrol tuşları da bulunmaktadır.
FNIRSI 2D15P bataryalı mı?
Evet. 5000 mAh dahili lityum batarya ile çalışır ve USB Type-C bağlantısı üzerinden şarj edilebilir.
FNIRSI 2D15P dalga formunu kaydedebilir mi?
Evet. Cihaz dalga formu yakalama, kaydetme ve dışa aktarma fonksiyonlarını destekler. Bu özellik ölçüm sonuçlarının daha sonra incelenmesine yardımcı olur.
FNIRSI 2D15P ile 220V şebeke ölçümü yapılabilir mi?
Üreticinin belirttiği osiloskop ve multimetre maksimum giriş değerleri, cihazın doğrudan şebeke veya yüksek enerjili elektrik tesisatlarında güvenle kullanılabileceği anlamına gelmez. Bu tür ölçümler için uygun ölçüm kategorisi (CAT), giriş izolasyonu ve güvenlik sertifikasyonu doğrulanmış ekipman kullanılmalıdır.
FNIRSI 2D15P kimler için uygundur?
Elektronik teknisyenleri, teknik servis çalışanları, elektronik mühendisleri, Ar-Ge ekipleri, eğitim laboratuvarları ve ileri seviye elektronik hobi kullanıcıları için çok fonksiyonlu bir ölçüm çözümüdür.
FNIRSI 2D15P elektronik ölçüm ve sinyal analizi amacıyla geliştirilmiştir. Üreticinin belirttiği maksimum giriş gerilimi değerleri aşılmamalı ve kullanılan test problarının teknik sınırları dikkate alınmalıdır.
Üreticinin osiloskop için belirttiği X10 prob ile maksimum 800 V giriş değeri ve multimetrenin 1000 V DC / 750 V AC ölçüm aralıkları, tek başına cihazın şebeke dağıtım sistemlerinde veya yüksek enerjili devrelerde güvenli kullanımını belgelemez. Ölçüm kategorisi ve güvenlik uygunluğu teyit edilmeden doğrudan şebeke ölçümü yapılmamalıdır.
Osiloskop probunun toprak bağlantısı, ölçülen devrenin referans potansiyeli ve cihazın giriş yapısı dikkate alınmalıdır. Uygun olmayan bağlantılar kısa devreye, cihaz hasarına ve elektrik çarpmasına neden olabilir.
Cihaz nemli ortamlarda, hasarlı test kablolarıyla veya teknik sınırları dışında kullanılmamalıdır. Kullanım öncesinde üreticinin talimatları incelenmelidir.
