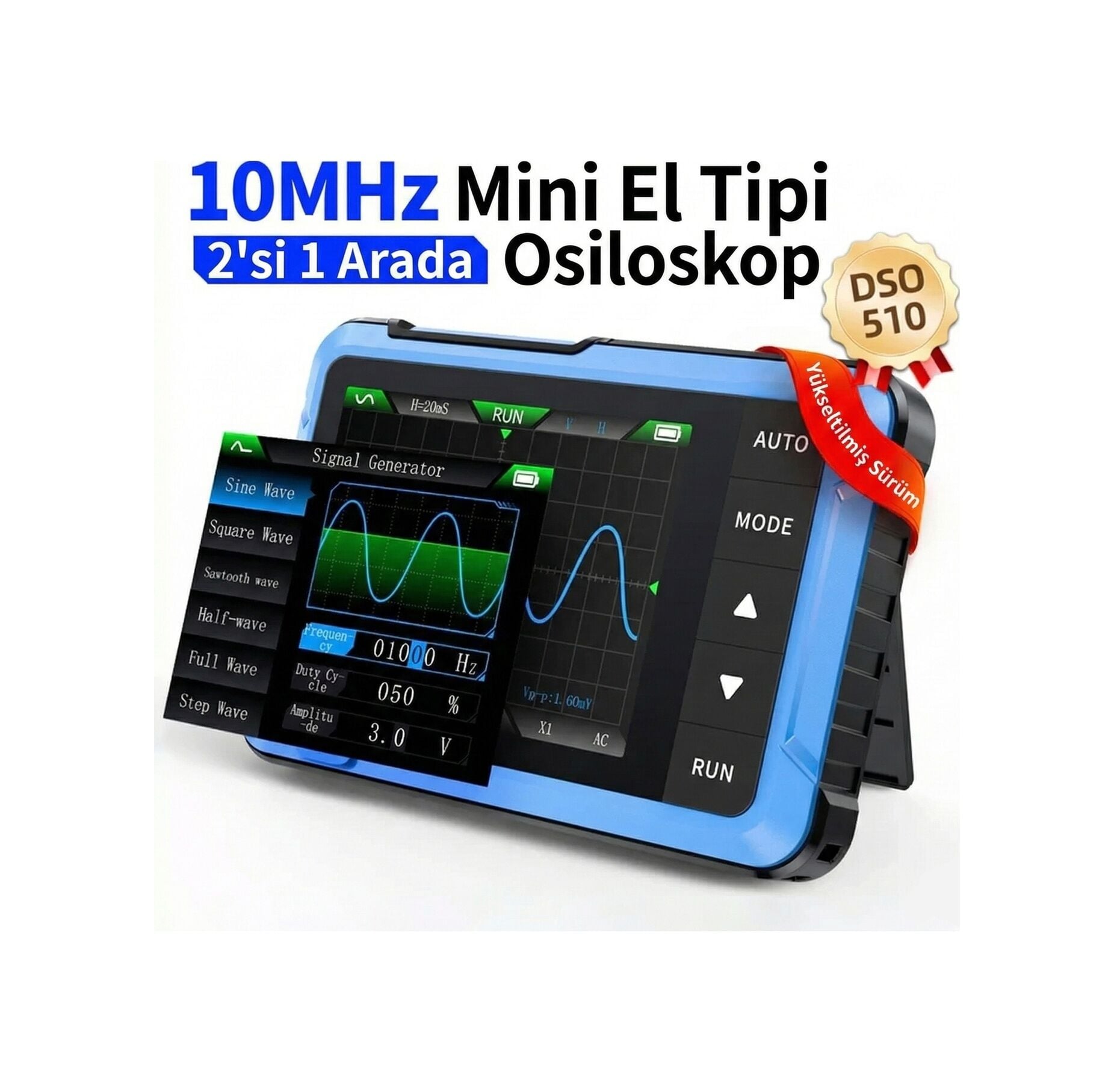

FNIRSI DSO-510 10MHz 48MSa/s Dijital Osiloskop ve 50kHz Sinyal Jeneratörü

FNIRSI DSO-510 10MHz 48MSa/s Dijital Osiloskop ve 50kHz Sinyal Jeneratörü

FNIRSI DSO-510, elektronik devrelerdeki sinyallerin görüntülenmesi, dalga formlarının analiz edilmesi ve çeşitli test sinyallerinin üretilmesi için geliştirilmiş taşınabilir dijital osiloskop ve sinyal jeneratörüdür.

10 MHz bant genişliği, 48 MSa/s gerçek zamanlı örnekleme hızı ve dahili 50 kHz DDS sinyal jeneratörü sayesinde elektronik bakım, onarım, eğitim, laboratuvar ve hobi uygulamalarında kullanılabilir.

2,8 inç 320 × 240 piksel renkli ekranı, tek tuşla AUTO ölçüm fonksiyonu, 1000 mAh şarj edilebilir bataryası ve kompakt tasarımı ile elektronik devrelerdeki sinyallerin hem atölyede hem de uygun saha ortamlarında incelenmesini kolaylaştırır.

FNIRSI DSO-510 Öne Çıkan Özellikleri

• 10 MHz osiloskop bant genişliği
• 48 MSa/s gerçek zamanlı örnekleme hızı
• Tek kanallı dijital osiloskop tasarımı
• Dahili 0–50 kHz DDS sinyal jeneratörü
• 13 farklı dalga formu üretme desteği
• 0,1–3,0 V ayarlanabilir jeneratör genliği
• 50 ns/div – 20 s/div zaman tabanı
• 10 mV/div – 20 V/div dikey hassasiyet
• X1 prob ayarında ±40 V giriş aralığı
• X10 prob ayarında ±400 V giriş aralığı
• Auto, Normal ve Single tetikleme modları
• Yükselen ve düşen kenar tetikleme
• AC/DC giriş kuplajı
• Tek tuşla AUTO otomatik dalga formu ayarlama
• Dalga formunu durdurma, ölçekleme ve konumlandırma
• Dalga formu görüntüsünü kaydetme ve dışa aktarma desteği
• 2,8 inç renkli LCD ekran
• 320 × 240 piksel ekran çözünürlüğü
• 1000 mAh dahili lityum batarya
• 4 saate kadar kullanım süresi
• USB Type-C bağlantısıyla şarj
• Yaklaşık 104 gram hafif tasarım

10 MHz Bant Genişliği ve 48 MSa/s Örnekleme Hızı

FNIRSI DSO-510, 10 MHz analog bant genişliği ve saniyede 48 milyon örnek alabilen dijital ölçüm sistemiyle elektronik sinyallerin zaman ekseninde görüntülenmesine yardımcı olur.

Bu özellikler sayesinde elektronik devrelerdeki periyodik analog sinyaller, dijital darbeler ve diğer değişken elektriksel işaretler incelenebilir.

10 MHz Bant Genişliği

Osiloskobun 10 MHz bant genişliği, uygun genlik ve frekans aralığındaki elektriksel sinyallerin görüntülenmesini sağlar. Özellikle düşük ve orta frekanslı elektronik devrelerin incelenmesinde pratik kullanım sunar.

48 MSa/s Gerçek Zamanlı Örnekleme

48 MSa/s örnekleme hızı, cihazın saniyede 48 milyon veri örneği alabilmesini ifade eder. Bu özellik, dalga formlarının dijital ortamda oluşturulmasını ve zaman içerisindeki sinyal değişimlerinin analiz edilmesini sağlar.

Ölçüm doğruluğu; sinyal frekansına, prob özelliklerine, seçilen zaman tabanına ve örnekleme koşullarına bağlıdır. Çok hızlı geçişlere sahip sinyallerin ayrıntılı analizi için daha yüksek bant genişliğine sahip osiloskoplar gerekebilir.

Dahili 50 kHz DDS Sinyal Jeneratörü

FNIRSI DSO-510, osiloskop özelliğine ek olarak dahili bir DDS (Direct Digital Synthesis) sinyal jeneratörüne sahiptir.

Sinyal jeneratörü, elektronik devrelerin test edilmesinde kullanılabilecek farklı dalga formlarının üretilmesine olanak tanır.

• 0–50 kHz sinyal jeneratörü frekans aralığı
• 13 farklı dalga formu seçeneği
• 0,1–3,0 V ayarlanabilir çıkış genliği
• Uygun dalga formlarında %0–100 görev döngüsü ayarı
• Elektronik devre testleri için sinyal simülasyonu

Bu özellik, uygun elektronik devrelerin uyarılması ve test edilmesi için ayrıca bir masaüstü sinyal jeneratörü kullanılmasına olan ihtiyacı bazı temel uygulamalarda azaltabilir.

13 Farklı Dalga Formu Üretimi

FNIRSI DSO-510'un dahili sinyal jeneratörü, elektronik devre testleri ve sinyal simülasyonu amacıyla 13 farklı dalga formunu destekler.

• Sinüs dalgası (Sine)
• Dikdörtgen dalga (Rectangular)
• Testere dişi dalga (Sawtooth)
• Yarım dalga (Half Wave)
• Tam dalga (Full Wave)
• Basamak dalgası (Step)
• Ters basamak dalgası (Anti-Step)
• Üstel yükseliş dalgası (Exponential Rise)
• Üstel düşüş dalgası (Exponential Drop)
• DC sinyal
• Çok tonlu sinyal (Multi-Tone)
• Sink Pulse dalgası
• Lorentz dalgası

Farklı dalga formları, elektronik bileşenlerin ve devrelerin giriş sinyallerine verdiği tepkilerin gözlemlenmesinde kullanılabilir.

Otomatik Dalga Formu Ayarlama (AUTO)

FNIRSI DSO-510, tek tuşla otomatik ölçüm ayarı yapılmasını sağlayan AUTO fonksiyonuna sahiptir.

AUTO özelliği, algılanan sinyale göre görüntüleme parametrelerini otomatik olarak düzenleyerek dalga formunun ekranda görüntülenmesini kolaylaştırır.

Bu fonksiyon, osiloskop kullanımına yeni başlayan kullanıcılar için başlangıç ayarlarının yapılmasını kolaylaştırırken teknik servis uygulamalarında da zaman kazandırabilir.

Auto, Normal ve Single Tetikleme Modları

FNIRSI DSO-510, farklı sinyal türlerine uygun üç tetikleme modunu destekler.

Auto Tetikleme

Tetikleme olayı algılanmasa da ekran taramasının devam etmesine yardımcı olarak periyodik sinyallerin görüntülenmesini kolaylaştırır.

Normal Tetikleme

Belirlenen tetikleme koşulu gerçekleştiğinde dalga formunun yakalanmasını sağlar. Tekrarlanan sinyallerin kararlı şekilde görüntülenmesinde kullanılabilir.

Single Tetikleme

Belirlenen tek bir tetikleme olayının yakalanması için kullanılır. Tek seferlik sinyal değişimlerinin incelenmesine yardımcı olur.

Cihaz ayrıca yükselen ve düşen kenar tetikleme seçeneklerine sahiptir.

50 ns/div – 20 s/div Zaman Tabanı

FNIRSI DSO-510, 50 nanosaniye ile 20 saniye arasında bölme başına zaman tabanı ayarını destekler.

Bu sayede daha hızlı sinyal geçişlerinden daha yavaş değişen dalga formlarına kadar farklı zaman ölçeklerinde inceleme yapılabilir.

Zaman tabanı ayarları 1-2-5 ölçekleme düzenine göre değiştirilebilir.

AC/DC Kuplaj ve Giriş Gerilimi Aralığı

FNIRSI DSO-510, AC ve DC giriş kuplajını destekleyerek farklı sinyal bileşenlerinin incelenmesine olanak tanır.

DC kuplaj, sinyalin doğru akım bileşeniyle birlikte görüntülenmesini sağlarken AC kuplaj, DC bileşenin bastırılarak değişken bileşenlerin incelenmesine yardımcı olur.

Üretici tarafından bildirilen giriş gerilimi aralıkları şöyledir:

• X1 prob ayarında: ±40 V (80 Vpp)
• X10 prob ayarında: ±400 V (800 Vpp)

Bu değerler uygun prob ve ölçüm koşulları için belirtilen giriş sınırlarıdır. Cihazın şebeke veya yüksek enerjili elektrik tesisatlarında doğrudan kullanılabileceği anlamına gelmez.

2,8 İnç Renkli LCD Ekran

FNIRSI DSO-510, 320 × 240 piksel çözünürlüğe sahip 2,8 inç renkli LCD ekranıyla dalga formlarının kolayca görüntülenmesini sağlar.

Ekran üzerinden zaman tabanı, dikey ölçek ve tetikleme ayarları takip edilebilir.

• Dalga formu görüntüleme
• Dalga formunu durdurma ve devam ettirme
• Görüntü ölçekleme ve konumlandırma
• Kalıcı iz (Persistence) görüntüleme desteği
• Dalga formu görüntüsü kaydetme ve dışa aktarma
• Ölçüm ve jeneratör ayarlarını görüntüleme

Bu özellikler, elektronik sinyallerin incelenmesini ve dalga formu değişimlerinin karşılaştırılmasını kolaylaştırır.

1000 mAh Batarya ve USB Type-C Şarj

FNIRSI DSO-510, 1000 mAh kapasiteli dahili lityum batarya ile çalışır.

Üretici verilerine göre uygun kullanım koşullarında tek şarjla yaklaşık 4 saate kadar çalışma süresi sunabilir.

USB Type-C bağlantısı üzerinden 5 V/1 A şarj desteği bulunan cihaz, uygun USB güç kaynağıyla şarj edilebilir.

Kompakt gövdesi ve yaklaşık 104 gram ağırlığı sayesinde elektronik bakım çantasında ve mobil test uygulamalarında kolayca taşınabilir.

FNIRSI DSO-510 Teknik Özellikleri

FNIRSI DSO-510 Kullanım Alanları

• Elektronik kart ve devre analizi
• Elektronik bakım ve onarım işlemleri
• Düşük gerilimli sinyal kontrolü
• Mikrodenetleyici ve elektronik proje çalışmaları
• PWM sinyallerinin incelenmesi
• Analog ve dijital dalga formu gözlemleri
• Sinyal jeneratörüyle temel devre testleri
• Elektronik eğitim ve laboratuvar uygulamaları
• Prototip geliştirme ve Ar-Ge çalışmaları
• Teknik servis ve elektronik hobi projeleri

FNIRSI DSO-510 Kutu İçeriği

FNIRSI DSO-510'un yaygın olarak sunulan tam set paketinde aşağıdaki parçalar bulunur:

• 1 adet FNIRSI DSO-510 dijital osiloskop
• 1 adet P6100 osiloskop probu
• 1 adet BNC bağlantı adaptörü
• 1 adet krokodil klipsli test bağlantısı
• 1 adet USB şarj kablosu
• 1 adet taşıma askısı
• 1 adet kullanım kılavuzu
• Ürün kutusu

Kutu içeriği paket seçeneğine ve tedarik edilen ürün partisine göre değişebilir. Ürün satışa açılmadan önce fiziksel paket içeriği kontrol edilmelidir.

Sık Sorulan Sorular

FNIRSI DSO-510 kaç MHz osiloskoptur?

FNIRSI DSO-510, 10 MHz bant genişliğine sahip, tek kanallı bir dijital osiloskoptur. Gerçek zamanlı örnekleme hızı 48 MSa/s'dir.

FNIRSI DSO-510 sinyal jeneratörü içerir mi?

Evet. 50 kHz'e kadar çıkış frekansı sunan dahili DDS sinyal jeneratörü bulunmaktadır. Jeneratör 13 farklı dalga formu üretimini destekler.

FNIRSI DSO-510 kaç kanallıdır?

Cihaz tek kanallı bir osiloskoptur. Dahili sinyal jeneratörü bulunması, iki bağımsız osiloskop ölçüm kanalına sahip olduğu anlamına gelmez.

FNIRSI DSO-510 ile PWM sinyalleri incelenebilir mi?

Evet. Frekans, genlik ve sinyal geçişleri cihazın teknik sınırları içerisinde kaldığı sürece PWM ve benzeri darbeli sinyaller görüntülenebilir.

FNIRSI DSO-510 şarj edilebilir mi?

Evet. 1000 mAh dahili lityum bataryaya sahiptir ve USB Type-C bağlantısıyla şarj edilebilir.

FNIRSI DSO-510 ile doğrudan 220 V şebeke ölçümü yapılabilir mi?

Üreticinin belirttiği ±400 V X10 giriş aralığı, cihazın doğrudan şebeke ölçümüne uygun olduğunu tek başına göstermez. Şebeke gerilimi ve yüksek enerjili sistemlerde ölçüm için belgelenmiş güvenlik kategorisine sahip uygun cihaz, prob ve ölçüm yöntemi kullanılmalıdır.

FNIRSI DSO-510 kimler için uygundur?

Elektronik teknisyenleri, teknik servis çalışanları, elektronik öğrencileri, eğitim laboratuvarları ve hobi elektroniği kullanıcıları için taşınabilir bir sinyal inceleme çözümüdür.
