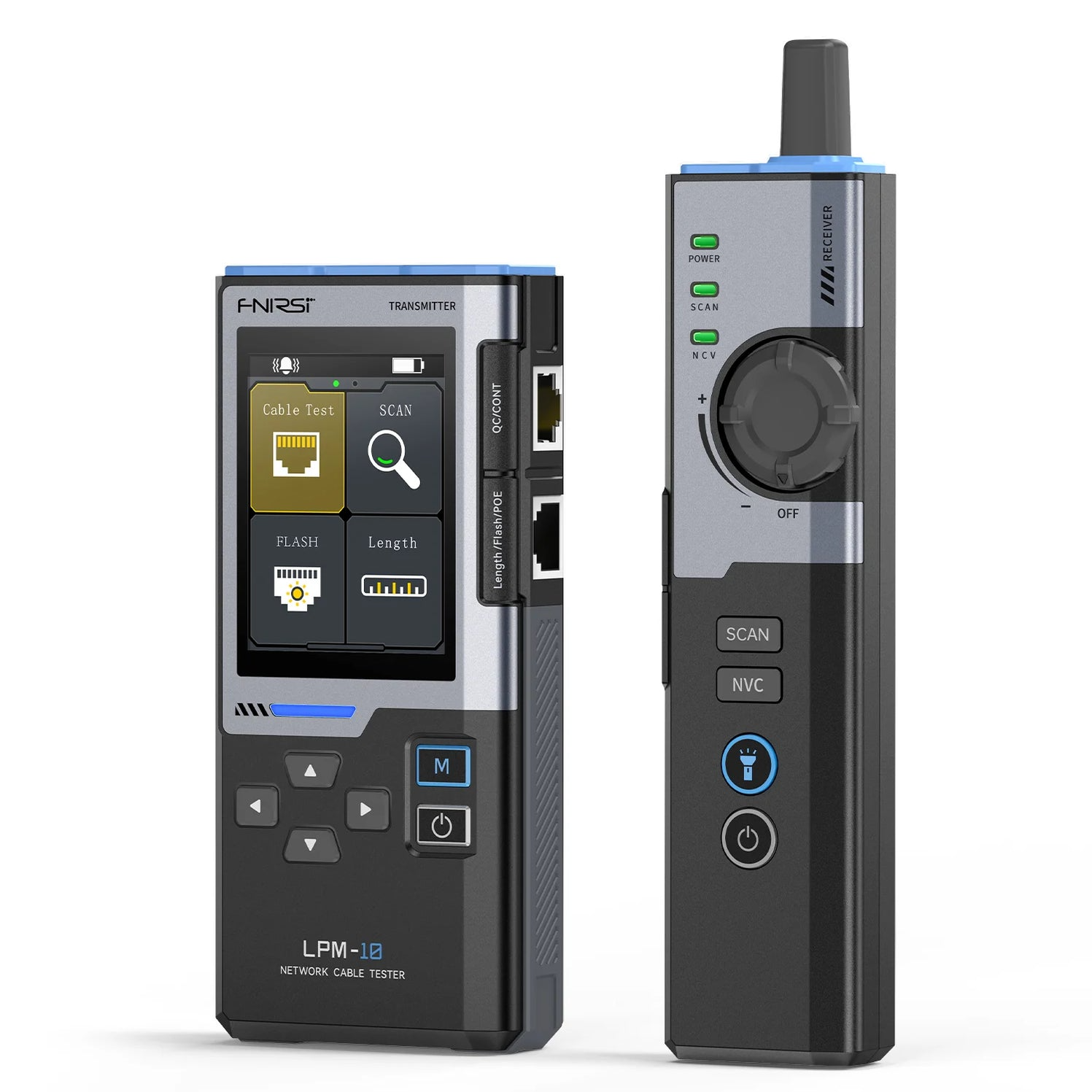

FNIRSI LPM-10A Çok Fonksiyonlu Network Kablo Test Cihazı ve Kablo Bulucu
FNIRSI LPM-10A, ağ kablolarının test edilmesi, kablo güzergâhlarının bulunması, bağlantı hatalarının tespit edilmesi ve PoE altyapılarının kontrol edilmesi için geliştirilmiş çok fonksiyonlu network kablo test cihazıdır.
RJ45 kablo bağlantı testi, kablo uzunluğu ölçümü, kablo bulma (Wire Tracing), PoE testi, NCV temassız gerilim algılama ve Port Flash gibi fonksiyonları tek sistemde bir araya getirir. Verici ve alıcı birimlerden oluşan yapısıyla ağ kurulumu, bakım ve arıza tespit işlemlerinde pratik kullanım sunar.
2,4 inç TFT renkli ekranı, 1500 mAh şarj edilebilir bataryası ve USB Type-C bağlantısı sayesinde saha teknisyenleri, elektrikçiler, sistem yöneticileri ve network altyapı ekipleri için kullanışlı bir test çözümüdür.
RJ45 Kablo Testi | Kablo Bulucu | PoE Testi | NCV Gerilim Algılama | Kablo Uzunluğu | Port Flash | 10/100/1000 Mbps Bağlantı Kontrolü
FNIRSI LPM-10A Öne Çıkan Özellikleri
- RJ45 network kabloları için bağlantı ve hat sıralama testi
- Normal ve parazit önleyici kablo bulma modları
- Ağ ve telefon kablolarının güzergâhını izleme
- Kablo kopukluğu, kısa devre ve çapraz bağlantı kontrolü
- RJ45 konnektör sıkma (Crimp) testi
- Kablo uzunluğu ölçüm fonksiyonu
- PoE güç beslemesi ve bağlantı türü analizi
- Standart ve standart dışı PoE bağlantılarını algılama
- Port Flash ile switch ve router portlarını belirleme
- 10/100/1000 Mbps ağ bağlantı hızı kontrolü
- Full Duplex ve Half Duplex bağlantı durumu tespiti
- NCV temassız gerilim algılama fonksiyonu
- Ayarlanabilir kablo izleme hassasiyeti
- Alıcı ünitede dahili LED aydınlatma
- 2,4 inç TFT renkli ekran
- 1500 mAh şarj edilebilir lityum batarya
- USB Type-C üzerinden şarj
- Taşınabilir ve ergonomik tasarım
RJ45 Network Kablo Testi ve Bağlantı Kontrolü
FNIRSI LPM-10A, Ethernet kablolarının bağlantı sıralamasını ve hat sürekliliğini kontrol ederek kablolama sırasında oluşabilecek hataların tespit edilmesine yardımcı olur.
RJ45 bağlantı test fonksiyonu sayesinde kablo uçlarının doğru bağlanıp bağlanmadığı, hatlarda kopukluk, kısa devre veya çapraz bağlantı bulunup bulunmadığı incelenebilir.
- 8 damarlı RJ45 kablo bağlantı kontrolü
- Pin sıralaması testi
- Kopuk hat tespiti
- Kısa devre kontrolü
- Çapraz bağlantı tespiti
- Yanlış kablo bağlantılarının belirlenmesi
Bu özellikler, özellikle yeni hazırlanan Ethernet kablolarının kontrol edilmesi ve mevcut ağ tesisatındaki bağlantı problemlerinin araştırılması için avantaj sağlar.
Gelişmiş Kablo Bulma ve İzleme (Wire Tracing)
Kablo bulma fonksiyonu, çok sayıda kablonun bulunduğu tesisatlarda hedef kablonun belirlenmesini kolaylaştırır. Verici üniteden gönderilen sinyal, alıcı prob yardımıyla takip edilerek ilgili kablo tespit edilebilir.
Normal Kablo İzleme Modu
Standart kablo izleme fonksiyonu, uygun bağlantı koşullarında hedef kablonun bulunmasını sağlar. Network kabloları ve uyumlu telefon hatlarının izlenmesinde kullanılabilir.
Parazit Önleyici Kablo İzleme Modu
Anti-Interference modu, çevresel elektriksel parazitlerin kablo bulma işlemine etkisini azaltmaya yardımcı olur. Bu özellik, birden fazla kablonun bulunduğu tesisatlarda hedef hattın daha kolay ayırt edilmesini destekler.
Alıcı ünitede bulunan hassasiyet ayar düğmesi sayesinde sinyal algılama seviyesi çalışma ortamına göre ayarlanabilir.
PoE Testi ve Ethernet Güç Analizi
PoE (Power over Ethernet), ağ kablosu üzerinden hem veri iletişiminin hem de elektriksel güç beslemesinin sağlanmasına olanak tanıyan teknolojidir.
FNIRSI LPM-10A, PoE destekli ağ ekipmanlarının bağlantı ve güç besleme durumunun incelenmesini sağlayan test fonksiyonuna sahiptir.
- PoE bağlantısının algılanması
- Standart ve standart dışı PoE türlerinin belirlenmesi
- PoE besleme yönteminin kontrol edilmesi
- Besleme gerilimi bilgilerinin görüntülenmesi
- Güç besleme seviyesinin değerlendirilmesi
- 8 damarlı güç besleme durumunun kontrol edilmesi
PoE testi; IP kameralar, PoE switch cihazları, kablosuz erişim noktaları ve uygun ağ ekipmanlarının kurulum ve bakım çalışmalarında kullanılabilir.
Port Flash ile Switch Portu Tespiti
Kalabalık network panolarında ve çok sayıda Ethernet bağlantısının bulunduğu sistemlerde doğru switch portunu belirlemek zaman alabilir.
FNIRSI LPM-10A'nın Port Flash fonksiyonu, bağlı kabloya karşılık gelen switch veya router portunun LED göstergesini yanıp söndürerek ilgili portun belirlenmesini kolaylaştırır.
Bu sayede kabloların tek tek sökülmesine gerek kalmadan uygun ağ donanımlarındaki port eşleştirme işlemleri daha hızlı gerçekleştirilebilir.
Kablo Uzunluğu Ölçümü
FNIRSI LPM-10A, ağ kablolarının uzunluklarının ölçülmesini sağlayan dahili bir test fonksiyonuna sahiptir.
Ölçülen kablonun uzunluğu renkli ekran üzerinden görüntülenebilir. Bu özellik, kablo tesisatlarının kontrolü ve mevcut kablo hatlarının değerlendirilmesinde yardımcı olur.
- 20 metrenin altındaki kablolarda: ±1,6 m
- 20–100 metre aralığında: ±2,4 m
- 100 metre ve üzerindeki kablolarda: ±3,2 m
Belirtilen değerler üreticinin bildirdiği ölçüm toleranslarıdır. Ölçüm performansı kablo yapısına ve test koşullarına bağlı olarak değişebilir.
RJ45 Konnektör Sıkma (Crimp) Testi
Kablo uçlarına RJ45 konnektör takılması sırasında meydana gelebilen temas ve sıkma hataları ağ bağlantısında sorunlara neden olabilir.
FNIRSI LPM-10A, konnektör bağlantılarının kontrol edilmesine yardımcı olan Crimp Test özelliğine sahiptir. Tek uçtan test desteğiyle RJ45 konnektörün pin bağlantı durumu değerlendirilebilir.
10/100/1000 Mbps Ağ Bağlantı Hızı Kontrolü
Cihaz, uygun ağ bağlantılarında 10 Mbps, 100 Mbps ve 1000 Mbps bağlantı hızlarının tespit edilmesini destekler.
Ayrıca Full Duplex ve Half Duplex bağlantı durumlarının kontrol edilmesine yardımcı olur.
Bu fonksiyon, ağ bağlantısının müzakere edilen bağlantı hızının incelenmesi içindir. İnternet indirme/yükleme hızını veya gerçek veri aktarım kapasitesini ölçen bir internet hız testi yerine geçmez.
NCV Temassız Gerilim Algılama
FNIRSI LPM-10A'nın alıcı ünitesinde bulunan NCV (Non-Contact Voltage) fonksiyonu, uygun koşullarda enerjili elektrik hatlarının temassız şekilde algılanmasına yardımcı olur.
NCV modu aktifken alıcı prob, elektrik kablosu veya priz gibi kontrol edilecek noktaya yaklaştırılarak gerilim varlığına ilişkin sesli uyarı alınabilir.
NCV fonksiyonu ön kontrol amaçlıdır. Gerilimin algılanmaması hattın güvenli veya enerjisiz olduğunu kanıtlamaz.
2,4 İnç TFT Renkli Ekran ve Kullanım Kolaylığı
FNIRSI LPM-10A, 2,4 inç renkli ekranıyla test sonuçlarını anlaşılır şekilde görüntüler.
Ayarlanabilir ekran parlaklığı, fonksiyon menüleri ve ergonomik tuş yerleşimi sayesinde saha kullanımına uygundur.
- Renkli ve okunabilir test sonuçları
- Ayarlanabilir ekran parlaklığı
- Fonksiyon seçimi için kontrol tuşları
- İngilizce ve Çince menü seçenekleri
- Alıcı ünitede hassasiyet ayarı
- Alıcı ünitede LED aydınlatma ve kulaklık bağlantısı
1500 mAh Şarj Edilebilir Batarya
FNIRSI LPM-10A, 1500 mAh batarya kapasitesi ve USB Type-C şarj bağlantısıyla taşınabilir kullanım sağlar.
Üretici verilerine göre uygun çalışma koşullarında 10 saate kadar kullanım süresi sunabilir. Gerçek kullanım süresi test fonksiyonlarına, ekran parlaklığına ve batarya durumuna göre değişebilir.
FNIRSI LPM-10A Teknik Özellikleri
FNIRSI LPM-10A Kullanım Alanları
- Ethernet ve LAN ağ kurulumu
- Network kablolarının test edilmesi
- Yapısal kablolama sistemlerinin kontrolü
- RJ45 konnektör bağlantılarının denetlenmesi
- Switch ve router portlarının belirlenmesi
- IP kamera ve CCTV altyapılarının kurulumu
- PoE switch ve erişim noktalarının kontrolü
- Telefon ve uygun haberleşme kablolarının izlenmesi
- Ofis ve endüstriyel ağ sistemlerinin bakım çalışmaları
- Veri merkezleri ve sistem odalarında kablo takibi
- Elektronik teknik servis ve saha uygulamaları
FNIRSI LPM-10A Kutu İçeriği
- FNIRSI LPM-10A ana test cihazı (verici)
- Kablo bulucu alıcı ünitesi
- USB Type-C şarj kablosu
- Krokodil klips bağlantı aksesuarı
- Kulaklık bağlantı kablosu
- RJ45 - RJ11 bağlantı kablosu
- RJ45 ağ kablosu
- Taşıma çantası
Kutu içeriği üreticinin standart paket listesine göre hazırlanmıştır. Tedarik edilen ürünün paket içeriği teslimat öncesinde kontrol edilmelidir.
Sık Sorulan Sorular
FNIRSI LPM-10A hangi kabloları test eder?
Cihaz, RJ45 Ethernet ağ kablolarının bağlantı ve arıza kontrollerini destekler. Uygun bağlantı aksesuarlarıyla telefon kablolarının izlenmesi de mümkündür.
FNIRSI LPM-10A PoE testi yapabilir mi?
Evet. PoE beslemesinin algılanması, bağlantı türü, güç besleme yöntemi ve ilgili elektriksel bilgilerin kontrol edilmesi için kullanılabilir.
FNIRSI LPM-10A kablo kopukluğunu tespit edebilir mi?
Evet. RJ45 kablolarındaki kopukluk, kısa devre ve bağlantı sıralaması hatalarını kontrol etmeye yardımcı olur.
FNIRSI LPM-10A ile switch portu bulunabilir mi?
Evet. Port Flash fonksiyonu sayesinde uyumlu switch ve router cihazlarındaki ilgili Ethernet portu, LED göstergesi üzerinden belirlenebilir.
FNIRSI LPM-10A şarj edilebilir mi?
Evet. Cihaz USB Type-C şarj bağlantısı ve 1500 mAh batarya kapasitesine sahiptir.
FNIRSI LPM-10A IP tarama ve PING testi yapar mı?
Hayır. LPM-10A modelinde IP tarama ve PING testi bulunmaz. Bu fonksiyonlar ürün ailesinin LPM-10C modelinde sunulmaktadır.
Kablo süreklilik ve izleme testlerinde üreticinin belirtilen bağlantı yöntemleri takip edilmelidir. Enerjili hatlara uygun olmayan test bağlantıları yapılmamalıdır. NCV özelliği yalnızca ön gerilim algılama amacıyla kullanılmalı, hattın enerjisiz olduğunu doğrulamak için uygun kategoride onaylı gerilim test cihazı kullanılmalıdır. Cihaz bir kablo sertifikasyon test cihazı veya profesyonel internet bant genişliği analizörü değildir.
