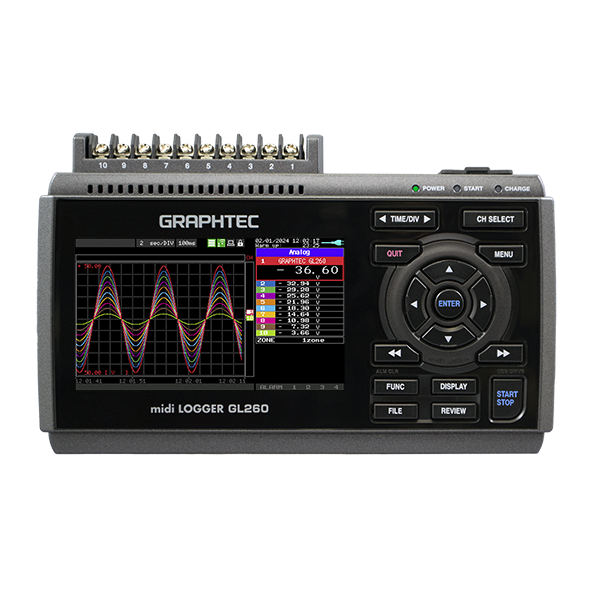

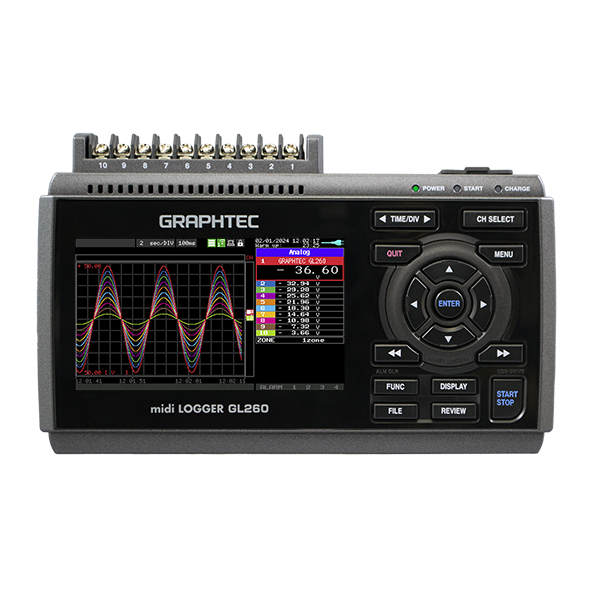

Graphtec GL 260 10 Kanallı Veri Toplama Sistemi

GL260 İzoleli Çok Kanallı Veri Kaydedici, Graphtec tarafından endüstriyel ve laboratuvar uygulamaları için geliştirilmiş, yüksek performanslı bir veri toplama cihazıdır. Her biri izoleli 10 analog giriş kanalıyla farklı sinyal türlerini güvenli ve esnek bir şekilde ölçebilir. Cihaz, geniş giriş aralıkları ve esnek yapılandırması sayesinde çeşitli ölçüm parametreleriyle uyumludur.

Temel Teknik Özellikler

• Giriş Türleri:

  • Voltaj: 20 mV – 100 V arası ölçüm yapabilir.

  • Sıcaklık: K, J, E, T, R, S, B, N, C türü termokuplları destekler.

  • Akım: 4-20 mA ölçümleri için 250Ω şönt direnç (isteğe bağlı) kullanılabilir.

  • Nem: Opsiyonel B-530 probu ile 0–100% RH aralığında ölçüm yapılabilir.

  • Pulse ve Lojik Girişler: 4 kanal, 50 kHz'e kadar giriş frekansı destekler.

• Örnekleme Hızı:

  • Minimum 10 ms (1 kanal için), 100 ms'de 10 kanal ölçüm yapılabilir.

  • Örnekleme aralığı 10 ms ile 1 saat arasında ayarlanabilir.

• Veri Depolama:

  • 8 GB dahili flash bellek.

  • SDHC kart desteği ile 32 GB'a kadar harici bellek kullanımı.

  • Veri formatları: GBD ve CSV.

• Güç Seçenekleri:

  • AC adaptör (100–240 V, 50/60 Hz).

  • DC giriş (8.5–24 V) – opsiyonel B-514 kablosu ile.

  • Opsiyonel B-573 batarya paketi (7.2 V, 2875 mAh).

• • USB 2.0 bağlantısı.

  • Opsiyonel B-568 WLAN modülü ile kablosuz bağlantı.

  • G-REMOTE servisi ile web tarayıcısı üzerinden uzaktan kontrol ve veri kaydı.

• Ekran ve Kullanıcı Arayüzü:

  • 4.3 inç TFT renkli LCD ekran (480 × 272 piksel).

  • Kullanıcı dostu menü yapısı ve yardım QR kodları

• Alarm ve Tetikleme:

  • 4 kanal alarm çıkışı.

  • Tetikleme kaynakları: Ölçülen sinyal, alarm, harici sinyal, saat, hafta veya zaman.

  • Tetikleme koşulları: Yükselen (High), Düşen (Low), Pencere içi/dışı

• Boyutlar ve Ağırlık:

  • 188 x 117 x 42 mm.

  • Yaklaşık 500 g (AC adaptör ve batarya paketi hariç).

 Ek Özellikler

• Ring ve Relay Capture Fonksiyonları: Esnek veri kayıt modları ile veri kaybı olmadan uzun süreli kayıt yapılabilir.

• Veri Yedekleme: Belirli aralıklarla verilerin yedeklenmesi ve başka bir cihaza aktarılması.

• Check-sum Kodu: Verilerin bütünlüğünü kontrol etmek için check-sum kodu eklenir.

• Gelişmiş Hesaplama Fonksiyonları: Kanal arası hesaplamalar ve veri analizi için gelişmiş matematiksel işlemler

 Uygulama Alanları

• Endüstriyel üretim ve test sistemleri.

• Çevre izleme ve veri toplama.

• Elektriksel parametreler ve akışkanlar için veri kaydı.

• Otomatik test sistemleri ve enerji izleme uygulamaları.

• Tarım, otomotiv, havacılık ve gıda işleme sektörleri
