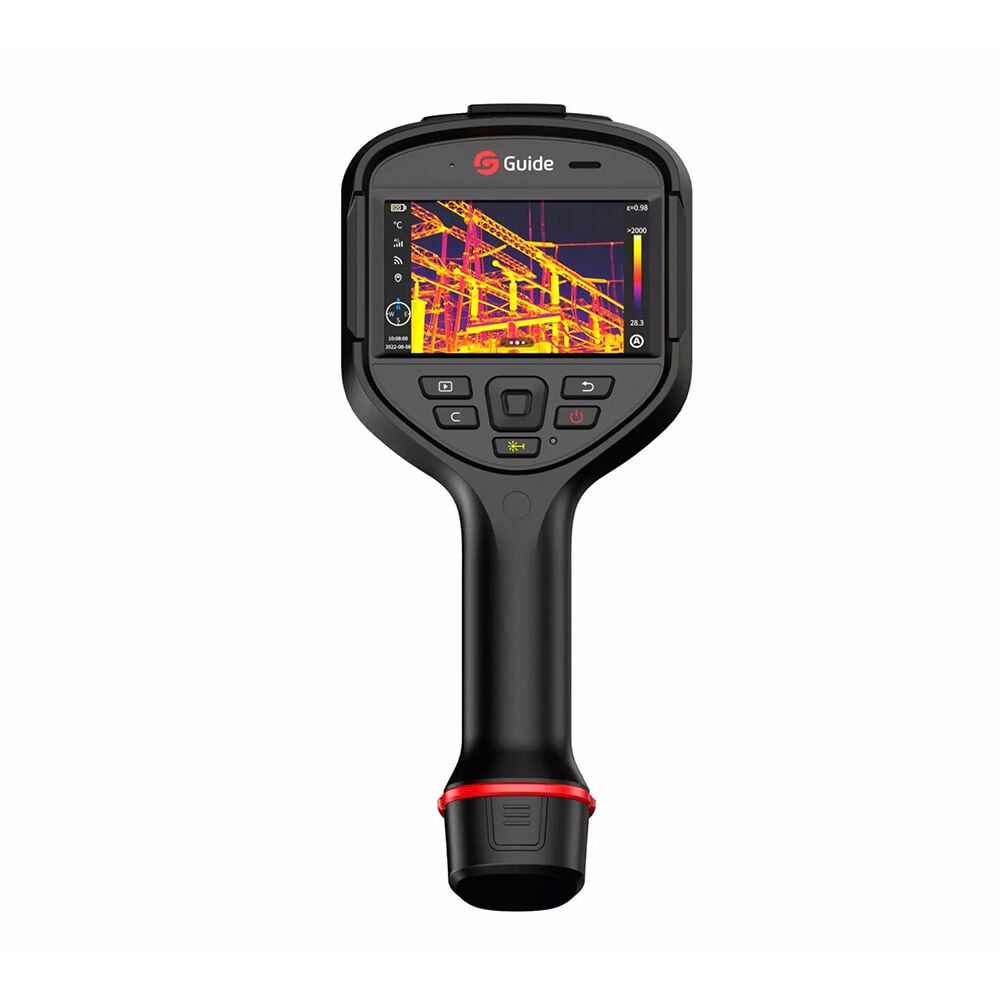

GUIDE H3+S 384x288 Akıllı Termal Kamera - 30Hz 8MP

GUIDE H3+S 384x288 Akıllı Termal Kamera

GUIDE H3+S, profesyonel endüstriyel denetim, elektrik bakımı, mekanik kontrol ve kestirimci bakım uygulamaları için geliştirilmiş yüksek performanslı bir akıllı termal kameradır. GUIDE Hammer Serisi içerisinde yer alan H3+S; 384×288 piksel kızılötesi çözünürlüğü, 8 MP görünür ışık kamerası, 30 Hz IR kare hızı ve gelişmiş odaklama özellikleri sayesinde sıcaklık farklılıklarının hızlı ve ayrıntılı şekilde incelenmesini sağlar.

Klasik çekiç tipi ergonomik tasarımı sayesinde saha çalışmalarında rahat kullanım sunan GUIDE H3+S, hareketli hedeflerin termal verilerinin izlenmesinden elektrik panolarındaki sıcak noktaların belirlenmesine kadar birçok profesyonel uygulamada kullanılabilir.

Cihazın -40°C ile 650°C arasındaki geniş sıcaklık ölçüm aralığı, farklı endüstriyel uygulamalara uyum sağlamasına yardımcı olur. Uygun yüksek sıcaklık lensi kullanıldığında ölçüm kapasitesi 2000°C'ye kadar genişletilebilir.


Teknik Doküman

GUIDE H3+S Öne Çıkan Özellikleri

• 384×288 IR çözünürlük: 110.592 termal piksel ile ayrıntılı sıcaklık görüntüleme sağlar.
• 8 MP görünür ışık kamerası: Termal görüntüler ile gerçek görüntülerin birlikte değerlendirilmesini kolaylaştırır.
• 30 Hz IR kare hızı: Hareketli hedeflerin daha akıcı şekilde görüntülenmesini ve sıcaklık verilerinin hızlı alınmasını sağlar.
• -40°C ~ 650°C ölçüm aralığı: Çok çeşitli endüstriyel ve teknik uygulamalarda kullanım imkanı sunar.
• 2000°C'ye kadar genişletilebilir ölçüm: Uygun yüksek sıcaklık lensi ile yüksek sıcaklıklı uygulamalara uyum sağlar.
• 5 odaklama modu: Farklı çalışma mesafeleri ve uygulamalar için esnek odaklama seçenekleri sunar.
• Gelişmiş görüntü modları: IR, görünür ışık, görüntü birleştirme ve PIP seçenekleri ile farklı analiz ihtiyaçlarını destekler.
• OTA güncelleme: Ağ bağlantısı üzerinden cihaz yazılımının güncellenmesini sağlar.
• Akıllı sıcaklık analizi: Ölçüm alanındaki kritik sıcaklık noktalarının hızlı şekilde değerlendirilmesine yardımcı olur.
• Ergonomik Hammer tasarımı: Profesyonel saha ve endüstriyel kullanım için kolay tutuş sağlar.

Teknik Özellikler

384×288 Yüksek Çözünürlüklü Termal Görüntüleme

GUIDE H3+S, 384×288 piksel kızılötesi çözünürlüğü sayesinde toplam 110.592 termal ölçüm noktasından sıcaklık bilgisi elde eder. Yüksek termal çözünürlük, elektrik panolarındaki küçük bileşenlerin, mekanik sistemlerin ve endüstriyel ekipmanların daha ayrıntılı şekilde incelenmesine yardımcı olur.

Termal görüntüler üzerindeki sıcaklık farklılıklarının daha kolay görülebilmesi, bakım ekiplerinin olası problemleri büyümeden önce değerlendirmesine imkan sağlar.

8 MP Görünür Işık Kamerası

Cihazda bulunan 8 MP görünür ışık kamerası, incelenen ekipmanın yüksek çözünürlüklü normal görüntüsünün alınmasını sağlar. Termal görüntü ile görünür ışık görüntüsünün birlikte değerlendirilmesi, ölçüm yapılan noktanın daha kolay tanımlanmasına ve bakım raporlarının daha anlaşılır hazırlanmasına yardımcı olur.

30 Hz Akıcı Termal Görüntüleme

30 Hz kızılötesi kare hızı, hareketli ekipmanların ve sıcaklığı hızlı değişen hedeflerin daha akıcı şekilde izlenmesini sağlar. Motorlar, mekanik sistemler, hareketli üretim ekipmanları ve benzeri uygulamalarda sıcaklık değişimlerinin gerçek zamanlı olarak takip edilmesini kolaylaştırır.

5 Farklı Odaklama Modu

GUIDE H3+S, farklı çalışma koşullarında yüksek görüntü netliği elde edilmesine yardımcı olmak amacıyla 5 farklı odaklama modu sunar. Yakın mesafedeki elektrik bileşenlerinden daha uzaktaki endüstriyel ekipmanlara kadar farklı hedeflerin termal incelemesini kolaylaştırır.

-40°C ile 650°C Geniş Ölçüm Aralığı

GUIDE H3+S, standart yapılandırmasında -40°C ile 650°C arasındaki sıcaklıkların ölçümünü destekler. Bu geniş ölçüm aralığı sayesinde düşük sıcaklıklı HVAC uygulamalarından yüksek sıcaklıktaki endüstriyel ekipman kontrollerine kadar farklı çalışma alanlarında kullanılabilir.

Uygun yüksek sıcaklık lensi kullanılması durumunda ölçüm aralığı 2000°C'ye kadar genişletilebilir. Bu özellik yüksek sıcaklık prosesleri ve özel endüstriyel uygulamalarda kullanım avantajı sağlar.

IR, VL, MIF ve PIP Görüntü Modları

Farklı görüntüleme seçenekleri sayesinde operatör, uygulamaya en uygun görüntü modunu tercih edebilir.

• IR: Tam termal görüntüleme
• VL: Görünür ışık görüntüsü
• MIF: Termal ve görünür görüntülerin birleştirilmesi
• PIP: Görünür görüntü üzerine termal görüntünün yerleştirilmesi

Bu görüntüleme seçenekleri özellikle saha kontrollerinde arıza noktasının hızlı şekilde tanımlanmasına yardımcı olur.

Gerçek Zamanlı Sıcaklık Analizi

GUIDE H3+S, termal görüntü üzerinde sıcaklık verilerinin gerçek zamanlı olarak değerlendirilmesini sağlar. Ekrandaki en yüksek, en düşük ve merkez sıcaklık değerlerinin görüntülenebilmesi, kritik sıcaklık değişimlerinin hızlı şekilde fark edilmesine yardımcı olur.

OTA Kablosuz Güncelleme

OTA yükseltme desteği sayesinde GUIDE H3+S, ağ bağlantısı üzerinden uyumlu sistem güncellemelerini alabilir. Böylece cihaz yazılımının güncel tutulması ve yeni sistem iyileştirmelerinden yararlanılması kolaylaşır.

GUIDE H3+S Kullanım Alanları

• Elektrik panolarında sıcak nokta tespiti
• Sigorta ve şalt ekipmanlarının kontrolü
• Kontaktör, röle ve bağlantı noktalarının termal kontrolü
• Trafo ve elektrik dağıtım sistemlerinin kontrolü
• Motor ve jeneratörlerin sıcaklık analizi
• Rulman ve mekanik parçaların kontrolü
• Pompa ve kompresör sistemlerinin denetimi
• Üretim makinelerinde kestirimci bakım
• Endüstriyel tesis bakım çalışmaları
• HVAC ve iklimlendirme sistemleri
• Isıtma ve soğutma sistemlerinin analizi
• Binalarda ısı kaybı ve izolasyon kontrolü
• Güneş enerjisi sistemlerinde termal kontrol
• Elektronik ekipmanlarda arıza tespiti
• Yüksek sıcaklık proseslerinin kontrolü

GUIDE H3+S Kimler İçin Uygundur?

• Elektrik mühendisleri ve teknisyenleri
• Endüstriyel bakım ekipleri
• Kestirimci bakım uzmanları
• Enerji tesisleri
• Fabrika bakım ekipleri
• HVAC teknisyenleri
• Teknik servis firmaları
• Enerji verimliliği uzmanları
• Elektrik ve mekanik kontrol ekipleri

Neden GUIDE H3+S?

GUIDE H3+S; 384×288 yüksek IR çözünürlüğü, 8 MP görünür ışık kamerası, 30 Hz termal görüntüleme performansı ve gelişmiş odaklama seçenekleriyle profesyonel endüstriyel termografi uygulamaları için geliştirilmiştir.

Geniş sıcaklık ölçüm aralığı, farklı görüntüleme modları, gerçek zamanlı sıcaklık analizi ve OTA güncelleme desteği sayesinde elektrik bakımından mekanik kontrollere, enerji sektöründen üretim tesislerine kadar geniş bir kullanım alanı sunar.
