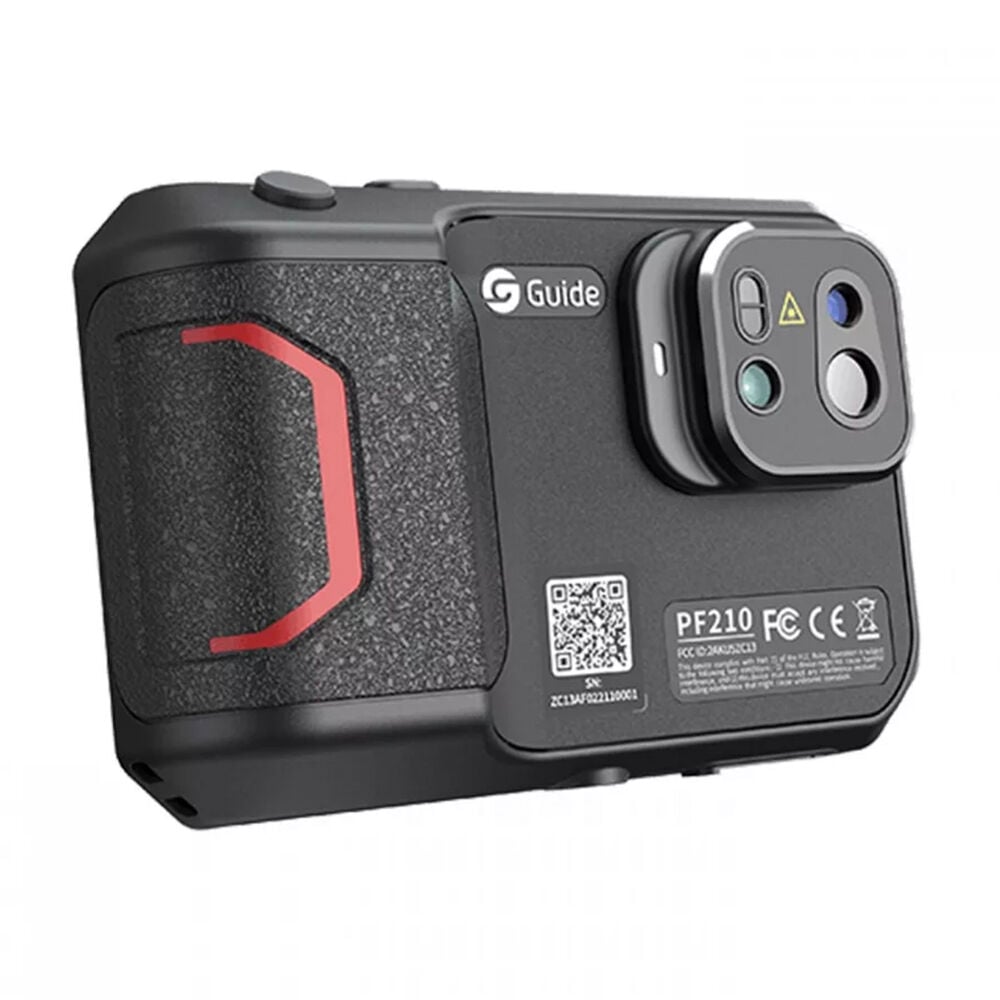

GUIDE PF210 256x192 Cep Tipi Termal Kamera - 550°C

GUIDE PF210 256x192 Cep Tipi Termal Kamera

GUIDE PF210, elektrik, elektronik, mekanik bakım, HVAC, bina denetimi ve endüstriyel kontrol uygulamaları için geliştirilmiş kompakt ve profesyonel bir cep tipi termal kameradır. 256×192 piksel kızılötesi çözünürlüğü, 45 mK termal hassasiyeti, 5 MP görünür ışık kamerası ve geniş 3,5 inç ekranıyla sıcaklık farklılıklarının hızlı ve ayrıntılı şekilde görüntülenmesine yardımcı olur.

-20°C ile 550°C arasındaki geniş sıcaklık ölçüm kapasitesi sayesinde elektrik panolarından motorlara, HVAC sistemlerinden bina izolasyon kontrollerine kadar birçok farklı uygulamada kullanılabilir. Kompakt gövdesi ve yaklaşık 296 gram ağırlığı sayesinde saha çalışmalarında kolayca taşınabilir.

Dahili Wi-Fi bağlantısı, 16 GB hafızası, sıcaklık bilgisi içeren JPG görüntü kaydı ve GUIDE ThermoTools yazılım desteği sayesinde ölçüm sonuçlarının kaydedilmesi, analiz edilmesi ve raporlanması kolaylaşır.

GUIDE PF210 Öne Çıkan Özellikleri

• 256×192 IR çözünürlük: Toplam 49.152 termal piksel ile ayrıntılı sıcaklık görüntüleme sağlar.
• 45 mK NETD termal hassasiyet: Küçük sıcaklık farklılıklarının görüntülenmesine yardımcı olur.
• -20°C ~ 550°C ölçüm aralığı: Düşük ve yüksek sıcaklıklı birçok uygulamayı destekler.
• 25 Hz / 9 Hz kare hızı: Akıcı termal görüntüleme imkanı sunar.
• 56° × 48° geniş görüş alanı: Yakın mesafeden geniş alanların kolayca kontrol edilmesini sağlar.
• 0,3 m minimum nesne mesafesi: Yakın mesafedeki ekipmanların incelenmesine uygundur.
• 5 MP görünür ışık kamerası: Termal görüntü ile gerçek görüntünün birlikte değerlendirilmesini kolaylaştırır.
• 3,5 inç LCD ekran: Termal görüntülerin ve ölçüm sonuçlarının rahat şekilde incelenmesini sağlar.
• 8 kata kadar dijital zoom: Görüntü üzerindeki belirli bölgelerin daha ayrıntılı incelenmesini destekler.
• Wi-Fi bağlantısı: Mobil cihazlarla görüntü aktarımına olanak sağlar.
• 16 GB dahili hafıza: Termal görüntülerin cihaz üzerinde kaydedilmesini sağlar.
• IP54 koruma sınıfı: Profesyonel saha çalışmalarına uygun dayanıklı yapı sunar.
• 1 metre düşme dayanıklılığı: Günlük saha kullanımında ek güvenlik sağlar.
• Yaklaşık 4 saat çalışma süresi: Mobil bakım ve kontrol uygulamalarında kullanım kolaylığı sunar.

Teknik Özellikler

256×192 Termal Çözünürlük

GUIDE PF210, 256×192 piksel kızılötesi dedektörü sayesinde toplam 49.152 termal ölçüm noktası üzerinden ayrıntılı sıcaklık görüntüsü oluşturur. Bu çözünürlük, elektrik ve mekanik sistemlerde küçük sıcaklık farklılıklarının daha kolay görüntülenmesine yardımcı olur.

Elektrik panolarında gevşek bağlantılar, aşırı yüklenmiş devreler, motorlarda meydana gelen sıcaklık değişimleri ve elektronik sistemlerdeki olağandışı sıcaklık bölgeleri temassız olarak incelenebilir.

-20°C ile 550°C Geniş Sıcaklık Ölçüm Aralığı

GUIDE PF210, -20°C ile 550°C arasındaki sıcaklıkları ölçebilir. Cihaz düşük ve yüksek sıcaklık ölçüm aralıkları arasında otomatik geçiş desteği sunarak farklı uygulamalarda hızlı kullanım sağlar.

Geniş sıcaklık aralığı sayesinde bina ve HVAC uygulamalarından elektrik sistemlerine, mekanik ekipmanlardan yüksek sıcaklıktaki endüstriyel parçalara kadar geniş bir kullanım alanına sahiptir.

45 mK Termal Hassasiyet

45 mK NETD termal hassasiyeti, birbirine yakın sıcaklıklara sahip bölgeler arasındaki küçük sıcaklık farklılıklarının termal görüntü üzerinde ayırt edilmesine yardımcı olur.

Bu özellik özellikle bina izolasyonu, HVAC kontrolü, elektrik panosu denetimi ve mekanik sistem kontrollerinde daha detaylı termal analiz yapılmasını sağlar.

56° × 48° Geniş Görüş Alanı

GUIDE PF210'un 56° × 48° geniş görüş alanı, yakın mesafeden daha geniş bölgelerin tek görüntü içerisinde kontrol edilmesine imkan verir.

Elektrik panoları, mekanik sistemler, duvar yüzeyleri ve HVAC ekipmanlarının bulunduğu dar çalışma alanlarında geniş görüş açısı kullanıcıya önemli avantaj sağlar.

5 MP Görünür Işık Kamerası

Termal kameraya entegre edilen 5 MP görünür ışık kamerası, kontrol edilen ekipmanın normal görüntüsünün de kaydedilmesini sağlar.

Termal ve görünür görüntülerin birlikte kullanılması, arıza veya sıcaklık anomalisinin bulunduğu noktanın daha kolay tanımlanmasını ve hazırlanan bakım raporlarının daha anlaşılır hale getirilmesini sağlar.

Dört Farklı Görüntü Modu

GUIDE PF210 farklı saha ve analiz ihtiyaçlarına yönelik dört görüntüleme modu sunar:

• IR: Tam termal görüntü
• VIS: Görünür ışık görüntüsü
• MIF: Termal ve görünür görüntünün birleştirilmesi
• PIP: Görünür görüntü üzerinde termal görüntüleme

Farklı görüntü modları sayesinde sıcaklık anomalilerinin bulunduğu fiziksel noktanın belirlenmesi kolaylaşır.

8 Kata Kadar Dijital Zoom

1,1× ile 8× arasında dijital yakınlaştırma desteği sunan GUIDE PF210, termal görüntü üzerindeki belirli bölgelerin daha ayrıntılı şekilde incelenmesine imkan verir.

Nokta ve Alan Sıcaklık Analizi

GUIDE PF210 termal görüntü üzerinde farklı ölçüm bölgelerinin analiz edilmesini destekler. 2 nokta ve 3 alan analizi sayesinde farklı bölgelerin sıcaklık değerleri aynı görüntü içerisinde takip edilebilir.

Ayarlanabilir emisivite, yansıyan sıcaklık ve hedef mesafesi parametreleri ölçüm koşullarına göre termal analiz yapılmasını kolaylaştırır.

Wi-Fi ve Mobil Bağlantı

Dahili Wi-Fi bağlantısı sayesinde GUIDE PF210, uyumlu mobil cihazlarla bağlantı kurabilir. Termal görüntüler mobil cihaza aktarılabilir ve saha çalışmalarında elde edilen sonuçların paylaşılması kolaylaştırılabilir.

16 GB Dahili Hafıza

16 GB dahili depolama alanı, çok sayıda termal görüntünün doğrudan cihaz üzerinde saklanmasını sağlar. Görüntüler sıcaklık bilgilerini içeren JPG formatında kaydedilebilir ve daha sonra bilgisayarda detaylı analiz için kullanılabilir.

ThermoTools Analiz Yazılımı

GUIDE PF210 ile kaydedilen termal görüntüler, GUIDE ThermoTools bilgisayar yazılımı üzerinden analiz edilebilir. Böylece sahada elde edilen ölçüm sonuçları daha ayrıntılı şekilde değerlendirilebilir ve profesyonel termal raporlama çalışmalarında kullanılabilir.

IP54 Koruma ve Saha Kullanımına Uygun Tasarım

GUIDE PF210, IP54 koruma sınıfı ve 1 metre düşme dayanıklılığı sayesinde saha ortamlarında kullanılmaya uygun dayanıklı bir yapıya sahiptir.

138 × 89 × 34 mm kompakt gövdesi ve yaklaşık 296 gram ağırlığı sayesinde ekipman çantasında veya elde kolaylıkla taşınabilir.

GUIDE PF210 Kullanım Alanları

• Elektrik panolarında sıcak nokta tespiti
• Sigorta ve şalt ekipmanlarının kontrolü
• Kablo ve terminal bağlantılarının incelenmesi
• Kontaktör ve röle kontrolleri
• Elektrik motorlarının sıcaklık analizi
• Rulman ve mekanik parçaların kontrolü
• Pompa ve kompresörlerin termal analizi
• Elektronik devre ve PCB kontrolleri
• HVAC ve iklimlendirme sistemlerinin kontrolü
• Yerden ısıtma sistemlerinin incelenmesi
• Binalarda ısı kaybı tespiti
• Kapı ve pencere izolasyon kontrolleri
• Güneş paneli kontrolleri
• Endüstriyel kestirimci bakım
• Teknik servis ve arıza tespit uygulamaları

GUIDE PF210 Kimler İçin Uygundur?

• Elektrik teknisyenleri
• Elektrik mühendisleri
• Endüstriyel bakım ekipleri
• Kestirimci bakım uzmanları
• HVAC teknisyenleri
• Elektronik teknik servisleri
• Bina kontrol ve enerji verimliliği uzmanları
• Solar enerji bakım ekipleri
• Fabrika bakım personelleri

Neden GUIDE PF210?

GUIDE PF210; 256×192 IR çözünürlüğü, 45 mK termal hassasiyeti, -20°C ile 550°C geniş sıcaklık ölçüm aralığı, 5 MP görünür kamerası ve Wi-Fi bağlantısını cep boyutundaki kompakt bir gövdede bir araya getirir.

Geniş görüş alanı, 8 kata kadar dijital zoom, 16 GB dahili hafıza, farklı görüntüleme modları ve profesyonel termal analiz özellikleri sayesinde hem günlük teknik servis işlemleri hem de endüstriyel bakım ve denetim çalışmaları için güçlü ve taşınabilir bir termal görüntüleme çözümüdür.
