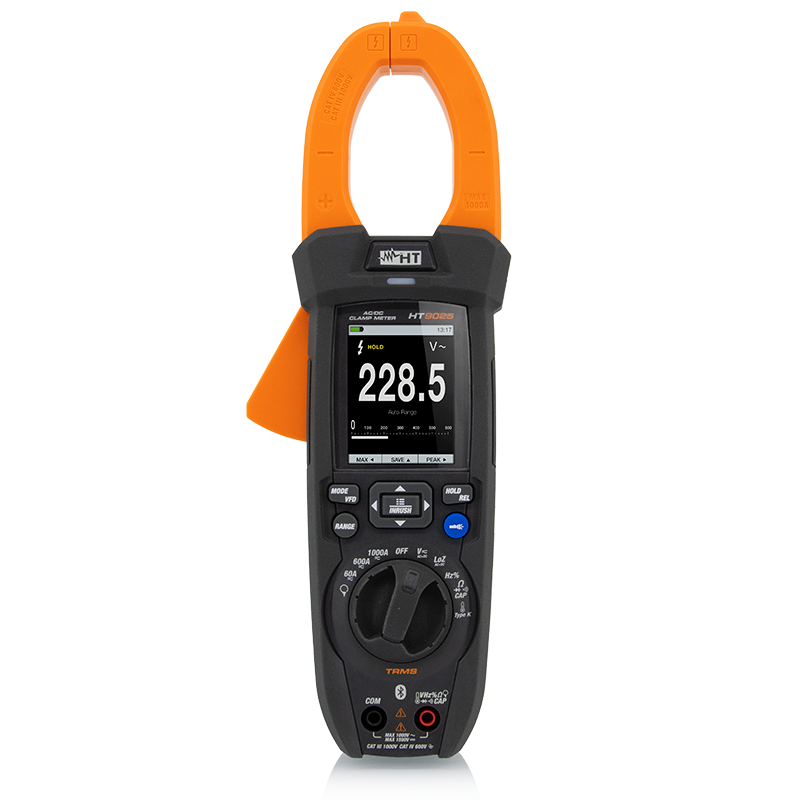

HT Italia HT9025 1000A AC/DC TRMS Pensampermetre 1500V Veri Kaydedicili

HT Italia HT9025 1000A AC/DC TRMS Pensampermetre 1500V Veri Kaydedicili

HT Italia HT9025, profesyonel elektriksel ölçümler ve endüstriyel bakım çalışmaları için geliştirilmiş, 1000A AC/DC ölçüm kapasiteli, renkli ekranlı ve veri kaydedicili True RMS (TRMS) pensampermetredir.

1000A'a kadar AC/DC akım, 1500V'a kadar DC gerilim ve 1000V'a kadar AC gerilim ölçümü yapabilen HT9025, elektrik tesisatları, endüstriyel motorlar, enerji dağıtım sistemleri ve uygun DC uygulamalarında çok yönlü ölçüm imkânı sunar.

TRMS ve AC+DC ölçüm fonksiyonları sayesinde alternatif ve doğru bileşenlerin birlikte bulunduğu elektriksel sinyaller değerlendirilebilir. Cihazda ayrıca INRUSH motor kalkış akımı ölçümü, LoZ düşük empedans testi, NCV temassız AC gerilim algılama, direnç, süreklilik, kapasite, frekans, diyot testi ve K tipi probla sıcaklık ölçümü bulunur.

6000 sayımlı renkli LCD ekran, grafik görüntüleme, dahili Data Logger ve ölçüm hafızası ile elektriksel değerlerin zamana bağlı değişimlerinin incelenmesini sağlar. CAT III 1000V / CAT IV 600V ölçüm kategorileri ve şarj edilebilir Li-ion bataryasıyla profesyonel saha kullanımına yöneliktir.

HT Italia HT9025 Özellikleri

• 1000A'a kadar AC/DC pens tipi akım ölçümü.
• 1500V'a kadar DC gerilim ölçümü.
• 1000V'a kadar AC TRMS gerilim ölçümü.
• AC+DC toplam etkin değer ölçüm fonksiyonu.
• True RMS ölçüm teknolojisi.
• 40 mm maksimum pens açıklığı.
• 6000 sayımlı renkli LCD ekran.
• Arka aydınlatma ve analog bar grafik.
• INRUSH motor kalkış akımı ölçümü.
• LoZ düşük empedanslı gerilim testi.
• NCV temassız AC gerilim algılama.
• Dahili Data Logger ve ölçüm hafızası.
• Ölçüm verilerini grafik olarak görüntüleme.
• Frekans ve Duty Cycle ölçümü.
• Direnç ve sesli süreklilik kontrolü.
• Kapasite ve diyot testi.
• K tipi termokuplla sıcaklık ölçümü.
• Uyumlu harici pens sensörleriyle ek akım ölçüm seçenekleri.
• MAX/MIN, Data HOLD ve bağıl ölçüm (REL) fonksiyonları.
• Otomatik ölçüm aralığı seçimi.
• Şarj edilebilir Li-ion batarya.
• CAT III 1000V / CAT IV 600V güvenlik kategorileri.

1000A AC/DC True RMS Pensampermetre

HT Italia HT9025, pens çenesi içerisine alınan uygun iletken üzerinden 1000A'a kadar AC ve DC akım ölçümü gerçekleştirebilir.

Pens tipi ölçüm yöntemi, uygun elektriksel koşullarda akımın iletken bağlantısı sökülmeden ölçülmesine olanak tanır. Bu özellik özellikle elektrik panoları, motor beslemeleri, endüstriyel makineler ve enerji dağıtım sistemlerinde avantaj sağlar.

True RMS (TRMS) teknolojisi, cihazın teknik sınırları içerisinde sinüzoidal olmayan alternatif akım sinyallerinin etkin değerinin değerlendirilmesine yardımcı olur.

40 mm maksimum pens açıklığı, uygun çaplı kablolarda pratik ölçüm yapılmasını sağlar. Doğru akım ölçümü için üreticinin sıfırlama ve ölçüm prosedürleri uygulanmalıdır.

1500V DC ve 1000V AC Gerilim Ölçümü

HT9025, uygun test uçlarıyla 1500V DC ve 1000V AC TRMS değerlerine kadar gerilim ölçümü gerçekleştirebilir.

Bu özellik, elektrik dağıtım sistemlerinin yanı sıra uygun DC güç sistemleri ve fotovoltaik uygulamalardaki gerilim kontrolleri için de kullanılabilir.

Önemli: 1500V DC ölçüm kapasitesi ile CAT III 1000V / CAT IV 600V ölçüm kategorileri farklı güvenlik sınırlarıdır. Ölçüm noktasının kategorisi, devre gerilimi ve kullanılan test uçlarının sınırları birlikte değerlendirilmelidir.

INRUSH Motor Kalkış Akımı Ölçümü

INRUSH fonksiyonu, motorların ve yüksek başlangıç akımı çeken elektriksel yüklerin ilk çalıştırma sırasındaki akım davranışının incelenmesini sağlar.

Bu fonksiyon; elektrik motorlarının devreye alınması, endüstriyel bakım uygulamaları ve başlangıç akımı nedeniyle oluşabilecek elektriksel sorunların değerlendirilmesinde kullanışlıdır.

Motor kalkış akımının ölçülmesi, koruma elemanlarının seçimi ve çalışma koşullarının incelenmesi için ek teknik veri sağlar. Ölçüm sonuçları, ilgili elektrik motorunun ve sistemin özellikleri dikkate alınarak yorumlanmalıdır.

LoZ Düşük Empedanslı Gerilim Testi

LoZ (Low Impedance) fonksiyonu, elektrik tesisatlarında iletkenler arasındaki kapasitif etkiler nedeniyle ortaya çıkabilen hayalet gerilimlerin değerlendirilmesine yardımcı olur.

Düşük empedanslı ölçüm yöntemi, devreyi belirli ölçüde yükleyerek yüksek empedanslı ölçümlerde görülebilecek yanıltıcı gerilimlerin ayırt edilmesini kolaylaştırır.

Bu fonksiyon, hassas elektronik ekipmanlarda ve düşük güçlü kontrol devrelerinde uygulanmadan önce üretici talimatlarına göre değerlendirilmelidir.

NCV Temassız AC Gerilim Algılama

HT9025 üzerinde bulunan NCV (Non-Contact Voltage) özelliği, uygun alternatif gerilim kaynaklarının temassız olarak algılanmasına yardımcı olur.

NCV fonksiyonu, elektrik tesisatlarında hızlı ön kontrol amacıyla kullanılabilir.

NCV ile gerilim algılanmaması, elektrik devresinin enerjisiz olduğunu kanıtlamaz. Elektriksel müdahale öncesinde uygun test yöntemiyle enerjisizlik ayrıca doğrulanmalıdır.

Renkli LCD Ekran ve Grafik Görüntüleme

HT Italia HT9025, ölçüm sonuçlarının okunmasını ve değerlendirilmesini kolaylaştıran 6000 sayımlı renkli LCD ekran ile donatılmıştır.

Arka aydınlatmalı ekran, düşük ışıklı çalışma ortamlarında ölçümlerin takip edilmesine yardımcı olur. Analog bar grafik sayesinde değişken elektriksel büyüklüklerin görsel olarak değerlendirilmesi kolaylaşır.

Grafik görüntüleme fonksiyonu, belirli ölçüm parametrelerinin zamana bağlı değişimini cihaz ekranı üzerinden incelemeye imkân tanır.

HT9025 bir osiloskop değildir. Grafik fonksiyonu, yüksek hızlı elektriksel dalga biçimlerinin ayrıntılı analizi için geliştirilmiş bir osiloskop ölçümünün yerine kullanılmamalıdır.

Data Logger ve Dahili Ölçüm Hafızası

HT9025 veri kaydedicili pensampermetre, ölçülen elektriksel parametrelerin dahili hafızaya kaydedilmesini ve daha sonra değerlendirilmesini destekler.

Data Logger fonksiyonu, elektriksel değerlerin zamana bağlı değişimlerini incelemek için kullanılabilir. Bu özellik; elektrik yüklerinin takibi, endüstriyel bakım ve aralıklı oluşan elektriksel problemlerin araştırılması açısından faydalıdır.

Ölçüm grafikleri ve kaydedilen veriler cihaz üzerinden görüntülenebilir. Dahili kayıt özelliği, harici bilgisayara veya mobil uygulamaya kablosuz veri aktarımının bulunduğu anlamına gelmez.

Direnç, Frekans, Kapasite ve Süreklilik Testi

HT9025, temel akım ve gerilim ölçümlerinin yanında çeşitli multimetre fonksiyonları sunar.

• Direnç: Elektriksel direnç değerlerinin kontrolü.
• Süreklilik: Sesli uyarıyla bağlantı kontrolü.
• Frekans: Elektriksel sinyallerin frekansının ölçülmesi.
• Kapasite: Kondansatör kapasitesinin kontrolü.
• Diyot Testi: Uygun yarı iletken bileşenlerin kontrolü.
• Duty Cycle: Darbeli sinyallerin görev döngüsünün değerlendirilmesi.

Bu fonksiyonlar sayesinde cihaz, elektrik tesisatları ve endüstriyel bakım çalışmalarında çok amaçlı kullanılabilir.

K Tipi Termokupl ile Sıcaklık Ölçümü

HT Italia HT9025, K tipi termokupl bağlantısıyla temaslı sıcaklık ölçümlerini destekler.

Standart aksesuarlar arasında bulunan TK101 K tipi tel termokupl probunun çalışma sıcaklığı -40°C ile +250°C arasındadır.

Daha yüksek sıcaklık uygulamalarında, cihazın giriş aralığına uygun farklı bir K tipi termokupl kullanılmalıdır.

Harici Pens Sensörü Desteği

HT9025, uygun harici akım transdüserleriyle ek akım ölçüm seçeneklerini destekler.

F3000U esnek AC akım sensörü, uyumlu bağlantı kullanılarak 3000A'a kadar alternatif akım uygulamalarında ölçüm aralığının genişletilmesine yardımcı olabilir.

Uygun harici penslerle kaçak akım ölçümü gibi özel uygulamalar da gerçekleştirilebilir. Harici akım pensleri ve gerekli bağlantı adaptörleri opsiyonel aksesuarlardır.

Şarj Edilebilir Li-ion Batarya

HT9025, şarj edilebilir Li-ion batarya ile çalışır. BAT64 tipi batarya, üreticinin aksesuar listesinde HT9025 ile uyumlu olarak belirtilmiştir.

Taşınabilir tasarımı ve şarj edilebilir güç sistemi sayesinde uzun süreli bakım ve saha çalışmalarında pratik kullanım sunar.

Teknik Özellikler

İlgili Standartlar

• IEC/EN 61010-1 – Elektrikli ölçüm ve test ekipmanları güvenliği.
• CAT III 1000V / CAT IV 600V ölçüm kategorileri.

Kullanım Alanları

• Elektrik panoları ve enerji dağıtım sistemleri.
• Endüstriyel elektrik bakım ve arıza tespit çalışmaları.
• AC/DC akım ölçümleri.
• Elektrik motorları ve sürücü sistemleri.
• Motor kalkış akımının kontrolü.
• Uygun fotovoltaik ve DC sistemlerde gerilim kontrolü.
• Elektrik tesisatında LoZ ve NCV kontrolleri.
• Elektriksel değerlerin grafik ve veri kaydıyla takibi.
• Elektrik mühendisliği ve teknik servis uygulamaları.

Standart Kutu İçeriği

• 1 adet HT Italia HT9025 AC/DC TRMS pensampermetre.
• 4324-2 kırmızı/siyah ölçüm kablosu ve prob seti.
• TK101 K tipi tel termokupl probu.
• T10 termokupl bağlantı adaptörü.
• BAT64 şarj edilebilir Li-ion batarya.
• A0EC95 çoklu fişli şarj adaptörü ve şarj tabanı.
• B0EC95 taşıma çantası.
• Kalibrasyon raporu.
• Hızlı kullanım rehberi ve kullanım kılavuzu.
