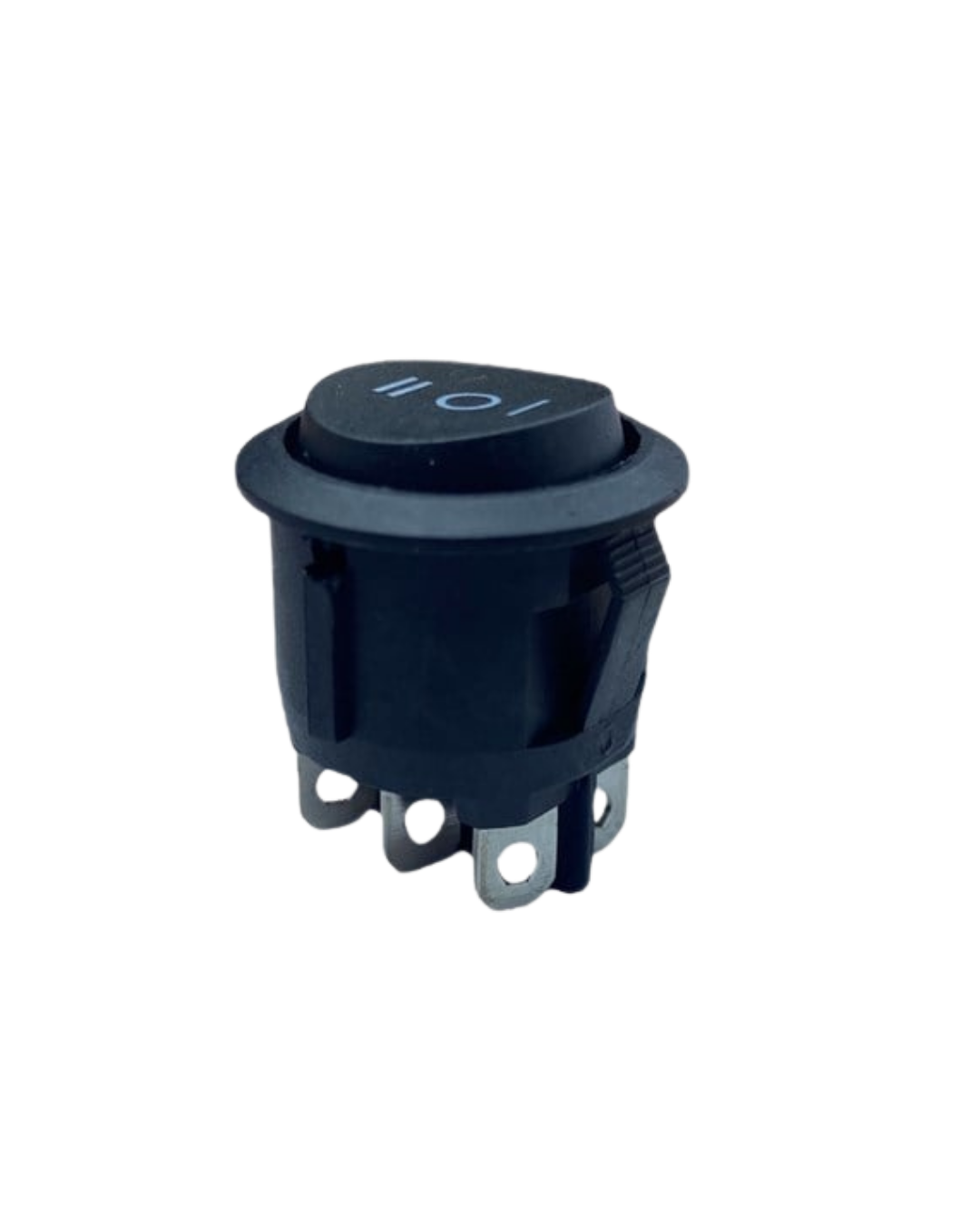

IC-134-6 ON-OFF-ON 6 Pin Işıksız Yuvarlak Anahtar Siyah
IC-134-6 ON-OFF-ON 6 Pin Işıksız Yuvarlak Anahtar Siyah
IC-134-6 yuvarlak anahtar, ON-OFF-ON çalışma konumlarına sahip, 6 pin bağlantılı ve aydınlatmasız bir anahtarlama elemanıdır. Elektronik cihazlarda, kontrol panellerinde, güç devrelerinde ve farklı yön veya fonksiyon seçimi gerektiren uygulamalarda kullanılabilir.
Ürün, orta konumda devreyi kapatırken iki farklı ON konumu sayesinde bağlı devreler arasında seçim yapılmasına imkân tanır. Altı adet bağlantı pini, uygulamanın bağlantı yapısına uygun şekilde kablolama yapılmasını sağlar.
Siyah plastik gövdesi ve kompakt ölçüleri sayesinde panel üzerine düzenli bir şekilde monte edilebilir. Aydınlatmasız tasarımı, gösterge ışığına ihtiyaç duyulmayan uygulamalar için sade ve kullanışlı bir çözüm sunar.
IC-134-6 Yuvarlak Anahtar Özellikleri
- ON-OFF-ON çalışma konumu
- 6 pin bağlantı yapısı
- Aydınlatmasız tasarım
- 220V AC gerilimde 6A akım kapasitesi
- 125V AC gerilimde 10A akım kapasitesi
- Siyah plastik gövde
- Kompakt panel tipi tasarım
- -25°C ile +85°C arasında çalışma sıcaklığı
- Maksimum 50 mΩ temas direnci
ON-OFF-ON Çalışma Yapısı
IC-134-6 anahtarın üç farklı konumu bulunur. Birinci ON konumunda bağlı devrelerden biri aktif hale gelir. Orta OFF konumunda devre kapatılır. İkinci ON konumunda ise diğer bağlı devre veya fonksiyon etkinleştirilir.
Bu çalışma yapısı; iki farklı motor yönü, iki ayrı cihaz, çalışma modu veya devre fonksiyonu arasında seçim yapılması gereken uygulamalarda kullanılabilir. Anahtarın uygulamaya bağlanmadan önce pin bağlantılarının ölçüm cihazıyla kontrol edilmesi önerilir.
IC-134-6 Teknik Özellikleri
| Model | IC-134-6 |
| Ürün Tipi | Yuvarlak panel tipi anahtar |
| Çalışma Konumu | ON-OFF-ON |
| Bağlantı Sayısı | 6 pin |
| Aydınlatma | Yok |
| Akım Kapasitesi | 6A – 10A |
| Gerilim ve Akım Kapasitesi | 6A / 220V AC – 10A / 125V AC |
| Temas Direnci | Maksimum 50 mΩ |
| Malzeme | Plastik |
| Renk | Siyah |
| Boyut | 23 × 23 × 25,4 mm |
| Çalışma Sıcaklığı | -25°C ile +85°C |
Kullanım Alanları
- Elektronik cihazlar
- Kontrol ve kumanda panelleri
- Makine ve ekipmanlar
- Güç kaynakları
- Otomotiv ve hobi elektroniği uygulamaları
- Motor yönü veya fonksiyon seçme devreleri
- Prototip ve özel elektronik projeler
Not: Montaj ve bağlantı işlemleri sırasında uygulanacak gerilim ve akım değerlerinin ürünün belirtilen kapasitesini aşmamasına dikkat edilmelidir.
