INA219 Voltaj Akım Güç İzleme Modülü
INA219, I2C protokolü ile haberleşen, yüksek hassasiyetli voltaj, akım ve güç izleme sensör modülüdür. Üzerindeki şönt direnci sayesinde elektronik devrelerinizdeki elektriksel sinyalleri doğru ve hassas ölçer. 12 bit ADC çözünürlüğü ile voltaj ve akım değerlerini net şekilde monitör edebilirsiniz.
Bu modül, programlanabilir kalibrasyon özellikleri ve dönüşüm süreleri sayesinde devrenizin akım ve güç tüketimini watt cinsinden takip etmenizi sağlar. Kritik seviyeler ve uyarılar ayarlayabilir; bu seviyeler aşılırsa modül çıkış sinyali üretir. Böylece sistemlerinizi koruma altına alabilirsiniz.
INA219, 0 ila 26V arası voltaj ölçümü yapabilir ve 3A'ye kadar akım akışını destekler. DC 3V ila 5V besleme gerilimi ile çalışır. Üst ve alt bağlantılar sayesinde farklı uygulamalarda kolaylıkla kullanılabilir.
Elektronik projeler, güç yönetimi ve devre izleme uygulamaları için ideal olan INA219 sensör modülü, hassas ölçüm ve kolay entegrasyon imkanı sunar.
Teknik Özellikler
Çalışma voltajı: DC 3V / 5V
Ölçme voltajı: DC 0V / 26V
Ölçme akımı: -+3.2A Maks.
Akım (amper), gerilim ölçme güç ( watt) hesaplama
Şönt direnci: 0.1ohm
Çözünürlük: 12 bit 0.8 mA
Hata payı: %1
Ofset: 100 uV
MaksÇift yönlü akım ölçümü yapabilir
Haberleşme arayüzü: IIC ( Maks 3.4Mhz )
Gürültülü filtreleme fonksiyonları
Kalibre edilebilir.
Ayarlar kayıt edilebilir.
Yüksek hassasiyet
Çalışma sıcaklığı: -40C / +85C
Renk: Mavi
Boyutlar: 23mm x 26mm
Ağırlık: 4gr
Pin Bağlantıları
- VCC: Modül beslme pozitif pin DC 3V / 5V
- GND: Modül beslme toprak pini
- SDA: I2C data pini
- SCL: I2C saat pini
- Vin+: Akım giriş pini
- Vin+: Akım çıkış pini

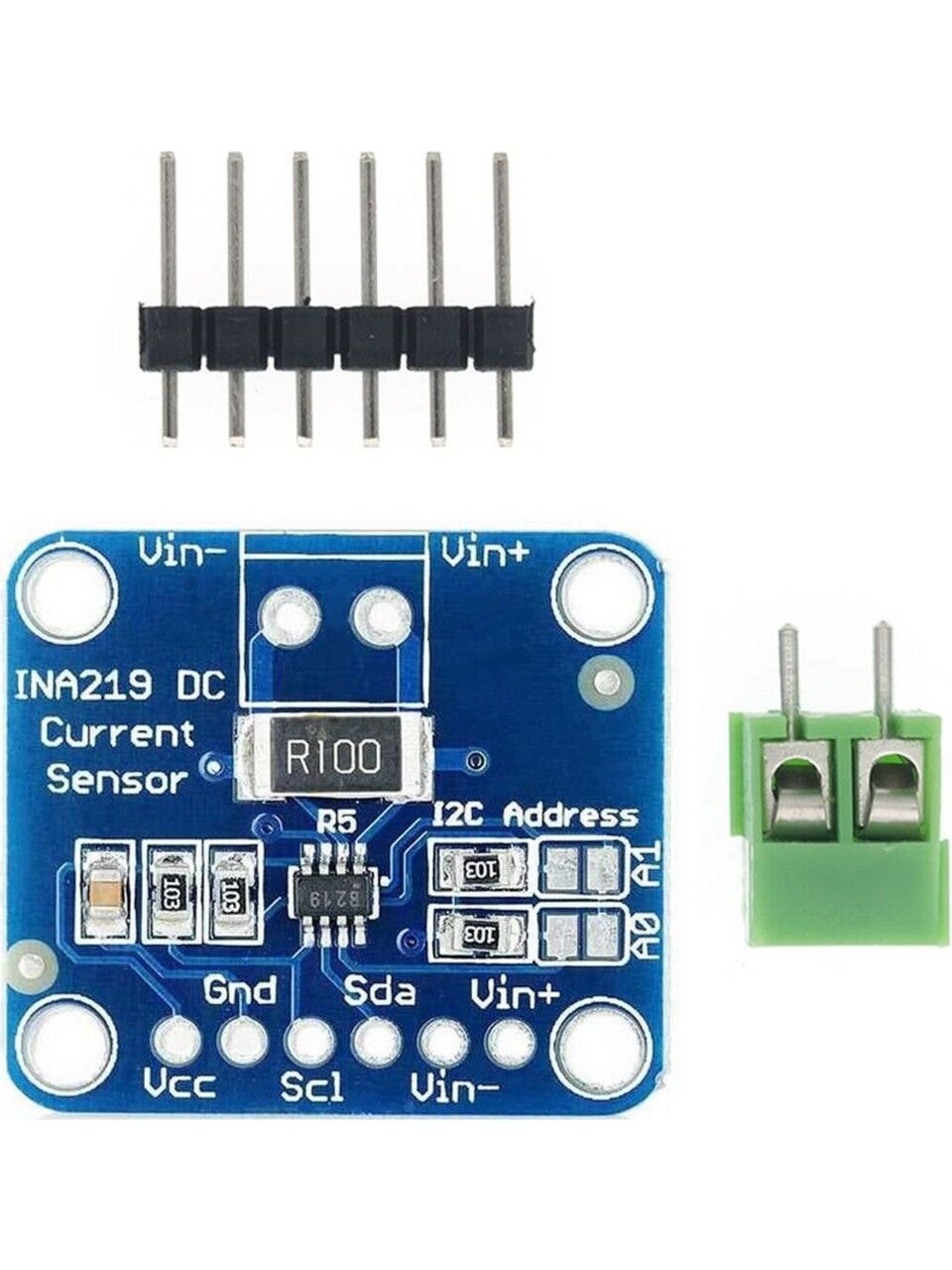

Paket İçeriği:
- 1 Adet INA219 Akım Sensör Modülü
- 1 Adet 2 pin klemens
- 1 Adet 6 pin erkek header
