KC-05 Konik Uçlu Hassas Delik Çap Ölçer 0,1-5 mm
KC-05 Konik Uçlu Delik Çap Ölçer 0,1–5 mm

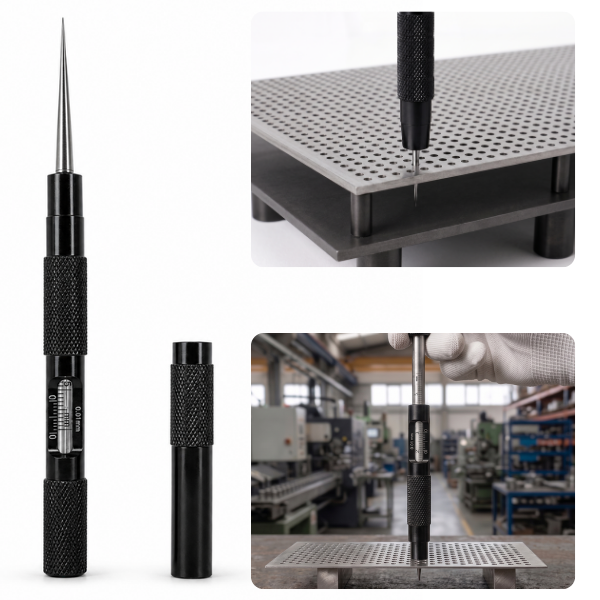

KC-05 konik uçlu delik çap ölçer, küçük deliklerin iç çapını pratik ve hassas şekilde kontrol etmek için kullanılan mekanik bir ölçüm cihazıdır. 0,1–5 mm ölçüm aralığı ve 0,01 mm okuma çözünürlüğü sayesinde kumpasla ölçülmesi zor olan ince ve dar deliklerde kullanılabilir.
Cihazın konik ölçüm ucu deliğin içine yerleştirilir ve sürgülü referans yüzeyi ölçülen parçaya dayandırılır. Ölçüm sonucu, ana skala ile verniyer skalanın birlikte okunmasıyla belirlenir. Elektronik ekran veya pil gerektirmeyen yapısı sayesinde atölye, üretim ve kalite kontrol çalışmalarında doğrudan kullanılabilir.
KC-05 Konik Uçlu Delik Çap Ölçer Özellikleri
- Küçük çaplı deliklerin iç ölçüsünü kontrol etmek için tasarlanmıştır.
- 0,1–5 mm ölçüm aralığına sahiptir.
- 0,01 mm okuma çözünürlüğü sunar.
- Kumpas uçlarının giremediği küçük ve dar deliklerde pratik ölçüm imkânı sağlar.
- Konik ölçüm ucu, farklı çaplara sahip deliklerin aynı cihazla kontrol edilmesine yardımcı olur.
- Ana skala ve verniyer skala birlikte okunarak ölçüm sonucu belirlenir.
- Elektronik devre, ekran veya pil gerektirmez.
- Metal mekanik gövdesiyle atölye ve üretim uygulamalarına uygundur.
- Kompakt yapısı sayesinde kolayca taşınabilir ve saklanabilir.
- Hassas imalat, kalıpçılık, modelleme, bakım ve küçük parça kontrollerinde kullanılabilir.
Konik Delik Çap Ölçer Ne İşe Yarar?
KC-05, küçük deliklerin iç çapını ölçmek veya üretilen bir deliğin istenen çap değerine uygun olup olmadığını kontrol etmek için kullanılır. Özellikle standart kumpasların iç çap çenelerinin giremeyeceği kadar küçük deliklerde ölçüm yapılmasını kolaylaştırır.
Konik uç deliğe ilerledikçe uç çapı büyür. Ucun deliğe temas ettiği konum, sürgülü referans parçası ve mekanik skala üzerinden okunarak deliğin çapı belirlenir.
KC-05 Konik Delik Çap Ölçer Nasıl Kullanılır?
- Ölçülecek deliğin ve cihazın konik ucunun temiz olduğundan emin olun.
- Konik ölçüm ucunu deliğe dik şekilde yerleştirin.
- Ucu, deliğin kenarlarına hafifçe temas edene kadar ilerletin.
- Ölçüm sırasında konik ucu bastırmayın veya deliğe zorlayarak sokmayın.
- Sürgülü referans parçasını ölçülen iş parçasının yüzeyine dayandırın.
- Önce ana skala üzerindeki değeri okuyun.
- Daha sonra verniyer skalada ana skala çizgilerinden biriyle tam hizalanan çizgiyi bulun.
- Verniyer değerini ana skala değerine ekleyerek ölçüm sonucunu belirleyin.
Ana Skala Nasıl Okunur?
Öncelikle verniyer skalanın başlangıcındaki 0 çizgisine bakılır. Bu çizginin ana skala üzerinde geçtiği son değer, ölçümün ana kısmını oluşturur.
Verniyer sıfırı ana skaladaki bir çizgiyle tam olarak hizalanmışsa ölçüm sonucu doğrudan bu değer olarak okunabilir. Tam hizalanma bulunmuyorsa verniyer sıfırının solunda kalan en yakın ana skala değeri alınır.
Verniyer Skala Nasıl Okunur?
Ana değer belirlendikten sonra verniyer skala üzerindeki çizgiler kontrol edilir. Ana skala çizgilerinden biriyle tam olarak hizalanan verniyer çizgisi bulunur.
Verniyerde hizalanan çizginin sıra numarası 0,01 mm ile çarpılır. Elde edilen değer, ana skala değerine eklenir.
Örnek Ölçüm
Verniyer skaladaki 0 çizgisinin ana skala üzerinde 2,10 mm değerini geçtiği, ancak 2,20 mm değerine ulaşmadığı varsayılsın. Bu durumda ana değer 2,10 mm olarak alınır.
Verniyer skalanın 6. çizgisi ana skala çizgilerinden biriyle hizalanıyorsa verniyer değeri aşağıdaki şekilde hesaplanır:
6 × 0,01 mm = 0,06 mm
Toplam ölçüm sonucu:
2,10 mm + 0,06 mm = 2,16 mm
Bu durumda ölçülen deliğin çapı 2,16 mm olarak değerlendirilir.
Doğru Ölçüm İçin Dikkat Edilmesi Gerekenler
- Cihaz ölçüm sırasında deliğe dik tutulmalıdır.
- Konik uç deliğe kuvvet uygulanarak sokulmamalıdır.
- Aşırı baskı, ölçüm sonucunu etkileyebilir ve hassas uca zarar verebilir.
- Delik içinde çapak, yağ, kir veya yabancı madde bulunmamalıdır.
- Skala göz hizasında okunarak açıya bağlı paralaks hatası azaltılmalıdır.
- Parlak yüzeylerde skala çizgilerinin doğru hizalanmasına dikkat edilmelidir.
- Ölçüm mümkünse birkaç kez tekrarlanarak sonuç kontrol edilmelidir.
- Ölçüm sonrasında konik uç temizlenmeli ve koruma kapağı takılmalıdır.
KC-05 Teknik Özellikleri
| Model | KC-05 |
| Ürün Tipi | Konik uçlu mekanik delik çap ölçer |
| Ölçüm Aralığı | 0,1–5 mm |
| Okuma Çözünürlüğü | 0,01 mm |
| Ölçüm Birimi | mm |
| Ölçüm Ucu | Konik uç |
| Skala Yapısı | Ana skala ve verniyer skala |
| Kullanım Alanı | Küçük çaplı deliklerin iç çap kontrolü |
| Gövde Yapısı | Metal mekanik gövde |
| Ekran | Yok |
| Güç Kaynağı | Gerektirmez |
Kullanım Alanları
- Hassas mekanik parça üretimi
- Küçük deliklerin çap kontrolü
- Kalıp ve aparat imalatı
- Makine bakım ve onarım işlemleri
- Teknik servis uygulamaları
- Üretim hattı ve kalite kontrol çalışmaları
- Modelleme ve prototip üretimi
- Elektronik ve mekanik küçük parça kontrolleri
- Nozul ve ince geçiş deliği kontrolleri
KC-05'in Sağladığı Avantajlar
KC-05, standart kumpaslarla ölçülmesi zor olan küçük delik çaplarının mekanik olarak kontrol edilmesini sağlar. Pil gerektirmeyen yapısı sayesinde şarj veya enerji bağlantısına ihtiyaç duyulmadan kullanılabilir.
Ana skala ve verniyer skala yapısı, küçük çap farklılıklarının ayrıntılı şekilde değerlendirilmesine yardımcı olur. Kompakt metal gövdesi ise cihazın atölye, servis ve kalite kontrol alanlarında kolayca taşınmasını sağlar.
Uyarı: Konik ölçüm ucu hassas bir yapıya sahiptir. Cihaz düşürülmemeli, darbeye maruz bırakılmamalı ve ölçüm sırasında deliğe zorlanarak bastırılmamalıdır.
