LDR Işık Sensörü

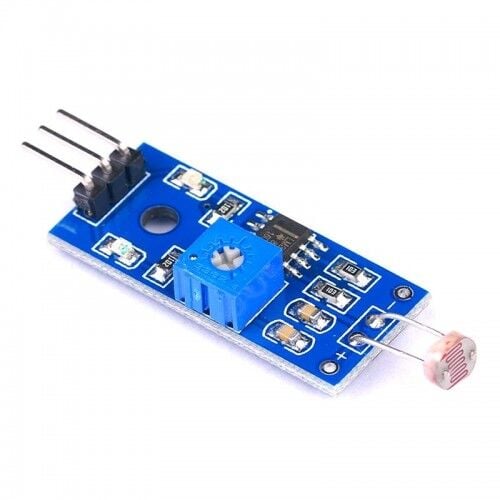

LDR Işık Light Sensör Modülü
Üzerinde 5 mm Işık şiddetine göre değişen direnç LDR bulumaktadır. Ortam ışığının parlaklık ve yoğunluğunun algılanmasında kullanılır. Üzerinde bulunan potansiyometre ile parlaklık ayarı yapılır. Dijital çıkış verir. Ortam ışığına göre dijital ve analog çıkış veren bu kart karanlık durumda 0V, sensör üzerine ışık düştüğü durumda ise 5V sinyal vermektedir. Üzerindeki pot ile hassasiyet ayarı yapılabilir. Çalışma gerilimi 3.3-5V'tur.
Ldr ışığa karşı hassastır. Genellikle ışığın var olduğunu algılamada kullanılır. Ayarlanmış ışık şiddedine göre tetiklenen bir dijital çıkışı oluşturur. Işık şiddedi ayarladığınız seviyeye ulaşmadığında çıkış 5v seviyesinde durur. Ayarladığınız seviyeyi geçtiğinde çıkış düşük voltaj seviyesine 0V a iner. Bu dijital çıkış ile bir mcu yada bir röleyi tetikleyebilirsiniz. Bu sayede ışığın var yada yok olması durumlarına göre çalışabilen otomatik sistemler oluşturabilirsiniz..
Özellikler:
- Işık şiddeti ile direnci değişen ldr kullanılmıştır.
- Çalışma voltajı: DC 3.3 V - 5 V
- Lm393 Karşılaştırma çipi
- Potansiyometre ile algılanacak ışık seviyesi ayarlanır.
- Çıkış: Dijital Çıkış ( 0 ve 1 )
- Montaj deliği
- Boyutlar: 3.2cm x 1.4cm
Pin Açıklaması:
- VCC: DC 3.3 V - 5 V
- GND: Toprak harici GND
- DO: Dijital Çıkış
Paket İçeriği :
- 1 Adet LDR Işık Sensör Modülü
