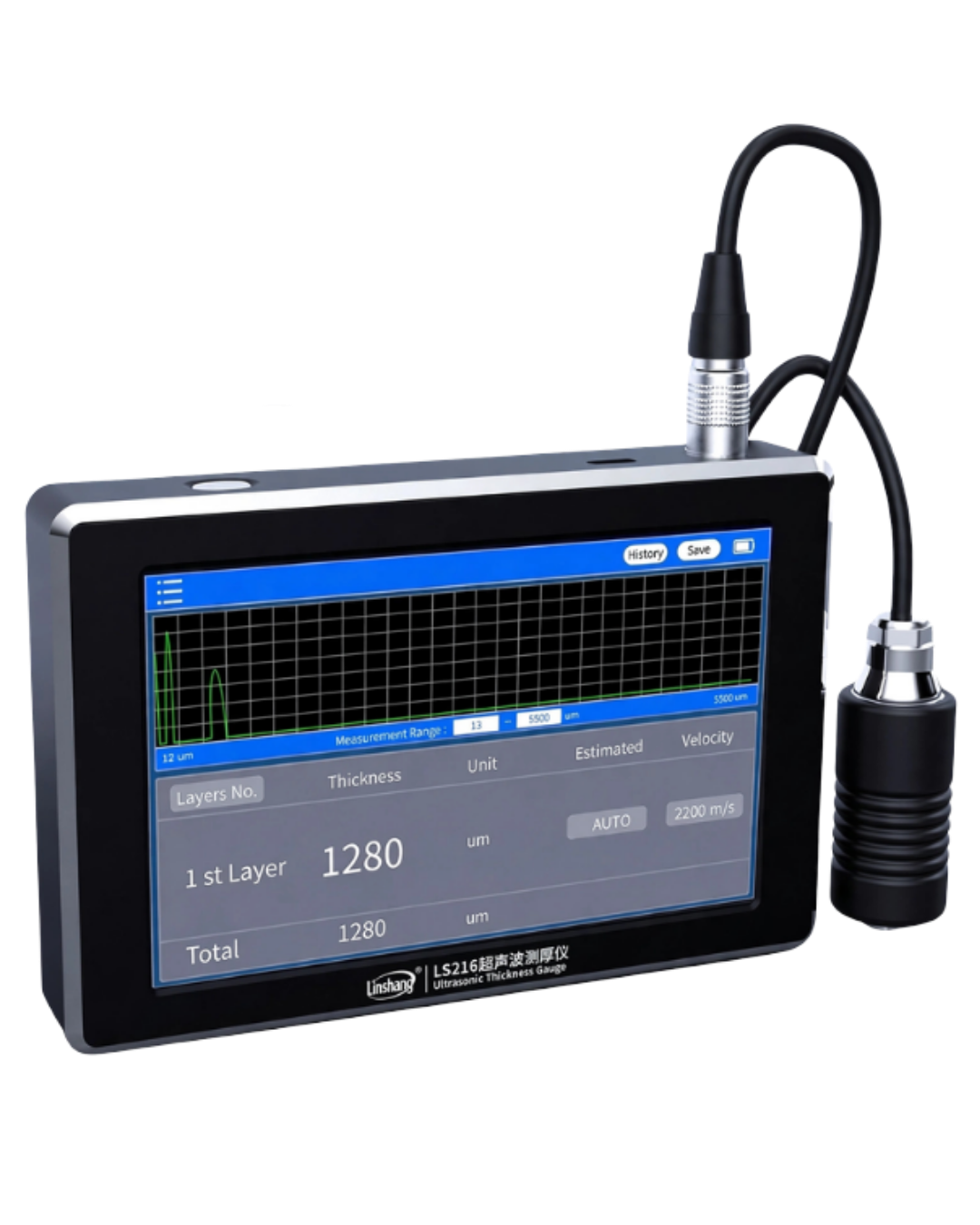

Linshang LS216 Çok Katmanlı Ultrasonik Kalınlık Ölçer

Linshang LS216 Çok Katmanlı Ultrasonik Kalınlık Ölçer

Linshang LS216, kaplama ve çok katmanlı yapıların kalınlığını tahribatsız olarak ölçmek için geliştirilmiş profesyonel bir ultrasonik kalınlık ölçüm cihazıdır. Darbe-yankı ultrasonik ölçüm prensibiyle çalışan cihaz, ölçüm yapılacak parçanın yalnızca bir yüzeyine erişilebildiği uygulamalarda kullanılabilir.

LS216, özellikle plastik, ahşap ve cam gibi metal olmayan yüzeyler üzerindeki kaplamaların ölçümünde kullanılabilen 15 MHz yüksek frekanslı probuyla hassas ölçüm imkânı sunar. Kullanıcı tarafından 1, 2 veya 3 katman seçilebilmesi sayesinde çok katmanlı kaplama yapılarının ayrı ayrı değerlendirilmesine yardımcı olur.

1 µm çözünürlük, renkli IPS dokunmatik ekran ve gerçek zamanlı ultrasonik dalga formu görüntüleme özellikleri sayesinde üretim, kalite kontrol, laboratuvar ve endüstriyel ölçüm uygulamalarında hassas ve kontrollü ölçümler gerçekleştirilebilir.

Linshang LS216 Öne Çıkan Özellikleri

• 1–3 katmana kadar kalınlık ölçümü
• Tahribatsız ultrasonik ölçüm teknolojisi
• 1 µm yüksek çözünürlük
• 15 MHz yüksek frekanslı ultrasonik prob
• Ø6 mm prob temas yüzeyi
• 13–5500 µm ölçüm aralığı (2200 m/s ses hızında)
• ±(3 µm + %3H) ölçüm doğruluğu
• 1000–9999 m/s ayarlanabilir ses hızı
• 800 × 480 piksel IPS renkli ekran
• Gerçek zamanlı ultrasonik dalga formu görüntüleme
• Tekli ve sürekli ölçüm seçenekleri
• Sıfır kalibrasyonu özelliği
• µm ve mil ölçüm birimleri
• USB üzerinden bilgisayar bağlantısı
• Ölçüm verilerini Excel formatına aktarabilme
• 4000 mAh dahili şarj edilebilir lityum batarya
• USB Type-C şarj bağlantısı

Çok Katmanlı Ölçüm Özelliği

Linshang LS216, ölçüm yapılacak yapıya göre 1, 2 veya 3 katmanlı ölçüm için ayarlanabilir. Her katmanın ses hızı ayrı şekilde tanımlanarak çok katmanlı kaplamalarda daha doğru ölçüm sonuçları elde edilmesine yardımcı olunur.

Ölçüm aralığı ve tahmini kalınlık değerlerinin kullanıcı tarafından ayarlanabilmesi, istenmeyen ultrasonik yankıların filtrelenmesine ve doğru ölçüm noktasının daha kolay belirlenmesine yardımcı olur.

15 MHz Yüksek Frekanslı Ultrasonik Prob

Standart 15M-X0 prob, 15 MHz çalışma frekansına ve Ø6 mm prob yüzeyine sahiptir. Kompakt prob yapısı sayesinde küçük ölçüm bölgelerinde ve lokal kaplama kontrolü gerektiren uygulamalarda kullanılabilir.

2200 m/s ses hızı referans alındığında cihazın ölçüm aralığı 13–5500 µm seviyesindedir. Ses hızı, ölçülen malzemeye uygun olarak 1000–9999 m/s aralığında ayarlanabilir.

Renkli IPS Ekran ve Dalga Formu Görüntüleme

LS216, 800 × 480 piksel renkli IPS ekranı sayesinde ölçüm sonuçlarının ve cihaz ayarlarının kolay şekilde takip edilmesini sağlar. Ultrasonik sinyalin dalga formunun ekranda görüntülenebilmesi, özellikle çok katmanlı yapılarda yankı noktalarının değerlendirilmesini kolaylaştırır.

Bilgisayar Bağlantısı ve Veri Aktarımı

Cihaz USB bağlantısı üzerinden Windows bilgisayara bağlanabilir. Linshang ultrasonik kalınlık ölçüm yazılımı ile gerçek zamanlı ölçüm senkronizasyonu, kayıtlı ölçüm verilerinin görüntülenmesi ve verilerin Excel formatına aktarılması mümkündür.

Teknik Özellikler

Kullanım Alanları

• Endüstriyel kalite kontrol uygulamaları
• Plastik parçalar üzerindeki kaplamaların kontrolü
• Ahşap yüzey kaplamalarının ölçümü
• Cam yüzeylerde kaplama kalınlığı kontrolü
• Çok katmanlı kaplamaların incelenmesi
• Üretim hattı kalite kontrol süreçleri
• Laboratuvar ve Ar-Ge uygulamaları
• Kaplama üretimi ve uygulama kontrolü

Kutu İçeriği

• Linshang LS216 Ultrasonik Kalınlık Ölçer
• Ultrasonik prob
• USB kablosu
• Kuplaj sıvısı
• Kullanım kılavuzu
• Kalibrasyon raporu

Not: Ultrasonik ölçümlerde doğru sonuç alınabilmesi için ölçülen malzemeye uygun ses hızının belirlenmesi ve prob ile yüzey arasında uygun kuplaj sıvısının kullanılması önemlidir. Prob ve aksesuar içeriği tedarik edilen ürün konfigürasyonuna göre değişiklik gösterebilir.
