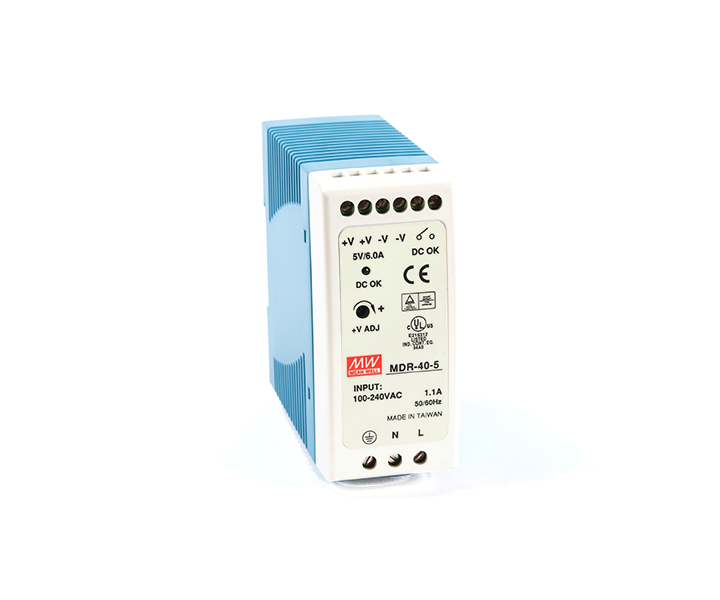

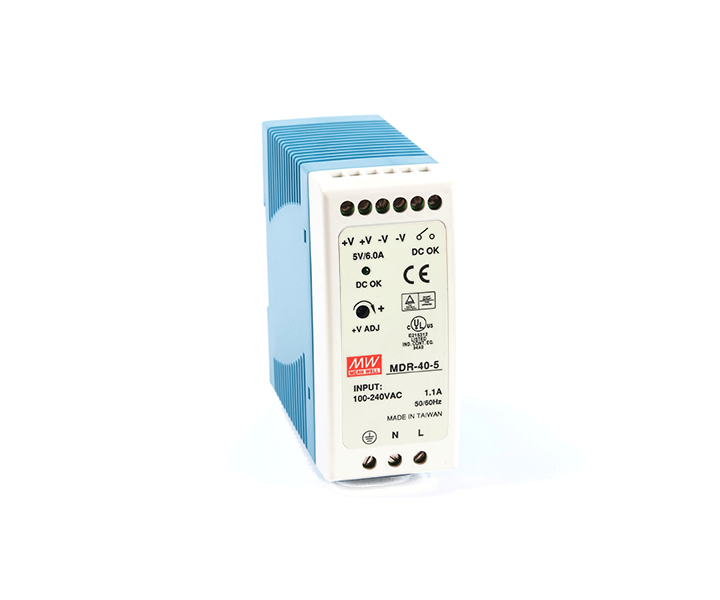

Mean Well MDR-40-5 – 5V 6A 30W Ray Tipi Güç Kaynağı

Mean Well MDR-40-5, DIN rayına takılan, 5V DC çıkışlı 30W endüstriyel güç kaynağıdır. Pano içinde 5V ile çalışan kontrol kartlarını, haberleşme modüllerini ve gömülü sistemleri beslemek isteyen pano imalatçıları, makine üreticileri ve otomasyon ekipleri için uygundur. En güçlü yanı, 40 mm genişliğindeki gövdesinde DC OK röle kontağı sunarak beslemenin durumunu PLC'ye veya ikaz devresine bildirebilmesidir.

Çıkış Gerilimi
5 V DC
Çıkış Akımı
6 A
Güç
30 W
Tip
Ray Tipi (DIN)

Öne Çıkan Özellikler

  • DC OK röle kontağı: Çıkış gerilimi varken kontak kapalı, besleme kesildiğinde açıktır. PLC girişine veya ikaz lambasına bağlayarak arızayı anında görebilirsiniz.
  • 40 mm ince gövde: Rayda az yer kaplar; küçük kumanda panolarına rahatça sığar.
  • Tam aralık giriş (85–264 VAC): Giriş gerilimi için anahtar ayarı gerekmez; 230V şebekeye doğrudan bağlanır. 120–370 VDC ile de beslenebilir.
  • 5–6 V ayarlanabilir çıkış: 5V hatlarda kablo gerilim düşümü hemen hissedilir; ön paneldeki ayar vidasıyla yük ucundaki gerilimi 5V'a getirebilirsiniz.
  • Sabit akım sınırlamalı aşırı yük koruması: Aşırı yükte çıkışı kesmek yerine akımı sınırlar ve arıza kalkınca kendiliğinden toparlanır.
  • Fansız soğutma: Doğal hava akışıyla soğur; ses yapmaz, aşınacak fan yoktur.
  • UL508 onayı ve ağır sanayi bağışıklık seviyesi: Endüstriyel kontrol panolarında kullanım için tasarlanmış ve test edilmiştir.

Model Kodu Ne Anlatıyor?

Kod Parçası Anlamı
MDR Seri adı: tek çıkışlı, ince gövdeli endüstriyel DIN ray güç kaynağı
40 Serinin güç sınıfı: 40 W. Gerçek çıkış gücü modele göre değişir; 5 V modelinde 30 W'tır.
5 Çıkış gerilimi: 5 V DC

Teknik Özellikler

ÇIKIŞ
Çıkış gerilimi 5 V DC
Anma akımı 6 A
Akım aralığı 0 – 6 A
Anma gücü 30 W
Gerilim ayar aralığı 5 – 6 V
Dalgalılık ve gürültü (maks.) 80 mVp-p
Gerilim toleransı ±%2,0
Hat regülasyonu ±%1,0
Yük regülasyonu ±%1,0
Açılış / yükselme süresi 500 ms / 30 ms (230 VAC, tam yük, soğuk kalkış)
Tutma süresi (tipik) 50 ms (230 VAC, tam yük)
GİRİŞ
Giriş gerilim aralığı 85 – 264 VAC veya 120 – 370 VDC (tam aralık, anahtarsız)
Giriş frekansı 47 – 63 Hz
Verim (tipik) %78
Giriş akımı (tipik) 0,7 A / 230 VAC, 1,1 A / 115 VAC
Demeraj (inrush) akımı (tipik) Soğuk kalkışta 60 A / 230 VAC, 30 A / 115 VAC
Kaçak akım < 1 mA / 240 VAC
Güç faktörü düzeltme (PFC) Yok
Yüksüz güç tüketimi < 0,75 W
KORUMA ve FONKSİYON
Aşırı yük Anma gücünün %105 – %150'si; sabit akım sınırlama, arıza kalkınca otomatik toparlanır
Aşırı gerilim 6,25 – 7,25 V; çıkışı kapatır, enerjiyi kesip yeniden vermek gerekir
Kısa devre Var
DC OK sinyali Röle kontağı; en fazla 30 V / 1 A dirençli yük. Çıkış varken kapalı, çıkış yokken açık.
ORTAM
Soğutma Doğal konveksiyon (fansız)
Çalışma sıcaklığı -20 … +70 °C (yüksek sıcaklıkta güç düşürme uygulanır)
Çalışma nemi %20 – %90 bağıl nem, yoğuşmasız
Depolama sıcaklığı ve nemi -40 … +85 °C, %10 – %95 bağıl nem
Sıcaklık katsayısı ±%0,03 / °C (0 – 50 °C)
Titreşim 10 – 500 Hz, 2G, X-Y-Z eksenlerinde 60'ar dakika; montaj IEC60068-2-6'ya uygun
GÜVENLİK ve EMC
Güvenlik standartları UL508, UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1; Class I, Div. 2 Grup A, B, C, D tehlikeli ortam T4
Dayanım gerilimi Giriş-Çıkış: 3 kVAC, Giriş-Toprak: 2 kVAC, Çıkış-Toprak: 0,5 kVAC
İzolasyon direnci > 100 MΩ / 500 VDC / 25 °C / %70 bağıl nem
EMC emisyon BS EN/EN55032 (CISPR32), EN61204-3 Class B, EN61000-3-2, -3
EMC bağışıklık EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55035; EN61000-6-2; EN61204-3 – ağır sanayi seviyesi
MTBF En az 2.418.500 saat (Telcordia SR-332); en az 301.700 saat (MIL-HDBK-217F, 25 °C)
MEKANİK
Boyutlar (G × Y × D) 40 × 90 × 100 mm
Rayda kapladığı genişlik 40 mm (17,5 mm'lik yaklaşık 2,3 modül)
Ağırlık 0,3 kg
Montaj DIN ray TS-35/7.5 veya TS-35/15
Bağlantı Vidalı klemens; giriş: L, N, toprak; çıkış: 2 adet +V, 2 adet -V ve DC OK kontak uçları
Ön panel Enerji var LED göstergesi, +V ADJ çıkış gerilimi ayar vidası

Koruma Özellikleri

  • Aşırı yük: Yük, anma gücünün %105 – %150'sine ulaştığında devreye girer. Cihaz çıkışı tamamen kesmez, akımı sabit bir değerde sınırlar. Aşırı yük kalkınca kendiliğinden normale döner; müdahale gerekmez.
  • Aşırı gerilim: Çıkış gerilimi 6,25 – 7,25 V aralığına yükselirse çıkış kapatılır; 5V ile çalışan hassas kartlar korunur. Bu koruma kendiliğinden toparlanmaz; giriş enerjisini kesip yeniden vermeniz gerekir.
  • Kısa devre: Çıkış kısa devreye karşı korumalıdır.
  • DC OK izleme: Koruma değil, bildirim fonksiyonudur. Çıkış gerilimi kaybolduğunda röle kontağı açılır; bu sinyali PLC'ye veya ikaz devresine taşıyabilirsiniz.

Kullanım Alanları

  • Pano içi 5V DC besleme
  • Mikrodenetleyici ve gömülü sistem kartları
  • Endüstriyel haberleşme modülleri ve dönüştürücüler
  • 5V ile çalışan sensör ve gösterge devreleri
  • Besleme arızasının PLC ile izlenmesi gereken kontrol sistemleri

Montaj ve Bağlantıda Dikkat Edilmesi Gerekenler

  • Giriş gerilimi: Cihaz tam aralık girişlidir; 115/230V seçme anahtarı yoktur ve ayar gerekmez.
  • Topraklama: Giriş klemensindeki toprak (FG) ucunu mutlaka pano topraklamasına bağlayın.
  • Montaj yönü ve havalandırma: Cihaz fansızdır ve güç değerleri dikey montaj içindir. Üstünde ve altında hava akışı için boşluk bırakın; ısı yayan cihazların hemen yanına yerleştirmeyin.
  • Sıcaklığa göre güç düşürme: 45 °C'nin üzerindeki ortamlarda çıkış gücü azaltılmalıdır. Pano iç sıcaklığını hesaba katın; değerler için veri sayfasındaki eğriye bakın.
  • Kablo kesiti ve gerilim düşümü: 5V'ta 6A çekerken ince veya uzun kabloda gerilim düşümü yükü etkiler. Kabloyu kısa ve yeterli kesitte tutun, akımı çift +V ve çift -V uçlarına paylaştırın, gerekirse çıkışı ayar vidasıyla yükseltin.
  • DC OK kontağı: Kontak en fazla 30 V / 1 A dirençli yük taşır. Daha büyük veya endüktif yükleri (bobin, kontaktör) yardımcı röle üzerinden sürün.
  • Sigorta seçimi: Soğuk kalkışta 230 VAC'de yaklaşık 60 A demeraj akımı çeker. Aynı sigortaya birden fazla güç kaynağı bağlayacaksanız bunu hesaba katın.
  • Kullanım yeri: Kapalı pano içine monte edilmek üzere tasarlanmıştır; toz ve suya karşı korumalı değildir.

Paket İçeriği

  • 1 adet Mean Well MDR-40-5 güç kaynağı
  • DIN rayı ürüne dahil değildir.

Mean Well MDR-40-5 hakkında teknik bilgi, stok durumu ve toplu alım fiyatı için Kartal Otomasyon ile iletişime geçin. Farklı bir çıkış gerilimi için aynı serinin MDR-40-12, MDR-40-24 ve MDR-40-48 modellerini, 5V'ta daha yüksek akım için MDR-60-5 modelini inceleyebilirsiniz.
